Messinkimatopyörä

Raydafon on kiinalainen OEM-valmistaja ja -toimittaja, joka valmistaa ja toimittaa messinkikierukkapyöriä kierukkavaihteisiin konepajakoneissa, metallurgisissa laitteissa, lääketieteellisissä laitteissa, laivanrakennuksessa ja automatisoidussa varastoinnissa. Vakiotuotannossa käytetään ZCuSn10Pb1 tinapronssia, kovuus HB≥80, kulutuskestävyys noin 30 % korkeampi kuin tavallisessa messingissä. Hammaspyörää käsitellään viidellä tarkkuusvaiheella - valu, karkea sorvaus, hienosorvaus, hobbing ja hionta - saavuttaa hampaan pinnan karheus Ra≤1,6 μm ja ristikkovirhe alle 0,05 mm sopivalla matolla. Vaihteiston tehokkuus on noin 15 % korkeampi kuin kansallinen standardi, ja itsevoiteleva suorituskyky vähentää öljyriippuvuutta. Jatkuva 5000 tunnin käyttötesti osoittaa kulumisasteen alle 0,01 mm 100 tuntia kohden. Vakionäyte: moduuli 0,5, 20 hammasta, hampaiden halkaisija 11,2 mm, korkeus 12 mm, ulkohalkaisija 11 mm, reikä 4 mm, paino 16 g. Mukautettu moduuli, hampaiden lukumäärä, ulkohalkaisija 50 mm - 300 mm ja materiaaliluokka ovat tuettuja. Tavallisten tilausten toimitusaika on noin 15 päivää. Lähetä piirustus, materiaaliluokka, määrä ja kohdeportti nopeaa tarjousta varten.
Kiinan OEM-messinkimatopyörän valmistaja

Messinkikierukkapyörän valmistaja kierukkakäytöille tekniikan, lääketieteen ja laivanrakennuslaitteiden alalla

Raydafon on kiinalainen messinkikierukkapyörien valmistaja ja toimittaja tehtaalla. Tämä messinkikierukkapyörä käyttää ZCuSn10Pb1-tinapronssia, jonka kovuus on HB≥80 ja kulutuskestävyys noin 30 % korkeampi kuin tavallisen messingin. Se käsitellään viidellä tarkkuudella - valu, karkea sorvaus, hienosorvaus, hobbing ja hionta - saavuttaa hampaan pinnan karheus Ra≤ 1,6 μm ja ristikkovirhe alle 0,05 mm sopivalla matolla. Voimansiirron tehokkuus on noin 15 % korkeampi kuin kansallinen standardi, ja 5000 tunnin jatkuva käyttötesti osoittaa kulumisasteen alle 0,01 mm 100 tunnissa. Käyttökohteita ovat kaivinkoneen kääntö, trukkien nosto, valssaamon rullavoimansiirto, CT-skannerin pyörivät rungot, hammaslääkärin tuolien säätö, kansinosturin luffaukset ja automatisoidut varaston pinoamiskoneet. Mukautettu moduuli, hampaiden lukumäärä ja ulkohalkaisija 50 mm - 300 mm ovat tuettuja. Lähetä piirustus, materiaaliluokka, määrä ja kohdeportti pyytääksesi tarjouksen.

HB≥80Kovuus
Ra≤1,6 μmHampaan pinta
<0,05 mmYhteysvirhe
+15 %Tehokkuus vs kansallinen standardi
15 päivääVakiotoimitus

Materiaali-, tarkkuus- ja itsevoiteluedut

Raydafon valmistaa tämän messinkikierukkapyörän käyttämällä ZCuSn10Pb1 tinapronssia. Tavalliseen messingiin verrattuna tämä seos tarjoaa korkeamman kovuuden, paremman kulutuskestävyyden ja vakaamman suorituskyvyn jatkuvassa kuormituksessa. Viisivaiheinen tuotantoprosessi ohjaa sekä hampaiden geometriaa että pinnan viimeistelyä, mikä on tärkeää sileälle kierukkaakselille.

Vaihe 1 – Valu

ZCuSn10Pb1-tinapronssi valetaan aihioihin, joissa on kontrolloitu raerakenne vakaan kovuuden takaamiseksi.

Vaihe 2 – Karkea ja hieno sorvaus

Ulkohalkaisija, poraus, askelma ja pinnat käännetään toleranssiin ennen hammaspyörän leikkaamista.

Vaihe 3 – Hobbing

Kierrehammasprofiili leikataan kierukkaakseliin sopivaksi, hampaan numeroa ja moduulia ohjataan piirustuksen mukaan.

Vaihe 4 – Hionta

Hampaan pinta hiotaan Ra≤1,6 μm:iin ja risteytysvirhe matoon pidetään alle 0,05 mm:n.

Vaihe 5 – Tarkastus ja pakkaus

Kovuus, mitat ja silmukka tarkastetaan. Ruosteenestoöljy ja suojakääre levitetään ennen pakkaamista.

Jos ostat ostavia vaihteisto- ja vaihteistoosia, tutustu koko sisältöönPrecision Gearluokka,Kierukkavaihde ja kierukkaakselisivu jaDuplex Worm Gearsivu.

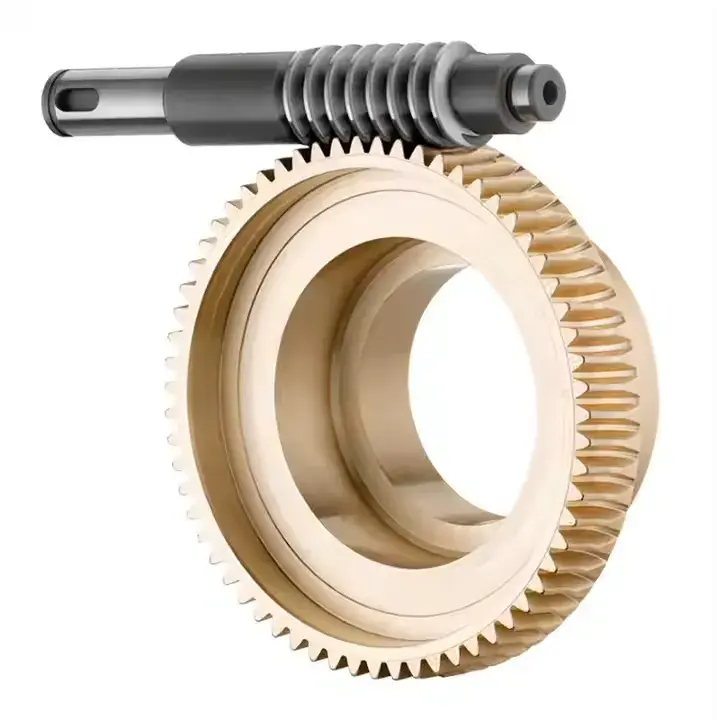

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
ZCuSn10Pb1-tinapronssista valmistettu messinkikierukkapyörä

Vakiotiedot ja mitat

Alla olevissa taulukoissa luetellaan vakionäytetiedot, kierukkapyörän koko ja vastaava kierukkavaihteen akselin koko. OEM-projekteissa tuetaan mukautettua moduulia, hampaiden lukumäärää, ulkohalkaisijaa 50 mm - 300 mm, porausta ja materiaaliluokkaa.

Vakiotiedot

Tuote Arvo
Materiaali Messinki (ZCuSn10Pb1 tinapronssi)
Väri Keltainen
Moduuli 0.5
Paino 16 g

Matopyörän koko

Tuote Arvo
Hampaat 20
Hampaiden halkaisija 11,2 mm
Korkeus 12 mm / 0,47 tuumaa
Ulkohalkaisija 11 mm / 0,43 tuumaa
Reiän halkaisija 4 mm / 0,16 tuumaa
Askeleen koko 9 × 7 mm / 0,35 × 0,27 tuumaa (halkaisija × korkeus)
Kokonaiskoko 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 tuumaa (korkeus × ulkohalkaisija × sisähalkaisija)

Kierukkavaihteen akselin koko

Tuote Arvo
Korkeus 20 mm / 0,79 tuumaa
Ulkohalkaisija 9,8 mm / 0,39 tuumaa
Sisähalkaisija 3,17 mm / 0,12 tuumaa
Koko 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 tuumaa (K × OD × sisähalkaisija)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Mittaviittaus tavalliselle messinkikierukkapyörälle

Sovellukset koneenrakennuskoneissa, lääketieteellisissä laitteissa ja laivanrakennuksessa

Tekniset koneet

Kaivinkoneen kääntömekanismit luottavat siihen, että se kestää raskaan kuorman vääntömomentin ja pitää kääntöpöydän käynnistyksen ja pysähtymisen tasaisena mutaisissa olosuhteissa. Trukin nostojärjestelmät käyttävät sitä tarkkaan nostoon 3 tonnin kuormilla tärisemättä.

Metallurgiset laitteet

Valssaimen telan voimansiirto säilyttää vakaan toiminnan 250 °C:ssa ja tukee tasaista teräslevyn paksuutta. Teräsputken kallistuslaitteet käyttävät itsevoitelevia ominaisuuksiaan välttääkseen sulan teräksen öljykontaminaation.

Lääketieteelliset laitteet

CT-skannerin pyörivät kehykset toimivat alle 45 dB tällä messinkimatolla, joka tukee selkeää kuvantamista. Hammashoitotuolin säädöt mahdollistavat 0,5 mm:n tarkkuuden noston ja laskun.

Laivanrakennus

Kannenosturin tiivistysmekanismit kestävät suolasuihkukorroosiota eivätkä silti luista 500 tunnin suolasumutestauksen jälkeen. Laivan ohjausjärjestelmät ylläpitävät tarkan suunnan hallinnan tuulessa ja aalloissa.

Automaattinen varastointi

Pinoamisjärjestelmän nostojärjestelmät suorittavat 20 toimintoa minuutissa, paikannusvirheen ollessa enintään 1 mm. Lajittelulinjan ohjauslaitteet käsittelevät nopeat suunnanmuutokset ilman pakkaustukoksia.

Tekstiilit ja pakkaukset

Tekstiili- ja pakkauslaitteet hyötyvät vakaasta voimansiirrosta, itsevoitelusta ja pienemmästä energiankulutuksesta pitkien jatkuvien työvuorojen aikana.

Katso aiheeseen liittyvät vaihteistokomponentitRuuvivaihdeluokka jaKartiovaihdesivu.

Laatutodistus, testaus ja vientituki

Materiaali- ja kovuustiedot

ZCuSn10Pb1 tinapronssilaatu, kovuus HB≥80 ja lämpökäsittely- tai valutietueet voidaan toimittaa irtotavaralähetysten mukana.

Hampaiden profiili ja mittatarkastus

Moduuli, hampaiden lukumäärä, hampaiden halkaisija, ulkohalkaisija, poraus- ja porrasmitat tarkastetaan tilattua piirustusta tai näytettä vastaan.

Verkostoituminen ja melun tarkistus

Jokaisesta erästä tarkistetaan alle 0,05 mm:n ristikkovirhe sopivalla matolla, tasainen pyöriminen ja alhainen käyntiääni.

Vientipakkaus

Vaihteet on täytetty ruosteenestoöljyllä ja suojaavalla kääreellä. Bulkkitilaukset voidaan lavata ja kiinnittää merirahtia, lentorahtia tai pikatoimitusta varten.

Mukautettu OEM-tilausprosessi

Vaihe 01 Lähetä hakemuksen tiedot

Ilmoita moduuli, hampaiden numero, ulkohalkaisija, poraus, askelkoko, materiaaliluokka, määrä ja kohdeportti.

Vaihe 02 Piirustus tai näytekatsaus

Raydafon tarkistaa OEM-piirustuksen tai fyysisen näytteen ja vahvistaa tekniset tiedot ja materiaalivalinnan.

Vaihe 03 Näyte ja hyväksyntä

Räätälöityihin projekteihin Raydafon tuottaa näytteen ostajan vahvistusta varten ennen massatuotantoa.

Vaihe 04 Tuotanto ja tarjous

Hyväksynnän jälkeen Raydafon tarjoaa FOB Ningbo -tarjouksen, tuotantoaikataulun ja pakkaustiedot.

Usein kysytyt kysymykset

Mikä on messinkimatopyörä?

Messinkikierukkapyörä on kierukkapyöräkäytön pyörän osa, joka liitetään kierukkaakseliin siirtääkseen liikettä ja vääntömomenttia 90° akselin kulmassa. Messinki- ja pronssiseoksia käytetään, koska niillä on alhainen kitka, hyvä kulutuskestävyys ja itsevoitelevat ominaisuudet, kun ne yhdistetään karkaistun teräsmadon kanssa.

Mitä materiaalia Raydafon käyttää?

Raydafonin standardituotannossa käytetään ZCuSn10Pb1-tinapronssia, jonka kovuus on HB≥80 ja kulutuskestävyys noin 30 % korkeampi kuin tavallisen messingin. Muita pronssi- tai messinkilaatuja voidaan käyttää pyynnöstä riippuen kuormituksesta, nopeudesta ja ympäristöstä.

Mitä tarkkuutta ja tehokkuutta voidaan saavuttaa?

Hammaspyörää käsitellään viidellä tarkkuusvaiheella - valu, karkea sorvaus, hienosorvaus, hobbing ja hionta - saavuttaa hampaan pinnan karheus Ra≤1,6 μm ja ristikkovirhe alle 0,05 mm sopivalla matolla. Voimansiirron tehokkuus on noin 15 % korkeampi kuin kansallinen standardi, ja 5000 tunnin jatkuva käyttötesti osoittaa kulumisasteen alle 0,01 mm 100 tunnissa.

Mikä on vakionäytteen koko?

Vakionäyte: moduuli 0,5, 20 hammasta, hampaiden halkaisija 11,2 mm, korkeus 12 mm, ulkohalkaisija 11 mm, reikä 4 mm, paino 16 g. Sopiva kierukan akseli: korkeus 20 mm, ulkohalkaisija 9,8 mm, sisähalkaisija 3,17 mm. Mukautettu moduuli, hampaiden numero, ulkohalkaisija 50-300 mm ja poraus ovat tuettuja.

Mitkä ovat tärkeimmät sovellukset?

Käyttökohteita ovat kaivinkoneiden kääntömekanismit, trukkien nostojärjestelmät, valssaamon rullan voimansiirto, teräsputken kallistuslaitteet, CT-skannerin pyörivät rungot, hammaslääkärituolien säätö, kansinosturien säätö, laivojen ohjausjärjestelmät, automatisoidut varaston pinoamiskoneet ja lajittelulinjan ohjauslaitteet.

Mitä tietoja tarjoukseen tarvitaan?

Lähetä piirustus tai näytetiedot, moduuli, hampaiden numero, ulkohalkaisija, poraus, materiaaliluokka, määrä ja kohdeportti. Raydafon vastaa FOB Ningbo -tarjouksella ja toimitusajalla.

Mikä on toimitusaika?

Vakiotilaukset lähetetään noin 15 päivän kuluessa tilauksen vahvistamisesta. Mukautetut tai joukkotilaukset riippuvat piirustuksen monimutkaisuudesta ja määrästä. Raydafon tarjoaa päivitetyn aikataulun piirustuksen hyväksynnän jälkeen.
