Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HYDRAULINEN DIVISIOONA

Haarukkatrukin hydraulisylinterien valmistaja OEM-toimitukseen, jälkimarkkinoiden vaihtoon ja kenttäkorjaukseen

Raydafon valmistaa trukkien hydraulisylintereitä sähkötrukkeihin, polttotrukkeihin, pinoamiskoneita ja varastolaitteita. Jokainen yksikkö on rakennettu vahvistettua porausta, iskua, tangon halkaisijaa ja liitospäätyyliä vastaan, minkä jälkeen se painetestataan ennen kuin se lähtee kokoonpanolinjalta, jotta se voi mennä suoraan trukkiin ilman säätöä.

Toimitamme kokonaisia ​​konetehtaita, hydraulijärjestelmäintegraattoreita, alueellisia varaosien jälleenmyyjiä ja päätelaitteista vastaavia huoltoyksiköitä. Sylinterit viedään Eurooppaan, Kaakkois-Aasiaan ja Etelä-Amerikkaan, mikä kattaa sekä alkuperäisten laitteiden että jälkimarkkinoiden vaihtokysynnän.

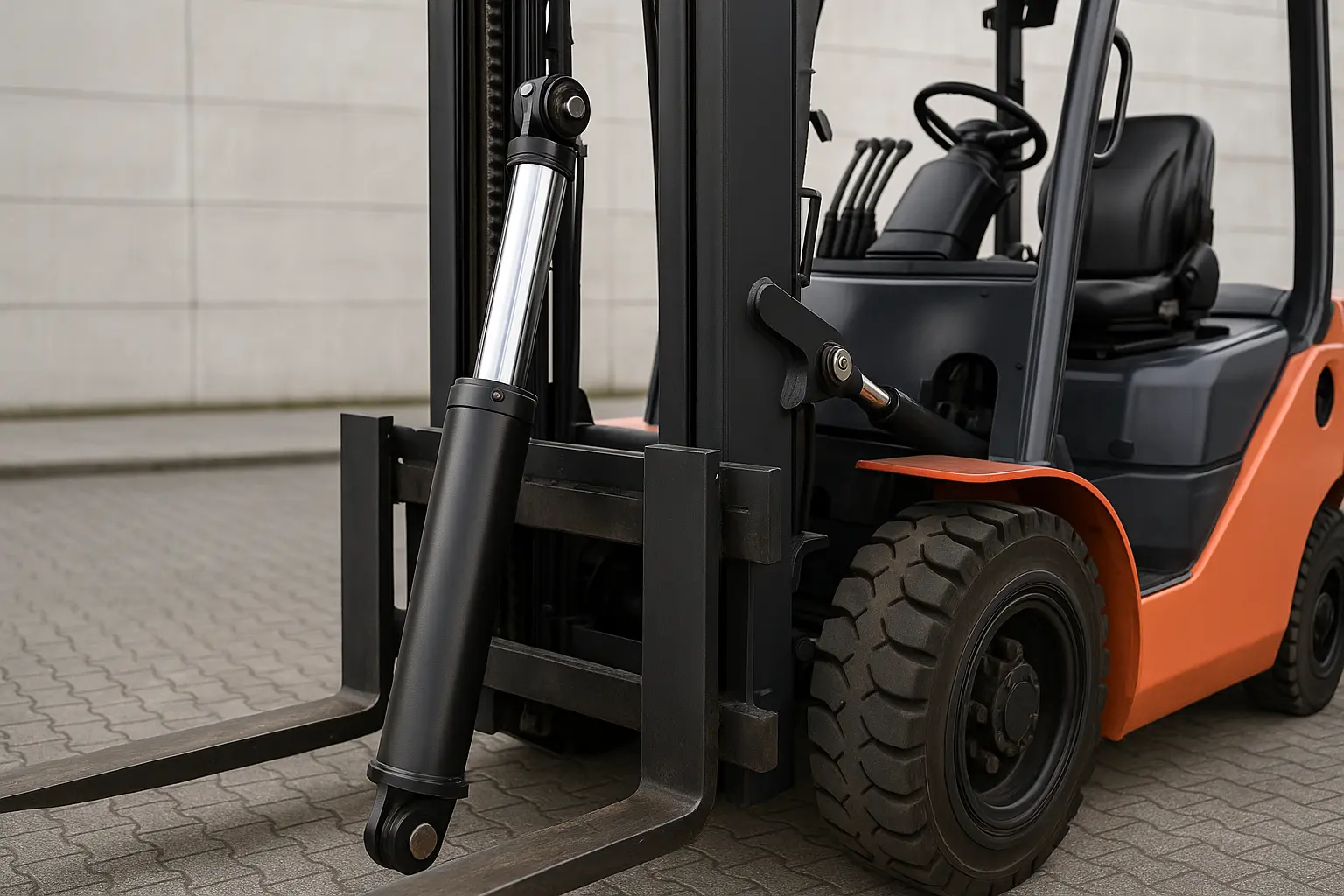

Forklift hydraulic cylinder manufactured by Raydafon
Trukin hydraulisylinterit valmistetaan CNC-koneistetuilla avaimen mitoilla, sinetöidään kontrolloidussa prosessissa ja painetestataan ennen lähettämistä.
1,5-18 tTrukin vetoisuuden kattavuus
7-14 MPaTyöpainealue
Nosto / kallistusVakiotoimintotyypit
CNCAvainmittojen hallinta
OEM / ODMPiirustuspohjainen räätälöinti
01

Haarukkatrukin hydraulisylinteritarvikkeet kallistus-, nosto- ja sivusiirtomekanismeihin

Haarukkatrukin erilaiset toiminnot asettavat sylinterille erilaisia ​​vaatimuksia. Kallistussylinteri, nostosylinteri ja sivusiirtosylinteri eivät ole keskenään vaihdettavissa – kumpikin tarvitsee oman reiän, iskun, tangon suhteen ja kiinnitysgeometrian, joka sopii käytettävään mastoon ja kelkkaan.

  • Kallistussylinterit haarukoille ja maston kulman säätöön
  • Nostosylinterit maston nostamiseen ja laskemiseen
  • Sivusiirtomekanismin sylinterit
  • Sähkötrukin hydraulipaketit
  • Polttotrukkien sylinterit
  • Pinoamiskoneet ja varastonkäsittelylaitteet
  • Mukautettu reikä ja veto piirustuksessa
  • Korvaa olemassa olevat osanumerot

Mikä määrittää oikean sylinterin

  • Vetoisuus1,5 t - 18 t trukit tarvitsevat materiaaliltaan erilaisia ​​porauskokoja ja seinäpaksuuksia.
  • ToimintoKallistus-, nosto- ja sivusiirtotyöt tuottavat erilaisia ​​kuormitussuuntia ja käyttöjaksoja.
  • AsennusEtu- ja takatappi-, laippa- tai haarukkaliitäntöjen on vastattava mastoa ja runkoa.
  • YmpäristöPöly, kosteus ja toistuva käyttö edellyttävät sopivaa sauvan viimeistelyä ja tiivistelaatua.

Tärkeimmät komponentit on valmistettu erittäin lujasta seosteräksestä, ja tangon pinta on galvanoitu tai kovakromikäsitelty korroosion ja kulutuskestävyyden vuoksi. Tuloksena on sujuva liike, nopea vaste ja vakaa tiivistys toistuvassa päivittäisessä käytössä, ei vain ensimmäisen viikon aikana asennuksen jälkeen.

02

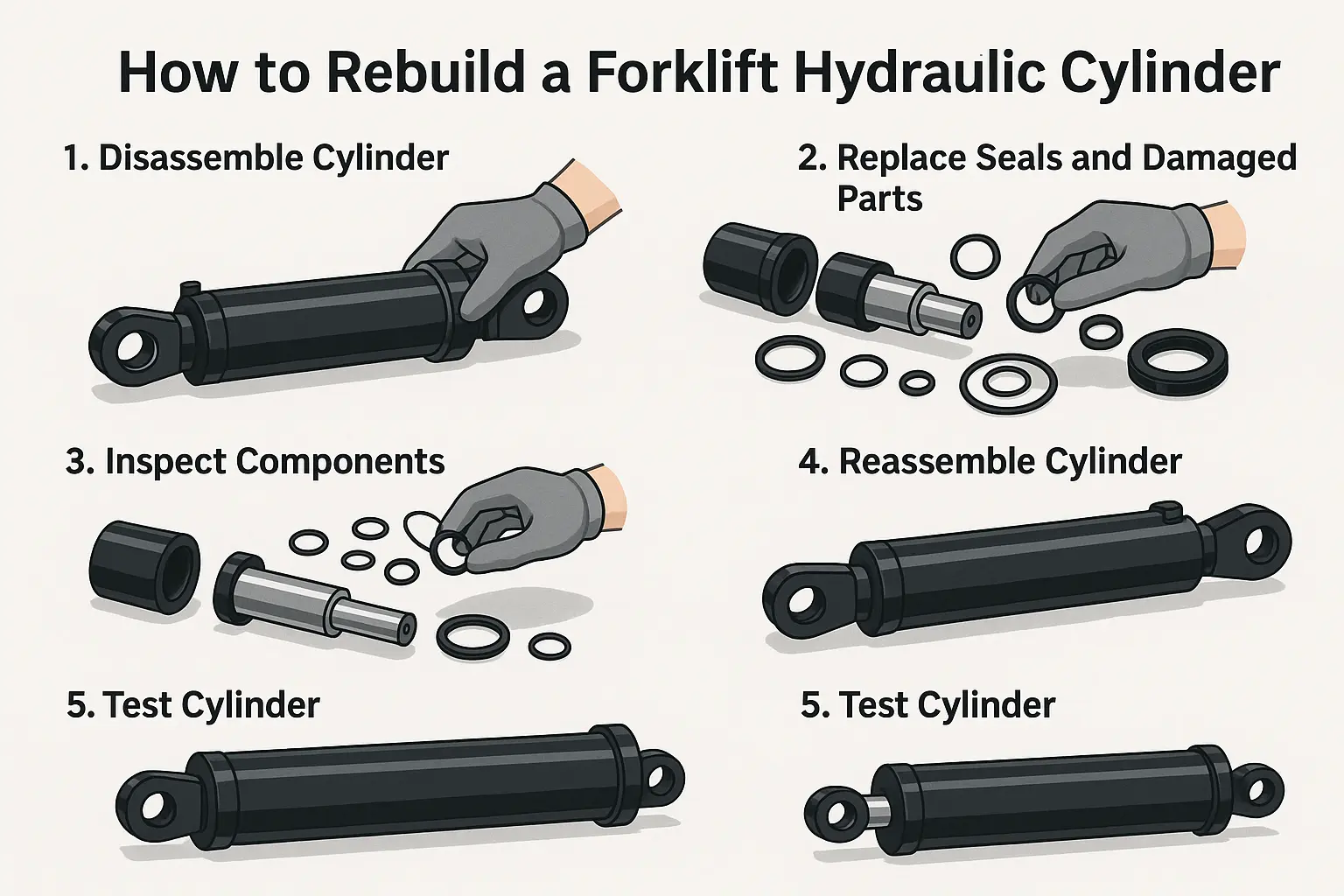

Trukin hydraulisylinterin rakentaminen uudelleen

Trukin hydraulisylinterin uusiminen ei ole vain päätykannen irrottamista ja kumirenkaan vaihtamista. Prosessissa on viisi vaihetta, ja jokainen niistä on tärkeä – ohita yksi vaihe, niin yksikkö vuotaa uudelleen muutaman päivän kuluttua käyttöönotosta.

  1. Poista paine ja irrota sylinteri Vapauta järjestelmän paine, irrota hydrauliletkut ja irrota sylinteri trukista. Löysää päätykannen pultit avaimella ja vedä männänvarsiyksikkö hitaasti ulos varoen naarmuttamasta sylinterin reikää. Jos sisällä on paljon öljyä, tyhjennä ja puhdista ennen kuin jatkat.
  2. Tarkasta jokainen irrotettu osa Tarkista mäntä, varsi ja tiivisterenkaat yksitellen muodonmuutosten, kulumisen, reunavaurioiden tai ruosteen varalta. Yksittäinen kulumisjälki voi olla vuodon lähde, joten älä ohita läheistä tarkastusta.
  3. Vaihda kaikki vanhentuneet tai vaurioituneet tiivisteet Varmista tekniset tiedot ennen asennusta. Joissakin sylintereissä käytetään yhdistettyjä tiivisteitä, ja niiden asentaminen väärään suuntaan aiheuttaa välittömän vian riippumatta siitä, kuinka hyvin muu uudelleenrakennus on tehty.
  4. Kokoa alkuperäisessä järjestyksessä Asenna männänvarsi varovasti ja pidä keskiakseli linjassa kauttaaltaan. Jos tankoa ei ole keskitetty oikein, jopa oikein uusittu sylinteri vuotaa muutaman päivän kuluessa käytön jälkeen.
  5. Painetesti ennen asennusta Asenna koottu sylinteri painetestauslaitteeseen ja tarkista sisäisten vuotojen tai jumiutumien varalta. Vasta testin läpäisyn jälkeen se tulee asentaa takaisin trukkiin.
Forklift hydraulic cylinder rebuild process
Tarkastus, tiivisteiden vaihto ja oikea kokoaminen takaavat suurimman osan uudelleenrakentamisen onnistumisesta – painetesti vahvistaa sen.

Kun uudelleenrakentaminen ei ole sen arvoista

Jos männänvarsi on vääntynyt tai sylinterin reikä on vakavasti naarmuuntunut, uusinta ei kestä. Vaihto on taloudellisempi tapa. Raydafon toimittaa täyden valikoiman trukkien hydraulisylintereitä ja osia sekä korjaussarjoja pyynnöstä – sopivat trukkien korjaajille ja laiteinsinööreille, joiden on otettava trukki takaisin käyttöön samana päivänä.

03

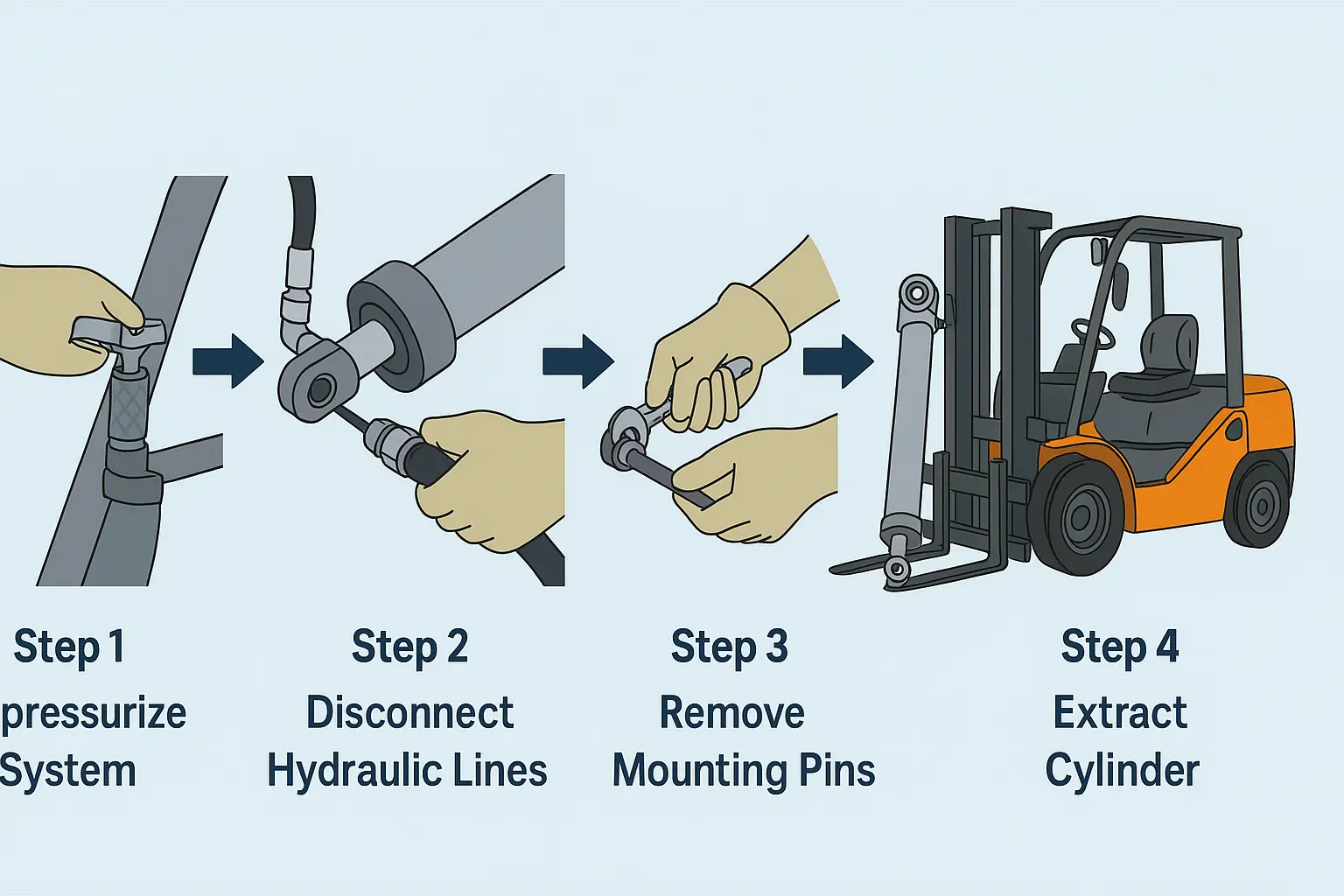

Kuinka irrottaa hydraulisylinteri trukista

Poistojärjestys ja käsittelytiedot määräävät, kestääkö työ kaksikymmentä minuuttia vai vahingoittaako se ympäröiviä osia. Alla olevat neljä vaihetta ovat vakiomenettely, jota palvelukumppanimme noudattavat.

Vapauta paine Sammuta trukki ja anna hydraulijärjestelmän tyhjentyä luonnollisesti. Odota useita minuutteja varmistaaksesi, että kaikki paine on tyhjentynyt, ennen kuin kosket mihinkään liittimeen.
Irrota öljyputket Kääri liitos kankaalla jäännösöljyn keräämiseksi, irrota korkeapaineletku sylinteristä ja merkitse se, jotta se voidaan liittää takaisin oikeaan asentoon.
Irrota kiinnityspultit tai -tapit Sylinteri on tyypillisesti yhdistetty mastoon tai runkoon etu- ja takatapeilla. Paikanna tappien paikat, irrota ensin mahdolliset kiinnitysrenkaat ja lyö sitten tapit irti tai irrota pultit.
Nosta sylinteri ulos Sylinterin runko on painava. Käytä kahta ihmistä tai hihnaa, vältä osumasta ympäröivään rakenteeseen ja pidä sylinterin suu ylöspäin, jotta jäännösöljyä ei läiky.
Removing a hydraulic cylinder from a forklift
Kun olet poistanut, sulje öljyportti välittömästi, jotta pöly pysyy poissa ja estetään ruoste varastoinnin tai kuljetuksen aikana.

Kun sylinteri on irti kuorma-autosta, sulje öljyaukko välittömästi. Raydafon toimittaa hydraulisylinterituotteita ja tiivistesarjoja, jotka on sovitettu monenlaisiin trukkimalleihin, joten käyttäjät voivat palauttaa laitteiden toiminnan nopeasti sen sijaan, että joutuisivat odottamaan mukautettuja osia.

04

Kenelle toimitamme

Kanava 01

Trukkien valmistajat

OEM- ja ODM-kehitys konepiirustuksia ja teknisiä vaatimuksia vastaan, mukaan lukien erikoistrukit ja huippuluokan kokoonpanot.

Kanava 02

Hydraulijärjestelmän integraattorit

Sylinterin tarjonta sovitettu hydraulipakkauksen suunnitteluun piirustuksen vahvistuksella, näytetarkastelulla ja toimitusaikataululla.

Kanava 03

Huolto- ja huoltoyksiköt

Vaihtosylinterit ja korjaussarjat päätelaitteiden huoltoon, nopea reagointi lyhyen varoitusajan vaatimuksiin.

05

Tietoja Raydafonista

Raydafon hydraulic cylinder factory
Raydafon valmistaa hydraulisylintereitä trukkeihin, ajoneuvonostureihin, roska-autoihin, lentotyöajoneuvoihin ja muihin erikoisajoneuvoihin.

Raydafon on hydrauli- ja voimansiirtoratkaisuihin keskittynyt valmistaja. Emme luota mainoskieleen – rakennamme tuotteita tasaisesti ja annamme luotettavan laadun viedä liiketoimintaa eteenpäin. Olemme vuosien varrella keskittyneet hydraulisylinterien kehittämiseen ja tuotantoon laajalla mallivalikoimalla ja joustavalla sopeuttamisella rakennuskoneisiin ja erikoisajoneuvoihin.

Haarukkatrukkien hydraulisylintereiden lisäksi tuotevalikoimaamme kuuluvat liikkuvat nosturien hydraulisylinterit, jäteautojen hydraulisylinterit ja lentotyöajoneuvojen hydraulisylinterit, joissa kaikissa käytetään erittäin lujia materiaaleja ja tarkkuuskäsittelyä, jotta ne toimivat vakaasti korkeapaineisissa ja korkeataajuisissa työolosuhteissa.

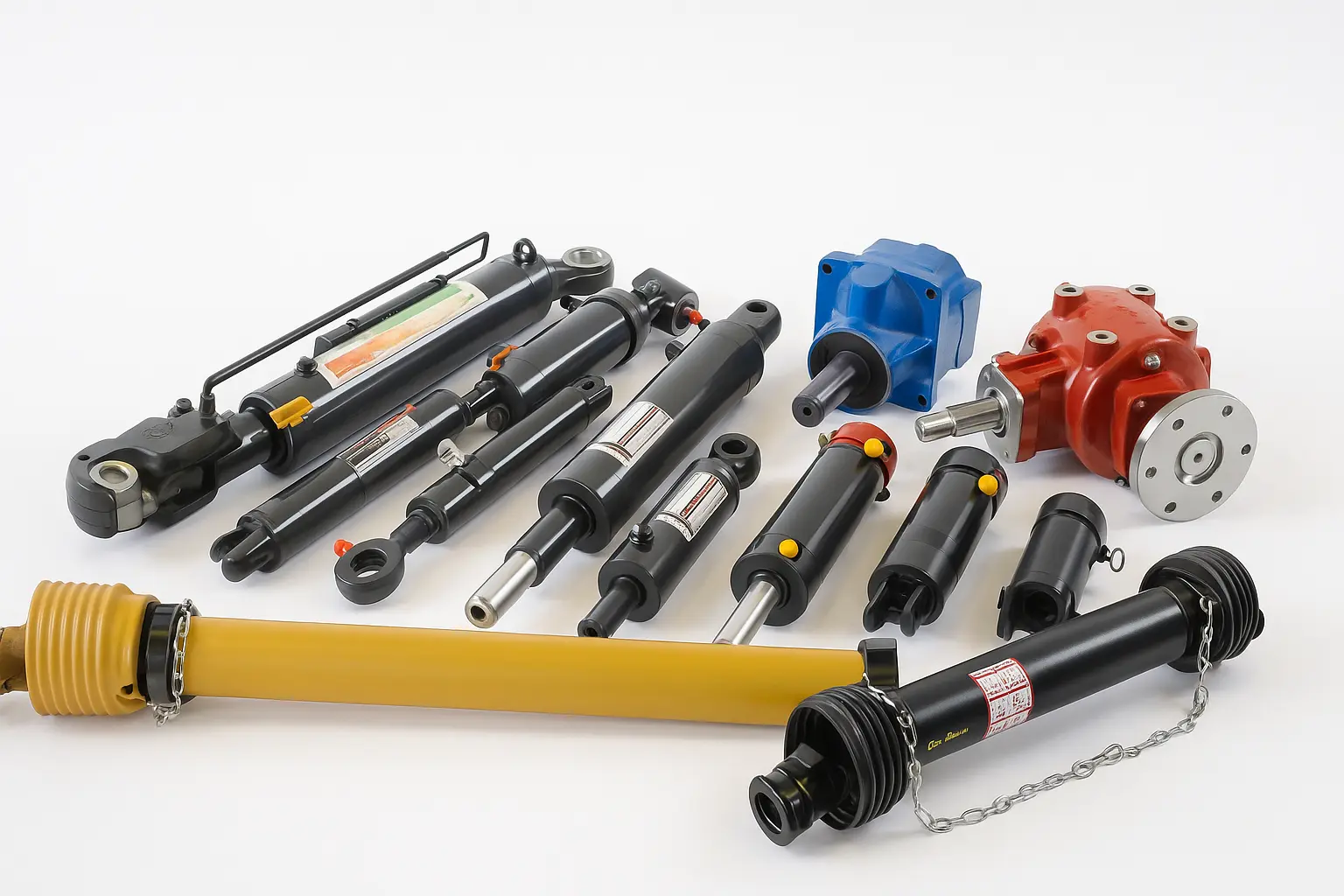

Raydafon toimittaa hydraulisylinterien lisäksi täydellisen voimansiirtotuotelinjan, mukaan lukienPTO akselit, maatalouden vaihteistot, tarkkuusvaihteetjaplaneettavaihteistot. Koko koneen valmistajat, korjaamot ja varaosien jälleenmyyjät voivat hankkia useita komponentteja yhdeltä toimittajalta, mikä eliminoi päällekkäisen koordinoinnin.

06

Trukin hydraulisylinterien usein kysytyt kysymykset

Mitä tietoja minun on annettava tarjouksen tekemiseksi?

Lähetä trukin vetoisuus, sylinterin toiminto (nosto, kallistus tai sivusiirto), poraus, tangon halkaisija, isku, liitännän päätytapa, asennusmitat ja työpaine. Piirustus, näytekuva tai olemassa oleva osanumero nopeuttaa vahvistusta huomattavasti.

Voitko toimittaa tilalle olemassa olevan trukin sylinterin?

Kyllä. Lähetä alkuperäinen osanumero tai mitoitettu piirustus, niin vahvistamme osuvuuden. Tämä on yleisin reitti jälkimarkkinoiden vaihtotarpeelle.

Toimitatko korjaussarjoja sekä kokonaisia ​​sylintereitä?

Kyllä. Korjaussarjoja voidaan toimittaa asiakkaan tarpeiden mukaan, mikä on hyödyllistä trukkien korjaajille ja laiteinsinööreille, joiden on kunnostettava trukki paikan päällä.

Millä paineella nämä sylinterit toimivat?

Trukin hydraulisylinterit toimivat tyypillisesti välillä 7–14 MPa trukin vetoisuudesta ja toiminnasta riippuen. Jokainen sylinteri painetestataan ennen toimitusta sen suorituskyvyn varmistamiseksi määritetyllä teholla.

Mitä pintakäsittelyä männänvarressa käytetään?

Tärkeimmät komponentit on valmistettu erittäin lujasta seosteräksestä, jonka varren pinta on galvanoitu tai kovakromikäsitelty korroosion ja kulutuskestävyyden vuoksi, mikä sopii toistuvaan käyttöön ja ankariin työympäristöihin.

Tuetko mukautettuja poraus-, isku- ja liitostyylejä?

Kyllä. Toimitamme räätälöityjä ratkaisuja, joissa on eri sylinterin halkaisijat, iskut ja liitospäät, jotka sopivat kulloiseenkin trukkimalliin ja käyttöintensiteettiin, mukaan lukien OEM- ja ODM-projektit.

Pyydä tarjous trukin hydraulisylinteristä

Lähetä trukin malli, sylinterin toiminta, poraus, isku ja asennustiedot. Raydafon vahvistaa tekniset tiedot ja palauttaa tarjouksen toimitusajalla – olitpa trukin valmistaja, hydraulijärjestelmän integraattori tai huoltoyksikkö.

View as

Haarukkatrukin kallistussylinteri

Haarukkatrukin kallistussylinteri

Raydafon trukin kallistussylinteri on mittatilaustyönä suunniteltu hydraulisylinteri haarukkamaston kallistuksen hallintaan 1,5-18 tonnin trukeissa. Valmistettu lujasta teräksestä, mäntä, sylinterin runko, tanko ja tiivistesarja. Käyttöpaine 7-14 MPa, ei paineenvaihtelua kuormitettuna. Vakioreiän halkaisijat 60-100 mm, tangon halkaisijat 25-40 mm, isku 32-193 mm. Ruuvikiinnitys ja kiinnitysrengasliitäntä mahdollistavat öljytiivisteen vaihdon minuuteissa ilman maston irrottamista. Soveltuu varasto-, tehdas- ja satamatoimintoihin. Mukautettu poraus, isku ja asennusetäisyys saatavilla OEM-haarukkatrukkimerkeille. MOQ 50 yksikköä, 25-35 päivän toimitusaika. Lähetä trukin malli, poraus/iskutarve ja määrä tarjousta varten.
Trukin nostosylinteri

Trukin nostosylinteri

Raydafon trukin sylinteri on mastoon asennettu pystysuora nostokomponentti, joka nostaa ja laskee haarukkakelkkaa. Valmistettu lujasta teräksestä, jossa on yhteensopiva mäntä ja optimoitu tiivisterengasrakenne. Vakiomallit kattavat Φ56-60 mm reiän, Φ45 mm tangon, 1500-1505 mm iskun ja 17,5-18,1 MPa työpaineen. Edistyneissä malleissa on puskurilaite, joka estää kovan iskun täydellä iskulla ja suojaa sekä lastia että maston rakennetta. Yhteensopiva sähkö- ja dieseltrukkien kanssa. Viisi vakiomallia N30M300 - A2A35M300, mukautettu reikä ja iskunvaimennus saatavilla OEM:lle. MOQ 50 yksikköä, 25-35 päivän toimitusaika. Lähetä trukin malli, iskun tarve ja määrä tarjousta varten.
Luotettavana Trukin hydraulisylinteri valmistajana ja toimittajana Kiinassa tuotteemme ovat läpäisseet CE -sertifikaatin. Jos haluat ostaa laadukkaita tuotteita, ota meihin yhteyttä.
