Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafon Agricultural Drive Systems

Maatalouden vaihteiston valmistaja jyrsijöille, niittokoneille, kylvökoneille ja rehusekoittimille

Raydafon valmistaa maatalouden vaihteistoja työkoneille, jotka todella tekevät työtä: jyrsimet, ruohonleikkurit, ruohonleikkurit, lannoitteenlevittimet, kylvökoneet, TMR-rehusekoittimet ja paalaimet. Jokainen yksikkö valmistetaan omassa tehtaassamme kotelon valusta ja hammaspyörien leikkauksesta lämpökäsittelyyn, kokoonpanoon ja sisäänajotestaukseen ISO 9001 -laatujärjestelmän mukaisesti.

Ostajat tulevat meille traktorin voimanoton, työkoneen piirustuksen, viallisen vaihteistonäytteen tai vain toimintakunnon kanssa. Vahvistamme suhteen, vääntömomenttiluokan, tulo/lähtöliitännän ja kotelon suunnan ja valmistamme sitten tämän spesifikaation mukaisesti.

100–2000 N·mLähtövääntömomenttialue
540/1000 rpmVakiovoimanoton tulo
96%+Lähetyksen tehokkuus
15 päivääNäytteen toimitusaika
Tuotteen yleiskatsaus

Mitä Raydafon valmistaa

Raydafon keskittyy maatalouden vaihteistojärjestelmiin. Nykyinen valikoima kattaa ruohonleikkurien vaihteistot, ruohonleikkurin vaihteistot (sivulle asennetut ruohonsilppurin vaihteistot), pyörivät jyrsinvaihteet, niittoleikkurin supistimet ja lannoitteisiin ja kylvökoneisiin erikoistuneet vaihteistot. Jokainen kotelon muoto, vaihteisto ja ulostulolaippa on suunniteltu tietyn työlaitteen toimintatilan mukaan sen sijaan, että ne olisi kopioitu yleisestä luettelosta.

  • Kompakti kotelo, vakaa vaihteisto— laadukkaat seosteräksiset kierre- tai hammaspyörät, alhainen käyntiääni, minimaalinen tärinä, pidempi mekaaninen käyttöikä.
  • Korkea vääntömomentti ankariin olosuhteisiin— suuri moduulirakenne karkaistuilla hammaspinnoilla, sopii raskaaseen kuormitukseen, liukkaaseen, pölyiseen maahan: tiheä ruoho, metsän reunat, rinteet ja sora.
  • Useita asennusliitäntöjä— Vakiovoimanoton tulo (1-3/8" Z6 / Z21), jossa on valikoima ulostulolaippamuotoja eri työkonemalleihin sopiviksi.
  • Vähähuoltoinen muotoilu— Optimoitu sisäinen voitelu öljytasoikkunalla ja huohottimella, mikä vähentää päivittäistä huoltotiheyttä.
  • Täysi räätälöintituki— OEM- ja ODM-palvelu suhteille, asennussuunnalle, tulo-/lähtömuodolle ja kotelorakenteelle. Näytteet toimitetaan jopa 15 päivässä.

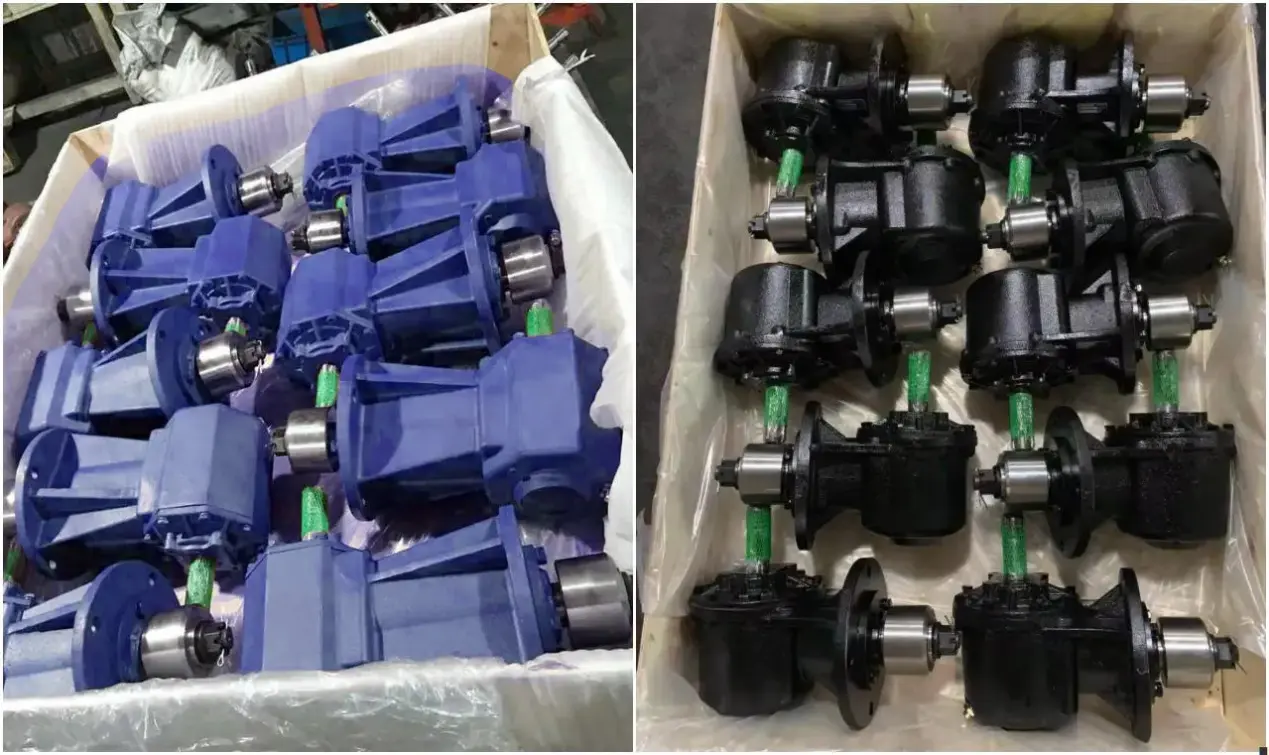

Agricultural gearbox manufactured by Raydafon
Raydafonin maatalousvaihteistosarja – kotelot valettu ja koneistettu itse, vaihdesarjat valmistetaan ja lämpökäsitelty paikan päällä.

Raydafon-tuotteita käytetään laajalti pienissä ja keskisuurissa traktoreissa, joihin kiinnitetään maatalouskoneita, erityisesti korkeatasoisissa maatalouskoneissa Euroopan ja Amerikan markkinoille. Yksiköt ovat käytössä Saksassa, Italiassa, Yhdysvalloissa ja Brasiliassa paikallisten tuotemerkkien ja suurten OEM-valmistajien kanssa. Toimitamme yksittäisiä yksiköitä sekä volyymituotantoa ja pitkäaikaisia ​​toimitussopimuksia.

Maatalouden vaihteistojen ohella Raydafon valmistaa tarkkuusvaihteistoosia, mukaan lukienmuoviset vaihteet, kartiohammaspyörätjaruuvivaihteetteollisuusautomaatioon, elintarvikekoneisiin ja lääketieteellisiin laitteisiin, joten useita tukikomponentteja voidaan hankkia yhdeltä toimittajalta.

Valintaopas

Kuinka valita työhön sopiva maatalousvaihteisto

Hinta ja ulkonäkö ovat vääriä lähtökohtia. Se, kestääkö vaihteisto kauden vai vuosikymmenen, ratkaisee sen, kuinka hyvin se sopii työkoneeseen, traktoriin ja maahan, jolla se toimii. Alla olevat neljä kriteeriä kattavat kysymykset, joita insinöörimme esittävät lähes jokaisessa kyselyssä.

  1. Vahvista ensin sovelluksen tyyppi Työvälineluokka ohjaa koko suunnittelua. Ruohonleikkurin vaihteistot tarvitsevat nopeaa toimintaa ja iskunkestävyyttä. Ohjaus- ja pyörivä ohjausvaihdelaatikot korostavat vääntömomenttia ja rakenteellista lujuutta. Kylvökoneissa ja ruiskuissa käytetään kevyempiä rakenteita, jotka vaativat enemmän voimansiirron tehokkuutta ja huoltomukavuutta.
  2. Yhdistä asennus- ja käyttöparametrit Syöttönopeuden ja tehosuhteen on vastattava traktorin voimanottoa. Tulo- ja lähtöakselin halkaisijan ja liitäntätyypin on oltava yhteensopivia olemassa olevan voimanoton liitännän kanssa. Asennusreikien etäisyyden ja asennussuunnan tulee mahdollistaa puhdas sovitus työkoneen runkoon. Pyörimissuunta on vahvistettava, jotta työkone ei aja taaksepäin.
  3. Tarkista materiaali ja käsittely Laadukkaissa maatalousvaihteistoissa on pallografiittirautakotelot, joiden sisäiset hammaspyörät on valmistettu seosteräksestä, kuten 20CrMnTi, hiilikuitu ja karkaisu kulutuskestävyyden vuoksi. Pölyisissä tai mutaisissa työskentelyolosuhteissa tiivisterakenne on vahvistettava erityisesti, jotta voiteluöljyä ei vuoda ulos ja hiekkaa pääse sisään.
  4. Tarkista vääntömomentin kantavuus Varmista vaihteiston suurin vääntömomentti todellista työkoneen kuormitusta vasten, erityisesti suuressa kuormituksessa, kuten syvämuokkauksessa ja raskaassa ruohonleikkuussa. Raskaat vaihteistot tulisi valita kevyemmän yksikön sijaan, joka käy kuumana ja epäonnistuu aikaisin.
  5. Harkitse huollettavuutta Maatalouskoneet toimivat jatkuvasti ulkona. Vaihteisto, jossa on öljytason tarkkailuikkuna ja selkeästi käsillä oleva öljynpoistoaukko, on huomattavasti helpompi huoltaa, ja osien saatavuudella on yhtä paljon merkitystä kuin alkuperäisellä spesifikaatiolla.
Agricultural gearbox selection and matching
Vastaavuussuhde, PTO-liitäntä ja asennusasetelma ennen tuotantoa välttävät yleisimmät asennusongelmat kentällä.
Suorituskykytiedot

Raydafon Agricultural -vaihdelaatikoiden suurin vääntö- ja nopeusalue

Kantokyky on ainoa tekijä, joka ratkaisee, kestääkö työkone pitkän raskaan työkauden. Raydafon on kehittänyt sarjan vaihteistoja kevyistä raskaisiin, ja ne kattavat kaikki traktoriin asennettavat työkoneet. Jokainen yksikkö kuormitetaan ennen kuin se lähtee tehtaalta.

Lähtövääntömomentin kattavuus

Light-sarja 100–300 N·m Ruiskut, kylvökoneet ja kevyet työkoneet, joissa paino ja tehokkuus ratkaisevat eniten.
Keskikokoinen sarja 500–900 N·m Niittokoneet ja pyörivät jyrsimet, jotka toimivat jatkuvasti sekalaisilla pelloilla.
Heavy-Duty-sarja Jopa 1500 N·m Paalaimet, lannoitesekoittimet ja murskaimet jatkuvat suurilla kuormituksilla.
Erityisesti räätälöity 2000+ N·m huippu Äärimmäiset työolosuhteet ja monimutkaiset ympäristöt, joissa vaaditaan huippuvääntömomenttia.
Vakiovoimanoton tulo 540/1000 rpm Yhteensopiva yleisten traktorien voimanoton lähtöliitäntöjen kanssa maailmanlaajuisesti.
Nopea Custom Jopa 2000 rpm Tehokkaille traktoreille ja voimakoneille, jotka vaativat suurempia syöttönopeuksia.

Nopeus ja tehokkuus

Lähtönopeus riippuu valitusta alennussuhteesta, ja tehoalueet kattavat muutamasta kymmenestä useaan sataan rpm mallista riippuen. Hammaspyörät on hiottu erittäin tarkasti optimoidun hammasmuodon ansiosta tasaisen niveltymisen varmistamiseksi suurella nopeudella, jolloin lähetysteho on yli 96 % ja toimintamelu hallinnassa alle 72 dB.

96%+ tehokkuus <72 dB Melu 540 rpm PTO 1000 rpm PTO 2000 rpm suuri nopeus Kuormitus testattu

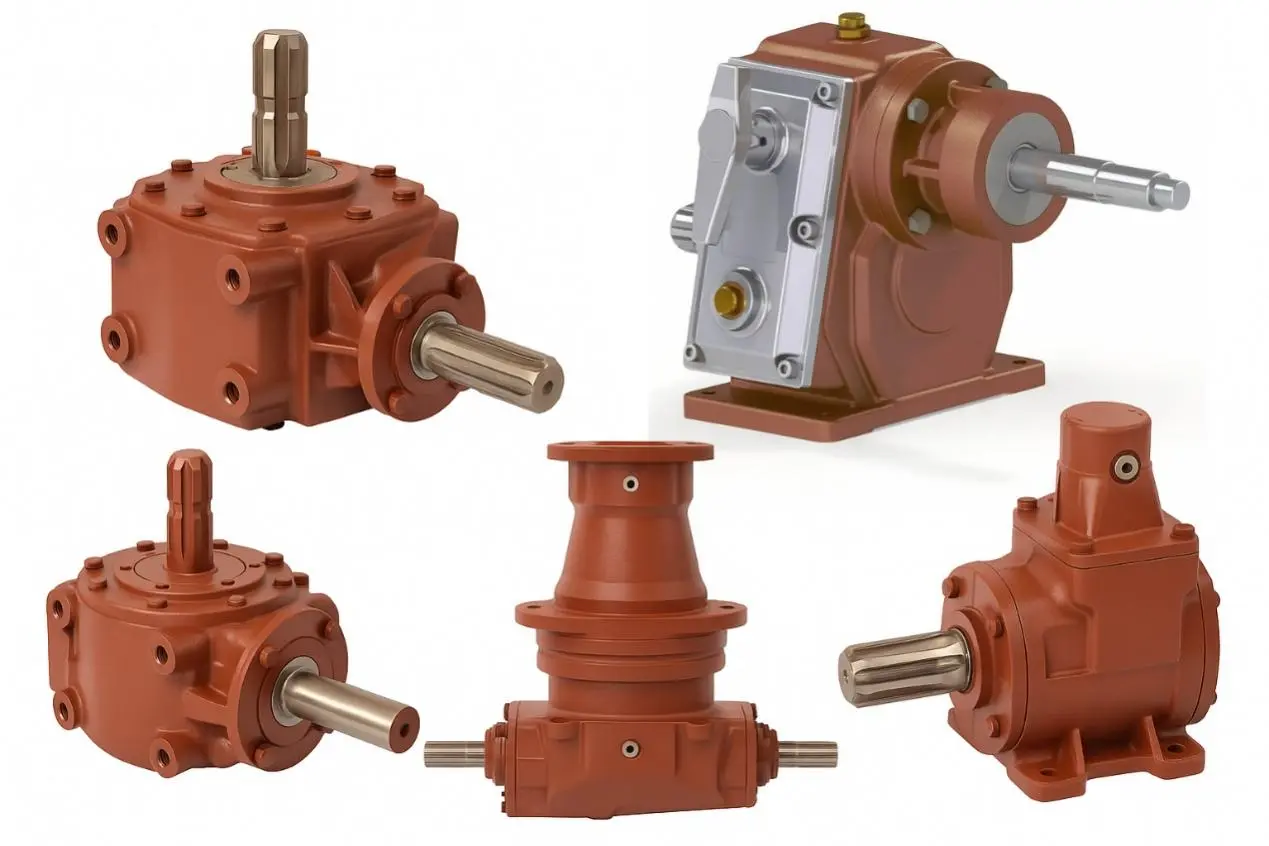

Raydafon agricultural gearbox torque and speed range
Jokainen vaihteisto kuormitetaan ja sisäänajo testataan ennen toimitusta sen varmistamiseksi, että kantavuus vastaa asiakkaan spesifikaatioita.
Huollettavuus

Onko maatalouskoneiden vaihdelaatikko helppo purkaa ja korjata?

Päivittäisessä käytössä vaihteisto lopulta kuluu, vuotaa öljyä tai siitä tulee epänormaalia vaihteistoääntä. Tässä vaiheessa ratkaisevaa on se, kuinka nopeasti yksikkö voidaan avata, tarkastaa ja ottaa takaisin käyttöön. Raydafon-vaihteistot on suunniteltu tämän käytännöllisen todellisuuden ympärille – kaiken kaikkiaan kompakteja, mutta yksinkertaisia ​​purkaa ja rakentaa uudelleen.

  • Modulaarinen muotoilu— tuloakseli, ulostuloakseli, vaihteisto ja kotelo kootaan standardoiduista osista. Perinteiset työkalut riittävät useimpiin purku- ja kokoonpanotöihin.
  • Yksinkertainen kuori ja selkeä pulttiasettelu— kotelo on symmetrinen halkaistu valurautarakenne, jossa on esteettömät, hyvin sijoitetut pultit. Löysää niitä peräkkäin avataksesi kannen ja tarkastaaksesi sisäosat.
  • Suuri osien yhteisyys— vaihteet, öljytiivisteet ja laakerit ovat vakiokokoisia ja hyvin vaihdettavissa. Varaosat tilataan osanumeron mukaan ilman tilaustyötä.
  • Toimitettu dokumentaatio— Jokaisen vaihteiston mukana toimitetaan räjäytyskaavio ja purkamisohjeet, jotka kattavat osanumerot, kokoonpanojärjestyksen ja varotoimet talon sisäistä korjausta tai teknisen tiimimme etätukea varten.
  • Suositeltu tarkastusväli— Tarkista öljytiivisteen kuluminen 500 käyttötunnin välein ja tarkasta vaihteiston kiinnityspinta epänormaalin kulumisen tai naarmujen varalta. Oikea-aikainen hoito pidentää merkittävästi käyttöikää.

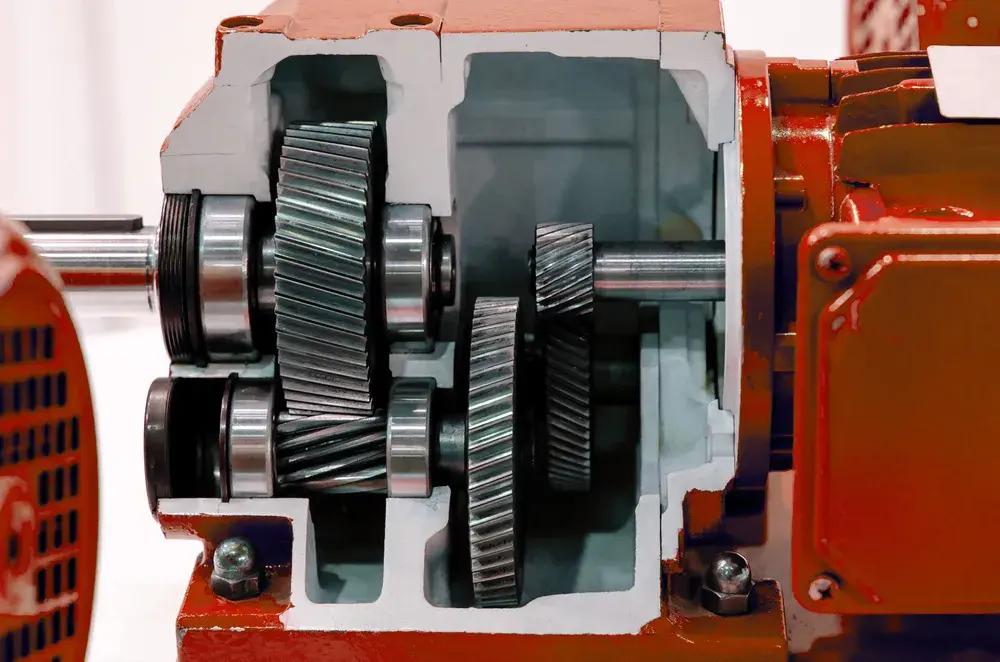

Agricultural gearbox disassembly and maintenance
Modulaarinen rakenne standardoiduilla sisäosilla pitää kenttähuollon yksinkertaisena ja varaosien kustannukset ennakoitavissa.

Mitä suosittelemme kalustooperaattoreille

Varastossa on yksi varaöljytiiviste ja laakerisarja vaihteistomallia kohden. 500 tunnin tarkastusjaksolla tämä muuttaa kauden puolivälissä tapahtuneen vian saman päivän korjaukseksi, mikä on yleensä ero satoikkunan pitämisen ja sen menettämisen välillä.

Ostajan kysymykset

Maatalouden vaihteiston UKK

Mitä tietoja minun on lähetettävä vaihteistotarjousta varten?

Lähetä työkoneen tyyppi, traktorin voimanoton nopeus, vaadittu lähtönopeus tai suhde, suurin työmomentti, tulo- ja ulostuloakselin mitat, asennusreikien etäisyys ja asennussuunta. Piirustus, näytekuva tai osanumero nopeuttaa vahvistusta huomattavasti.

Voitko rakentaa vaihdelaatikon tietyn merkin tilalle?

Kyllä. Valmistamme säännöllisesti vakiintuneisiin malleihin sovitettuja vaihtovaihdelaatikoita, mukaan lukien Comerin ja vastaavien sarjojen kanssa yhteensopivia rehusekoittimen vaihteistoja. Lähetä alkuperäinen osanumero tai mitoitettu piirustus, niin varmistamme vastaavuuden ennen valmistusta.

Mikä on mukautetun vaihteiston näyteaika?

Räätälöidyt näytteet toimitetaan yleensä noin 15 päivässä riippuen kotelon monimutkaisuudesta ja vaihteiston leikkausvaatimuksista. Volyymituotannon ajoitus vahvistetaan tarjouksen mukana.

Kuinka hoidat voitelu- ja huoltovaatimukset?

Jokaisessa vaihteistossa on öljytasoikkuna ja huohotin. Suosittelemme öljytiivisteen kunnon tarkistamista 500 käyttötunnin välein ja vaihteiston liitäntäpinnan kulumisen tarkastamista. Yksityiskohtaiset huolto-ohjeet toimitetaan jokaisen laitteen mukana.

Toimitatko muita voimansiirtokomponentteja vaihteiston rinnalle?

Kyllä. Raydafon valmistaa myösPTO akselit, planeettavaihteistot, matovaihteistot, tarkkuusvaihteet jahydraulisylinterit, joten täydellinen työkoneen voimansiirto voidaan hankkia yhdeltä toimittajalta.

Voitko toimittaa volyymituotantoa ja pitkäaikaisia ​​sopimuksia?

Kyllä. Tuemme yksittäisten yksiköiden ostoja sekä suuria räätälöinti- ja pitkäaikaisia ​​toimitussopimuksia. Ota meihin yhteyttä ja kerro vuotuisista määristäsi ja vaadituista teknisistä tiedoista keskustellaksesi ehdoista.

Pyydä tarjous maatalousvaihteistostasi

Lähetä meille työkoneen tyyppi, voimanoton nopeus, suhde, vääntömomenttivaatimus ja asennustiedot. Raydafon vahvistaa tekniset tiedot, suosittelee sopivaa sarjaa ja palauttaa tarjouksen toimitusajalla. Valintaoppaat ja tekniset parametritaulukot ovat saatavilla pyynnöstä.

View as

Lannoitteen siemenvaihteisto EP190-R3 lannoitteen lähetystoiminnan harjoittajalle

Lannoitteen siemenvaihteisto EP190-R3 lannoitteen lähetystoiminnan harjoittajalle

Kiinalaisena valmistajana ja toimittajana teimme tämän vaihdelaatikon omassa tehtaallamme. Se on erityisesti mukautettu EP190-R3-malliin. Nopeussuhde 5,8: 1 on aivan oikea. Sakeutunut valurautalaatikko ei pelkää 300 kg lannoitetta. Lannoitteen siemenvaihteisto EP190-R3 lannoitteiden lähetystoiminnan harjoittajille ovat kaikki "vasarat" korkean taajuuden sammutuksella, ja hampaan pinta on tarpeeksi kova kestämään HRC55-kulutustesti. Hiukkasten kitka ja kentän kuoppat lannoitteen levittäessä ei vaikuta tuotteidemme suorituskykyyn. Hinta on edullinen suoraan tehtaalta!
Lannoitteen siemenvaihteisto EP35 lannoitteiden lähetystoiminnan harjoittajalle

Lannoitteen siemenvaihteisto EP35 lannoitteiden lähetystoiminnan harjoittajalle

Ammattimaisena valmistajana ja toimittajana Kiinassa Raydafonin oma tehdas on luonut nerokkaasti lannoitteen siemenvaihteistoa EP35 lannoitteiden lähetystoiminnan harjoittajalle, joka on räätälöity lannoitteiden levittimille! Tuote sopii valtavirran lannoitteiden levitinmalleihin, ja nopeussuhde sovitetaan tarkasti EP35 -sarjaan. Laatikko on valmistettu erittäin lujasta suulake-alumiiniseoksesta, joka on kevyt, mutta jolla on voimakas iskäresistenssi ja joka kestää 8 tuntia jatkuvaa korkean intensiteetin toimintaa. Vaihteet ovat nitroituja, pinnan kovuus HV700 ja 50% kulutuksen vastustuskyky. Tutkimuksesta ja kehityksestä ja tuotannosta laatutarkastukseen ja lähetykseen hallitsemme koko prosessia ja tarjoamme sinulle tehokkaita ja kestäviä lannoitteiden levitintensiirtoratkaisuja erittäin kilpailukykyiseen hintaan!
Syöttösekoittimen vaihteisto TMR Mixer EP-RMG:lle

Syöttösekoittimen vaihteisto TMR Mixer EP-RMG:lle

Tehokkaana valmistajana ja toimittajana Kiinassa Raydafonin omassa tehtaassa valmistettu rehusekoittimen vaihteisto TMR-sekoittimelle EP RMG on suunniteltu erityisesti tarkkuusruokitukseen! Tuote sopii EP RMG -sarjan TMR-sekoittimiin, joiden nopeussuhteet vaihtelevat välillä 3:1 - 12:1. Laatikon runko on valmistettu paksunnetusta valuraudasta ja kestää 10 tonnin rehun sekoituskuorman. Hammaspyörät on hiiltynyt ja sammutettu, ja hampaiden pinnan kovuus saavuttaa HRC58:n ja kulutuskestävyys paranee 40%. Se on varustettu maahantuoduilla laakereilla, jotka tukevat 24 tunnin jatkuvaa toimintaa ilman häiriöitä. Tutkimuksesta ja kehityksestä kokoonpanoon, valvomme tiukasti laatua koko prosessin ajan ja tarjoamme tehokkaita ja vakaita voimansiirtoratkaisuja ranchesille erittäin kilpailukykyiseen hintaan!
Comerin vaihtosyöttösekoittimen vaihteisto

Comerin vaihtosyöttösekoittimen vaihteisto

Raydafonin valmistama korvaava C3A-syöttösekoittimen vaihteisto, jota käytetään sekoitusvaunujen ja TMR-syöttölaitteiden kanssa. Arvioitu 540 rpm:n sisääntulolle ja jopa 92 kW:n tuloteholle, 1-3/4 tuuman Z20 splined -tulo- ja -lähtöliitännöillä vakio C3A-asennuskuviolla. Kotelo on valurautaa; vaihteet on hiiltynyt ja sammutettu HRC55:een tai sitä korkeampaan kulumis- ja iskunkestävyyden vuoksi, ja maahantuodut nopeat laakerit kantavat sekoituskuorman jatkuvassa päivittäisessä käytössä. Tälle kuviolle on saatavilla suhteita 1:1 ja 1,8:1. Yhteensopiva Aksan, DAF Agron, Falke Maschinenbaun, Euromilkin ja Metal-Fachin sekoitusvaunujen kanssa. Comer ja C3A ovat Comer Industriesin tavaramerkkejä; Raydafon on itsenäinen valmistaja, eikä se ole sidoksissa niihin. Lähetä suhde ja valokuva vanhasta tyyppikilvestä asennusvahvistusta ja tarjousta varten 24 tunnin sisällä.
Luotettavana Maatalouden vaihteisto valmistajana ja toimittajana Kiinassa tuotteemme ovat läpäisseet CE -sertifikaatin. Jos haluat ostaa laadukkaita tuotteita, ota meihin yhteyttä.
