Planetary Gearbox Supplier for High Torque and Precision Applications

Planetaarivaihteiston valmistaja – suuri vääntömomentti, kompakti, tehokas

Raydafonon Kiinassa toimiva vähennysventtiilitehdas, jolla on suora toimitus. Tarjoamme planeettavähennyksiä, joilla on vakaa suorituskyky, kompakti rakenne ja kohtuullinen hinta automaatioon, suuren kuormituksen voimansiirtoon ja tarkkuusohjaukseen.

Rakenne ja materiaali

  • Erittäin luja seosteräsrakenne
  • Vaihteisto hiiltynyt, sammutettu ja tarkkuushiottu
  • Hampaan pinnan kovuus HRC60±2
  • Vahva väsymiskestävyys, suurempi kantavuus kuin perinteiset vaihdemekanismit

Suorituskyky

  • Kolmen hampaan symmetrinen verkkorakenne
  • Voimansiirtoteho yli 95 %
  • Vakaa toiminta, hiljainen, tasainen vääntömomentti
  • Soveltuu servojärjestelmiin, sähkösylintereihin, teollisuusrobotteihin, pyörillä liikkuviin alustaan

Kokoonpanoasetukset

  • Yksivaiheiset, kaksivaiheiset, kolmivaiheiset yhdistelmät
  • Nopeussuhteet 3:1 - 200:1
  • Lähtö: avaimen akseli, kiila-akseli, laippatyyppi, mukautettu ei-standardi liitäntä
  • Dynaaminen tasapainotus ja samankeskisyys testattu ennen toimitusta

Käytetään laajasti automatisoiduissa kokoonpanolinjoissa, pakkauskoneissa, CNC-laitteissa, kuljetuslaitteissa, tela-alustassa ja tuulivoiman ohjausjärjestelmissä. Olitpa integraattori, täydellinen konevalmistaja tai huoltopalvelun tarjoaja, voimme tarjota kustannustehokkaita voimansiirtoratkaisuja.Ota yhteyttälainausta varten.

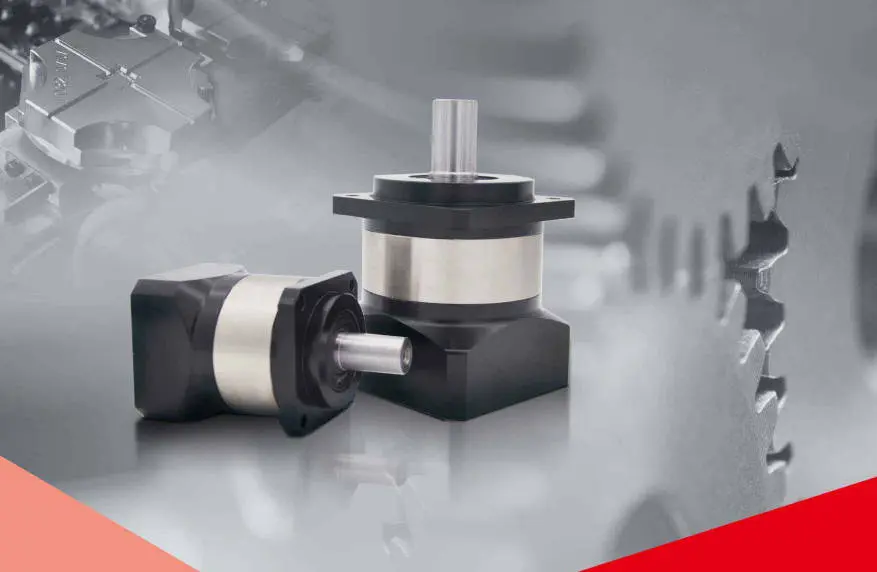

Raydafon planetary gearbox structure

Kuinka planeettavaihteisto toimii

Planeettavähennysosassa on kolme avainosaa: keskimmäinen aurinkopyörä (tuloratas), sen ympärillä pyörivä planeettapyörästö ja sisäinen vaihteistorengas, joka on kääritty ulkopuolelle.

Vaihe 1 – Tehonsyöttö Moottori käyttää aurinkovaihdetta pyörimään.
Vaihe 2 – Monihammasliitos Aurinkopyörä pyörittää useita planeettavaihteita. Nämä vaihteet pyörivät samalla kun ne pyörivät aurinkovaihdetta pitkin.
Vaihe 3 – Lähtöteho Teho välittyy ulostuloakselille hammaspyöriin kiinnitetyn planeettakannattimen kautta.

Tämä monihammasliitosmenetelmä jakaa voiman useiden vaihteiden kesken, mikä takaa tasaisen tehon, alhaisen melutason ja vahvemman kantavuuden kuin tavalliset hammaspyörärakenteet. Raydafonin planeettavähennykset tuottavat suuremman vääntömomentin samalla tilavuudella, kompakti rakenne laitteille, joissa asennustila on rajoitettu.

Yksivaiheinen

3–10:1

Kaksi vaihetta

15–100:1

Kolme vaihetta

Jopa 200:1

Koska sisäinen planeettavaihteisto muuttaa jatkuvasti voima-asentoa pyörimisen aikana, vaihteiston kuluminen on tasaista ja koko koneen käyttöikä on pidempi. Käytämme karkaistua seosterästä hammaspyöriä, tarkkuuslaakereita ja matalan välyksen kokoonpanostandardeja vakaan tehon ja korkean paikannustarkkuuden takaamiseksi. Soveltuu toistuviin start-stop-, eteen-taakse- ja matalan hitauskuormitusolosuhteisiin.

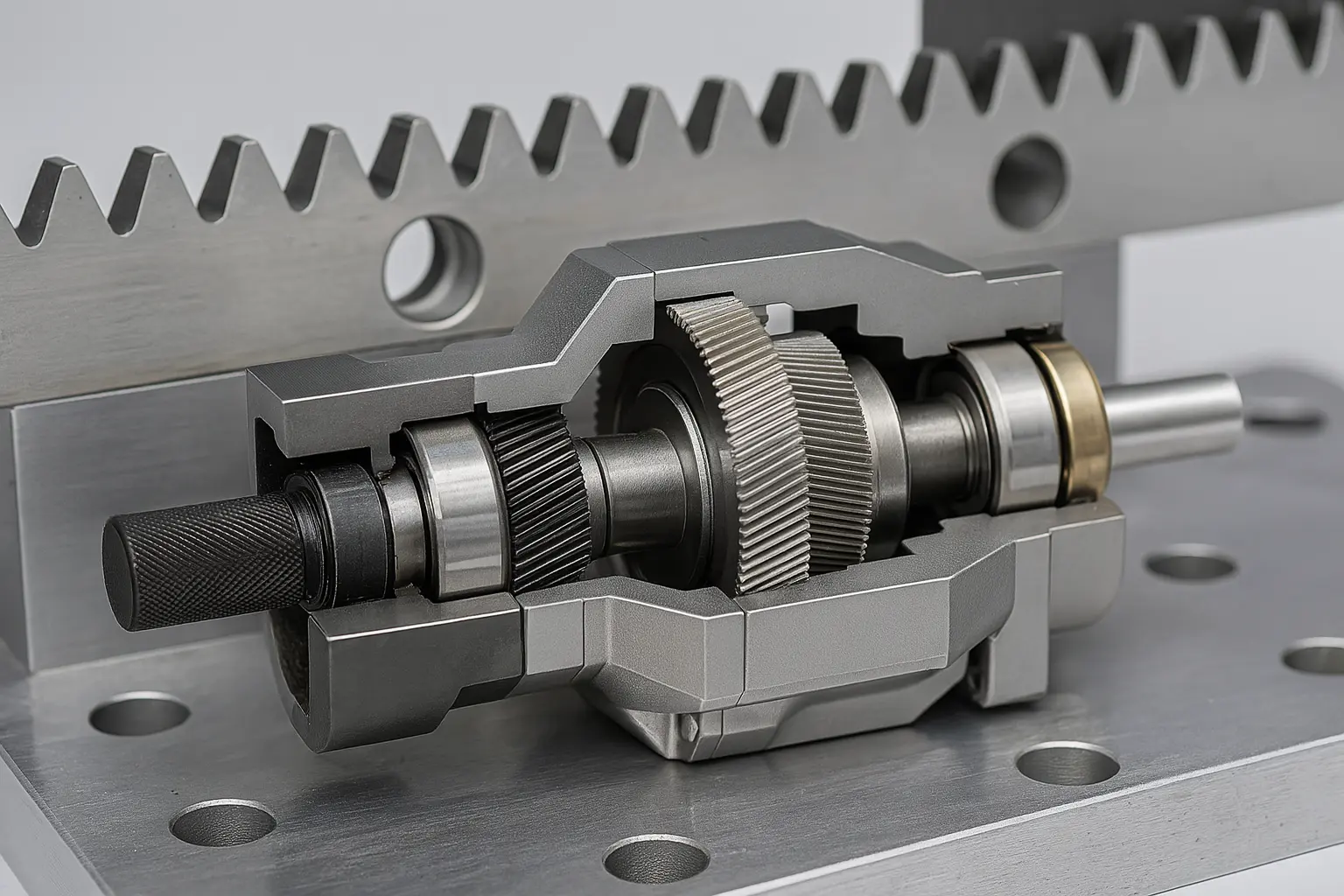

Planetary gearbox working principle

Kuinka laskea planeettavaihteiston välityssuhde

Välityssuhde määrää ulostuloakselin nopeuden ja vääntömomentin. Sillä on suora vaikutus laitteiden toimintatehokkuuteen ja kuormituksen yhteensovittamiseen.

Yhteinen rakenne: Sun Gear aktiivinen, sisärengas kiinteä, Planet Carrier -lähtö

i = 1 + (Zr ÷ Zs)

Zr = sisärenkaan hampaat  |  Zs = aurinkopyörän hampaat

Esimerkki

Aurinkopyörän hampaat: 20

Sisärenkaan hampaat: 60

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Moottori pyörii 4 kertaa, ulostuloakseli 1 kerran → 4:1

Raydafon standardisarja

Yksivaiheinen: 3-10

Kaksivaiheinen: 15–100

Kolmivaiheinen: raskaaseen kuormitukseen hidaskäyntisissä olosuhteissa

Yleinen alue: 3:1 - 100:1

Eri vaiheet asettavat päällekkäin sisäistä kitkaa, mikä vaikuttaa hieman tehokkuuteen. Olettaen, että nopeussuhde sallii, valitse tehokkaampi matalan tason yhdistelmä.

Raydafon voi suositella kohtuullista välityssuhdetta ja rakenteellista tasoa moottorin nopeuden, lähtönopeusvaatimusten ja kuormitusmomentin perusteella. Tarjoamme myös parametripiirustuksia ja valintaehdotuksia.Ota yhteyttäavuksi suhdelaskelmaan ja mallien sovittamiseen.

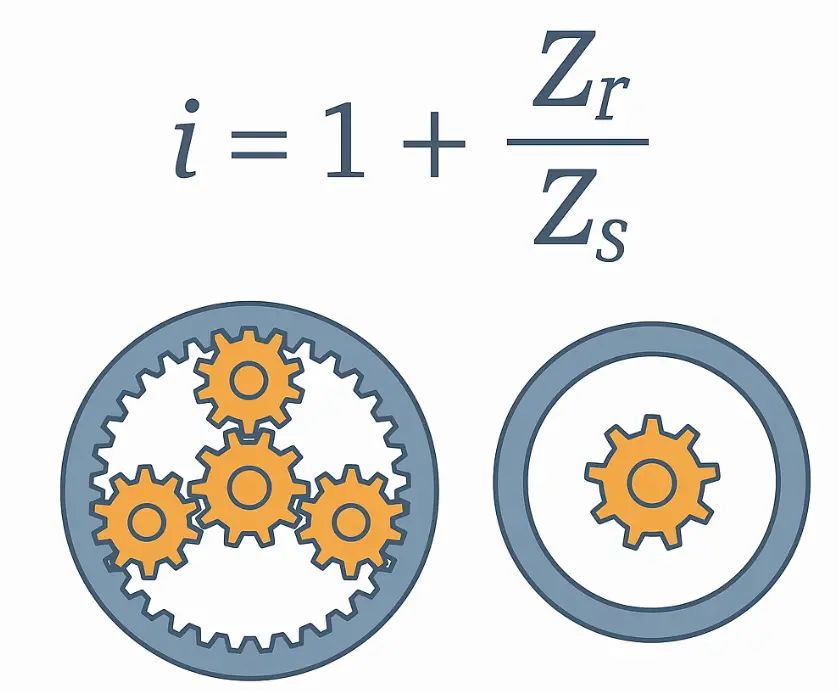

Planetary gearbox ratio calculation

View as

Yaw Drive planeettavaihteisto tuuliturbiiniin

Yaw Drive planeettavaihteisto tuuliturbiiniin

Yaw Drive planeettavaihteisto tuuliturbiinille – 12 runkokokoa, 1 000–80 000 N·m, suhteet 297:1–2 153:1, IP67 kolminkertainen pallografiittivalurautakotelo -40 °C - +60 °C kohteisiin. Vaihteistosarjat on hiottu ja hiottu HRC 58–62:een; kelluva planeetan kantaja pitää lähetysvirheen 0,08°:n sisällä puuskakuormituksen alla. Laippakiinnitetty kääntölaakerituki hyväksyy IEC-moottorin laipat suoraan uritetuilla tai integroiduilla hammasrattailla. Lähetä konepellin kääntömomentti, moottorin runko ja työpaikan korroosioluokka – palautamme vastaavan 2D-käyttöliittymäpiirustuksen ja tehtaan suoran tarjouksen 24 tunnin sisällä.
PG -sarjan syöttisekoitin planeetta vaihdelaatikko

PG -sarjan syöttisekoitin planeetta vaihdelaatikko

Paikallisena valmistajana ja toimittajana Kiinassa Raydafon on suunnitellut huolellisesti PG -sarjan syöttösekoittimen planeetta -vaihdelaatikko omassa tehtaassaan. Nopeussuhde vaihtelee välillä 3: 1 - 15: 1. Vaihteet on valmistettu erittäin lujasta seosteräksestä. Sammutuksen jälkeen hampaan pinnan kovuus saavuttaa HRC55: n, joka on kulutuskestävä ja iskunkestävä ja kestää vääntömomentin 1800N ・ m. Laatikko on valmistettu valuraudasta ja se on varustettu kaksinkertaisella tiivistekuurakenteella. Pöly- ja vedenkestävyys saavuttaa IP65: n, ja se voi toimia vakaasti tilan kosteassa ja pölyisessä ympäristössä. Tehtaan suoratoistomenetelmä tarjoaa sinulle edulliset ja luotettavat siirtotuotteet!
PGA-sarjan kairavetoinen planeettavaihteisto syöttösekoittimelle

PGA-sarjan kairavetoinen planeettavaihteisto syöttösekoittimelle

PGA-sarjan kairakäyttöiset planeettavaihteistot on rakennettu TMR-rehusekoittimille ja rehusyöttölaitteille, joita käytetään traktorin 540 rpm:n voimanoton avulla. Jatkuva vääntömomentti on välillä 3 810 N·m (PGA-502) - 42 000 N·m (PGA-4203/4204), suhteilla 11,1:1 - 662,8:1 ja standardinmukaisilla 1"3/8 Z6- tai 1"3/4 Z20-sisääntuloilla. Hammaspyörät ja akselit ovat erittäin lujaa seosterästä, kaasuhiiletetty noin HRC58 hampaiden pinnan kovuuteen; yksiosaisessa valurautakotelossa on kaksoistiiviste IP65-luokkaan pölyä, lietettä ja pesua varten. Valmistaja Raydafon omassa ISO 9001 -pajassaan Ningbossa, Kiinassa, OEM-sekoittimien rakentajille ja tilalle ja jälleenmyyjille. Mittasuhteet, ulostulolaipat ja asennuspinnat piirustuksen mukaan. Lähetä mikserimallisi tai piirustus vahvistettua valintaa ja tarjousta varten 24 tunnin sisällä.
Luotettavana Planetaarinen vaihdelaatikko valmistajana ja toimittajana Kiinassa tuotteemme ovat läpäisseet CE -sertifikaatin. Jos haluat ostaa laadukkaita tuotteita, ota meihin yhteyttä.
