Muovinen kierrehammaspyörä

Raydafon muovaa räätälöityjä muovisia kierrevaihteita POM- ja nailonista omassa tehtassaan Ningbossa, Kiinassa. Vakiotyökalut kattavat moduulit M0.1–M2.0, reiät Ø1.40–Ø3.05 mm, ulkohalkaisijat Ø10–Ø50 mm (jopa Ø120 mm tilaustyökaluilla) ja pintaleveydet 2.0–10.0 mm, työlämpötila-alueella -30 °C - +100 °C. Koska hampaan muoto valmistetaan ruiskumuotissa leikkauksen sijaan, kierrekulma ja profiili pysyvät yhtenäisinä koko erän ajan, ja vaihteet toimivat itsevoitelevasti ja hiljaisina – mitattu melu on noin 20 % pienempi kuin vastaavissa hammaspyöräkäytöissä samassa sovelluksessa. Lasitäytteisiä laatuja on saatavana, kun tarvitaan suurempaa vääntömomenttia tai jäykkyyttä, ja koneistettuja muovi- tai metallivaihteita on tarjolla, jos muovattu muovi ei täytä tehtävää. Lähetä piirustus tai näytetietosi työkalujen tarkastusta ja tarjousta varten 24 tunnin sisällä.

Muovinen kierrehammaspyörä — POM & Nylon, M0.1 - M2.0

Ruiskupuristetut kierrevaihteet pienille ajokoneille, jotka vaativat hiljaista käyntiä, ilman voitelua ja keveyttä. Vakiotyökalut kattavat moduulit M0.1–M2.0, reiät Ø1.40–Ø3.05 mm, ulkohalkaisijat Ø10–Ø50 mm ja pintaleveydet 2.0–10.0 mm, muotoiltu hammasgeometria leikattujen hampaiden sijaan – joten hampaasta hampaan konsistenssi pysyy koko erässä.

  • M0,1–M2,0Vakiomoduulivalikoima
  • Ø1,40–3,05Vakioporausalue
  • Ø10-50Ulkohalkaisija-alue (mm)
  • −30 - +100Käyttölämpötila (°C)

Muovisten kierrevaihteiden valmistaja Kiinassa – mukautettuja POM- ja nylon-kierrevaihteita

Raydafon muovaa muovisia kierrevaihteita omassa tehtassaan Ningbossa Kiinassa OEM-valmistajille, jotka tarvitsevat hiljaisen, itsevoitelevan vaihteen leikatun teräksen sijaan. Hammaspyörän hampaat muodostetaan ruiskumuotissa, joten kierrekulman, profiilin ja reiän asennon kiinnittää työkalu mieluummin kuin myöhemmässä työstövaiheessa – minkä vuoksi erästä erään hampaiden muoto pysyy yhtenäisenä ja yksikkökustannukset laskevat, kun työkalu on käynnissä. Tyypillisiä ostajia ovat pienkonerakentajat, lääketieteen ja laboratoriolaitteiden valmistajat, laite- ja pumppuvalmistajat sekä kaikki, jotka vaihtavat voidellun metallisen hammaspyöräparin huoltovapaaseen muoviseen.

Vakiotyökalut ovat nopein ja halvin reitti: lähetä moduuli, hampaiden määrä, kierrekulma, reikä ja pinnan leveys, ja jos muotti on olemassa, lainaamme varastotyökaluista. Jos geometria on uusi, rakennamme työkalun ja muotin piirustuksesi mukaan. Saman työpajan vastaavia tuotteita ovat mmkierrevaihteistometallivalikoima korkeampaa vääntömomenttia varten, täysimuoviset varusteetrivi kannus-, mato- ja sisäisissä muodoissa, jahammaspyörätjos asemasi ei tarvitse kierteistä päällekkäisyyttä.

Tekniset tiedot

  • TuotetyyppiKierrehammaspyörä (ruiskuvalettu)
  • VakiomoduuliM0.1 – M2.0
  • MateriaaliPolyasetaali (POM) / Nylon, lasitäytteiset lajit pyynnöstä
  • Normaali porausØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • UlkohalkaisijaØ10,0 – Ø50,0 mm, Ø120 mm asti räätälöidyillä työkaluilla
  • Kasvojen leveys (L)2,0 - 10,0 mm
  • Työlämpötila−30 °C - +100 °C
  • VoiteluItsevoiteleva, normaalikäytössä ei tarvita rasvaa
  • RäätälöintiModuuli M3.0:aan, hampaiden määrä, kierrekulma, poraus, napa, kiilaura, väri

Vakiomääritys. Poraus, ulkohalkaisija ja pinnan leveys ovat joustavia näytetyillä alueilla – kerro meille tarvitsemasi arvot.

Tyyppi Moduuli Materiaali Poraus Ulkohalkaisija Kasvojen leveys (L)
Helical vaihteisto M0.1 – M2.0 Polyasetaali (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (joustava) Ø10,0 – Ø50,0 mm (joustava) 2,0–10,0 mm (joustava)

Toleranssi ja kapasiteetti:muovattujen muovihammaspyörien toleranssialue on leveämpi kuin leikattujen metallihammaspyörien, ja tarkat luvut riippuvat moduulista, seinämän paksuudesta ja materiaalilaadusta. Ilmoita asennuksessa tarvitsemasi välys ja keskietäisyyden toleranssi tarjousvaiheessa – tarkistamme, mitä työkalut kestävät, tai suosittelemme leikkausvaihdetta, jos muovi ei täytä sitä.

POM tai nailon: oikean materiaalin valinta

Polyasetaali (POM)

Oletusvalinta pienille tarkkuusvaihteille. Matala kitka, korkea jäykkyys ja erittäin vakaat mitat kosteudessa, mikä pitää keskietäisyyden ja välyksen ennustettavana. Paras jatkuvatoimisiin vetoajoihin ja kokoonpanoihin, joissa vaihteen on kestettävä kuukausia.

Nylon (PA)

Kovempi ja iskunkestävämpi kuin POM, vaimentaa paremmin iskuja ja tärinää, mutta imee kosteutta ja muuttaa kokoa hieman kosteuden mukana. Soveltuu ajoittaiseen, iskukuormitettuun tai voimakkaaseen tärinäkäyttöön tiukan toleranssin asemoinnin sijaan.

Lasillä täytetyt lajikkeet

Lasikuidun lisääminen lisää lujuutta ja jäykkyyttä suuremman vääntömomentin saavuttamiseksi ja parantaa virumisvastusta korotetussa lämpötilassa, mutta lisää muotin kulumista ja vähentää hieman luonnollista vaimennusta. Neuvomme tehtäviesi arvosanasta ja odotetusta käyttöiästä.

Jos vääntömomenttisi ylittää sen, mitä valettu muovi kestää, rehellinen vastaus on leikattu vaihde – katso meidänkeinuvaihdeja kierrevaihteisto metallia. Lainaamme mieluummin oikean osan kuin myymme vikaantunutta muovia.

Tuotetiedot

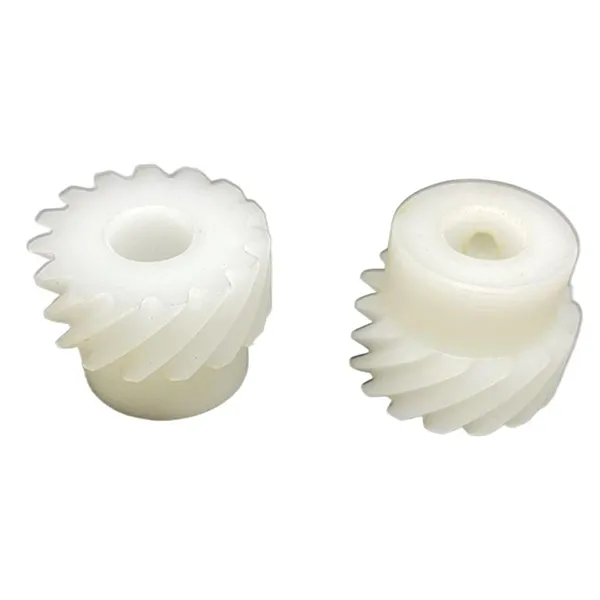

Alla olevissa kuvissa on muovatut muoviset kierrehammaspyörämme: hammasmuoto, navan ja porauksen viimeistely sekä koottu hammaspyöräsarja.

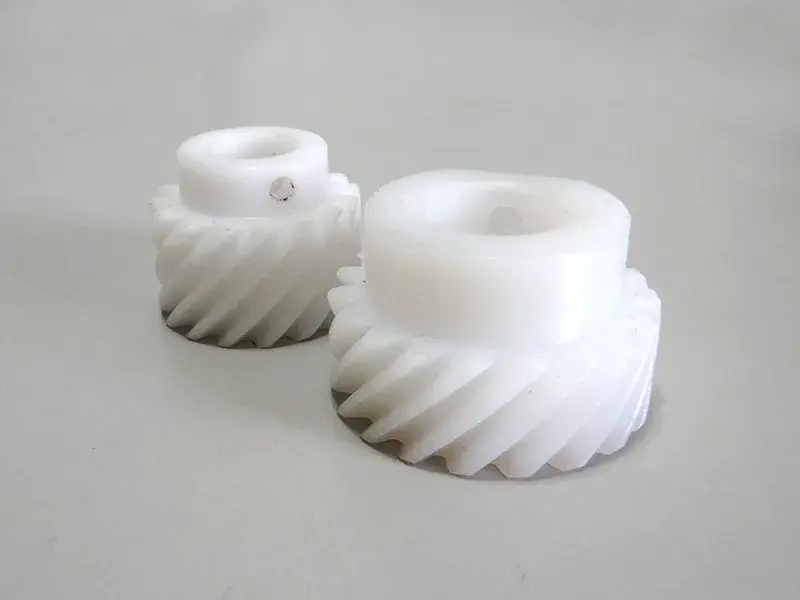

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Valettu muovinen kierrehammaspyörä — kierrekulma, hampaan muoto ja viimeistelty poraus.

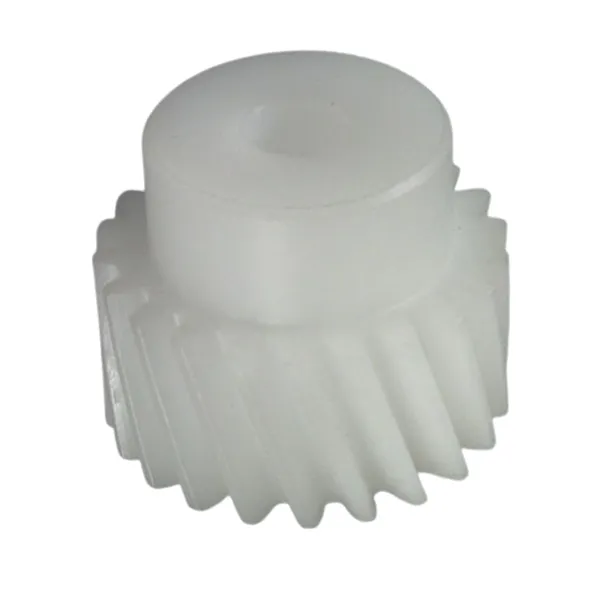

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Vakio POM-kierrevaihteisto navalla ja tarkkuusreiällä.

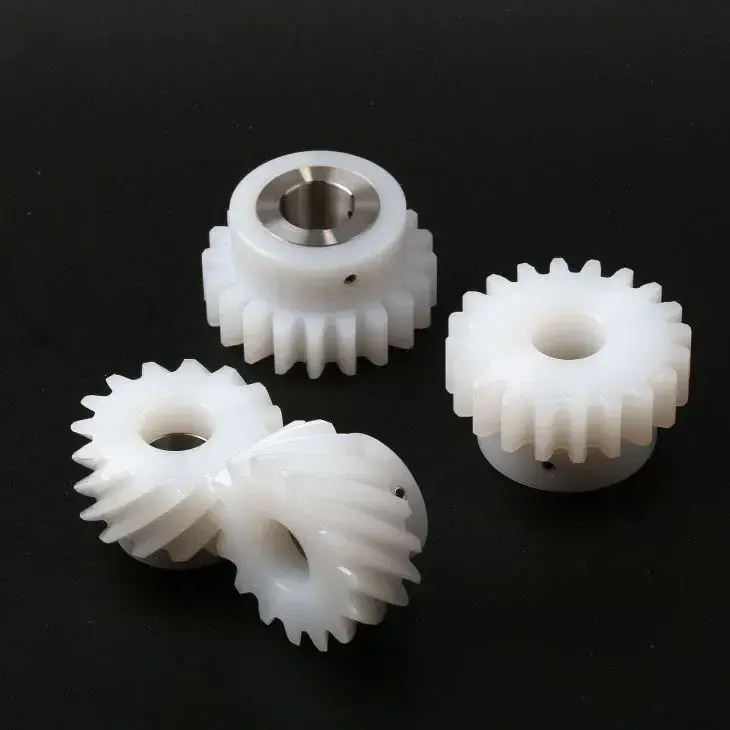

Plastic helical gear set assembled in a small drive application
Muovinen kierrevaihteisto, joka on koottu pieneen vetolaitteeseen.

Tärkeimmät edut

  1. 01

    Itsevoiteleva

    POM ja nylon kulkevat toisiaan tai terästä vasten ilman öljy- tai rasvakalvoa, joten aiemmin voitelukammiota, tiivisteitä ja huoltoväliä tarvinnut vaihdelaatikko voidaan rakentaa huoltovapaaksi.

  2. 02

    Hiljainen lähetys

    Kierrehampaan kierrepäällekkäisyys kytkeytyy asteittain yhden iskun sijaan, ja polymeeri itse vaimentaa tärinää – vaihteissamme mitattu melu on noin 20 % pienempi kuin saman sovelluksen vastaavissa hammaspyöräkäytöissä.

  3. 03

    Pienempi edestakaisen paino

    Valettu muovi on paljon kevyempää kuin teräs tai messinki, mikä leikkaa käytettävien osien inertiaa. Sillä on merkitystä käsityökaluissa, kannettavissa instrumenteissa, pienissä paikannusmekanismeissa ja muissa painoherkissä tuotteissa.

  4. 04

    Korroosion ja kemikaalien kestävyys

    Tekniset muovit eivät ruostu ja kestävät useimpia happoja, emäksiä, pesuaineita ja elintarvikkeiden kanssa kosketuksiin joutuvia puhdistusaineita, joten vaihteisto voi toimia kosteissa, huuhtoutuneissa tai lievästi syövyttävissä ympäristöissä, joissa metallivaihteisto tarvitsee pinnoitusta.

  5. 05

    Tasainen muotoiltu geometria

    Hammasmuoto tulee muotin ontelosta, joten erän jokainen osa on olennaisesti identtinen – ei leikkurin kulumista, ei profiilin vaihtelua ja paljon vähemmän tarkastusta.

  6. 06

    Hinta suoraan tehtaalta

    Työkalu, muovaus ja tarkastus tapahtuvat saman katon alla, ilman kaupankäyntimarginaalia. Yksikköhintaa ohjaa työkaluvaihe, ei keskikerros.

Kuinka kierrehammaspyörä siirtää vääntömomenttia

Hammaspyörän hampaat kohtaavat paritushampaat kerralla. Kierrehammaspyörän hampaat on asetettu kulmaan akseliin nähden, joten kosketus alkaa hampaan toisesta päästä ja pyyhkäisee toiselle, samalla tavalla kuin vetoketju sulkeutuu. Kuorma kasvaa siis vähitellen törmäyksen sijaan, mikä on tärkein syy, miksi kierukkapari kulkee tasaisemmin ja hiljaisemmin kuin kannuspari samalla nopeudella ja kuormituksella.

Toinen vaikutus on kuorman jakaminen. Koska useat hampaat ovat kosketuksessa millä tahansa hetkellä tällä vinoviivalla, tietyn vääntömomentin välittämiseen tarvittava voima jakautuu suuremmalle alueelle hampaan kylkeä, joten paikallinen kosketuspaine on pienempi ja pinnan kuluminen hitaampaa. Yksittäinen muovihammas, joka kantaa koko kuorman, muotoutuisi; Hammassarja ei jaa sitä – juuri siksi kierteinen geometria sopii suhteellisen pehmeille materiaaleille, kuten POM ja nailon.

Kierrehampaat tuottavat myös aksiaalisen työntövoiman akselia pitkin, joten akselin laakerien tai painelevyjen on kestettävä se. Tämä on yksi suunnittelukohta, joka kannattaa tarkistaa ennen kuin pyörähtää hammaspyörän tilalle: hampaiden päällekkäisyys lisää hiljaisuutta ja kuormituksen jakamista, mutta se antaa ylimääräistä aksiaalista voimaa muulle kokoonpanolle.

Sovellukset

  • Pienet vaihdemoottoritHiljaiset vähennysvaiheet
  • Lääketieteelliset ja laboratoriolaitteetPuhtaat, voitelemattomat käyttölaitteet
  • Ruoka- ja juomatarvikkeetPestävät, kemiallisesti kestävät osat
  • Toimisto- ja kodinkoneetHiljainen käyttö ja ajastimet
  • Autojen tarvikkeetPeilit, istuimet, salvat, pienet toimilaitteet
  • Instrumentointi ja robotiikkaKevyet, matalahitaiset asemointikäytöt
  • Myynti- ja jakeluautomaatitItsevoitelevat pitkäikäiset mekanismit
  • Pumput & venttiilitRuostumaton sisäinen vaihteisto

Jos hakemustasi ei ole luettelossa, lähetä piirustus tai näyteosa. Useimmissa tapauksissa voimme varmistaa moduulin, reiän ja kierrekulman perusteella, sopiiko vakiotyökalu vai tarvitaanko uusi muotti.

Ostajan UKK

  • Ovatko nämä vaihteet valettu vai koneistettu muovitangosta?Ne on ruiskuvalettu terästyökaluilla, mikä pitää hampaiden geometrian samana koko erässä ja alentaa yksikkökustannuksia. Koneistettuja muovivaihteita on saatavana prototyyppeihin ja erittäin pieniin määriin.
  • Mikä on suurin vääntömomentti, jonka muovinen kierrevaihteisto voi kantaa?Se riippuu moduulista, kasvojen leveydestä, hampaiden määrästä ja materiaalilaadusta, joten emme julkaise yhtäkään lukua. Lähetä vääntömomentti, nopeus ja käyttösuhde, niin suosittelemme moduulia ja materiaalia tai kerromme, tarvitseeko työ metallivaihteen sijaan.
  • Pitääkö vaihteisto voidella?Ei normaalissa työssä. POM ja nylon ovat itsevoitelevia. Suurinopeuksisessa tai suurella kuormituksella jatkuvassa käytössä pieni määrä yhteensopivaa rasvaa voi pidentää käyttöikää, ja kerromme sen tarjousvaiheessa, jos velvollisuutesi tarvitsee sitä.
  • Mitä toleransseja pystyt pitämään porauksen ja hammasmuodon suhteen?Valetut osat pitävät leveämmän nauhan kuin leikatut hammaspyörät. Kerro meille asennuksessa tarvitsemasi keskietäisyyden ja välyksen toleranssi, niin varmistamme, vastaako työkalu siihen, tai tarjoa koneistetun osan, jos se ei riitä.
  • Mikä on räätälöidyn vaihteen työkalukustannukset ja toimitusaika?Työkalukustannukset riippuvat moduulista, onteloiden lukumäärästä ja hammaspyörän koosta; suuremmat moduulit ja moniontelotyökalut maksavat enemmän. Kun piirustus on hyväksytty, vahvistamme työkalun läpimenoajan ja näyteaikataulun tarjouksella, yleensä 24 tunnin kuluessa piirustuksen vastaanottamisesta.
  • Voitko yhdistää jo käyttämämme näyteosan?Kyllä. Lähetä näyte tai mitoitettu piirustus – moduuli, hammasluku, helix-kulma, poraus, pinnan leveys ja materiaali. Tarkistamme, sopiiko se olemassa olevaan työkaluun vai tarvitseeko se uuden muotin, ja teemme tarjouksen kummallakin tavalla.

Aiheeseen liittyvät tuotteet ja lisätietoa

Pyydä tarjous muovisesta kierrevaihteesta

Lähetä piirustus- tai näytetiedot — moduuli, hampaiden lukumäärä, helix-kulma, poraus, pinnan leveys, materiaali ja määrä. Vahvistamme, sopivatko vakiotyökalut vai tarvitaanko uusi muotti, ja vastaamme hinnan ja toimitusajan 24 tunnin kuluessa.

Lähetä kysely nyt

* Mainitut luvut (melunvaimennus, lämpötila-alue, moduuli- ja porausalueet) viittaavat vakiotyökaluihin ja normaaleihin käyttöolosuhteisiin. Vahvista lopullinen piirustus ja materiaaliluokka ennen tilaamista.
