Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon-nivelakseli – mitä teemme ja miten rakennamme sen

Tehtaamme ja kokemuksemme

  • Keskitymme nivelakseleiden tutkimukseen ja kehitykseen ja valmistukseen, ja meillä on pitkä kokemus maatalouden voimansiirtojärjestelmistä.
  • Oma tehtaamme sijaitsee Kiinan maatalouskoneteollisuuden klusterissa.
  • Hallitsemme koko prosessia: materiaalin hankintaa, taontaa, koneistusta, kokoonpanoa ja testausta.
  • Toimitamme täyden valikoiman voimanottoakseleita ruohonleikkureille, jyrsijöille, lannoitteiden levittimille, murskaimille ja muille.
  • Tuotteemme menevät Eurooppaan, Amerikkaan, Lähi-itään, Etelä-Amerikkaan ja muille kehittyneille maatalousmarkkinoille.

Suunnittelun painopiste: turvallisuus, monipuolisuus, kestävyys

  • Jokaisessa vetoakselissa käytetään erittäin lujaa hiiliteräsputkea ja taottuja teräshaarukoita.
  • Suuri lujuus ja suuri vääntömomentti – vakaa raskaassa kuormituksessa ja korkeataajuisessa käytössä.
  • Tarjoamme useita kansainvälisiä standardiliittymiä: italialainen CE-tyyppi, saksalainen WAL-tyyppi, amerikkalainen ASAE-standardi jne.
  • Tämä tekee akseleistamme yhteensopivia eri maatalouskonemerkkien kanssa.

Sisäänrakennetut turvallisuusominaisuudet

  • Turvasuojus ja vääntömomenttia rajoittava kytkin ovat vakiona – estää ylikuormitusvauriot ja henkilövammat.
  • Jotkut huippuluokan mallit tukevat nopeaa liittämistä ja irrottamista – helppo vaihtaa ja korjata ulkona.
  • Voiteluaukon asento on hyvin suunniteltu tiivisterakenteella - pidentää voitelujaksoja ja vähentää päivittäistä huoltoa.
  • Jokaiselle sarjalle tehdään dynaaminen tasapainotus ja lujuusiskutestit ennen tehtaalta lähtöä – ei epänormaalia tärinää suurilla nopeuksilla.

Räätälöinti ja tarjonta

  • Palvelemme maatalouskoneiden OEM-valmistajia ja vähittäismyyntikanavia – tiedämme eri toimialojen erot.
  • Tuemme näytteiden räätälöintiä ja epästandardista erätuotantoa.
  • Joustavat toimitusjaksot; tekninen tiimimme auttaa valinnassa ja käyttöliittymän sovittamisessa.
  • Vakiomallit ovat aina varastossa ja voidaan lähettää samana päivänä.

Missä nivelakseleitamme käytetään

  • Keskikokoiset ja suuret maatalouskoneet
  • Puutarhavarusteet
  • Karjan rehukoneet

Jos sinulla on erityinen sovellus,ota meihin yhteyttäpiirustuksia, teknisiä käsikirjoja tai näytetestausta varten. Räätälöimme sinulle sopivan siirtoratkaisun.

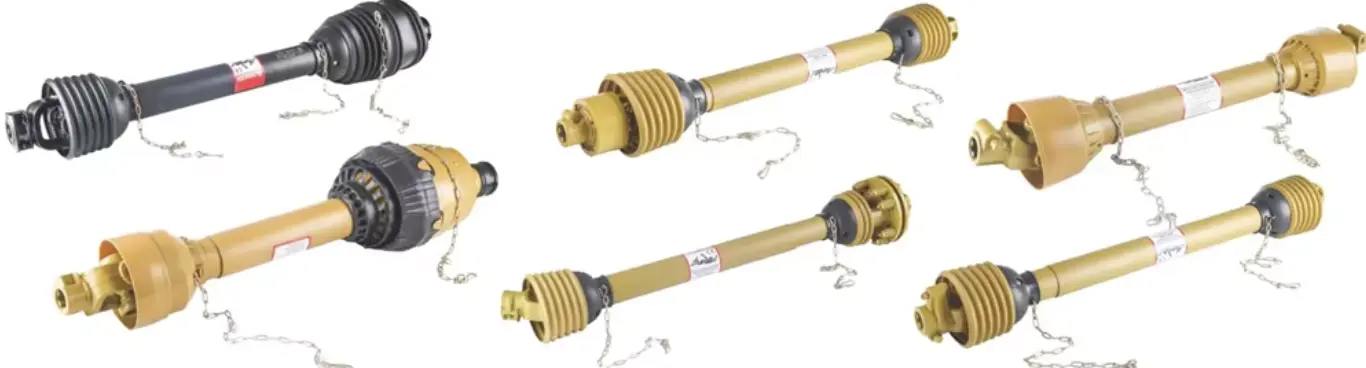

Raydafon PTO Shaft

Kuinka irrottaa voimanotto vaihteistosta

Voimanottoakselin irrottaminen ei ole monimutkaista, mutta se voi vahingoittaa liitännän komponentteja tai aiheuttaa turvallisuusriskejä. Näin suosittelemme tekemään sen.

Ennen kuin aloitat

  • Katkaise ensin virtalähde.
  • Varmista, että laite on täysin sammutettu ennen kuin aloitat.

Tarkista yhteystyyppi

  • Useimmissa Raydafon-nivelakseleissa on turvalukkorakenne.
  • Etsi työntötyyppinen kiinnitysrengas tai salpa läheltä vaihteiston päätä.
  • Joissakin malleissa käytetään ruuveja – tarvitset kuusio- tai Torx-avaimen.

Poistovaiheet

  • Tartu vaihteiston lähellä olevaan suojukseen ja vedä sitä varovasti taaksepäin, jotta liitäntä tulee näkyviin.
  • Napinkiinnitysrengastyyppi: paina rengasta toisella kädellä ja vedä akseli varovasti ulos toisella kädellä.
  • Ruuvityyppi: kierrä kiinnitysruuvi irti ja vedä sitten varovasti.

Mitä varoa

  • Älä vedä rajusti tai ravista liikaa – tämä voi vaurioittaa vaihteiston uraa tai laakerin öljytiivistettä.
  • Jos käyttöliittymä on ruostunut ja jumissa, suihkuta voitelevaa ruosteenpoistoainetta, odota muutama minuutti ja yritä sitten hitaasti.
  • Jos se on edelleen vaikeaa, napauta kuoren reunaa varovasti kumivasaralla kahdesti, jotta se löystyy.

Poiston jälkeen

  • Tarkista spline-liitäntä purseiden, kulumisen tai muodonmuutosten varalta.
  • Jos löydät ongelman, älä asenna sitä kovaa – vaihda ensin lisävaruste.
  • Raydafonin voimanottoakseleissa ja vaihteistoissa on vakioliitännät — kohdista suunta ja ne menevät takaisin ilman raakaa voimaa.

Jos osut epävarmaan rakenteeseen tai tukkoon,ota yhteyttä Raydafonin tekniseen tukeen. Voimme tarjota rakennepiirroksia tai video-opastusta mallisi perusteella, jotta et viivyttele viljelyaikatauluja.

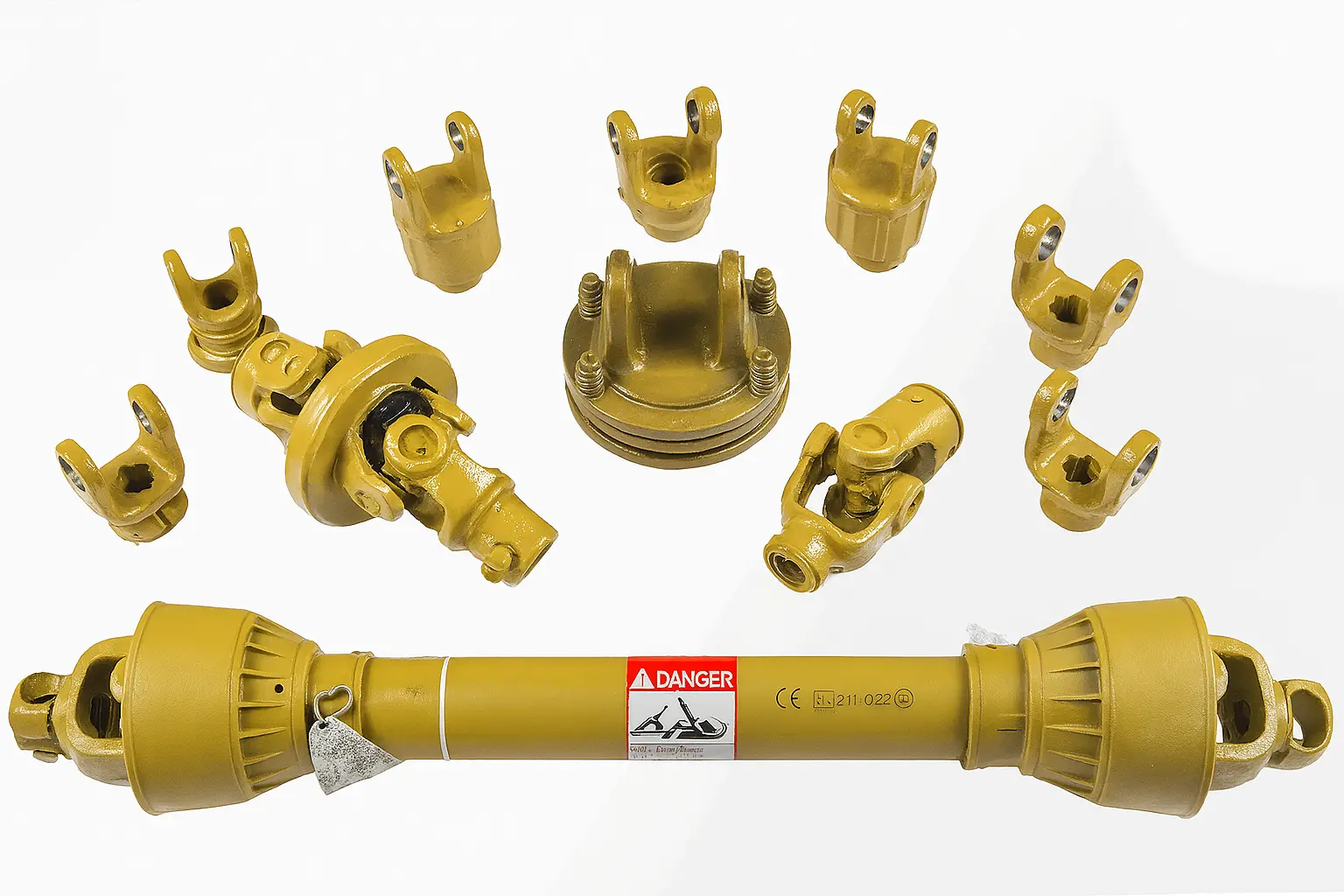

PTO shaft removal

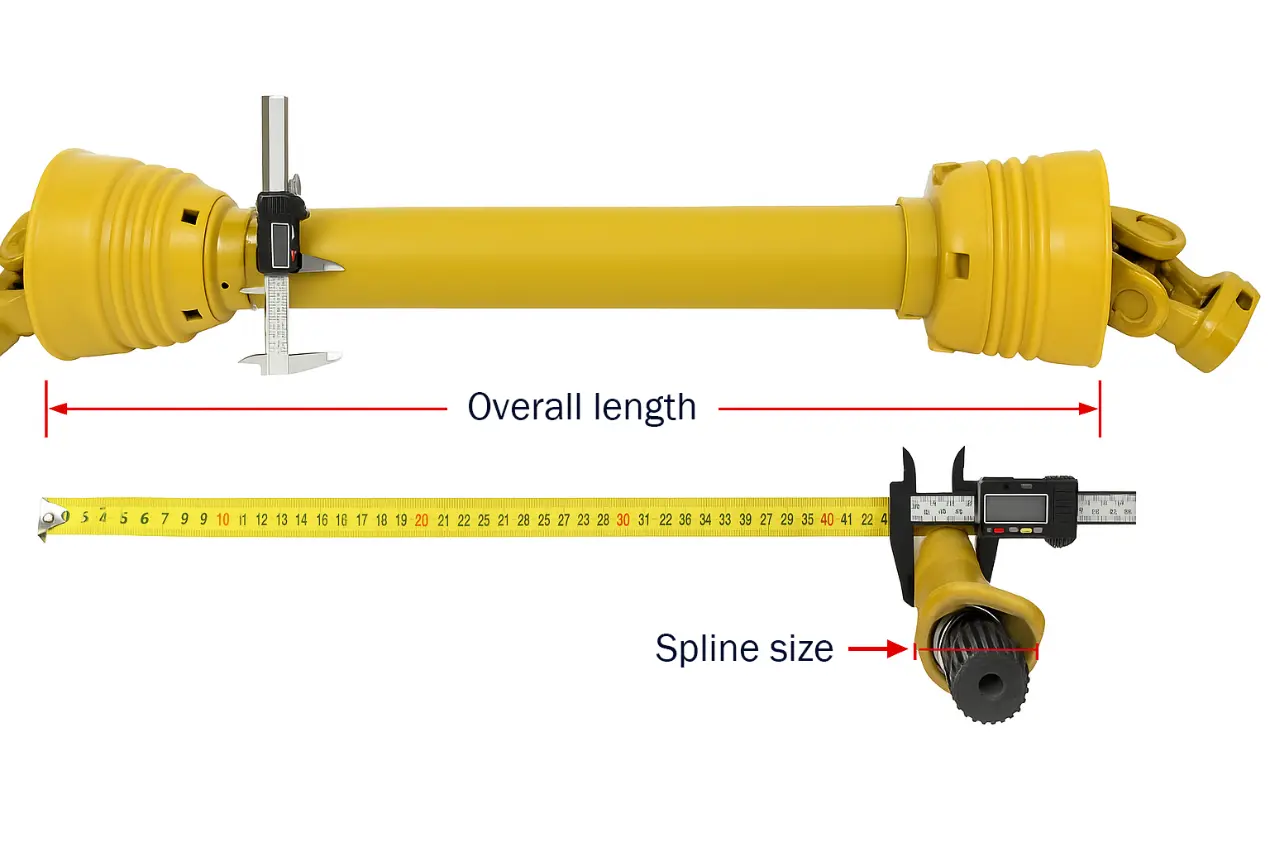

Kuinka mitata voimanottoakseli

Ennen nivelakselin vaihtamista tai mukauttamista tarkka mittaus on kriittinen. Väärä koko vaikuttaa asennukseen ja voi aiheuttaa huonon toiminnan tai laitevaurion. Suosittelemme akselin irrottamista laitteesta ennen mittausta.

1. Kokonaispituus

  • Mittaa päästä päähän sisään vedetyssä tilassa.
  • Tämä tarkoittaa yhden haarukan ulkoreunasta toisen haarukan ulkoreunaan.
  • Älä mittaa vain vaipan pituutta - se on epätarkka.

2. Spline-koko (lähtöliitin)

  • Yleiset spline-tiedot: 1-3/8" 6 hammasta, 1-3/8" 21 hammasta, 1-3/4" 20 hammasta jne.
  • Käytä jarrusatulaa mittaamaan uran ulkohalkaisija.
  • Laske spline-hampaiden määrä.
  • Raydafon-liittimet tukevat useita kansainvälisiä standardeja, jotka mahdollistavat helpon telakoinnin eri merkkien kanssa.

3. Putken halkaisija tyyppi ja rakenne

  • Keskiosa on yleensä kuusikulmainen putki, tähtiputki tai neliöputki.
  • Tämä määrittää vääntömomentin kapasiteetin ja teleskooppialueen.
  • Mittaa vastakkaisten sivujen välinen etäisyys vernier-satulalla (rinnakkaiset sivut kuusikulmaisille putkille, hammasväli tähtiputkille).
  • Tallenna koko teleskooppiisku.

4. Turvallisuussuojarakenne

  • Tarkista, onko holkki valmis.
  • Tarkista, onko akselin molemmissa päissä liukuesterenkaita.
  • Tämä auttaa määrittämään, voidaanko käyttöakselia jatkaa käyttöä.

Jos et ole varma kuinka mitata, tai olet huolissasi mittausvirheestä, ota valokuva ja lähetä tietosi Raydafonin tekniselle tiimille. Tarjoamme mittapiirustusvahvistuksen, nopeat sovitussuositukset tai mukautetun käsittelyn. Valitset oikeanPTO akselija käytä sitä heti asennuksen jälkeen ilman muutoksia.Ota yhteyttäsaadaksesi ilmaisen mittavahvistuslomakkeen tai ohjevideon.

PTO shaft measurement

Tietoja Raydafonista

Raydafon on voimansiirto- ja hydraulitekniikkaan keskittynyt valmistaja. Olemme palvelleet pitkään maatalouslaitteita, teollisuusautomaatiota ja uusia energia-aloja.

  • Sijaitsee voimansiirto-osien teollisessa ydinhihnassa Kiinassa.
  • Täydellinen toimitusketjujärjestelmä ja itsenäiset prosessointiominaisuudet.
  • Integroitu tehdasjärjestelmä: T&K, valu, viimeistely, kokoonpano ja testaus.
  • Pidämme laadusta perustana, toimituskriteerinä ja palveluna tukena.
  • Tarjoamme vakaita ja luotettavia voimansiirtoratkaisuja globaaleille asiakkaille.

Tuotevalikoimamme

  • Tehokkaat matovaihteistot
  • Kompaktit ja suuret planeettavaihteistot
  • Hydraulisylinterit maatalouskoneisiin ja konepajalaitteisiin
  • Vakioosat ja epätyypillinen räätälöinti – vastaamme nopeasti ja tarjoamme joustavia ratkaisuja.

Sovellukset ja markkinat

  • Kylvö- ja lannoituskoneet
  • Sekoituslaitteet
  • Aurinkosähköiset seurantajärjestelmät
  • Nostolavat
  • Viedään Kaakkois-Aasiaan, Etelä-Amerikkaan, Itä-Eurooppaan, Lähi-itään ja muihin maihin.

Jokainen erä läpäisee useita tehdastarkastuskierroksia: vääntömomenttitestaus, tiivistystesti, kokoonpanon toleranssitarkastus. Jokainen tuote on rakennettu "toimimaan vakaasti ja toimittamaan ajallaan".

Jos etsit luotettavaa kiinalaista vaihteisto- ja hydrauliosien tehdasta ja toimittajaa, Raydafon on kumppani, jota et voi jättää väliin. Toivotamme maailmanlaajuiset asiakkaat tervetulleiksi keskustelemaan yhteistyöstä piirustusten ja näytteiden kanssa. Autamme asiakkaita rakentamaan tehokkaita ja kestäviä mekaanisia järjestelmiä kilpailukykyisin hinnoin, ammattitaidolla ja jatkuvalla vakaalla toimituksella.

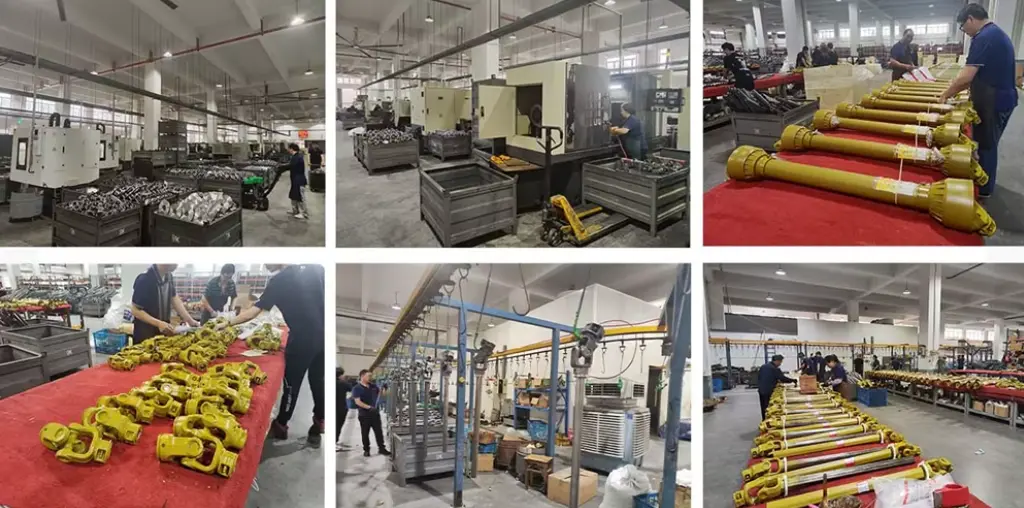

Raydafon factory

View as

Nivelakseli Krone-pyöröpaalaimeen

Nivelakseli Krone-pyöröpaalaimeen

Krone pyöröpaalaimen voimanottoakselin päällyste KR100/125/155/130/160, 1500/1800, 1500V/1250 MC ja 1250/1550. Koon 4 vakio- ja koon 4 CV-vaihtoehdoissa käytetään 1210-akselia, jossa on 1.375-6 kiila. Koko 6 CV on saatavilla 1500/1800 ja valikoiduille 1250/1500 kokoisille; 1500V/1250MC käyttää 2380 tai 2480 CV jännitteellä 1.375-6. Kytkinvaihtoehtoja ovat FT34 1 000 N·m, FT32 1 000 N·m, FT42 1 450 N·m, K64/2 katkaisu 1 050 tai 1 500 N·m ja FF1 1 000 N·m. CV:n perusosanumerot ovat 71R4121UCW07000 CAT3/540:lle ja 71R6121UCW07000 CAT4/540:lle, molemmat 1.375-6. MOQ, räätälöinti ja toimitusaika ilmoitetaan tilauskohtaisesti, kun paalaimen malli ja olemassa oleva akselikonfiguraatio on vahvistettu.
Voimanottoakseli Case IH -pyöröpaalaimiin

Voimanottoakseli Case IH -pyöröpaalaimiin

Voimanottoakseli Case IH -pyöröpaalaimeen — kattaa RB444, RB454, RB455A, RB464, RB554 ja RB564 sekä RB454 Säilörehu- ja RB454 Roottorileikkuriversiot. CAT4 ja CAT5 vakionopeusvoimansiirto kitkakytkimellä; syöttöspline 1.375-6 tai 1.375-21 traktorista riippuen; tehontarve 40–100 hv (30–75 kW). Kytkimen vääntömomentit ovat 1 000 N·m (CAT3/S4) – 1 800 N·m (CAT4/S6). Lähetä paalaimesi malli ja traktorin voimanoton rihla — vahvistamme voimansiirtoluokan, kytkimen vääntömomentin ja akselin pituuden ja palautamme tehdashinnan 24 tunnin kuluessa.
Pto -akseli New Holland Square Balers 900 -malleille

Pto -akseli New Holland Square Balers 900 -malleille

Tämä Raydafonin huolellisesti rakentaman New Holland Square Balers 900 -mallin voimanotto -akseli on suunniteltu New Holland 900 -sarjan neliöpaalaimille. Se ottaa käyttöön kiinteän sitruunaputken rakenteen ja on varustettu vakiona 1-3/8 "Z6-spline-rajapinnalla molemmissa päissä varmistaaksesi sujuvan ja tehokkaan voimansiirron ja sopivat laitteillesi. Ammatillisen valmistajan ja luotettavan toimittajan Kiinan toimittajana toimittamme suoraan tehtaalta, jotta voimme tarjota sinulle erinomaisen laadun ja kilpailukykyisen hintatuotteen sujuvien paalistusoperaatioiden varmistamiseksi.
Pto -akseli New Holland Bigbaler Square Balers 330 340

Pto -akseli New Holland Bigbaler Square Balers 330 340

Tunnettuina valmistajana ja toimittajana Kiinassa Raydafon on rakentanut huolellisesti tämän voimanotto-akselin New Holland Bigbaler Square Balers 330 340: lle omassa tehtaassaan! Se käyttää erittäin lujaa 40CR-seosteräsakselia, jossa on kaksinkertainen suljettu ristin universaali nivel, vääntömomentti 3500 nm ja on yhteensopiva 540/1000 rpm: n nopeusrajapinnan kanssa. Tuote vastaa tarkasti uuden Holland 330/340 paalaimen teholiittymää, ja asennus on kätevä ja vakaa. Lähdetehdana Raydafon tarjoaa sinulle luotettavia siirtoratkaisuja edulliseen hintaan, mikä tekee paalaamisesta tehokkaamman!
Nivelakseli New Holland lautasmalleihin

Nivelakseli New Holland lautasmalleihin

Ammattimainen valmistaja, joka on syvästi mukana maatalouden voimansiirron alalla Kiinassa, Raydafon räätälöi voimanottoakselin New Hollandin lautasniittokoneisiin. Se käyttää erittäin lujaa seosterästä akselia, jossa on kaksiriviset kartiorullalaakerit, jotka kestävät 3200 Nm vääntöä ja mukautuvat New Hollandin täyden valikoiman kiekkoniittokoneiden teholiitäntään. Tämän tuotteen pinta on käsitelty kolmella nanokeramiikkaruiskukerroksella, ja korroosionkestävyys on 60 % korkeampi kuin perinteisillä prosesseilla. Koska Raydafon toimittaa sen suoraan tehtaalta, sen hinta on 25 % alhaisempi kuin eurooppalaisilla brändeillä, ja se voi tarjota myös epätyypillisiä räätälöintipalveluita, mikä tekee siitä kustannustehokkaan vaihtoehdon karjatiloihin leikkuulaitteiden päivittämiseen.
Liukukytkimen voimanotto lautasleikkuri 1340:lle

Liukukytkimen voimanotto lautasleikkuri 1340:lle

Tukkumyynti liukukytkimen voimanottoakseli lautasniittokoneisiin 1340 / Hesston 1340 ja 1345. 55N kaksinkertainen CV-asennelma korvaa traktorin puolen 80 asteen vetonivelen ja lautaspuolen 50 asteen vetonivelen. Traktorin kytkentä on tyypillisesti 1,375-21; työkoneliitäntä on 1,50" pyöreä puristin; rakenteessa käytetään 1-3/8" 6-uritettuja päitä. Kaksoislevykitkakytkin on asetettu 2 800 N·m:n luistomomentille ja kytkeytyy uudelleen päälle ylikuormituksen jälkeen. Osanumerot 14656849, 82-14656849 ja 83-14656849 on lueteltu täydelliselle kokoonpanolle, työkoneen puolikkaalle ja traktorin puolikkaalle. Yhteensopivuus sisältää Hesston 1340/1345, valitse CaseIH 8312, Massey Ferguson PTD 12 ja New Idea 5512. MOQ, räätälöinti ja toimitusaika ilmoitetaan tilauskohtaisesti, kun osanumero ja liitoskoko on vahvistettu.
Luotettavana PTO akseli valmistajana ja toimittajana Kiinassa tuotteemme ovat läpäisseet CE -sertifikaatin. Jos haluat ostaa laadukkaita tuotteita, ota meihin yhteyttä.
