Mitkä ovat hydraulisten sylinterien luokitukset?

Hydrauliset sylinterit, koska hydraulijärjestelmien ydinkäyttöiset komponentit ovat pääasiassa vastuussa hydraulisen energian tehokkaasta muuntamisesta mekaaniseen energiaan, saavuttaen lineaarisen edestakaisen liikkeen tai heiluttavan liikkeen. Sen rakenne on virtaviivaistettu, suorituskyky on vakaa, ja se voi saavuttaa sileän liikkeen ilman hidastumislaitetta tarvetta, eikä lähetysryhmää ole, joten sitä käytetään laajasti erityyppisissä koneissa. Eri toimintojen perusteella hydrauliset sylinterit luokitellaan yleensä seuraaviin luokkiin.

Hydraulisten sylinterien pääluokitus

Yksivaikutteiset sylinterit

Yksi toimiva hydraulisylinteri on hydraulinen laite, joka voi tuottaa vain yksisuuntaisen työntövoiman yksipuolisen hydraulisen öljyn työntämisen kautta, ja sen nollaus on täytettävä jousilla, omapainolla tai ulkoisilla kuormilla. Laite koostuu sylinterin tynnyristä, sylinterinpäältä, männästä, männän sauvasta ja tiivistyslaitteesta. Hydrauliöljy toimii vain männän tehokkaan alueen toisella puolella, kun taas toinen pääkammio on kosketuksessa ilman kanssa.

Raydafon -mallit:Jäteauton hydraulisylinteri, hydraulinen nostosylinteri

Kaksoissylinterit

Kaksinkertainen toimiva hydraulisylinteri viittaa hydraulisylinteriin, joka voi syöttää paineöljyä männän molemmilta puolilta. Sitä käytetään usein ajon komponenttina. Kaksinkertaisen toimiva hydraulisylinterin toimilaite on hydraulisen liikejärjestelmän päälähtölaite. Vaikka tämä osa vaihtelee koko, tyyppi ja suunnittelurakenne, tämä osa on yleensä eniten havaittavissa. Nämä toimilaitteet muuttavat nestemäisen paineen nopeaksi, hallittavaksi lineaariseksi liikkeeksi tai voimaksi kuorman ohjaamiseksi.

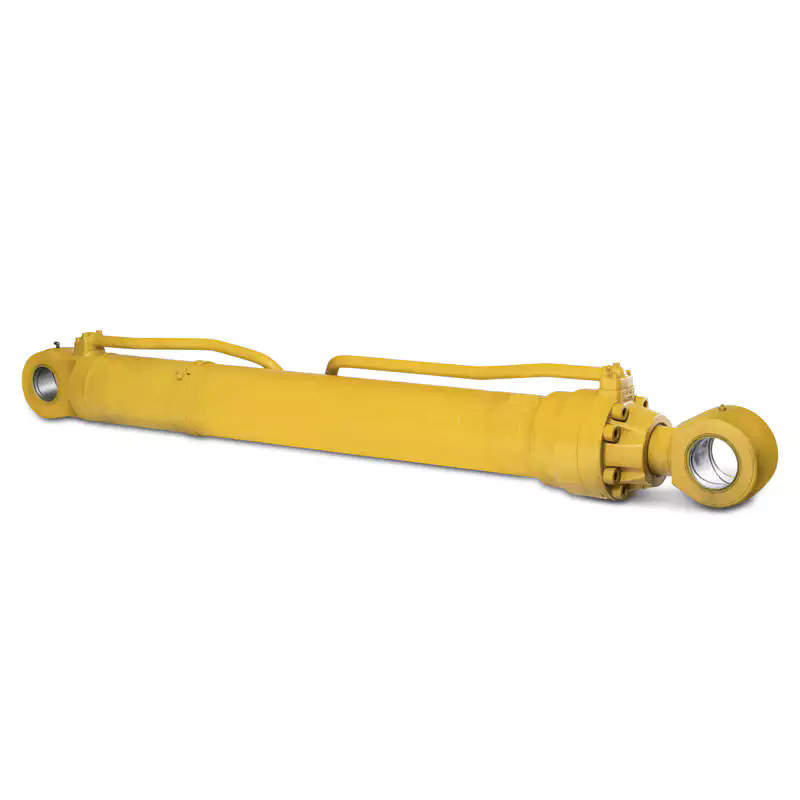

Raydafon -mallit:Kaivinkoneen hydraulisylinteri, trukki hydraulisylinteri

Teleskooppiset sylinterit

Teleskooppinen hydraulisylinteri, joka tunnetaan myös nimellä monivaiheinen hydraulinen sylinteri, koostuu kahdesta tai useammasta männästä. Sen pidennyssekvenssi on suuresta pieneen ja sisäänvetäessä se on pienestä suureen. Tämä hydraulisylinteri voi saavuttaa pidemmän iskun ja lyhyemmän pituuden sisäänvetäessä, kompaktilla rakenteella.

Raydafon -mallit:

Ilmatyön ajoneuvon hydrauliset sylinterit

TuoteparametritRaydafon"hydraulisylinteri

Materiaalitiede:

Barrel: Saumaton teräsputket

Tangot: 4340 seosteräs + 0,05 mm kromipinnoitus

Asennukset: Forged SAE 1045 hiiliteräs

Tekniset parametrit Taulukko:
