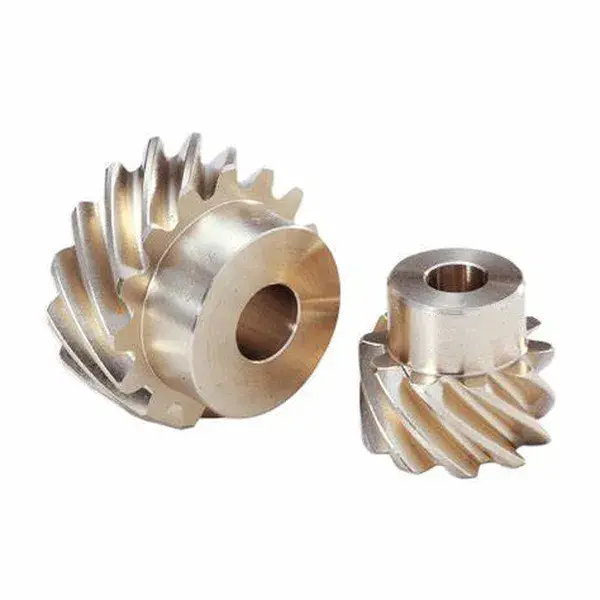

Ristikkäiset hammaspyörät

Raydafon on kiinalainen OEM-valmistaja ja -toimittaja, joka valmistaa ja toimittaa ristikkäisiä kierrevaihteita tarkkuusinstrumentteihin, lääketieteellisiin laitteisiin, autojen apukäyttöihin, älykkään kodin laitteisiin ja teollisuuskoneisiin. Vakiosarja kattaa moduulin 0,8-4 mm, akselin kulma säädettävissä 25°-90°, hiottu hampaan pinta, voimansiirron tehokkuus yli 90%. Materiaalivaihtoehtoja ovat luja seosteräs, ruostumaton teräs, alumiinipronssi, nailon ja kulutusta kestävät tekniset muovit. Ristikkäinen kierrehammasrakenne siirtää voimaa ei-rinnakkaisen ja ei-leikkaavan akselin välillä, säästää asettelutilaa ja vähentää ajomelua. Mukautettu moduuli, hammasnumero, akselin kulma, poraus, kiilaura, materiaali ja pintakäsittely ovat tuettuja. Saatavilla on näytetilauksia, joukkotilauksia ja omien merkkien pakkauksia. Lähetä piirustus tai näytetiedot, tarvittava materiaali, määrä ja kohdeportti nopeaa tarjousta varten.
Kiinan OEM Crossed Helical Gear -valmistaja

Crossed helical Gears valmistaja tarkkuusinstrumenttien ja teollisuuskäyttöjen ei-rinnakkaisakselivaihteistoille

Raydafon on kiinalainen OEM-valmistaja ja -toimittaja, joka valmistaa ristikkäisiä kierrehampaita, joita kutsutaan myös ruuvivaihteiksi. Ristikkäiset kierrehammaspyörät siirtävät voimaa ei-rinnakkaisten ja ei-risteävien akselien välillä, mikä tekee niistä soveltuvia pienikokoisiin automaatiolaitteisiin, kannettavan tietokoneen jäähdytystuulettimiin, hammaslääkärin tuolin säätöjärjestelmiin, autojen moottorien apukäyttöihin ja älykkäisiin verhovaihteistolaitteisiin. Vakiosarja kattaa moduulin 0,8-4 mm, akselin kulma säädettävä 25°-90°, hiottu hampaan pinta ja voimansiirron tehokkuus yli 90%. Materiaalivaihtoehtoja ovat luja seosteräs, ruostumaton teräs, alumiinipronssi, nailon ja kulutusta kestävät tekniset muovit. Mukautettu moduuli, hammasnumero, akselin kulma, poraus, kiilaura, materiaali ja pintakäsittely ovat tuettuja. Pyydä tarjous lähettämällä piirustus- tai näytetietosi, tarvittava materiaali, määrä ja kohdeportti.

0,8-4 mmModuulivalikoima
25°-90°Akselin kulma
>90 %Lähetyksen tehokkuus
5 MateriaalitTeräs · ruostumaton · pronssi · nylon · muovit

Miksi ristikkäisiä hammaspyöriä käytetään kohteisiin, joissa tavalliset hammaspyörät eivät sovi?

Vakiohammaspyörät, kierrehammaspyörät ja kartiohammaspyörät siirtävät tehoa yhdensuuntaisten tai risteävien akselien välillä. Kun koneen layout asettaa kaksi akselia ei-samansuuntaiseen, ei-leikkaavaan kulmaan, tavalliset hammaspyörät eivät voi kohdistaa toisiinsa oikein. Ristikkäiset kierrehammaspyörät ratkaisevat tämän käyttämällä kierrehammasmuotoa, jonka avulla kaksi akselia voivat siirtää tehoa kulmassa, tyypillisesti 25° ja 90° välillä.

Tämä tekee ristikkäisistä kierrevaihteista sopivia kompakteihin malleihin. Kannettavan tietokoneen tuulettimessa moottorin akselin ja tuulettimen siiven akselin välinen tila on hyvin pieni. Hammaslääkärin tuolin säätöjärjestelmässä selkänojan ja istuimen käyttöakselit ovat eri kulmissa. Auton moottorin apukäytössä vesipumpun ja generaattorin tuloakselit ovat erillään pääkäytöstä. Ristikkäiset kierrevaihteet käsittelevät näitä asetteluja lisäämättä suuria vaihteistoja tai kartiohammaspyöräsarjoja.

Raydafon valmistaa ristikkäisiä hammaspyöriä useista eri materiaaleista, jotta ostajat voivat sovittaa vaihteet kuormitus-, nopeus-, korroosio- ja meluvaatimuksiin. Katso kaikki asiaan liittyvät vaihdetyypitPrecision Gearluokka,Helical Gearsivu jaKartiovaihdesivu.

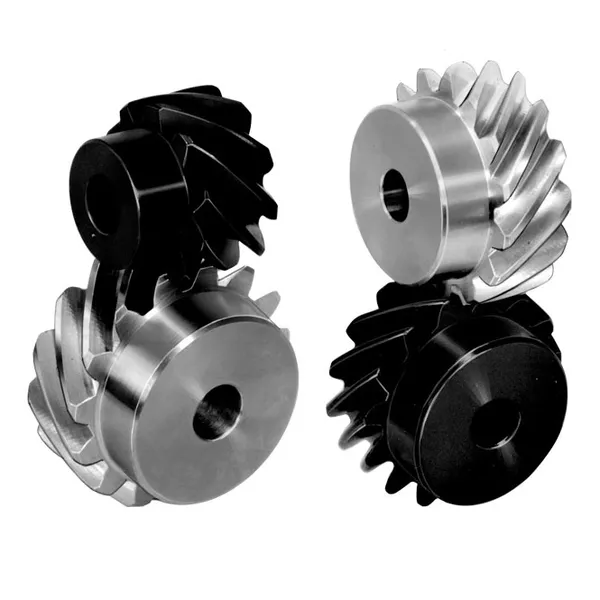

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Ristikkäiset kierrehammaspyörät ei-rinnakkaisakselin voimansiirtoon

Vakiomääritysalue ja materiaalivaihtoehdot

Alla olevassa taulukossa on lueteltu Raydafonin ristikkäisten kierrevaihteiden standardimäärittelyalue. Jos laitteesi vaatii eri moduulin, hammasnumeron, akselikulman, reiän tai kiilauran, lähetä OEM-piirustus tai fyysinen näyte räätälöityä tuotantoa varten.

Parametri Vakioalue Mukautettu vaihtoehto
Moduuli 0,8-4 mm Mukautettu moduuli saatavilla
Akselin kulma 25°-90° Mukautettu kulma saatavilla
Hampaan pinta Maadoitus Hionta, lakkaus, fosfatointi
Lähetyksen tehokkuus yli 90 % Riippuu materiaalista, kulmasta ja voitelusta
Poraus ja kiilaura Vakioporaus kiilauralla Mukautettu poraus, kiilaura, säätöruuvi, D-muoto
Pintakäsittely Ruosteenestoöljy Musta oksidi, sinkitys, lämpökäsittely
Materiaali Erittäin luja seosteräs Ruostumaton teräs, alumiinipronssi, nailon, tekniset muovit

Tarvitsetko materiaalivertailua tai suositusta sovellukseesi? Lähetä kuorman, nopeuden, ympäristön ja asennustilan tiedot. Raydafon ehdottaa materiaaleja ja teknisiä tietoja, jotka sopivat parhaiten työolosuhteisiisi.

Saatavilla olevat materiaalityypit

Steel crossed helical gears

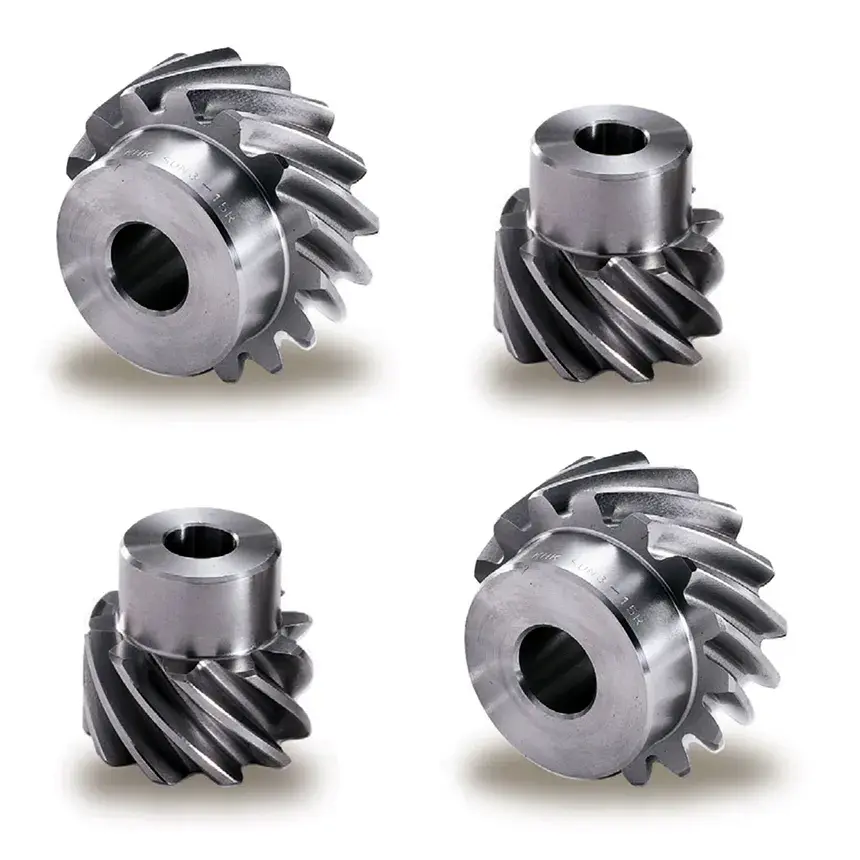

Teräksiset ristikkäiset hammaspyörät

Erittäin luja seosteräs raskaaseen kuormitukseen ja suuriin vääntömomenttisiin sovelluksiin teollisuuskäytöissä ja autojen apujärjestelmissä.

Stainless steel crossed helical gears
Ruostumattomasta teräksestä ristikkäiset hammaspyörät

Korroosionkestävä lääketieteellisiin laitteisiin, elintarvikekoneisiin, kosteisiin ympäristöihin ja ulkoasennuksiin.

Aluminum bronze crossed helical gears

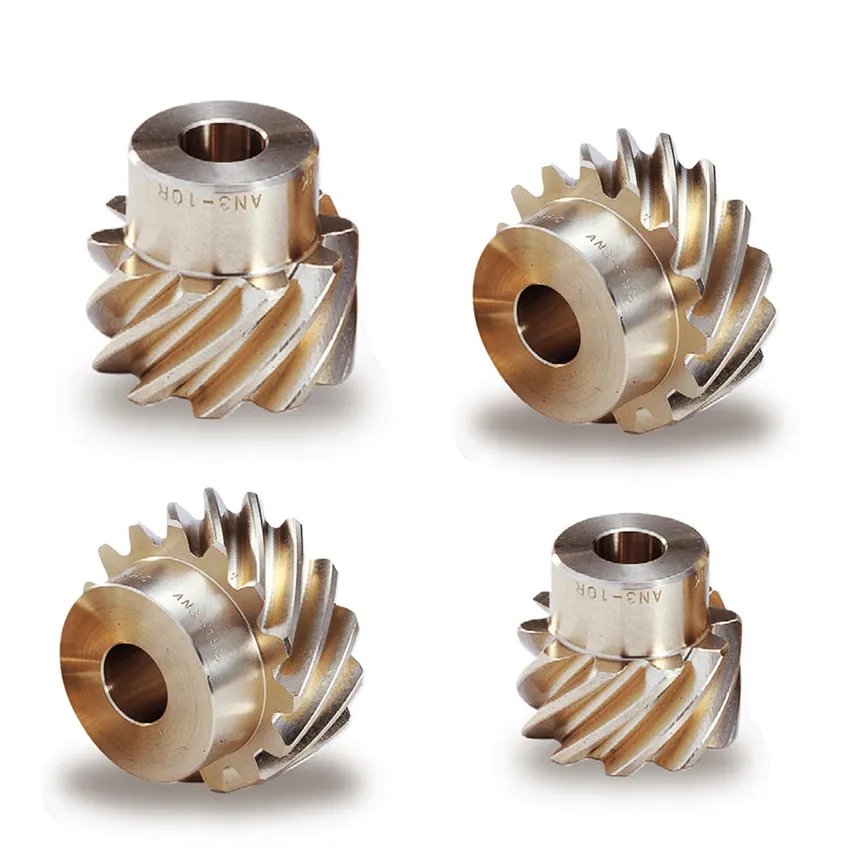

Alumiininen pronssiristeäiset hammaspyörät

Hyvä kulutuskestävyys ja kantavuus, sopii raskaisiin koneisiin, kaivoslaitteisiin ja korkean vääntömomentin voimansiirtoon.

Nylon crossed helical gears

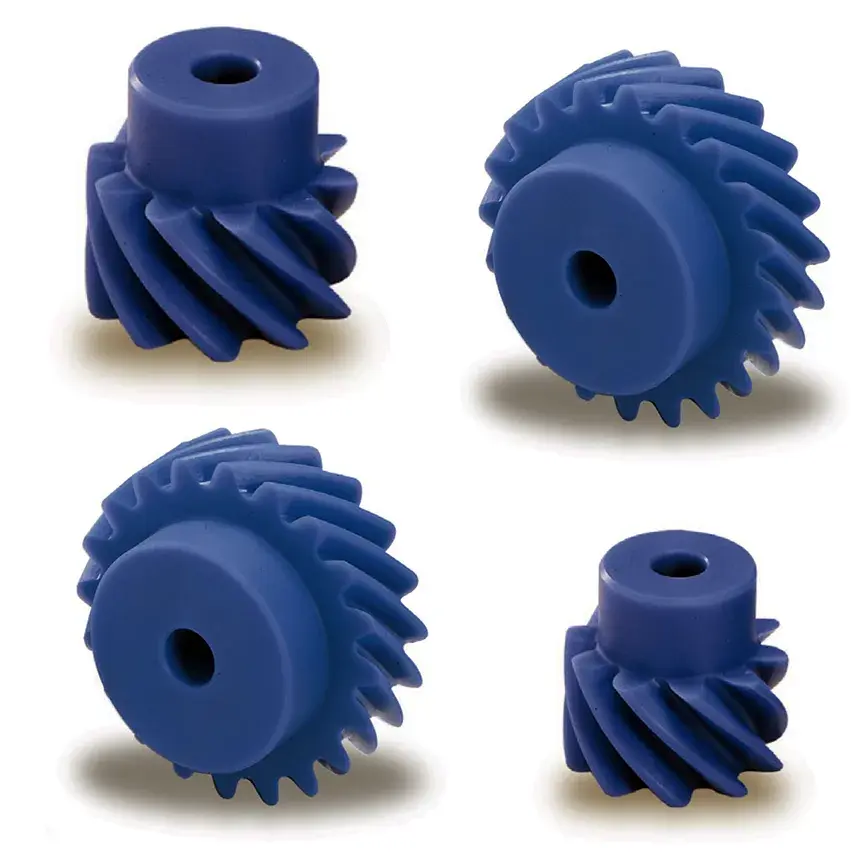

Nylon Crossed Helical Gears

Kevyt ja hiljainen käynti älykodin laitteille, toimistolaitteille ja vähän kuormitettaville tarkkuusinstrumenteille.

Sovellukset tarkkuusinstrumenteissa, lääketieteellisissä laitteissa ja teollisuuskäytöissä

Elektroniikka Kannettavan tietokoneen tuulettimen siirto

Mikronitason tarkkuus sopii kompaktiin tilaan moottorin akselin ja tuulettimen siiven akselin väliin, pitää tuulettimen hiljaisena ja tukee ohutta ja kevyttä muotoilua.

Lääketieteellinen Hammaslääkärin tuolin monikulmainen säätö

Siirtää voiman selkänojan ja istuimen osiin eri kulmissa. Lääketieteelliset materiaalivaihtoehdot tukevat turvallista ja luotettavaa käyttöä.

Autoteollisuus Moottorin apuveto

Kestää suuria vääntömomentteja ja vesipumppujen ja generaattoreiden aiheuttamia iskukuormia. Lämpökäsittely parantaa kulutuskestävyyttä ja lujuutta korkeissa lämpötiloissa ja tärinässä.

Älykäs koti Älykäs verhojen siirto

Lähettää ei-rinnakkaiskulmassa ja hiljaisella äänellä, säästää asennustilaa ja lisää mukavuutta kodin automaatiojärjestelmiin.

Katso aiheeseen liittyvät vaihteistokomponentitRuuvivaihdeluokka,Kierukkavaihde ja kierukkaakselisivu jaSpur Gearalue.

Laatutodistus, tarkastus- ja vientituki

Materiaali- ja lämpökäsittelykirjat

Materiaalilaatu- ja lämpökäsittelytietueet voidaan toimittaa irtotavaralähetysten kanssa ostajan laadun tarkistamista varten.

Hampaiden profiili ja mittatarkastus

Moduuli, hammasluku, akselin kulma, poraus, kiilaura ja hampaan pinta tarkastetaan tilattua piirustusta tai asiakasnäytettä vastaan.

Verkostoituminen ja melun tarkistus

Näyte- ja bulkkierät tarkastetaan ennen pakkaamista tasaisen niveltymisen, hiljaisen ja vakaan lähetyksen varalta.

Vientipakkaus

Vaihteet on täytetty ruosteenestoöljyllä ja suojaavalla kääreellä. Bulkkitilaukset voidaan lavata ja kiinnittää merirahtia, lentorahtia tai pikatoimitusta varten.

Mukautettu OEM-tilausprosessi

Vaihe 01 Lähetä hakemuksen tiedot

Ilmoita moduuli, hammasluku, akselin kulma, poraus, kiilaura, materiaali, pintakäsittely, määrä ja kohdeportti.

Vaihe 02 Piirustus tai näytekatsaus

Raydafon tarkistaa OEM-piirustuksen tai fyysisen näytteen ja vahvistaa tekniset tiedot ja materiaalivalinnan.

Vaihe 03 Näyte ja hyväksyntä

Räätälöityihin projekteihin Raydafon tuottaa näytteen ostajan vahvistusta varten ennen massatuotantoa.

Vaihe 04 Tuotanto ja tarjous

Hyväksynnän jälkeen Raydafon tarjoaa FOB Ningbo -tarjouksen, tuotantoaikataulun ja pakkaustiedot.

Usein kysytyt kysymykset

Mitä ovat ristikkäiset kierrevaihteet?

Ristikkäiset kierrehammaspyörät, joita kutsutaan myös ruuvivaihteiksi, ovat kierrehammaspyöriä, jotka kytkeytyvät ei-rinnakkaisiin, ei-leikkautuviin akseleihin. Ne siirtävät voimaa akselien välillä kulmassa, tyypillisesti 25° - 90°, ja niitä käytetään paikoissa, joissa asettelutila on rajallinen ja tarvitaan tasaista, hiljaista voimansiirtoa.

Mitä moduuli- ja akselikulma-aluetta Raydafon valmistaa?

Raydafon valmistaa ristikkäisiä hammaspyöriä, joiden moduuli on 0,8-4 mm ja akselin kulma säädettävissä 25° - 90°. Hiottu hampaan pinta ja yli 90 % voimansiirron tehokkuus ovat vakiona tuotantoalueella. Mukautettu moduuli, hampaiden lukumäärä ja akselin kulma on tuettu asiakkaan piirustuksiin.

Mitä materiaaleja on saatavilla?

Materiaalivaihtoehtoja ovat luja seosteräs, ruostumaton teräs, alumiinipronssi, nailon ja kulutusta kestävät tekniset muovit. Materiaalin valinta riippuu kuormituksesta, nopeudesta, korroosionkestävyydestä ja meluvaatimuksista.

Mitkä ovat tärkeimmät sovellukset?

Ristikkäisiä kierrevaihteita käytetään pienikokoisissa automaatiolaitteissa, kannettavien tietokoneiden tuulettimissa, hammastuolin säätöjärjestelmissä, autojen moottorien apukäytöissä, kuten vesipumpuissa ja generaattoreissa, sekä älykkäissä verhojen voimansiirtolaitteissa. Kaikissa sovelluksissa, jotka vaativat ei-rinnakkaisakselin voimansiirtoa rajoitetussa tilassa, voidaan käyttää ristikkäisiä kierrehampaita.

Voiko Raydafon tuottaa räätälöityjä OEM-ristikkäisiä kierrevaihteita?

Kyllä. Raydafon tukee OEM-tuotantoa asiakkaiden piirustuksista tai fyysisistä näytteistä. Saatavilla on mukautettu moduuli, hammasnumero, akselin kulma, poraus, kiilaura, materiaali, pintakäsittely ja oma etikettipakkaus.

Mitä tietoja tarjoukseen tarvitaan?

Lähetä piirustus tai näytetiedot, moduuli, hampaan numero, akselin kulma, poraus, kiilaura, materiaali, pintakäsittely, tilausmäärä ja kohdeportti. Raydafon vastaa FOB Ningbo -tarjouksella ja toimitusajalla.

Tarjoatko näytteitä ennen joukkotilauksia?

Kyllä. Raydafon voi valmistaa näytteitä ostajan vahvistusta varten ennen massatuotantoa. Näytteen toimitusaika riippuu piirustuksen monimutkaisuudesta ja materiaalin valinnasta.

Oletko valmis hankkimaan mukautettuja ristikkäisiä kierrevaihteita?

Lähetä piirustus- tai näytetiedot, moduuli, hampaan numero, akselin kulma, poraus, kiilaura, materiaali, pintakäsittely, tilausmäärä ja kohdeportti. Raydafon vahvistaa tekniset tiedot, tuottaa tarvittaessa näytteen ja toimittaa sitten FOB Ningbo -tarjouksen toimitusajalla ja pakkaustiedoilla.
