Reach Stacker Teleskooppisylinteri
  • Reach Stacker TeleskooppisylinteriReach Stacker Teleskooppisylinteri
  • Reach Stacker TeleskooppisylinteriReach Stacker Teleskooppisylinteri

Reach Stacker Teleskooppisylinteri

Raydafon valmistaa monivaiheisia teleskooppisia hydraulisylintereitä työntöpuomiin, joiden vakioreiän halkaisija on 200–220 mm, tangon halkaisija 150–180 mm, suurin iskunpituus 8000 mm ja suurin työpaine 30 MPa. Sisäkkäinen lavarakenne tuottaa pitkän teleskooppisen iskun kompaktista suljetusta pituudesta, ja suurin porras tuottaa suurimman voiman noston alussa – sovittaa sylinterin tehon puomin kuormituskäyrään. Toimitetaan OEM-asennuksena tai alkuperäisen piirustuksen mukaan valmistettuna vaihtoyksikkönä, mukaan lukien vaiheiden lukumäärä, asennusjärjestely ja porttiasennot. Valmistettu Raydafonin omassa tehtaassa Ningbossa, Kiinassa, tiivistesarjat ja varaosat saatavilla erikseen. Lähetä tarjous koneen mallista, reiän ja tangon halkaisijasta, tarvittavasta iskusta, työpaineesta ja kiinnitystyypistä 24 tunnin sisällä.

Reach pinoamisen teleskooppisylinteri — reikä 200–220 mm, isku jopa 8000 mm

Monivaiheinen teleskooppinen hydraulisylinteri konttikurottajien puomiin. Viisi tai useampia jatkettavia vaiheita muuntaa lyhyen suljetun pituuden pitkäksi työiskuksi, joten levitin voidaan sijoittaa tarkasti korkeuteen ja ulottumaan ilman pidempää, raskaampaa yksivaiheista sylinteriä. Valmistaja Raydafon Ningbossa, Kiinassa ja toimitetaan OEM-varusteena tai piirustuksen korvaavana yksikkönä.

  • 200-220 mmPoran halkaisija
  • 150-180 mmTangon halkaisija
  • ≤ 8000 mmSuurin isku
  • 30 MPaSuurin työpaine
  • TeleskooppinenMonivaiheinen puomikäyttö

Työntömasylinterin teleskooppisylinterin valmistaja – reikä 200–220 mm, isku 8000 mm

Tämä sylinteri on lineaarinen käyttölaite konttikurottajapuomiin: hydraulipaine tulee ensin suurimmalle asteelle, ja jokainen peräkkäinen vaihe ulottuu peräkkäin ja antaa pitkän, kontrolloidun iskun kompaktista suljetusta pituudesta. Tämä teleskooppitoiminto mahdollistaa puomin nostamisen, pidentämisen ja pitämisen, kun levitin on sijoitettu kontin päälle – toiminto, joka päättää kuinka monta konttia terminaali siirtää vuorossa.

Raydafon valmistaa tätä sylinteriä omassa tehtassaan Ningbossa, Kiinassa sekä OEM- että jälkimarkkinatoimituksiin. Vakioreiän halkaisijat ovat 200 mm - 220 mm, tangon halkaisijat 150 mm - 180 mm, suurin iskunpituus 8000 mm ja suurin työpaine 30 MPa. Jos koneessasi on käytössä eri lavayhdistelmä tai asennusjärjestely, lähetä alkuperäinen piirustus tai koneen malli, niin sovitamme sen. Saman tehtaan vastaavat hydraulisylinterit sisältävät leveämmänteleskooppiset hydraulisylinteritvalikoima jaliikkuvan nosturin hydraulisylinteritperhe.

Tekniset tiedot

  • Tuotteen nimiReach pinottajan teleskooppisylinteri
  • ToimintoPuomin lineaarinen teleskooppiliike
  • Poran halkaisija200 mm - 220 mm
  • Tangon halkaisija150 mm - 180 mm
  • Suurin isku≤ 8000 mm (teleskooppinen jatkopituus)
  • Maksimipaine30 MPa työpaine
  • SovellusKurottaa pinoajaan
  • AsennusKonepiirtoon - tappi-, laippa- tai haarukkajärjestely
  • RäätälöintiVaiheluku, isku, poraus, tanko, asennus ja porttiasento

Tekniset tiedot standardin konttikurottajat teleskooppisylinterille.

Tuote Erittely
Tuotteen nimi Reach Stacker Teleskooppisylinteri
Ominaisuudet Toteuttaa puomin lineaarisen teleskooppiliikkeen
Poran halkaisija 200 mm - 220 mm
Tangon halkaisija 150 mm - 180 mm; suurin isku ≤ 8000 mm
Paine Enintään 30 MPa
Sovellukset Kurottaa pinoajaan

Huomioi isku ja paine:8000 mm:n luku on sylinterin teleskooppiisku, ei koneen nostokorkeus – kokonaisnostokorkeus riippuu konkreettisen konttikurottajasi puomin geometriasta. 30 MPa on sylinterin suurin käyttöpaine; varmista koneen hydraulijärjestelmän nimellispaine, jotta sylinteri valitaan sen paineen mukaan, jota se todella näkee käytössä.

Kuinka teleskooppisylinteri toimii kurottimien pinoajassa

Teleskooppisylinteri eroaa yksivaiheisesta sylinteristä yhdellä tärkeällä tavalla: se käyttää yhden männän ja yhden varren sijasta sarjaa sisäkkäisiä vaiheita, jotka ulottuvat järjestyksessä. Suurimmalla porrastetulla on suurin tehollinen pinta-ala ja se tuottaa siten suurimman voiman, joten nostimen raskain osa - kuorman irrottaminen ja puomin käynnistäminen ylöspäin - on mekaanisin edun omaava lava. Kun portaat laajenevat, tehollinen pinta-ala pienenee ja voima laskee samalla kun liike kasvaa, mikä vastaa puomin kuormitusmomentin muuttumista sen noustessa.

Tämä järjestely ratkaisee myös pakkausongelman. Yksivaiheinen sylinteri, jonka iskunpituus on 8 metriä, tarvitsisi iskuaan lähestyvän suljetun pituuden, joka ei koskaan mahdu puomiin. Sisäkkäiset portaat antavat saman iskun murto-osasta suljetusta pituudesta, minkä vuoksi konttikurottajat, autonosturit ja kippiperävaunut käyttävät teleskooppisylintereitä pitkien yksivaiheisten sijaan.

Kaksi suunnittelun yksityiskohtaa määrää käyttöiän tässä sovelluksessa. Ensimmäinen on tiivistys: jokaisessa vaiheessa on oma tiivistesarja ja ohjain, ja vaiheiden välisen sovituksen on säilytettävä kohdistus, jotta tiivisteitä ei kuormiteta sivuttain. Toinen on pinnan kunto: paljas tangon ja lavan pinnat ovat se, mitä vastaan ​​tiivisteet ajavat, joten karkeasta tai taipuneesta alustasta uurtaminen johtaa suoraan vuotoon. Oikea suodatus ja pyyhkimen tiivisteiden säännöllinen tarkastus ovat yhtä tärkeitä kuin itse sylinteri, kun kone käy portissa pitkiä työvuoroja.

Tuotetiedot

Valokuvia tuottamastamme kurottimien teleskooppisylinteristä — lavajärjestelystä, tangon pinnasta ja asennusliitännästä.

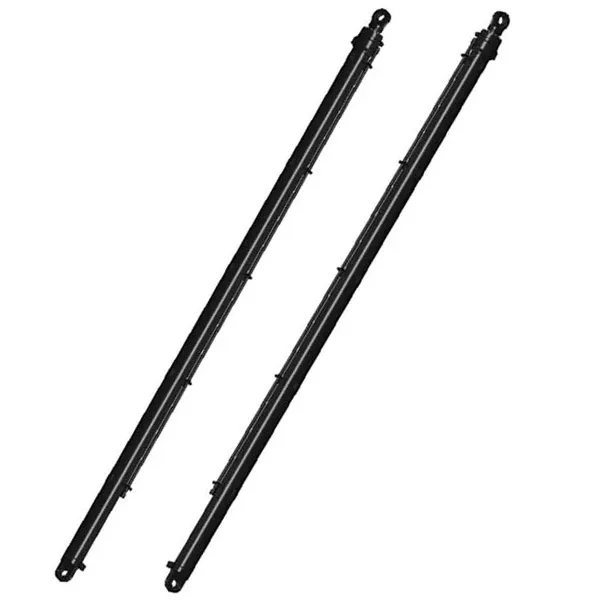

Reach stacker telescopic cylinder showing nested stages and rod surface
Reach pinoajan teleskooppisylinteri – sisäkkäiset vaiheet, tangon pinta ja asennusliitäntä.

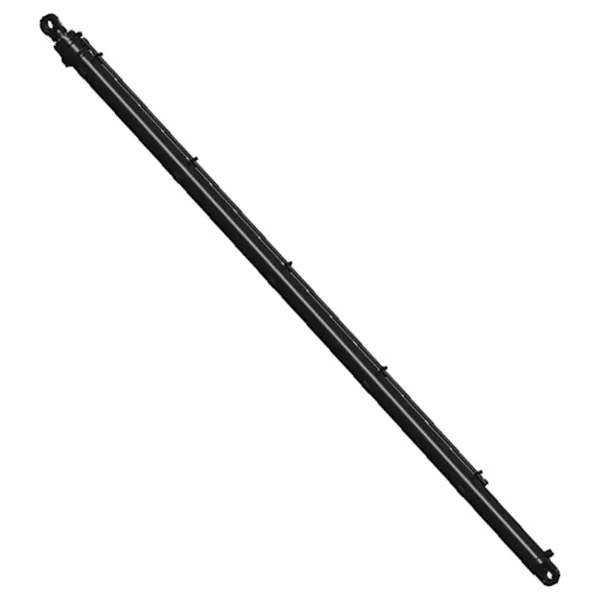

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Monivaiheinen teleskooppinen hydraulisylinteri konttikurottajapuomisovelluksiin.
Reach stacker telescopic cylinder before packing and shipment
Koottu sylinteri tarkastettu ja valmisteltu kuljetusta varten.
Reach stacker telescopic cylinder stage detail and seal arrangement
Teleskooppisylinterin vaiheen yksityiskohta ja tiivistejärjestely.

Tuotteen edut

  • Pitkä ulottuvuus lyhyestä suljetusta pituudestaMonivaiheinen rakenne tarjoaa jopa 8000 mm iskunpituuden pitäen samalla sisään vedetyn sylinterin kompaktina puomin varrella, joten kone voi sijoittaa levittimen korkealle ja etäisyydelle kantamatta pidempää, raskaampaa yksivaiheista sylinteriä.
  • Pakota sinne, missä hissi sitä tarvitseeSuurin porras antaa suurimman voiman noston alussa, kun puomin kuormitusmomentti on suurin, ja pienemmät portaat antavat liikkeen. Tämä vastaa sylinterin tehoa koneen todelliseen kuormituskäyrään.
  • Rakennettu raskaaseen konttikäyttöönSylinteri on valmistettu korkealaatuisesta erikoisteräksestä ja se on suunniteltu jatkuvaan satamatoimintojen työskentelyyn, ja tiivistys on tarkoitettu pitkiä työvuoroja varten kuormitettuna ajoittaisen käytön sijaan.
  • Toimitukset suoraan tehtaaltaSylinteri valmistetaan ja kootaan Raydafonin omassa tehtaassa, joten sinun ja tuotannon välillä ei ole kaupankäyntimarginaalia ja piirustukset, tiivisteet ja varaosat ovat saatavilla koko koneen käyttöiän.
  • Koneesi piirustuksen mukaan tehtyPoraus, tanko, isku, vaiheluku, asennusjärjestely ja porttiasennot voidaan tuottaa alkuperäisen piirustuksen mukaan, millä on merkitystä vaihtoyksiköille, joissa asennusliitännän tulee sopia olemassa olevaan puomiin.
  • Lyhentää lastaus- ja purkujaksojaLevittimen tarkka, toistettava sijoittelu mahdollistaa kontin nostamisen laiturilta tai kannelta ja laskemisen alas harvemmilla liikkeillä, mikä lyhentää kunkin aluksen laiturissa vietettyä aikaa ja maantieajoneuvojen odotusaikaa terminaalissa.

Väsymisikä, tiivisteen käyttöikä ja maksimivoima riippuvat reiästä, paineesta, käyttösuhteesta ja siitä, kuinka hyvin koneen hydraulipiirissä likaantuminen on hallinnassa. Anna meille koneen malli, työpaine ja vaadittu iskunpituus, niin vahvistamme sylinterin konfiguraation suhteessa kuormaan, jonka se todella näkee.

Sovellukset

Ensisijainen käyttökohde on konttikurottajan puomi, mutta samaa teleskooppisylinterityyppiä käytetään aina, kun liikkuvan koneen lyhyestä kiinnityspituudesta on tuotettava pitkä isku.

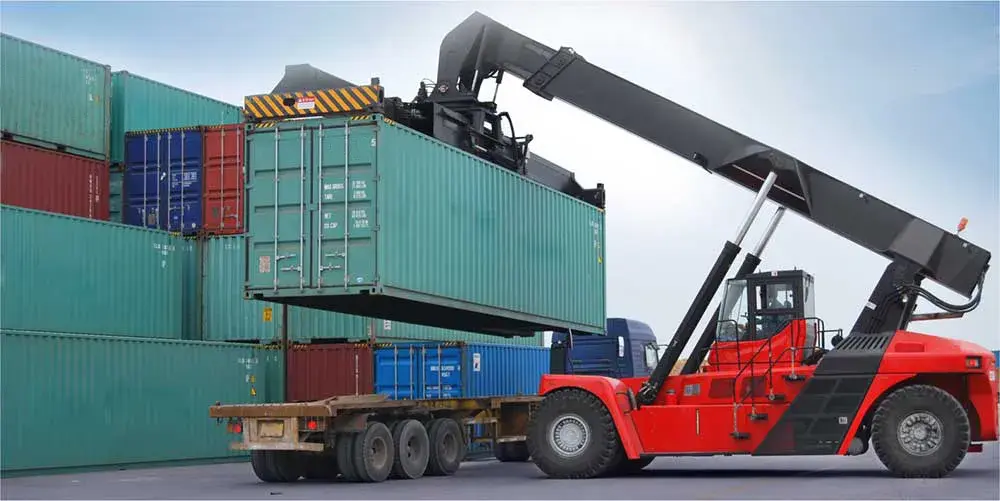

Reach stacker telescopic cylinder installed on a container handling machine boom
Reach pinoamisen teleskooppisylinteri käytössä kontinkäsittelykoneessa.

Satama ja konttiterminaali

Puomin nosto ja jatke konttien siirtämiseen laiturin, pihan ja maantieajoneuvojen välillä jatkuvassa vuorokäytössä.

Logistiikkapihat ja varastot

Koneet, jotka käsittelevät tiheää pinoamista, jossa levitin on sijoitettava tarkasti korkeudelle ja etäisyydelle ilman alustan paikkaa.

Jälleenlaivaus- ja rahtiasemat

Suuren kierroksen toiminnot, joissa lastaus- ja purkujaksot toistuvat pitkin päivää ja sylinterin luotettavuus määrää suoraan suorituskyvyn.

Autonosturit

Teleskooppinen puomin jatke, jossa sama vaiheperiaate tuottaa pitkän ulottuvuuden kuljetettavasta suljetusta pituudesta.

Kippi- ja perävaunuvarusteet

Monivaiheiset nostosylinterit korien ja lavan nostamiseen, joissa isku on pitkä käytettävissä olevaan asennustilaan nähden.

Vaihto ja jälkiasennus

Kuluneen tai vaurioituneen puomin sylinterin suora vaihto olemassa olevaan konttikurottajaan, valmistettu alkuperäisen piirustuksen tai mitatun näytteen mukaan.

Ostajan UKK

  • Minkä reiän, iskun ja paineen tämä saavuttaa pinoajan teleskooppisylinterin kannen?Vakioreiän halkaisijat ovat 200 mm - 220 mm, tangon halkaisijat 150 mm - 180 mm, maksimiisku 8000 mm ja maksimi käyttöpaine 30 MPa. Kokonaisnostokorkeus riippuu koneen puomin geometriasta, ei pelkästään iskusta, joten vahvista molemmat määrittäessäsi.
  • Onko tämä sylinteri OEM-osa vai varaosa?Sen valmistaa Raydafon omalla tehtaallaan ja se voidaan toimittaa OEM-varusteena koneenrakentajille tai korvaavana yksikkönä jo käytössä oleville koneille. Lähetä vaihtoa varten alkuperäinen piirustus, koneen malli tai viallisen sylinterin mitatut mitat.
  • Mistä tiedän, että kiinnitys vastaa puomiani?Kiinnitys tehdään piirustusten mukaan – tappi-, laippa- tai haarukkajärjestelyyn sekä porttiasennot. Lähetä piirustus tai valokuva olemassa olevasta sylinteristä sen päämitoineen, niin varmistamme käyttöliittymän ennen lainaamista.
  • Mitä tietoja tarvitset lainaamiseen?Koneen malli, reiän ja tangon halkaisija, vaadittu isku, työpaine, vaihemäärä, jos kyseessä on monivaiheinen rakenne, asennustyyppi ja määrä. Mitä enemmän näitä saamme kyselyn yhteydessä, sitä nopeammin voimme vahvistaa suunnittelun ja hinnan.
  • Mikä vaikuttaa teleskooppisylinterin käyttöikään?Hydrauliöljyn puhtaus, pyyhkimen tiivisteiden kunto ja yksittäisten vaiheiden kohdistus ovat päätekijöitä. Likaantuminen tai uurrettu lavapinta vahingoittaa tiivisteitä ja johtaa vuotoon, joten suodatuksella ja säännöllisellä tarkastuksella on yhtä paljon merkitystä kuin itse sylinterin spesifikaatiolla.
  • Mikä on toimitusaika ja voidaanko varatiivisteitä toimittaa?Toimitusaika riippuu siitä, vastaako sylinteri olemassa olevaa piirustusta vai tarvitseeko uuden konfiguroinnin, ja se vahvistetaan tarjouksen mukana, yleensä 24 tunnin sisällä tiedustelun vastaanottamisesta. Tiivistesarjat ja varaosat voidaan toimittaa erikseen, jotta kone voidaan palauttaa käyttöön tiivisteen vian jälkeen.

Aiheeseen liittyvät tuotteet ja lisätietoa

Pyydä tarjous kurottimen teleskooppisylinteristä

Lähetä koneen malli, reiän ja tangon halkaisija, vaadittu isku, työpaine, asennustapa ja määrä – tai alkuperäinen piirustus. Vahvistamme puomiasi vastaavan kokoonpanon ja vastaamme hinnan ja toimitusajan 24 tunnin kuluessa.

Lähetä kysely nyt

* 8000 mm luku on sylinterin isku, ei koneen nostokorkeus. Varmista hydraulijärjestelmäsi nimelliskäyttöpaine ja asennusmitat ennen tilaamista.

Lähetä kysely
Yhteystiedot
Jätä meille sähköpostiosoitteesi, jotta saadaan kyselyjä hydraulisista sylintereistä, vaihdelaatikoista, voimansiirron akseleista tai hinnastoista ja hinnoitteluetteloon ja olemme yhteydessä 24 tunnin sisällä.
