Mitä eroa on suorakulmaisilla ja suorakulmaisilla planeettavaihteistoilla?

Nykyaikaisissa liikkeenohjausjärjestelmissä vaihteiston valinta määrittää suoraan järjestelmän tehokkuuden, luotettavuuden ja pitkän aikavälin toimintavakauden. Yleisimmin käytettyjen tarkkuusvaihteistoratkaisujen joukossaPlanetaarinen vaihdelaatikkoerottuu kompaktista rakenteestaan, suuresta vääntömomenttitiheydestä ja erinomaisesta kuormanjakaumasta. Kuitenkin monet insinöörit, hankintapäälliköt ja laitesuunnittelijat kohtaavat edelleen kriittisen kysymyksen valinnassa: mitä eroja on rivi- ja suorakulmaisilla planeettavaihteistoilla ja miten niitä tulisi soveltaa todellisissa teollisuusympäristöissä?

Yli kahden vuosikymmenen kokemuksella teollisuudesta Raydafon Technology Group Co.,Limited on tehnyt tiivistä yhteistyötä automaatiointegraattoreiden, OEM-valmistajien ja loppukäyttäjien kanssa robotiikan, pakkausten, CNC-koneiden ja materiaalinkäsittelyn aloilla. Tässä artikkelissa tarjoamme kattavan ja suunnittelulähtöisen vertailun rivi- ja suorakulmaisista malleista, jotka kattavat rakenteen, suorituskyvyn, asennusrajoitukset ja valintalogiikan käytännön näkökulmasta, joka perustuu tehtaan tuotanto- ja kenttäsovelluskokemukseemme.

Sisällysluettelo

• Mikä on linjassa olevien planeettavaihteistojen rakenneperiaate?
• Mikä on suorakulmaisten planeettavaihteistojen rakenneperiaate?
• Kuinka rivi- ja suorakulmaiset planeettavaihteistot eroavat suorituskyvyltään?
• Miksi rivi- ja suorakulmavaihteistoja käytetään eri sovelluksissa?
• Miten asennustilan ja järjestelmäsuunnittelun pitäisi vaikuttaa valintaan?
• Mitkä tuoteparametrit ovat tärkeimpiä verrattaessa näitä kahta tyyppiä?

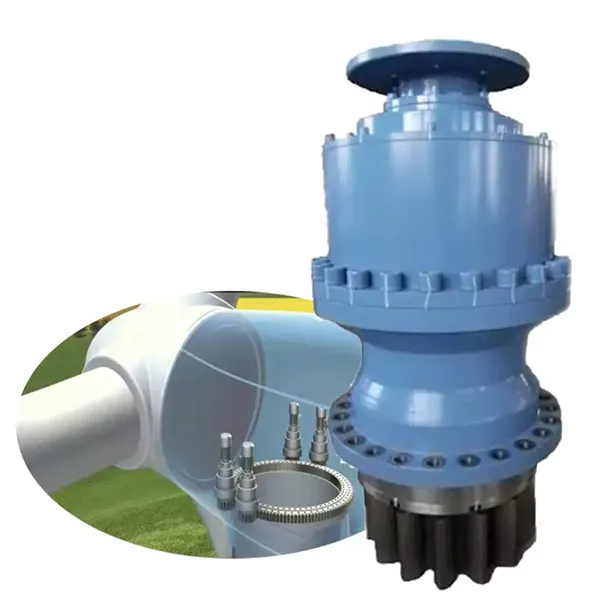

Mikä on linjassa olevien planeettavaihteistojen rakenneperiaate?

Inline planeettavaihteisto on suunniteltu siten, että tuloakseli ja ulostuloakseli ovat samassa keskiakselissa. Tämä koaksiaalinen konfiguraatio mahdollistaa tehon virtauksen suorassa linjassa moottorista planeettavaihteiston vaiheiden kautta lähtöön. kloRaydafon, suunnittelutiimimme suosittelevat usein tätä rakennetta, kun järjestelmän yksinkertaisuus, korkea hyötysuhde ja pieni aksiaalinen pituus ovat suunnittelun tärkeimpiä prioriteetteja.

Mekaanisesta näkökulmasta inline-rakenne koostuu aurinkopyörästä, jota moottorin akseli käyttää suoraan, useista telineeseen asennetuista planeettavaihteista ja koteloon kiinnitetystä sisäisestä rengaspyörästä. Kuorma jakautuu tasaisesti planeettavaihteiden kesken, mikä parantaa vääntömomentin siirtoa ja vähentää paikallista rasitusta.

Tärkeimmät rakenteelliset ominaisuudet ovat:

• Koaksiaaliset tulo- ja lähtöakselit minimoivat kulmapoikkeaman
• Vähemmän välikomponentteja verrattuna kulmamalleihin
• Optimoitu voimansiirtoreitti korkeaan mekaaniseen hyötysuhteeseen
• Kompaktit radiaalimitat sopivat kapeisiin konemalleihin

Koska tehovirta pysyy lineaarisena, riviplaneettavaihteistot saavuttavat yleensä korkeamman hyötysuhteen, usein yli 95 prosenttia vaihetta kohden. Tämä on erityisen arvokasta servokäyttöisissä järjestelmissä, joissa vaaditaan tarkkaa nopeudensäätöä ja minimaalista energiahäviötä. Tehdastuotantokokemuksemme osoittaa, että inline-suunnittelu yksinkertaistaa myös kokoonpanoa ja kohdistusta, mikä edistää tasaista laatua ja pitkäaikaista kestävyyttä.

Mikä on suorakulmaisten planeettavaihteistojen rakenneperiaate?

Suorakulmaiset planeettavaihteistot on suunniteltu muuttamaan voimansiirron suuntaa 90 astetta. Tämä saavutetaan tyypillisesti yhdistämällä kartiohammaspyörä- tai hypoidivaihdeaste yhdistettynä planeettaalennusvaiheeseen. Toisin kuin inline-malleissa, tulo- ja lähtöakselit ovat kohtisuorassa, jolloin suunnittelijat voivat ohjata liikettä rajoitetuissa konetiloissa.

Raydafon Technology Group Co.,Limitedissä näemme usein suorakulmaisia ​​konfiguraatioita, jotka valitaan laitteille, joissa pystysuuntaisten moottoreiden on ohjattava vaakasuuntaisia ​​kuormia tai joissa koneen arkkitehtuuri rajoittaa aksiaalista tilaa. Tehdassuunnittelussamme on integroitu tarkkuushiotut kartiohammaspyörät karkaistuilla planeettaasteikoilla varmistaakseen, että vääntömomentin kapasiteetti säilyy kulman muutoksesta huolimatta.

Keskeisiä rakenteellisia ominaisuuksia ovat:

• Tulo- ja lähtöakselin suuntaus kohtisuorassa
• Lisävaihteisto suunnan vaihtamista varten
• Vahvistettu kotelo, joka tukee yhdistettyjä radiaali- ja aksiaalikuormia
• Joustavat asennusvaihtoehdot monimutkaisiin laiteasetelmiin

Vaikka suorakulmaiset planeettavaihteistot voivat aiheuttaa hieman suuremmat siirtohäviöt verrattuna riviversioihin, nykyaikaiset valmistustekniikat ja optimoitu hammasgeometria pienentävät tätä eroa merkittävästi. Tosimaailman sovelluksissa tilaedut ovat usein pienempiä kuin pienet tehokkuuserot.

Kuinka rivi- ja suorakulmaiset planeettavaihteistot eroavat suorituskyvyltään?

Suorituskyvyn vertailu on yksi kriittisimmistä seikoista valittaessa aPlanetaarinen vaihdelaatikko. Linjassa ja suorakulmaisissa malleissa on selkeät suorituskykyominaisuudet, jotka vaikuttavat vääntömomentin tehoon, tehokkuuteen, melutasoon ja lämpökäyttäytymiseen.

Kokemuksemme mukaan inline-malleja suositaan usein nopeissa servo-sovelluksissa, joissa tehokkuus ja tarkkuus hallitsevat. Suorakulmaiset mallit ovat kuitenkin erinomaisia ​​skenaarioissa, joissa mekaaniset asettelun rajoitukset muuten vaarantaisivat järjestelmän integroinnin. Molemmat vaihtoehdot valmistetaan tehtaallamme identtisillä laatustandardeilla, mikä takaa luotettavan pitkän aikavälin suorituskyvyn.

Miksi rivi- ja suorakulmavaihteistoja käytetään eri sovelluksissa?

Sovelluskontekstilla on ratkaiseva rooli vaihteiston valinnassa. Inline planeettavaihteistoja käytetään yleisesti robotiikassa, CNC-koneissa ja automatisoiduissa kokoonpanolinjoissa, joissa suoralinjainen moottorin integrointi on mahdollista. Niiden kompakti radiaalinen jalanjälki ja korkea tarkkuus tekevät niistä ihanteellisia dynaamisiin paikannusjärjestelmiin.

Suorakulmaisia ​​planeettavaihteistoja käytetään laajalti kuljetinjärjestelmissä, pakkauskoneissa ja nostolaitteissa. Kun koneen rungot rajoittavat moottorin sijoittamista, 90 asteen tehonohjaus mahdollistaa tehokkaan tilankäytön ilman, että vääntömomentista kärsitään.

Tyypillisiä sovellusasetuksia ovat:

• Inline planeettavaihteisto servoakseleille, robottinivelille ja tarkkuustyökaluille
• Suorakulmainen planeettavaihteisto kuljettimille, kääntöpöydälle ja pystynostimille
• Sisäänrakennetut mallit nopeille ja pienille välysvaatimuksille
• Suorakulmaiset mallit kompakteihin, monisuuntaisiin asetteluihin

Raydafon Technology Group Co., Limitedissä sovellusinsinöörimme arvioivat kuormituksen tyypin, käyttöjakson ja asennuksen rajoitukset suositellakseen optimaalista Planetary Gearbox -kokoonpanoa kullekin projektille.

Miten asennustilan ja järjestelmäsuunnittelun pitäisi vaikuttaa valintaan?

Asennustila määrää usein sen, onko mahdollista käyttää rivi- vai suorakulmavaihteistoa. Inline-yksiköt vaativat riittävän aksiaalisen pituuden, mutta tarjoavat minimaalisen radiaalisen laajenemisen. Suorakulmaiset yksiköt vähentävät aksiaalivaatimuksia ja lisäävät radiaalisia mittoja. Tehdasräätälöintiprojekteistamme olemme havainneet, että varhaisen vaiheen layout-suunnittelu vähentää merkittävästi uudelleensuunnittelukustannuksia. Insinöörit, jotka harkitsevat vaihteiston suuntaa konseptisuunnitteluvaiheessa, saavuttavat paremman järjestelmän tasapainon ja pidemmän komponenttien käyttöiän.

Keskeisiä asennusnäkökohtia ovat:

• Käytettävissä oleva aksiaalinen ja radiaalinen tila
• Moottorin suunta ja kaapelin reititys
• Kuorman suunta ja asennuspinnan lujuus
• Esteetön huolto

Tiimimme Raydafon Technology Group Co.,Limitedissä tekee usein yhteistyötä OEM-valmistajien kanssa kotelon mittojen, akseliliitäntöjen ja asennuslaippojen säätämiseksi varmistaakseen saumattoman integroinnin olemassa oleviin laitteisiin.

Mitkä tuoteparametrit ovat tärkeimpiä verrattaessa näitä kahta tyyppiä?

Kun verrataan rivi- ja suorakulmaisia ​​planeettavaihteistoja, tekniset parametrit tarjoavat objektiiviset valintakriteerit. Molemmat mallit voidaan valmistaa vaativien eritelmien mukaan, mutta niiden parametrialueet voivat vaihdella rakenteen mukaan.

Tehdasvalmistusprosessimme varmistaa johdonmukaisen parametrien hallinnan sekä inline- että suorakulmamalleissa. Kohdistamalla materiaalin valintaa, lämpökäsittelyä ja tarkkuustyöstöä tarjoamme vakaan laadun kokoonpanosta riippumatta.

Johtopäätös: Kuinka oikea valinta voi parantaa järjestelmän suorituskykyä?

Inline- ja suorakulmaisten planeettavaihteistojen erojen ymmärtäminen mahdollistaa tietoisemman päätöksenteon sekä suunnittelu- että hankintavaiheessa. Inline-mallit tarjoavat erinomaisen tehokkuuden ja yksinkertaisuuden, kun taas suorakulmaiset mallit tarjoavat vertaansa vailla olevaa joustavuutta rajoitetuissa asetteluissa. Kumpikaan vaihtoehto ei ole yleisesti parempi; optimaalinen valinta riippuu sovelluskohtaisista vaatimuksista.

Me Raydafon Technology Group Co., Limitedillä uskomme, että hyvin yhteensopiva planeettavaihteisto parantaa koneen suorituskyvyn lisäksi myös pitkän aikavälin toimintavarmuutta. Suunnittelulähtöinen lähestymistapamme varmistaa, että ratkaisumme vastaavat todellisia vaatimuksia vakiomalleista täysin räätälöityihin, tehtaallamme valmistettuihin malleihin.

Jos suunnittelet uutta projektia tai päivität olemassa olevia laitteita, tekninen tiimimme on valmis tukemaan valintaprosessiasi käytännön oivalluksilla ja räätälöidyillä suosituksilla.Ota yhteyttätänään keskustellaksemme siitä, kuinka planeettasiirtoratkaisumme voivat parantaa järjestelmäsi tehokkuutta ja kilpailukykyä.

FAQ: Mitä eroa on rivi- ja suorakulmaisilla planeettavaihteistoilla?

Q1: Mitä eroja on rivi- ja suorakulmaisten planeettavaihteistojen välillä tehokkuudessa?
A1: Inline planeettavaihteistot saavuttavat yleensä suuremman hyötysuhteen, koska teho virtaa pitkin suoraa akselia, jossa on vähemmän kytkentäpisteitä, kun taas suorakulmaisissa versioissa on ylimääräinen vaihteisto suunnan vaihtamiseksi, mikä johtaa hieman suurempiin häviöihin.

Q2: Mitä eroja on rivi- ja suorakulmaisten planeettavaihteistojen välillä asennustilassa?
A2: Inline-mallit vaativat enemmän aksiaalista tilaa, mutta vähemmän säteittäistä tilaa, kun taas suorakulmaiset mallit vähentävät aksiaalista pituutta ja mahdollistavat joustavan moottorin paikantamisen lisääntyneiden radiaalisten mittojen kustannuksella.

Q3: Mitä eroja on rivi- ja suorakulmaisten planeettavaihteistojen välillä vääntömomentin suhteen?
A3: Molemmat mallit voivat tuottaa samanlaisia ​​vääntömomenttitasoja, kun ne on suunniteltu oikein, vaikka suorakulmaiset vaihteistot luottavat vahvistettuihin koteloihin käsitelläkseen yhdistettyjä kuormitussuuntia.

Q4: Mitä eroja on rivi- ja suorakulmaisten planeettavaihteistojen välillä huollossa?
A4: Rivivaihteet vaativat yleensä vähemmän huoltoa yksinkertaisemman rakenteen vuoksi, kun taas suorakulmaiset vaihteistot saattavat tarvita lisätarkastuksia kartiovaihteiston takia.

Kysymys 5: Mitä eroja on rivi- ja suorakulmaisten planeettavaihteistojen välillä sovellusten soveltuvuudessa?
A5: Inline-vaihteistot sopivat erittäin tarkkoihin ja nopeisiin järjestelmiin, kun taas suorakulmaiset vaihteistot ovat erinomaisia ​​ahtaissa tai monisuuntaisissa koneasetteluissa.

Q6: Mitä eroja on rivi- ja suorakulmaisten planeettavaihteistojen välillä valmistuksen monimutkaisuuden suhteen?
A6: Suorakulmaiset mallit sisältävät monimutkaisempia työstö- ja kohdistusprosesseja, kun taas inline-mallit hyötyvät virtaviivaistetusta valmistuksesta ja kokoonpanosta.
