Mitkä ovat tarkkuusvaihteen tärkeimmät ominaisuudet?

Nykyaikaisessa koneenrakennuksessa korkean tarkkuuden vaihteet ovat tuntemattomia sankareita, jotka mahdollistavat kaiken autojen voimansiirroista ja teollisuusroboteista ilmailutoimilaitteisiin ja nopeisiin turbokoneisiin. Mutta mikä tarkalleen erottaa korkeantarkkuus vaihteistotavallisesta vaihteesta? Tärkeimmät ominaisuudet eivät koske vain tiukkoja mittatoleransseja; ne sisältävät kokonaisvaltaisen joukon parametreja, jotka määrittävät vaihteen suorituskyvyn, kestävyyden ja tehokkuuden. Näitä ovat hammaspyörän hampaiden tarkkuus (profiili, kierre ja nousu), pinnan viimeistelyn laatu, samankeskisyys, materiaalin koostumus, lämpökäsittely ja meluominaisuudet. Raydafon Technology Group Co.,Limitedissä tehtaamme on valmistanut huippuluokan tarkkuusvaihteita yli kahden vuosikymmenen ajan, ja olemme kehittäneet kattavan laatukehyksen, joka varmistaa, että vaihteemme täyttävät vaativimmat kansainväliset standardit, mukaan lukien ISO 1328 ja AGMA 2000. Tämä artikkeli tarjoaa teknisen syvällisen sukeltamisen keskeisiin ominaisuuksiin, jotka määrittelevät kunkin ominaisuuden ja miksi ne ovat erittäin tarkkoja.

Mutta tarkkuus ei ole vain lukujen täyttämistä; Kyse on ennustettavan suorituskyvyn tuottamisesta todellisissa käyttöolosuhteissa. Erittäin tarkan vaihteen on säilytettävä tarkkuus vaihtelevissa kuormissa, lämpötiloissa ja nopeuksissa samalla kun se minimoi melun, tärinän ja kulumisen. Tämä vaatii huolellista huomiota materiaalien valintaan, valmistusprosesseihin (hobbing, muotoilu, hionta ja läppäys) ja laadunvalvontatarkastukseen käyttämällä edistyneitä metrologisia laitteita, kuten hammaspyörien mittauskeskuksia ja koordinaattimittauslaitteita. Lisäksi korkean tarkkuuden vaihteistoille on tunnusomaista niiden kyky saavuttaa korkea konjugaatioaste, mikä varmistaa tasaisen ja tasaisen voimansiirron minimaalisella välyksen kanssa. Tässä kattavassa oppaassa erittelemme jokaisen keskeisen ominaisuuden, tarjoamme yksityiskohtaiset tekniset tiedot ja jaamme parhaat käytännöt valintaa ja huoltoa varten tehtaamme laajan kokemuksen perusteella. Olitpa suunnitteluinsinööri, hankintaasiantuntija tai huoltopäällikkö, tämä artikkeli antaa sinulle tietoa, jonka avulla voit arvioida ja valita erittäin tarkkoja vaihteita luotettavasti.

Sisällysluettelo

• 1. Miksi hammaspyörän hampaiden tarkkuus on kriittisin ominaisuus?
• 2. Miten pinnan viimeistelyn laatu vaikuttaa vaihteiston suorituskykyyn?
• 3. Mikä rooli materiaali- ja lämpökäsittelyllä on Gear Precisionissa?
• 4. Mitkä ovat tarkkuusvarusteidemme tärkeimmät tekniset tiedot?
• Usein kysytyt kysymykset (FAQ)
• Johtopäätös ja vaihteiden valintaneuvottelu

Miksi hammaspyörän hampaiden tarkkuus on kriittisin ominaisuus?

Hammaspyörän hampaiden tarkkuus on erittäin tarkan vaihteiston suorituskyvyn kulmakivi. Se sisältää kolme toisiinsa liittyvää komponenttia: profiilin tarkkuus (hampaan kyljen muoto), helix-tarkkuus (hampaan kohdistus hammaspyörän akselia pitkin) ja nousutarkkuus (viereisten hampaiden välinen etäisyys). Nämä parametrit määräävät, kuinka tasaisesti hammaspyörä osuu vastineeseensa, kuinka tasaisesti kuorma jakautuu hampaan pinnalle ja kuinka paljon välystä ja tärinää syntyy käytön aikana. Tarkoissa vaihteissa nämä tarkkuudet pidetään tyypillisesti tiukoissa toleransseissa – usein ISO 1328 -luokituksen 5 tai sitä paremman rajoissa, mikä tarkoittaa alle 5 mikrometrin profiilipoikkeamia halkaisijaltaan 200 mm:n vaihteisiin. Tehtaamme Raydafonilla on investoinut Reishauerin ja Kappin kaltaisten yritysten huippuluokan hammaspyörähiomakoneisiin, minkä ansiosta voimme saavuttaa tasaisen hampaiden tarkkuuden hyvin näissä rajoissa.

Hammaspyörän hampaiden tarkkuuden keskeiset näkökohdat ja niiden merkitys:

• Profiilin tarkkuus (evoluuttinen muoto):Hammasprofiilin on vastattava tarkasti teoreettista evoluutiokäyrää, jotta varmistetaan vakionopeussuhde ja minimoidaan liukukitka. Profiilivirheet aiheuttavat epätasaisen kuormituksen jakautumisen, mikä johtaa paikalliseen korkeaan rasitukseen ja hampaiden ennenaikaiseen kulumiseen. Precision Gearmme tarkastetaan hammaspyörän mittauskeskuksen (GMC) avulla, joka arvioi profiilin poikkeaman (f fα) ja kokonaisprofiilivirheen (Fα) DIN 3962:n mukaisesti.
• Helix-tarkkuus (johdin ja kohdistus):Kierrekulman on oltava tasainen vaihteen etuosan leveydellä. Helix-virheet aiheuttavat kuorman keskittymisen hampaan toiseen päähän, mikä johtaa reunakuormitukseen, pistesyttymiseen ja varhaiseen vaurioitumiseen. Valmistusprosessissamme käytetään CNC-hiontaa jatkuvalla polunohjauksella alle 3 mikrometrin heliksipoikkeamien (f fβ) saavuttamiseksi.
• Pitch-tarkkuus (hampaiden välinen etäisyys):Tasainen jakoväli varmistaa, että vaihde pyörii tasaisesti ilman syklisiä vaihteluita kulmanopeudessa. Sävelkorkeusvirheet voivat aiheuttaa siirtovirheitä, mikä johtaa kohinaan ja tärinään. Tarkastusprosessimme mittaa yhden sävelkorkeuden poikkeaman (f pt) ja kertyneen äänenkorkeuden kokonaisvirheen (F p) varmistaakseen, että ne ovat AGMA-luokan 12 määrittelyjen mukaisia.
• Juoksu ja samankeskisyys:Vaihteen akselin tulee olla täsmälleen samankeskinen sen nousuympyrän kanssa. Runout saa vaihteen huojumaan sen pyöriessä, aiheuttaen määräajoin iskukuormituksia ja lyhentää vaihteen ja laakerien käyttöikää. Precision Gearmme on tasapainotettu ISO 1940 -luokan G2.5 mukaan, mikä varmistaa minimaalisen kulumisen.

Havainnollistaaksesi hampaiden tarkkuuden merkitystä, harkitse teollisuusrobotin vaihteistoa, jossa tarkka paikannus on kriittinen. Vaihde, jonka profiilipoikkeama on 10 mikrometriä, voi aiheuttaa useiden kaarisekuntien asentovirheen, joka kerääntyy useille vaihdevaiheille ja vaikuttaa robotin toistettavuuteen. Käyttämällä Precision Gear -laitettamme, jonka profiilin poikkeama on alle 4 mikrometriä, robottivalmistajat voivat saavuttaa +/- 0,01 asteen paikannustarkkuuden, mikä mahdollistaa erittäin tarkat kokoonpanotehtävät. Samoin autojen vaihteistoissa parannettu hampaiden tarkkuus vähentää vaihteiston vinkumista ja lisää vääntömomentin siirron tehokkuutta, mikä edistää parempaa polttoainetaloutta ja hiljaisempaa matkustamoympäristöä.

Tehtaamme käyttää tiukkaa tilastollista prosessinohjausjärjestelmää (SPC) hampaiden tarkkuuden seuraamiseksi koko tuotannon ajan. Jokainen vaihde tarkastetaan Klingelnberg P 65 -vaihteistomittauskeskuksessa, joka antaa kattavan raportin kaikista oleellisista tarkkuusparametreista. Ylläpidämme yli 10 000 vaihteiston tarkastustietueen tietokantaa, jonka avulla voimme jatkuvasti optimoida jauhatusprosessejamme ja ylläpitää johdonmukaisuutta. Korkeinta tarkkuustasoa (ISO-luokka 3 tai 4) vaativille asiakkaille tarjoamme lisäpalveluna läppäyksen ja superviimeistelyn, joka voi vähentää pinnan karheutta Ra 0,1 mikrometriin ja parantaa profiilin tarkkuutta entisestään. Tämä hammaspyörän hampaiden tarkkuuteen kiinnitetty huomio erottaa Precision Gear -varusteemme vakiovarusteista.

Miten pinnan viimeistelyn laatu vaikuttaa vaihteiston suorituskykyyn?

Pinnan viimeistely on usein huomiotta jätetty ominaisuus, mutta se vaikuttaa syvästi erittäin tarkan vaihteen suorituskykyyn, käyttöikään ja tehokkuuteen. Hampaiden kylkien pintarakenne vaikuttaa kitkaan, kulumiseen, voiteluaineen kalvon pysymiseen sekä mikropisteiden ja väsymishalkeamien alkamiseen. Tarkkuusvaihteistossa pinnan viimeistely määritellään tyypillisesti pinnan karheusparametriksi (Ra, Rz tai Rq), ja se saavutetaan prosesseilla, kuten hiomalla, hiomalla ja superviimeistelyllä. Tehtaamme saavuttaa Precision Gearissamme 0,2 - 0,4 mikrometrin keskimääräisen pinnan karheuden (Ra), mikä on huomattavasti tasaisempaa kuin perinteisille vaihteille tyypillinen 0,8 - 1,2 mikrometriä. Tämä sileys vähentää kitkaa jopa 30 prosenttia, parantaa voitelun pysyvyyttä ja alentaa vaihteiston käyttölämpötilaa.

Pintakäsittelyn tärkeimmät vaikutukset vaihteiston suorituskykyyn:

• Kitka ja tehokkuus:Tasaisempi pinta vähentää ristikkäisten hampaiden välistä kitkakerrointa, mikä vähentää liukukosketuksen aiheuttamia tehohäviöitä. Tämä on erityisen tärkeää nopeilla vaihteilla, joissa kitkahäviöt voivat muodostaa merkittävän osan kokonaistehohäviöstä. Precision Gear, jossa on Ra 0,2 mikrometriä, osoittaa 25-35 prosentin kitkavähennystä verrattuna vaihteisiin, joiden Ra 0,8 mikrometriä.
• Kulutuskestävyys:Sileissä pinnoissa on vähemmän epäpuhtauksia (mikroskooppisia huippuja), jotka voivat irrota ja toimia hankaavina hiukkasina aiheuttaen kolmen rungon kulumista. Lisäksi sileämpi pinta pitää voitelukalvon paremmin, estäen metallin kosketuksen ja pidentäen vaihteen käyttöikää. Nopeutetuissa kulutustesteissämme Precision Gear osoitti 50 prosenttia vähemmän painonpudotusta kuin tavalliset vaihteet 10 miljoonan syklin jälkeen.
• Kantavuus:Pintakäsittely vaikuttaa öljykalvon paksuuteen elastohydrodynaamisessa (EHL) voitelussa. Tasaisempi pinta mahdollistaa paksumman kalvon muodostumisen, mikä lisää hammaspyörän hampaiden kantokykyä. Tämä kvantifioidaan lambda-suhteella (λ), jossa suurempi arvo ilmaisee pintojen parempaa erottumista. Precision Gearmme saavuttaa λ-suhteen 2,0 tai enemmän, kun perinteisten vaihteiden suhde on 1,2.
• Melu ja tärinä:Pinnan epätasaisuus synnyttää viritysvoimia kohdistamisen aikana, mikä voi myötävaikuttaa vaihteiston vinkumiseen ja kolinaan. Vähentämällä pinnan karheutta vähennämme näiden viritysvoimien amplitudia, mikä johtaa hiljaisempaan toimintaan. Testissä identtisillä vaihteistoilla Precision Gearmme tuotti 8 dB alhaisemman melutason kuin tavallinen vaihde 3 000 rpm:llä.

Käytännön esimerkki tuuliturbiiniteollisuudesta korostaa pinnan viimeistelyn tärkeyttä. Tuuliturbiinien vaihteistot toimivat suurella vääntömomentilla ja ovat alttiina vaihteleville kuormituksille, mikä tekee niistä alttiita pinnan epätäydellisyydestä johtuvalle mikropisteille. Suuri tuuliturbiinien valmistaja vaihtoi Precision Geariimme, jonka pinta oli erittäin viimeistelty (Ra 0,15 mikrometriä), ja havaitsi 60 prosentin pienenemisen mikropisteissä kahden vuoden käytön jälkeen, mikä kaksinkertaisti vaihteiston huoltovälin 5 vuodesta 10 vuoteen. Tämä osoittaa, että investoimalla erinomaiseen pintakäsittelyyn voidaan saavuttaa huomattavia säästöjä.

Tehtaamme osoitteessaRaydafon Technology Group Co., Limitedkäyttää yhdistelmää hiontaa ja tehohiontaa halutun pinnan viimeistelyn saavuttamiseksi. Tehohiontaprosessissa käytetään lasitettua hiomalaikkaa, joka säätelee tarkasti syöttönopeutta ja värähtelyä, mikä tuottaa ristikkokuvion, joka on optimaalinen voiteluaineen säilyttämiselle. Tarjoamme myös mikropeening-prosessia sovelluksiin, jotka vaativat suurta lohkeilunkestävyyttä, mikä luo puristavan jäännösjännityskerroksen hampaan pintaan säilyttäen samalla tasaisen pinnan. Metrologialaboratoriomme on varustettu valkoisen valon interferometrillä, joka mittaa pinnan karheutta nanometrin tarkkuudella varmistaen, että jokainen Precision Gear täyttää määritetyt pinnan laatustandardit. Tämä sitoutuminen pintakäsittelyn laatuun on toinen keskeinen tekijä, joka erottaa Precision Gear -varusteemme tavallisista kaupallisista vaihteista.

Mikä rooli materiaali- ja lämpökäsittelyllä on Gear Precisionissa?

Materiaalin valinta ja lämpökäsittelyprosessi ovat perusta korkean tarkkuuden vaihteiston tarkkuuden saavuttamiselle ja ylläpitämiselle. Tarkinkin koneistus johtaa hammaspyörään, joka menettää tarkkuutensa, jos materiaali vääntyy lämpökäsittelyn aikana tai jos materiaalilta puuttuu tarvittava väsymislujuus ja kulutuskestävyys. Erittäin tarkkoja hammaspyöriä valmistetaan tyypillisesti seosteräksistä, kuten 20CrMnTi, 18CrNiMo7-6 tai AISI 8620, jotka tarjoavat hyvän tasapainon karkaistuvuuden, sitkeyden ja työstettävyyden välillä. Lämpökäsittelyprosessia – tyypillisesti hiiletystä, karkaisua ja karkaisua – ohjataan huolellisesti, jotta saavutetaan kova kotelo (58-62 HRC) kulutuskestävyyden saavuttamiseksi, samalla kun säilytetään sitkeä ydin (30-35 HRC) iskunvaimennusta varten. Raydafon Technology Group Co.,Limitedissä tehtaamme on kehittänyt patentoidun lämpökäsittelyprosessin, joka minimoi vääristymän alle 5 mikrometriin ja varmistaa, että vaihteiston tarkkuus säilyy kovettumisen jälkeen.

Precision Gearimme materiaali- ja lämpökäsittelyominaisuudet:

• Kotelon syvyys ja kovuusprofiili:The effective case depth (ECD) for our Precision Gear is typically 0.8-1.2mm for gears up to module 5, with a surface hardness of 58-62 HRC. Kovuusgradienttia valvotaan huolellisesti, jotta varmistetaan tasainen siirtyminen kotelosta ytimeen, mikä estää pintakerroksen halkeilun tai halkeilun.
• Ytimen lujuus ja sitkeys:Ydinmateriaalin tulee olla riittävän sitkeä kestämään iskukuormituksia murtumatta. Ytimen kovuus pidetään 30-35 HRC:ssä, mikä tarjoaa hyvän lujuuden ja taipuisuuden yhdistelmän. Sydämen vetolujuus on tyypillisesti 900-1100 MPa, minkä ansiosta vaihteisto kestää ylikuormituksia ilman katastrofaalista vikaa.
• Raekoko ja mikrorakenne:Hieno, homogeeninen raerakenne on olennainen tasaisten materiaaliominaisuuksien ja ennustettavan lämpökäsittelyvasteen kannalta. Teräs hankitaan sertifioiduilta tehtailta, joissa on tiukka raekoon valvonta (ASTM 8 tai hienompi). Lopullinen mikrorakenne lämpökäsittelyn jälkeen on karkaistua martensiittia, jossa on pieni prosenttiosuus jäljellä olevaa austeniittia (alle 5 prosenttia), mikä varmistaa korkean väsymislujuuden ja vakauden.
• Vääristymien hallinta:Lämpökäsittely aiheuttaa väistämättä vääristymiä, jotka voivat vaikuttaa vaihteen tarkkuuteen. Tehtaamme käyttää yhdistelmää puristuskarkaisua, kiinnityskarkaisua ja kovaa sorvausta tämän vääristymän kompensoimiseksi. Suoritamme myös hammaspyörien akseleiden oikaisun varmistaaksemme samankeskeisyyden 0,01 mm:n sisällä.

Ilmailu- ja avaruusalan tapaustutkimus havainnollistaa materiaalin ja lämpökäsittelyn vaikutusta vaihteiden tarkkuuteen. Lentokoneen käyttöjärjestelmien valmistaja vaati vaihteita, jotka pystyivät toimimaan 150 °C:ssa erittäin luotettavasti. Vakiohiiletettyjen vaihteiden tarkkuus heikkeni korkeissa lämpötiloissa tapahtuneen karkaisun aiheuttamien mittamuutosten vuoksi. Kehitimme Precision Gearille tyhjiölämpökäsittelyprosessin, joka sisälsi usean karkaisujakson pysyneen austeniitin stabiloimiseksi varmistaen, että vaihteisto säilyttää tarkkuutensa jopa 1 000 käyttötunnin jälkeen 150 °C:ssa. Tämän ratkaisun ansiosta asiakas saavutti vaaditun käyttöiän suorituskyvystä tinkimättä.

Tehtaallamme on kattava materiaali- ja lämpökäsittelyn laadunvalvontaohjelma. Jokaisen teräserän kemiallinen koostumus testataan optisella emissiospektrometrillä, ja teemme Jominy-päätesammutustestejä karkaistuvuuden varmistamiseksi. Lämpökäsittelyn aikana käytämme vaihteeseen kiinnitettyjä termopareja, jotka valvovat lämpötilaprofiilia reaaliajassa varmistaen, että vaihde lämpenee ja jäähtyy oikealla nopeudella. Lämpökäsittelyn jälkeen teemme kullekin vaihteelle kovuustestin Rockwellin testerillä ja otamme jokaisesta erästä yhden vaihteen mikrorakennetutkimukseen. Tämä huolellinen lähestymistapa materiaalien ja lämpökäsittelyyn varmistaa, että Precision Gear ei vain täytä määritettyä kovuutta ja lujuutta, vaan myös säilyttää tarkkuutensa koko käyttöiän ajan. Asiakkaille, joilla on erityisiä vaatimuksia, voimme tarjota myös erikoispinnoitteita, kuten DLC:tä (timantin kaltainen hiili) tai nitridointia, mikä lisää pinnan kovuutta ja vähentää kitkaa.

Mitkä ovat tarkkuusvarusteidemme tärkeimmät tekniset tiedot?

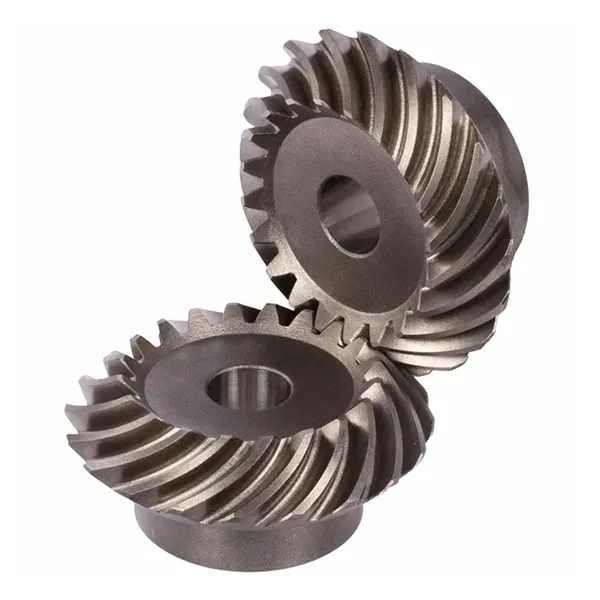

Raydafon Technology Group Co., Limited valmistaa kattavan valikoiman erittäin tarkkoja vaihteita erilaisiin teollisiin sovelluksiin, mukaan lukien autoteollisuus, ilmailu, robotiikka ja voimansiirto. Tuotevalikoimaamme kuuluvat hammaspyörä-, kierre-, kartio- ja planeettavaihteet, saatavana koot moduulista 0.5 moduuliin 10, halkaisijaltaan jopa 800 mm. Kaikki Precision Gear -tuotteemme on valmistettu ISO 9001- ja IATF 16949 -standardien mukaisesti, ja täytämme ISO 1328-, AGMA 2000- ja DIN 3962 -standardien vaatimukset. Alla olevassa taulukossa on yhteenveto suosituimpien Precision Gear -kokoonpanojemme tärkeimmistä teknisistä tiedoista. Tehtaamme voi myös valmistaa räätälöityjä hammaspyöriä tietyin muokkauksin, kuten profiilin kruunu, kärjen kevennys ja juuren kevennys, optimoidaksesi hammaspyöräverkon sovelluksesi mukaan.

Vakioarvojen lisäksi tehtaallamme on useita valinnaisia ​​parannuksia vaihteiston suorituskyvyn parantamiseksi. Näitä ovat kiiltävä kiillotettu pinta (Ra < 0,1 µm) erittäin vähäkitkaisiin sovelluksiin, nikkeli- tai kemiallinen nikkelipinnoite korroosionkestävyyteen ja kuivakalvovoiteluainepinnoite käytettäväksi tyhjiöympäristöissä. Nopeissa sovelluksissa tarjoamme dynaamisen tasapainotuksen ISO 1940 -luokituksen G1 mukaan ja suuren vääntömomentin sovelluksiin tarjoamme hampaiden kuorinnan, joka lisää hampaiden juurien väsymislujuutta jopa 30 prosenttia.

Laadunvarmistusprosessimme jokaiselle Precision Gearille sisältää kriittisten mittojen 100-prosenttisen tarkastuksen huippuluokan koordinaattimittauskoneella (CMM). Suoritamme myös vaihteiston äänitestin erikoiskoepenkissä, jolla mitataan vaihteistoverkon melu- ja tärinäominaisuudet. Asiakkaille, joilla on erityisiä vaatimuksia, voimme tarjota täydellisen tarkastusraportin, joka sisältää: hammasprofiili- ja helix-kuvaajat, nousupoikkeamakaaviot, pinnan karheusmittaukset, kovuusprofiilikaaviot ja meluanalyysikäyrän. Tämä kattava dokumentaatio varmistaa, että asiakkaamme luottavat täyden vaihteidemme laatuun ja tarkkuuteen. Laajan valmistuskapasiteetin ja tiukan laadunvalvontamme ansiosta Raydafon Technology Group Co., Limitedin tehtaamme on luotettava kumppanisi tarkkuusvaihteissa.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mitä eroa on tarkkuusvaihteella ja vakiovaihteella?

Vastaus: Ensisijainen ero on tarkkuuden ja johdonmukaisuuden tasossa. Tarkkuusvaihteet valmistetaan tiukempiin hampaiden profiilin, kierteen, nousun ja samankeskisyyden toleransseihin, jotka tyypillisesti täyttävät ISO 1328:n luokan 5 tai paremman, kun taas standardivaihteisto voi saavuttaa vain luokan 7 tai 8. Tarkkuusvaihteilla on myös ylivoimainen pinnanlaatu (Ra < 0,4 µm) verrattuna standardin 0,8 µm:iin. laadukkaampia materiaaleja hienostuneemmilla lämpökäsittelyprosesseilla. Nämä erot johtavat pienempään meluon, korkeampaan hyötysuhteeseen ja pidempään käyttöikään vaativissa sovelluksissa. Raydafon Technology Group Co., Limitedissä Precision Gear -tuotteemme on suunniteltu täyttämään tiukimmatkin suorituskykyvaatimukset sellaisilla aloilla kuin ilmailu- ja robotiikka.

Kysymys 2: Kuinka mittaat erittäin tarkan vaihteen tarkkuuden?

Vastaus: Tarkkuusvaihteen tarkkuus mitataan erikoismittauslaitteistolla, kuten hammaspyörien mittauskeskuksella (GMC) tai koordinaattimittauskoneella (CMM), jossa on vaihteiston tarkastusohjelmisto. Nämä koneet mittaavat avainparametreja, mukaan lukien profiilin poikkeama, helix-poikkeama, pitch error ja runout sekä tarjoavat yksityiskohtaisia ​​kaavioita ja numeerisia tietoja. Käytössämme on tehtaallamme Klingelnberg P 65 hammaspyörämittauskeskus halkaisijaltaan 300 mm asti ja Wenzel CMM suurempiin vaihteisiin. Kaikki mittaukset suoritetaan lämpötilasäädellyssä ympäristössä (20°C +/- 0,5°C) lämpölaajenemisvaikutusten eliminoimiseksi. Tarjoamme jokaiselle vaihteelle kattavan tarkastusraportin, joka dokumentoi saavutetut tarkkuustasot.

Kysymys 3: Mikä materiaali on paras tarkkuusvaihteelle?

Vastaus: Optimaalinen materiaali riippuu käyttökohteesta, mutta yleisiä valintoja ovat 20CrMnTi, 18CrNiMo7-6 ja AISI 8620. Nämä seosteräkset tarjoavat hyvän karkenevuuden ja sitkeyden. Äärimmäistä kulutuskestävyyttä vaativiin sovelluksiin voimme käyttää myös nitrausteräksiä, kuten 42CrMo4. Tehtaamme Raydafon Technology Group Co., Limitedissä suorittaa perusteellisen analyysin käyttöolosuhteista (kuormitus, nopeus, lämpötila, voiteluaine) ja suosittelee parasta materiaalia tarkkuusvarusteillesi. Joissakin tapauksissa tarjoamme myös kotelohiiletyksen yhdistettynä lopulliseen kovaan hiontaan korkeimman mahdollisen kovuuden (62 HRC) saavuttamiseksi samalla, kun ytimen sitkeys säilyy.

Kysymys 4: Voidaanko erittäin tarkka vaihde korjata, jos se on vaurioitunut?

Vastaus: Monissa tapauksissa vaurioitunut erittäin tarkka hammaspyörä voidaan korjata esimerkiksi hammaspyörien hionnalla, pinnan uudelleenprofiloinnilla tai paikallisella hitsauskorjauksella, jota seuraa uudelleen työstäminen. Korjauksen kannattavuus riippuu kuitenkin vaurion laajuudesta ja vaihteen jäljellä olevasta käyttöiästä. Tehtaamme tarjoaa kattavan korjauspalvelun Precision Gear -tuotteille, mukaan lukien uudelleenhionta, hampaiden profiilin korjaus ja pintapinnoitus. Teemme myös rakenteellisen eheyden arvioinnin selvittääksemme, voidaanko vaihde turvallisesti palauttaa käyttöön. Joissakin tapauksissa vaihteiston vaihtaminen uuteen voi olla kustannustehokkaampaa, ja voimme arviomme perusteella neuvoa parhaan toimintatavan.

Kysymys 5: Mitä toimitusaikaa voin odottaa räätälöityä erittäin tarkkaa vaihdetilausta varten?

Vastaus: Räätälöidyn tarkkuusvaihteen toimitusaika riippuu vaihteen monimutkaisuudesta, materiaalista, lämpökäsittelyvaatimuksista ja määrästä. Vakiomoduuleille ja -materiaaleille tehtaamme tarjoaa tyypillisesti 6-8 viikon toimitusajan pienille määrille (1-10 kappaletta). Suurempien määrien tai monimutkaisempien eritelmien (esim. ultratarkkuusluokka 3-4, erikoispinnoitteet) toimitusaika voi venyä 10-12 viikkoon. Tarjoamme nopeutettuja valmistusvaihtoehtoja kiireellisiin projekteihin. Raydafon Technology Group Co., Limitedillä on joustava tuotantoaikataulu ja voimme antaa tarkan toimitusaika-arvion saatuaan yksityiskohtaiset varusteesi tiedot. Tarjoamme myös suunnittelukonsultointipalvelun, jonka avulla voit optimoida varusteesi valmistettavuuden ja lyhemmän läpimenoajan kannalta.

Johtopäätös: Precision Gear – Luotettavan voimansiirron perusta

Erittäin tarkkoja hammaspyöriä erottaa keskeisten ominaisuuksien yhdistelmä: poikkeuksellinen hampaiden tarkkuus (profiili, kierre ja nousu), erinomainen pintakäsittely, huolellisesti valitut materiaalit optimoidulla lämpökäsittelyllä ja tiukka laadunvalvonta. Nämä ominaisuudet yhdessä takaavat alhaisen melutason, korkean hyötysuhteen, pitkän käyttöiän ja luotettavan voimansiirron vaativimmissakin sovelluksissa. Raydafon Technology Group Co., Limitedin tehdas on hallinnut taiteen ja tieteen tarkkuusvaihteiden valmistuksesta, hyödyntäen huippuluokan laitteita, edistynyttä metrologiaa ja sitoutumista jatkuvaan parantamiseen. Laaja tuotevalikoimamme, räätälöintimahdollisuutemme ja omistautunut tekninen tuki tekevät meistä luotettavan kumppanin vaihteistoratkaisuissa eri toimialoilla.

Etsitkö erittäin tarkkaa vaihdetta, joka täyttää tarkat suorituskykyvaatimukset?Ota yhteyttä Raydafon Technology Group Co., Limitediin tänäänkattavaa vaihdeneuvontaa varten. Anna varusteesi tekniset tiedot ja käyttöolosuhteet, niin insinööritiimimme suunnittelee ja valmistaa Precision Gear -laitteen, joka ylittää odotuksesi. Tarjoamme ilmaisen vaihteiston suunnitteluanalyysin, kilpailukykyisen hinnoittelun ja nopean toimituksen mihin tahansa paikkaan.Pyydä ilmainen tarkkuusvaihteiden konsultaatio nyt Raydafon Technology Group Co., Limitediltä ja koe tarkkuusvaihteistoratkaisujemme laatu ja luotettavuus.
