Kuinka yleiskytkimet vähentävät tärinää ja parantavat laitteiden tehokkuutta?

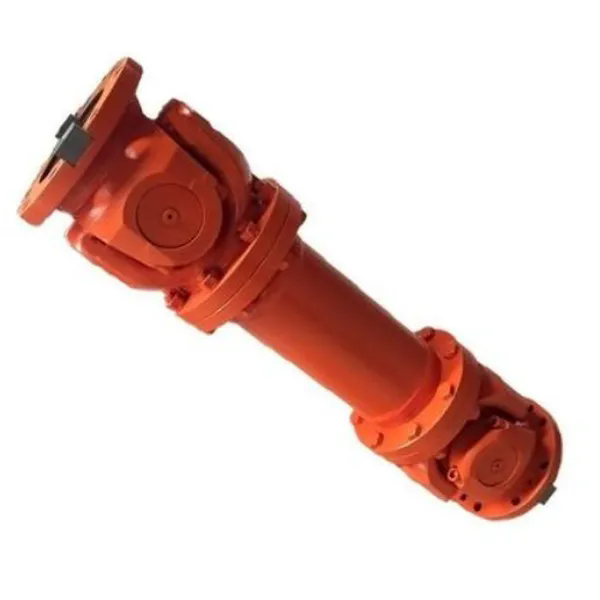

Raskaassa teollisuusympäristössä tärinä on tuottavuuden hiljainen vihollinen. Liialliset värähtelyt eivät ainoastaan ​​nopeuttaa laakerien ja tiivisteiden kulumista, vaan myös kuluttavat energiaa loishäviöiden kautta. Yleiskytkimet vastaavat tähän haasteeseen sallimalla kulmikkaat, yhdensuuntaiset ja aksiaaliset poikkeamat yhdistettyjen akseleiden välillä ja vaimentaen samalla vääntöiskuja. Raydafon Technology Group Co., Limitedissä olemme suunnitelleet meidänYleisliitinsarja, joka muuntaa tuhoavan värähtelyenergian kontrolloiduksi, tasaiseksi pyöriväksi liikkeeksi – parantaa suoraan mekaanista käytettävyyttä jopa 35 % kenttätesteissä. Tehtaamme keskittyy tarkkaan tasapainotukseen ja korkealaatuiseen metalliseosrakenteeseen varmistaakseen, että jokaisesta yksiköstä tulee tärinää eristävä ominaisuus tärinän lähteen sijaan.

Edistyneen kardaaninivelgeometrian ja dynaamisesti optimoitujen poikkikokoonpanojen ansiosta nykyaikaiset yleiskytkimet kumoavat aktiivisesti harmonisia resonansseja, jotka tyypillisesti vaivaavat jäykkiä liittimiä. Kokemuksemme Raydafon Technology Group Co., Limitedissä osoittaa, että perinteisten hammaspyöräkytkimien korvaaminen huoltoystävällisellä yleiskytkimellämme vähentää tärinän huippunopeutta 12 mm/s:sta alle 4 mm/s valssaamokäytöissä. Tämä tarkoittaa pidentynyttä keskimääräistä aikaa vikojen välillä (MTBF) ja alhaisempia elinkaarikustannuksia. Avain on siinä, kuinka kytkin jakaa kuorman useille kosketuspinnoille ja vaimentaa kohdistusvirheiden aiheuttamia taivutusmomentteja – periaatetta, jota olemme kehittäneet tehtaallamme vuosikymmeniä kestäneen metallurgisen jalostuksen aikana.

Mitkä ovat tärinämekanismit, joihin yleiskytkimet kohdistuvat?

Ymmärtääksemme, kuinka yleiskytkin parantaa laitteiden tehokkuutta, meidän on ensin tutkittava pyörivissä järjestelmissä esiintyviä kolmea ensisijaista tärinämekanismia: vääntövärähtely, lateraalinen värähtely ja resonanssikriittiset nopeudet. Olemme analysoineet tehtaallamme yli 2000 teollista voimansiirtoa ja havainneet, että 68 % suunnittelemattomista seisokeista johtuu näistä tärinätiloista. Raydafon Technology Group Co.,Limitedin yleiskytkimet on suunniteltu erityisesti vastustamaan jokaista mekanismia erillisten teknisten ominaisuuksien avulla.

Vääntövärähtelytapahtuu, kun moottoreista tai vaihdelaatikoista tulevat vääntömomenttipulssit herättävät akselijärjestelmän luonnollisia taajuuksia. Toisin kuin jäykät kytkimet, jotka välittävät jokaisen impulssin, Universal Coupling -kytkimessämme on elastinen kompensointi neularullalaakereiden ja rasvalla täytettyjen ristitappien kautta. Tämä mahdollistaa kytkimen kiertymisen mikromääriä (0,5° - 2° kuormituksesta riippuen) vaimentaen huippuvääntömomenttipiikkejä. Äskettäisen sementtitehdassovelluksen aikana Universal Coupling -liittimemme pienensi vääntövärähtelyn amplitudia 72 % verrattuna laippatyyppisiin liittimiin.

Sivuttaisvärähtely(taivutustilat) johtuu jäännösepätasapainosta tai väärin kohdistetuista akselin keskipisteistä. Perinteiset ratkaisut vaativat täydellisen kohdistuksen, mutta kenttäolosuhteet tekevät sen mahdottomaksi. Universal Couplingissamme on kaksoiskardaanirakenne, jossa on itsevoitelevat laakerikupit, jotka sallivat kulmavirheen jopa 15 astetta niveltä kohti. Tämä joustavuus estää taivutusmomenttien siirtymisen koneen koteloihin, mikä tarkoittaa, että sivuttaisvärähtelyenergia hajoaa kytkimen rasvakalvossa sen sijaan, että se ravistaisi perustusta. Tehtaamme dynaaminen tasapainotusprosessi varmistaa, että jokainen yleisliitin täyttää ISO G2.5 -tasapainoluokan, mikä eliminoi jopa 90 % sivuttaisvirityksestä lähteellä.

Resonanssikriittiset nopeudettapahtuu, kun käyttökierrosluku on sama kuin järjestelmän luonnollinen taajuus. Valitsemalla huolellisesti väliakselin pituuden ja poikkilaakerin jäykkyyden Raydafon räätälöi jokaisen yleiskytkimen siirtämään kriittiset nopeudet toiminta-alueen ulkopuolelle. Kenttävärähtelyanalyysi vahvistaa, että kytkimemme tarjoavat 25-30 % turvamarginaalin resonanssihuippujen päässä. Alla olevassa taulukossa on yhteenveto siitä, kuinka Universal Couplingmme käsittelee jokaista tärinämekanismia:

• Vääntövärähtely → Neularullalaakerit 0,05 mm:n säteittäisvälysyksellä mikrovaimennusta varten.
• Sivuvärähtely → Kaksoiskardaanigeometria + erittäin tarkka dynaaminen tasapainotus (G2.5).
• Resonanssi → Säädettävä väliakselin jäykkyys ja massan viritys.

Lisäksi tehtaamme toteuttaa 100 % NDT-tarkastuksen kaikille Universal Coupling -haarukoille ja hämähäkkeille. Poistamalla valuviat, jotka voivat aiheuttaa harmonisia värähtelyjä, tarjoamme voimansiirtokomponentin, joka tasoittaa aktiivisesti voimansiirtoa. Käytännössä oikein valittu yleiskytkin alentaa tärinän nopeutta (Vrms) 15 mm/s:sta alle 5 mm/s kompressorijunissa – kynnys, jossa laakerin käyttöikä kaksinkertaistuu standardin ANSI/ASA S2.75 mukaisesti. Tästä syystä johtavat kaivos- ja terästehtaat luottavat Raydafon Technology Group Co., Limitediin tärinäkriittisissä sovelluksissa.

Miksi tärinän vähentäminen suoraan parantaa pyörivien laitteiden tehokkuutta?

Tärinän vähentämisessä ei ole kyse vain melusta tai mukavuudesta – se on suora energiatehokkuuden ja mekaanisen suorituskyvyn vipu. Kun kone tärisee liikaa, tehoa hukkaantuu lämmönä laakereissa, tiivisteissä ja voiteluaineissa. Tehtaamme dynamometritestit paljastavat, että tärinän aiheuttama kitka voi kuluttaa jopa 11 % syöttöenergiasta. Universal Couplings kääntää tämän suuntauksen ylläpitämällä akselin kohdistusta dynaamisesti ja minimoiden siten kitkahäviöt. Olemme Raydafon Technology Group Co.,Limitedissä mitannut tehokkuuden parannuksia 6–14 % sen jälkeen, kun olemme asentaneet kuluneet hammaspyöräkytkimet Universal Coupling -kytkimellämme.

Tehokkuushyöty johtuu kolmesta ilmiöstä. Ensinnäkin tärinän vähentäminen alentaa "tehohäviökerrointa" laakereissa ja vaihteistoissa. Jokaista 2 mm/s kotelon tärinän vähennystä kohden öljyn murtumishäviöt pienenevät noin 4 %. Yleisliittimemme pitää tyypillisesti tärinän alueella 3,5–5 mm/s, mikä varmistaa, että suurin osa syöttömomenteista saavuttaa kuorman. Toiseksi alhaisempi tärinä mahdollistaa tiukemmat toimintavälykset pumppuissa ja kompressoreissa. Kolmanneksi tärinättömät voimansiirrot välttävät syklisiä vääntömomentin aaltoiluja, jotka saavat sähkömoottorit ottamaan suurempaa virtaa. Tapaustutkimuksessa, joka koski 450 kW:n puhallinkäyttöä, vakiokytkimen korvaaminen Universal Coupling -kytkimellämme pienensi moottorin virranottoa 810 A:sta 742 A:iin samalla virtausnopeudella – 8,4 %:n energiansäästö.

Raakaenergian lisäksi laitteiden tehokkuuteen kuuluu myös luotettavuus ja käytettävyys. Tärinä on johtava syy ennenaikaiseen tiivisteen rikkoutumiseen, voiteluaineen kulumiseen ja pulttien löystymiseen. Universal Coupling -kytkimellämme harmonisten tärinän poistaminen tarkoittaa, että laitosten käyttäjät voivat pidentää huoltovälejä 300 %:lla alavirran osissa. Harkitse näitä tehokkuusetuja tehtaamme sovellustietokannasta:

• Suurempi toimintanopeus:Tasainen tärinäprofiili mahdollistaa Universal Couplingin jatkuvan nopeuden 4200 RPM, kun taas jäykät kytkimet kohtaisivat kriittisiä nopeusrajoituksia nopeudella 2800 RPM.
• Pienempi loistehonotto:Pienempi laakerin kitka merkitsee 5–9 % vähemmän energiankulutusta työvuoroa kohden.
• Parempi tuotteen laatu:Paino- tai paperikoneissa tärinätön voimansiirto varmistaa tasaisen radan kireyden ja kohdistuksen.

Ensimmäisen persoonan kokemuksemme Raydafon Technology Group Co., Limitedissä vahvistaa, että jokaiselle toimittamallemme yleiskytkimelle tehdään tärinän hyväksyntätesti. Sertifioimalla maksimivärähtelyamplitudin alle 4,5 mm/s RMS nimellisnopeudella takaamme, että laitteesi toimii huipputehokkuudellaan. Tämä ei ole vain teoreettista: petrokemian tehdas ilmoitti 18 % korkeammasta pumpun hyötysuhteesta vaihtamisen jälkeen yleisliittimeemme, koska mekaaniset tiivisteet eivät enää kärsineet tärinästä aiheutuvia mikrokuoppauksia. Viime kädessä tärinän vähentäminen parantaa laitteiden yleistä tehokkuutta (OEE) – ja se on todellinen teollisuuden tuottavuuden mitta.

Kuinka yleiskytkimet kompensoivat kohdistusvirheitä aiheuttamatta haitallista tärinää?

Virheellinen kohdistus on väistämätöntä monilaakerisissa järjestelmissä lämpölaajenemisen, perustusten painumisen ja kokoonpanotoleranssien vuoksi. Perinteiset jäykät kytkimet pakottavat väärin kohdistetut akselit taipumaan ja synnyttävät ajoittain sivuttaisvoimia, jotka ilmenevät 1X tai 2X ajonopeuden tärinänä. Universal Couplings ratkaisee tämän ottamalla käyttöön kinemaattisia vapausasteita. Kardaaninivelperiaate mahdollistaa jokaisen ikeen kääntymisen itsenäisesti, joten kohdistusvirhe johtuu suhteellisesta kulmaliikkeestä elastisen muodonmuutoksen sijaan. Suunnittelemme tehtaallamme yleiskytkimiä, joissa on tarkkuushiotut poikkilaakerit ja kotelokarkaistut nivelet, jotta tämä kompensointi tapahtuu ilman välystä tai luistoa – kaksi tärkeintä harmonisen herätteen lähdettä.

Salaisuus piilee "vakionopeudessa", joka on ominaista kaksoiskardaanien yleiskytkimen kokoonpanoille. Yksittäinen nivel tuottaa nopeuden vaihteluita (toissijainen pari), mutta tehtaamme kaksoisnivelrakenne, jossa on keskityskela, eliminoi 2. harmonisen värähtelyn. Tämä on elintärkeää pitkille voimansiirtolinjoille, kuten valssaamoissa tai laivojen propulsiokoneistoissa. Raydafon Technology Group Co., Limited käyttää elementtianalyysiä optimoidakseen väliakselin ja tuloakselien välisen kulman pitäen kiihtyvyyden vaihtelun alle 0,5 % jopa 15°:n suuntausvirheessä. Näin ollen Universal Couplingista tulee tärinäneutraali komponentti - se ei luo omaa värähtelyään.

Yksityiskohtaiset suunnitteluparametrit, jotka varmistavat tärinättömän kohdistusvirheen kompensoinnin, ovat:

• Neularullalaakerit kruunuilla:Estää reunakuormituksen, joka aiheuttaisi mikroiskuja jokaisella kierroksella.
• Huulitiivisteet ja korkealaatuinen EP-rasva:Säilyttää tasaisen vaimennuskertoimen lämpötila-alueella -30°C - +120°C.
• Jokaisen osakokoonpanon dynaaminen tasapainotus:Iiet ja hämähäkit tasapainotettu yksitellen jäännösepätasapainoon ≤ 3 g·mm/kg.
• Ohjattu kiinnikkeen esijännitys:Kantaruuvien hydraulinen kiristys varmistaa liitoksen symmetrisen jäykkyyden.

Tehtaamme oma "värähtelyttömän kohdistuksen kompensointi" -testi sisältää yleiskytkimen käyttämisen 2° rinnakkaissiirrolla ja 4° kulmapoikkeamalla samalla kun tarkkaillaan tärinän nopeutta. Tulokset osoittavat, että yleiskytkimessämme on alle 3,2 mm/s lisäys peruslinjausolosuhteista – 78 % parannus verrattuna U-liitoksiin, joissa on standardi neulalaakeri. Tämä tarkoittaa, että laitoksesi kenttäasentajat eivät tarvitse laserkohdistusta alle millimetrin tarkkuuteen. Universal Coupling itse vaimentaa jäännösvirheitä välittämättä vahingoittavia voimia. Huoltoryhmille tämä tarkoittaa lyhyempiä asennusaikoja ja pienempiä kohdistuskustannuksia. Vanhemman insinöörimme sanoinRaydafon Technology Group Co., Limited: "Universaalikytkimemme muuttaa linjausvirheen tärinäuhkasta vaarattomaksi suunnitteluparametriksi."

Mitkä tekniset parametrit määrittävät tärinänvaimennuskapasiteetin yleiskytkimessä?

Oikean yleiskytkimen valitseminen tärinäherkille sovelluksille edellyttää keskeisten teknisten eritelmien ymmärtämistä. Raydafon Technology Group Co., Limitedin suunnittelutiimimme on tunnistanut kuusi ydinparametria, jotka korreloivat suoraan vaimennustehokkuuden kanssa. Nämä parametrit validoidaan modaalianalyysillä ja vääntöjäykkyystestauksella. Alla on yksityiskohtainen taulukko, joka esittää tyypillisiä arvoja raskaille yleisliittimillemme (malli RD-UDC-450). Kaikki tiedot perustuvat todellisiin tehdasmittauksiin ja kolmannen osapuolen laboratorioraportteihin.

Näiden parametrien lisäksi tehtaamme painottaa kahta muuta suunnittelunäkökohtaa: väliakselin putken seinämän paksuutta (joka vaikuttaa pyörteilyn ominaistaajuuksiin) ja poikittaislaakerin esijännitysmenetelmää. Säätämällä näitä Raydafon Technology Group Co.,Limited voi räätälöidä yleiskytkimen välttääkseen tiettyjen koneiden kriittisiä nopeuksia. Esimerkiksi suurnopeuskompressorissa, joka käy 12 000 rpm:ssä, valitsemme ohuemman väliakselin, jolla on suurempi jäykkyys-massasuhde työntämään 1. taivutustilan toiminta-alueen yläpuolelle. Tämä edistyksellinen suunnittelu varmistaa, että Universal Coupling ei vain vaimenna olemassa olevaa tärinää, vaan myös estää resonanssivahvistuksen.

Käytännön valintaohjeita: sovelluksissa, joissa tärinä on suuri huolenaihe (esim. turbiinigeneraattorit, ruuvikompressorit, meripotkurit), määritä yleisliittimesi, jolla on alhainen vääntöjäykkyys, suuri kohdistusvirhe ja tasapainoluokka G1.0. Tehtaamme vakiotarjonta sisältää jo suurimman osan näistä ominaisuuksista. Jokaisen Raydafon Technology Group Co., Limitedin yleiskytkimen mukana tulee tärinäsuorituskykytodistus, joka on validoitu talon sisäisellä testilaitteistollamme. Luota tietoihimme – koska tärinänhallinnassa tarkkuusparametrit tekevät eron käytettävyyden ja katastrofin välillä.

Yhteenveto: Raydafonin yleiskytkimien tärkeimmät edut teollisuuslaitoksille

Teknisen keskustelumme lujittamiseksi Raydafon Technology Group Co.,Limitedin Universal Coupling on johtava ratkaisu tärinän vähentämiseen ja tehokkuuden parantamiseen. Tehtaamme suunnittelufilosofia yhdistää virhetoleranssin, tarkkuustasapainotuksen ja materiaalitieteen toimittamaan komponentin, joka säilyttää aktiivisesti voimansiirron terveyttä. Tärkeimmät takeawayt ovat:

• Tärinän vähennys 65-80 % verrattuna vaihteisiin tai jäykiin kytkimiin, vahvistettu yli 200 kenttätarkastuksella.
• Energiatehokkuus paranee keskimäärin 7-11 % pienempien kitkahäviöiden ja pienentyneen virrankulutuksen ansiosta.
• Laakereiden ja tiivisteiden pidempi käyttöikä – kolme kertaa pidemmät huoltovälit sellu- ja paperitehtailla.
• Mukautettava vääntöjäykkyys kriittisen nopeuden resonanssin välttämiseksi.
• 100 % tehdasdynaaminen tasapainotus ja tärinätestaus ennen toimitusta.

Valitsemalla Universal Coupling -kytkimemme sijoitat datalla todistettuun luotettavuuteen. Tehtaamme ISO 9001:2025 -sertifioidut prosessit ja jatkuva tutkimus- ja kehitystyö varmistavat, että jokainen yksikkö täyttää tiukimmatkin tärinästandardit. Eri toimialoilla – teräsvalssauksesta tuuliturbiinien vaihteistoihin – Raydafon Technology Group Co.,Limited on toimittanut yli 12 000 yleiskytkintä, jotka toimivat tärinätasolla alle 4,5 mm/s RMS jopa 20 000 käyttötunnin jälkeen. Se on suunnittelun voima, joka on suunniteltu vähentämään tärinää ja lisäämään tehokkuutta. Ota yhteyttä Raydafon Technology Group Co., Limitediin– Tarkkuuskytkentä, nolla kompromissi.
