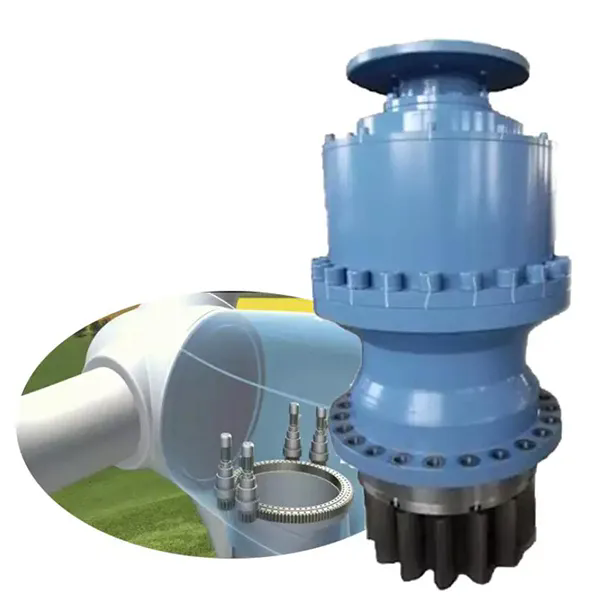

Mitkä ovat tuuliturbiinin vaihdelaatikon kolme avainvaihteistoa?

Tuuliturbiinin vaihdelaatikkoMuunna hitaasti roottorin kierto nopeaksi generaattorin tuloksi. Vika voi johtaa merkittäviin seisokkien kustannuksiin. Näiden monimutkaisten komponenttien ymmärtäminen ei ole vain tekninen oppimiskäyrä; Se on ratkaisevan tärkeää tuulipuistojen sijoitetun pääoman tuoton maksimoimiseksi. Johtavana OEM: nä,RaydafonSuunnittelee jokaisen vaihdelaatikko -alakomponentin täyttämään korkeimmat kestävyyden, tarkkuuden ja tehokkuuden standardit. Modernituuliturbiinin vaihdelaatikkoIntegroi kolme avainsiirtovaihetta yhdeksi järjestelmään. Niiden toiminnot ja avainkomponentit on lueteltu alla.

Kello 1.

Toiminto:

Käsittelee korkean syöttömomentin (jopa 6 mn · m) roottorin akselista nopeudella 6-20 rpm.

Avainkomponentit:

Aurinkovaihteisto: välittää vääntömomentin kolmen tai viiden planeettavaihteen aurinkovaiheelle.

Planeetan hammaspyörä: Pyöriä planeetan kantajalle asennetun aurinkovaihteen ympäri.

Rengasvaihde: kiinteä ulkoinen vaihde, jossa on sisäiset hampaat.

Planeetta -operaattori: Kytkee planeettavaihteet väliakseliin.

2. Väliaikaisen akselin vaihe

Toiminto: Käyttää kierteisiä vaihteita nopeuden lisäämiseen 10-15 kertaa. Avainkomponentit:

Syöttölaite: Planeettavaihteen kantolaitteen ohjaama.

Välivaihde: välittää liikkeen nopeaan vaiheeseen.

Akseli: Korkean lujuuden seosteräs, väsymyskestävä muotoilu.

Laakerit: tarkkuuskulma -kosketuslaakerit.

3. Nopea vaihe

Toiminto: Generaattorin lopullinen nopeus on 1 500-1 800 rpm.

Avainkomponentit:

Lähtöhaltija: Yhdistä generaattorikytkentä.

Voitelujärjestelmä: Jet ja Splashin voitelu.

Jäähdytyspiiri: Öljy-ilma-lämmönvaihdin.

Tuuliturbiinin vaihdelaatikkoKriittiset tukijärjestelmät:
