Kuinka ohjauksen hydraulisylinteriä käytetään maataloustraktoreissa?

Traktorin valmistajalle tai varaosien jakelijalle ohjausjärjestelmä on yksi koneen tärkeimmistä osajärjestelmistä. Traktori, joka ei voi ohjata tarkasti, ei ole vain tehoton; se on vaarallista, varsinkin kun ajetaan rinteillä, märillä pelloilla tai lähellä karjaa ja työntekijöitä. Nykyaikaisen traktorin ohjauksen ytimessä oleva komponentti on ohjauksen hydraulisylinteri. It converts hydraulic pressure into the linear force that turns the front wheels, and it does so with a level of power and precision that mechanical steering simply cannot match. Kun hankit aOhjauksen hydraulisylinterimaataloustraktoreita varten et osta vain osaa. Teet päätöksen, joka vaikuttaa jokaisen rakentamasi tai huoltamasi traktorin luotettavuuteen.

The purpose of this guide is to help procurement engineers, tractor manufacturers, and spare parts buyers understand how a Steering Hydraulic Cylinder is used in agricultural tractors and how to select the right one for their application. We will cover the working principle, the different steering configurations, the key specifications you need to specify, the environmental and load conditions that affect durability, and the criteria for evaluating a supplier. Toimitamme myös yksityiskohtaiset tuotetiedot Raydafon Technology Group Co., Limitedin tehtaalta. Whether you are designing a new tractor model or sourcing replacement cylinders for a fleet, this guide will give you the technical foundation you need to make a confident purchasing decision.

Sisällysluettelo

• 1. Kuinka ohjauksen hydraulisylinteri toimii traktorissa?
• 2. Mitä ohjauskokoonpanoja maataloustraktoreissa käytetään?
• 3. Mitä teknisiä tietoja ostajien tulee etsiä?
• 4. Mitkä käyttöolosuhteet vaikuttavat sylinterin kestävyyteen?
• 5. Miten arvioit ohjauksen hydraulisylinterien toimittajan?
• 6. Mitkä ovat tehtaamme tärkeimmät tuoteparametrit?
• 7. Usein kysytyt kysymykset (FAQ)
• 8. Johtopäätös

1. Kuinka ohjauksen hydraulisylinteri toimii traktorissa?

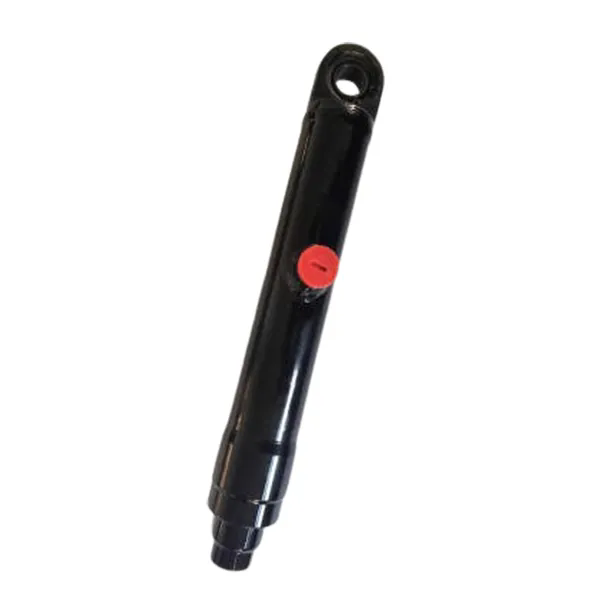

Maataloustraktorin ohjaava hydraulisylinteri on kaksitoiminen hydraulitoimilaite, joka muuntaa nesteen paineen lineaarivoimaksi. Se on yhdistetty ohjausvivustoon, joka välittää voiman etupyörille. Sylinteri toimii ohjausventtiilin ohjauksessa, joka on tyypillisesti orbitrol (hydrostaattinen ohjaus) -yksikkö. Kun käyttäjä kääntää ohjauspyörää, orbitrol-venttiili ohjaa paineistettua hydraulinestettä sylinterin männän toiselle puolelle. Mäntä liikkuu, ojentaen tai vetäen sisään varren, ja tanko työntää tai vetää ohjausvivustoa. Pyörät pyörivät ja traktori muuttaa suuntaa. Kun käyttäjä kääntää pyörää vastakkaiseen suuntaan, venttiili ohjaa nestettä männän toiselle puolelle ja sylinteri liikkuu vastakkaiseen suuntaan.

Hydraulisen ohjauksen tärkein etu mekaaniseen ohjaukseen verrattuna on voiman moninkertaistus. A mechanical steering system requires the operator to exert significant physical effort, especially when the tractor is stationary or moving slowly with a heavy load. Hydraulijärjestelmä tehostaa kuljettajan panosta ja mahdollistaa pyörien kääntämisen pienellä vaivalla. This is essential for modern tractors, which are larger, heavier, and often equipped with front loaders or other attachments that increase the load on the front axle. The Steering Hydraulic Cylinder is also capable of absorbing shock loads from the wheels, which improves operator comfort and reduces wear on the steering components. Alla olevassa taulukossa on yhteenveto sylinterin tärkeimmistä toiminnoista traktorin ohjausjärjestelmässä.

Tehtaamme Raydafonilla valmistaa ohjauksen hydraulisylintereitä erityisesti maataloustraktoreihin. Ymmärrämme maatalousmarkkinoiden ainutlaatuiset vaatimukset: suuri voima, kestävyys ankarissa olosuhteissa ja luotettava suorituskyky tuhansien käyttötuntien ajan. Suunnittelutiimimme työskentelee traktorivalmistajien kanssa suunnitellakseen sylintereitä, jotka täyttävät heidän erityiset ohjausgeometriaan ja suorituskykyyn liittyvät vaatimukset.

2. Mitä ohjauskokoonpanoja maataloustraktoreissa käytetään?

Maataloustraktoreissa käytetään useita erilaisia ​​ohjauskokoonpanoja, joista jokaisella on omat etunsa ja haittansa. Kokoonpanon valinta vaikuttaa tarvittavien ohjauksen hydraulisylinterien tyyppiin, kokoon ja määrään. Yleisimmät kokoonpanot ovat yksisylinterinen kokoonpano, kaksisylinterinen kokoonpano ja integroitu ohjaussylinteri. Yksisylinterinen kokoonpano käyttää yhtä sylinteriä, joka on kytketty ohjausvivustoon. Tämä on yleistä pienissä traktoreissa ja hyötytraktoreissa. Kaksisylinterisessä kokoonpanossa käytetään kahta sylinteriä, yksi etuakselin kummallakin puolella. Tämä antaa enemmän voimaa ja paremman hallittavuuden, ja se on yleistä suuremmissa ja raskaammissa traktoreissa. Integroitu ohjaussylinteri on rakennettu etuakselin koteloon. Tämä malli säästää tilaa ja tarjoaa suojan sylinterille, mutta se on monimutkaisempi ja kalliimpi valmistaa. Alla olevassa taulukossa verrataan näitä kokoonpanoja.

Hankittaessa traktorin ohjauksen hydraulisylinteriä, ostajan on ensin määritettävä ohjauskokoonpano. Tämä määrittää tarvittavien sylintereiden lukumäärän ja niiden asennustavan. Valmistamme tehtaallamme sylintereitä kaikkiin kolmeen kokoonpanoon. Voimme toimittaa sylinterin yksinään tai osana täydellistä ohjaussarjaa. Suunnittelutiimimme voi auttaa valitsemaan sopivan kokoonpanon traktorimallillesi.

3. Mitä teknisiä tietoja ostajien tulee etsiä?

Ostettaessa ohjaushydraulisylinteriä maataloustraktoreihin, ostajan on määritettävä useita keskeisiä parametreja. Nämä parametrit määräävät sopiiko sylinteri, tuottaako se riittävästi voimaa ja kestääkö se. Tärkeimmät tiedot ovat reiän halkaisija, tangon halkaisija, iskunpituus, käyttöpaine, asennustapa ja aukon koko. Poran halkaisija määrää voimantuoton. Tangon halkaisija määrää nurjahdusvastuksen. Iskun pituus määrää suurimman ohjauskulman. Käyttöpaine määrää sylinteriin kohdistuvan voiman ja jännityksen. Asennustyyppi määrittää, kuinka sylinteri kiinnittyy traktoriin. Portin koko määrää virtausnopeuden ja ohjausnopeuden. Alla olevassa taulukossa on yhteenveto näistä tiedoista ja niiden tärkeydestä.

kloRaydafon Technology Group Co., Limited, autamme asiakkaitamme valitsemaan oikean sylinterin traktorilleen. Voimme toimittaa tekniset tiedot, laskea tarvittavan voiman ja suositella sopivia asennus- ja tiivistysvaihtoehtoja. Tavoitteenamme on tehdä määrittelyprosessista asiakkaillemme mahdollisimman yksinkertainen.

4. Mitkä käyttöolosuhteet vaikuttavat sylinterin kestävyyteen?

Käyttöolosuhteet maataloustraktorisovelluksissa ovat vaativimpia kaikista hydraulisylintereistä. Sylinteri on alttiina pölylle, mudalle, vedelle, kemikaaleille (lannoitteille ja torjunta-aineille) ja äärilämpötiloille. Se altistuu iskukuormille epätasaisesta maastosta ja sitä voidaan käyttää tuhansia tunteja vuodessa. Nämä olosuhteet vaikuttavat sylinterin kestävyyteen ja ne on otettava huomioon toimittajaa ja tuotetta valittaessa. Kriittisimmät tekijät ovat kontaminaatio, korroosio, lämpötila ja iskukuormat. Pölyn ja mudan aiheuttama saastuminen voi päästä sylinteriin sauvan tiivisteen kautta ja aiheuttaa kulumista. Veden ja kemikaalien aiheuttama korroosio voi vahingoittaa tankoa ja piippua. Äärimmäiset lämpötilat voivat vaikuttaa tiivisteiden ja hydraulinesteen ominaisuuksiin. Epätasaisesta maastosta aiheutuvat iskukuormat voivat taivuttaa tankoa tai vahingoittaa tiivisteitä. Alla olevassa taulukossa on yhteenveto näistä ehdoista ja niihin liittyvistä suunnitteluominaisuuksista.

Suunnittelemme tehtaallamme maataloustraktoreiden ohjauksen hydraulisylinterit kestämään nämä olosuhteet. Käytämme korkealaatuisia tiivisteitä, kovakromattuja tankoja ja korroosionkestäviä pinnoitteita. Tarjoamme myös valinnaisia ​​ominaisuuksia, kuten sauvan saappaat ja pyyhkimen tiivisteet lisäsuojaa varten. Tavoitteenamme on tarjota asiakkaillemme sylinteri, joka kestää useita käyttökausia.

5. Miten arvioit ohjauksen hydraulisylinterien toimittajan?

Ohjaushydrauliikkasylinterien toimittajan arviointi on yhtä tärkeää kuin itse tuotteen arviointi. Toimittajan kyvyt, laatujärjestelmä ja tekninen tuki määräävät, saatko tuotteen, joka täyttää vaatimukset ja saatko sen ajallaan. Tärkeimmät kriteerit toimittajan arvioinnissa ovat valmistuskyky, laadunhallinta, tekninen tuki, toimitusten suorituskyky ja kustannukset. Valmistuskyky sisältää kyvyn koneistaa, hitsata ja koota sylintereitä vaadituilla toleransseilla. Laadunhallinta sisältää järjestelmät ja prosessit, jotka varmistavat tasaisen laadun. Tekninen tuki sisältää kyvyn auttaa määrittelyssä, suunnittelussa ja ongelmanratkaisussa. Toimitussuorituskyky sisältää kyvyn noudattaa toimitusaikoja ja vastata kiireellisiin tilauksiin. Kustannukset sisältävät kokonaiskustannukset, ei vain yksikköhintaa. Alla olevassa taulukossa on yhteenveto näistä kriteereistä ja siitä, mitä kussakin on otettava huomioon.

Olemme Raydafonilla valmistaneet hydraulisylintereitä maataloussovelluksiin yli vuosikymmenen ajan. Tehtaamme on varustettu edistyneillä CNC-työstökeskuksilla, automaattisilla hitsauslaitteilla ja kattavalla laadunvalvontalaboratoriolla. Meillä on ISO 9001 -sertifikaatti ja pidämme yksityiskohtaista kirjaa kaikista tarkastuksista. Tekninen tiimimme on käytettävissä auttamaan määrittelyssä ja suunnittelussa. Ja meillä on vahva kokemus oikea-aikaisesta toimituksesta asiakkaille ympäri maailmaa. Pyydämme sinua arvioimaan meidät näiden kriteerien perusteella ja pitämään meitä kumppaninasi ohjaushydrauliikkasylintereissä.

6. Mitkä ovat tehtaamme tärkeimmät tuoteparametrit?

Seuraavassa taulukossa on tärkeimmät tuoteparametrit maataloustraktoreiden ohjauksen hydraulisylintereillemme. Nämä sylinterit on suunniteltu vaativiin peltokäyttöolosuhteisiin, ja niitä on saatavana eri kokoisina ja kokoonpanoina eri traktorimalleihin sopiviksi. Tehtaamme voi myös valmistaa mukautettuja sylintereitä erityisvaatimusten mukaisesti.

Valmistamme tehtaallamme ohjauksen hydraulisylinterimme täyttämään nämä vaatimukset ja paljon muuta. Voimme räätälöidä sylinterin juuri sinun traktorisi mallin ja ohjausgeometrian mukaan. Suunnittelutiimimme voi auttaa valintaprosessissa ja antaa yksityiskohtaisia ​​teknisiä tietoja projektistasi.

7. Usein kysytyt kysymykset (FAQ)

Kysymys 1: Kuinka määritän oikean reiän koon traktorini ohjaussylinterille?

Vastaus: Oikean reiän koon määrää tarvittava ohjausvoima ja käytettävissä oleva järjestelmäpaine. Ohjausvoima riippuu etuakselin painosta, renkaiden koosta ja ohjausgeometriasta. Yleissääntönä on, että reiän koko tulee valita siten, että sylinteri pystyy kehittämään vaaditun voiman 70-80 %:lla järjestelmän maksimipaineesta. Suunnittelutiimimme voi laskea tarvittavan porauskoon sinun traktorimallillesi.

Kysymys 2: Mitä eroa on yksi- ja kaksitoimisella ohjaussylinterillä?

Answer: A single-acting cylinder uses hydraulic pressure to steer in one direction and relies on a return spring or the force of the steering linkage to return to the center position. Kaksitoiminen sylinteri käyttää hydraulista painetta ohjatakseen molempiin suuntiin. Double-acting cylinders are more common in agricultural tractors because they provide positive control in both directions and are more responsive. Useimmat nykyaikaiset traktorit käyttävät kaksitoimisia ohjaussylintereitä.

Kysymys 3: Kuinka voin pidentää traktorini ohjaussylinterin käyttöikää?

Vastaus: Pidentääksesi ohjauksen hydraulisylinterin käyttöikää, noudata näitä käytäntöjä: pidä varsi puhtaana ja puhtaana liasta ja mudasta; tarkista säännöllisesti hydraulinesteen vuodot; ylläpitää oikeaa hydraulinesteen tasoa ja laatua; vaihda tiivisteet suositelluin välein; ja vältä traktorin käyttämistä ohjaussylinterin ollessa täysin ulos vedettynä tai sisään vedettynä pitkiä aikoja. Säännöllinen huolto ja tarkastus ovat tärkeitä sylinterin pitkän käyttöiän kannalta.

Kysymys 4: Voinko käyttää tavallista hydraulisylinteriä traktorin ohjaamiseen?

Vastaus: Ei, tavallinen hydraulisylinteri ei sovellu traktorin ohjaukseen. Ohjaussylinterit vaativat erityisominaisuuksia, kuten kovakromatun varren, pyyhkimen tiivisteen ja rakenteen, joka kestää iskukuormituksen ja kenttäkäytön saastumisen. Vakiosylinterin käyttö johtaa ennenaikaiseen vikaan ja mahdollisiin turvallisuusriskeihin. Käytä aina sylinteriä, joka on erityisesti suunniteltu ohjaussovelluksiin.

Kysymys 5: Mikä on mukautetun ohjauksen hydraulisylinterin tyypillinen läpimenoaika?

Vastaus: Mukautetun ohjauksen hydraulisylinterin tyypillinen läpimenoaika on 4–6 viikkoa suunnittelun hyväksymisen jälkeen. Vakiosylintereillä läpimenoaika on tyypillisesti 2–4 viikkoa. Toimitusaika riippuu suunnittelun monimutkaisuudesta, tilattavasta määrästä ja materiaalien saatavuudesta. Raydafon Technology Group Co., Limitedissä teemme tiivistä yhteistyötä asiakkaidemme kanssa täyttääksemme heidän toimitusvaatimukset.

8. Johtopäätös

Ohjauksen hydraulisylinteri on tärkeä osa maataloustraktoreissa. Se määrittää ohjaamisen helppouden, käyttöturvallisuuden ja koneen tuottavuuden. Ohjauksen hydraulisylinteriä hankkiessaan ostajien on otettava huomioon ohjauskokoonpano, tärkeimmät tekniset tiedot, käyttöolosuhteet ja toimittajan ominaisuudet. Oikein määritelty ja luotettavan toimittajan valmistama sylinteri tarjoaa vuosien ongelmattoman palvelun. Raydafon Technology Group Co., Limitedin tehtaallamme on asiantuntemus ja laitteet korkealaatuisten maataloustraktoreiden ohjauksen hydraulisylintereiden valmistukseen. Käytämme lujia materiaaleja, tarkkuustyöstöä ja kehittyneitä tiivistysjärjestelmiä varmistaaksemme, että sylinterimme toimivat luotettavasti vaativimmissakin kenttäolosuhteissa.

Oletpa sitten traktorin valmistaja, varaosien jakelija tai kaluston kuljettaja, pyydämme sinua ottamaan meihin yhteyttä keskustellaksemme tarpeistasi. Voimme tarjota teknisiä tietoja, näytteitä ja räätälöityjä ratkaisuja. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotetun kumppanin maatalouskonevalmistajille ympäri maailmaa.

Ota yhteyttä Raydafon Technology Group Co., Limitediin tänäänkeskustellaksesi ohjauksen hydraulisylinterivaatimuksistasi ja selvittääksesi, kuinka sylinterimme voivat parantaa maataloustraktorisi suorituskykyä ja luotettavuutta.
