Miksi tarkkuuskierukkavaihteita käytetään suuritehoisissa sovelluksissa?

Teollisuusrobottivarren kompaktin kotelon sisällä servomoottori pyörii 6 000 kierrosta minuutissa. Silti ulostuloakseli liikkuu hitaasti, harkitusti ja kohdistaa satojen newtonmetrien vääntömomentin raskaan hyötykuorman sijoittamiseen. Komponentti, joka tekee tämän dramaattisen muutoksen mahdolliseksi, on aTarkkuusvaihde: matovaihteisto. Astu sisään mihin tahansa tuotantolaitokseen, niin näet kuljettimissa, hisseissä, työstökoneissa ja pakkauslaitteissa kierukkavaihteita. He ovat mekaanisen voimansiirron tuntemattomia sankareita, jotka muuttavat nopean, alhaisen vääntömomentin tulon hitaiksi ja suurivääntömomenteiksi yksinkertaisella tavalla, jota muut vaihteistotyypit eivät voi verrata. Mutta miksi matovaihteet ovat oletusvalinta suuria alennussovelluksia varten? Vastaus löytyy ainutlaatuisesta geometrian, materiaalitieteen ja fysiikan yhdistelmästä, jota muut Precision Gear -järjestelmät eivät yksinkertaisesti pysty jäljittelemään.

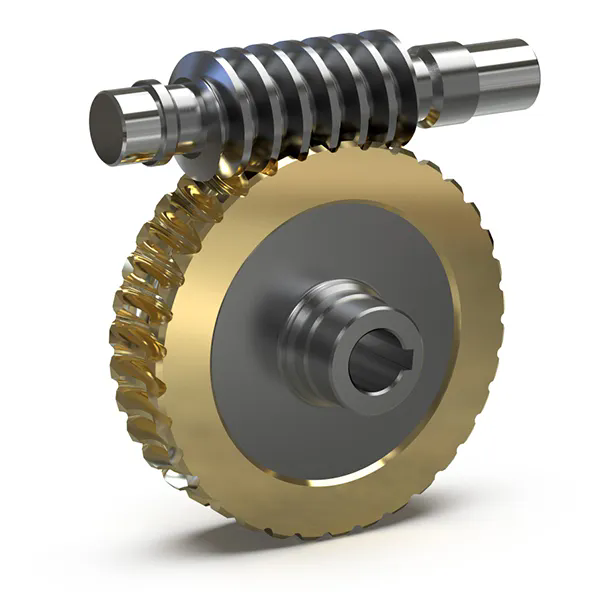

Kierukkapyöräpari koostuu kierteitetystä kierteestä (käyttöelementti) ja hammaspyörästä (käyttöelementti). Tämä kokoonpano tarjoaa tyylikkään ratkaisun perustavanlaatuiseen suunnitteluongelmaan: kuinka saavuttaa suuria nopeuden alennuksia yhdessä vaiheessa. Yksikäynnistysmato 60-hampaisella pyörällä tarjoaa 60:1 vähennyssuhteen kompaktissa paketissa. Saman vähennyksen saavuttaminen hammaspyörillä vaatisi monivaiheista järjestelyä, mikä lisää monimutkaisuutta, kustannuksia ja tilaa. Kierukkavaihteet tarjoavat vähennyskyvyn lisäksi kaksi lisäetua, jotka ovat kriittisiä monissa sovelluksissa: ne tarjoavat tasaisen, hiljaisen toiminnan ja ne voidaan suunnitella itselukittuviksi, mikä estää taaksepäin liikkeen, kun virta katkaistaan. Tässä artikkelissa tarkastellaan kierukkavaihteen hallitsevan aseman teknisiä perusteita suuren alennussovelluksissa sen geometrisista periaatteista sen suorituskykyä määrittäviin materiaalivalintoihin.

Sisällysluettelo

• 1. Mikä tekee matovaihteen geometriasta ihanteellisen suureen pienennykseen?
• 2. Miten matovaihteiden liukuminen vaikuttaa tehokkuuteen ja kulumiseen?
• 3. Miksi itselukittuva ominaisuus on kriittinen korkean vähennyksen sovelluksissa?
• 4. Mitkä tekniset tiedot määrittelevät korkealaatuisen tarkkuuskierukkavaihteen?
• 5. Johtopäätös
• 6. Usein kysytyt kysymykset (FAQ)

1. Mikä tekee matovaihteen geometriasta ihanteellisen suureen pienennykseen?

Ymmärtääksemme, miksi kierukkavaihteet ovat loistavia suuren vähennyksen sovelluksissa, meidän on ensin ymmärrettävä niiden geometria. Kuvittele tavallinen pultti. Kun käännät sitä, se etenee lineaarisesti kierreakseliaan pitkin. Kuvittele nyt, että pultti kääritään ympyrään niin, että sen kierteistä tulee jatkuva kierre. Se on mato. Siihen osuva pyörä on hammaspyörä, jossa on erityisesti leikatut hampaat, jotka sopivat madon lankaprofiiliin. Kun mato pyörii, sen kierteet tarttuvat pyörän hampaisiin pakottaen pyörän pyörimään. Tämä on kierukkavaihteen toiminnan perusperiaate.

Avain suureen vähennykseen on madon pyörimisen ja pyörän pyörimisen välinen suhde. Yhdellä käynnistysmatolla – matolla, jossa on yksi jatkuva lanka – jokainen madon täysi kierros etenee täsmälleen yhtä lankaa. Tämä lanka painaa yhtä pyörän hammasta vasten, jolloin pyörä liikkuu yhden hampaan verran. Jos pyörässä on 60 hammasta, madon on pyörittävä 60 kertaa yhden täyden pyörän kierroksen suorittamiseksi. Vähennyssuhde on yksinkertaisesti pyörän hampaiden lukumäärä. Tämä on 60:1 vähennys, joka saavutetaan yhdellä vaihdeparilla. Sitä vastoin 60:1 vähennyksen saavuttaminen hammaspyörillä vaatisi vähintään kolme vaihetta, joista jokaisessa on omat akselit, laakerit ja kotelo, mikä lisää merkittävästi voimansiirron monimutkaisuutta ja kustannuksia.

Geometriasta tulee entistä tehokkaampi, kun harkitaan monikäynnistysmatoja. Kaksikäynnistysmatossa on kaksi kierrettä, jotka etenevät kahta hammasta kierrosta kohden, mikä johtaa pyörän hampaiden vähennyssuhteeseen jaettuna kahdella. Kolmikäynnistysmato jakaa suhteen kolmella. Tämä joustavuus antaa suunnittelijoille mahdollisuuden tasapainottaa vähennyssuhdetta tehokkuuteen. Suuremmat alennussuhteet tarkoittavat yleensä alhaisempaa tehokkuutta, koska tarvitaan enemmän liukumista. Monikäynnistysmadot tarjoavat paremman hyötysuhteen, mutta pienemmät vähennyssuhteet. Tämä yksinkertainen geometrinen suhde – suhde on yhtä suuri kuin hampaiden lukumäärä jaettuna käynnistyksillä – tekee kierukkavaihteista niin tyylikkään ratkaisun suuriin alennussovelluksiin. Yhdellä portaalla voit saavuttaa välit 5:1:stä yli 100:1:een, jota on vaikea yhdistää muuntyyppisten Precision Gear -laitteiden kanssa.

Suhdelaskennan lisäksi myös kierukkavaihteen geometria vaikuttaa sen kantokykyyn. Madon lanka on jatkuva kierre, mikä tarkoittaa, että useat hampaat ovat kosketuksissa kulloinkin. Tämä jakaa kuorman suuremmalle alueelle, mikä vähentää kosketusjännitystä ja sallii vaihteen kestää suurempia vääntömomentteja kuin vastaava hammaspyörä. Valmistamme tehtaallamme kierukkavaihteita tarkasti hiotuilla kierreprofiileilla maksimaalisen kosketuksen ja minimaalisen jännityskeskittymän varmistamiseksi. Tämä geometrinen etu johtuu siitä, että kierukkavaihteet ovat suositeltavin tarkkuusvaihteisto sovelluksissa, jotka vaativat suurta vääntömomenttia kompaktissa muodossa.

2. Miten matovaihteiden liukuminen vaikuttaa tehokkuuteen ja kulumiseen?

Toisin kuin hammaspyörissä, joissa hampaat pyörivät toisiaan vasten minimaalisella liukulla, kierteen ja sen pyörän välinen kosketus on pääasiassa liukuvaa. Kuvittele, että liitu raahautuu taululla. Madon lanka liukuu jokaisen hampaan pinnan poikki sen pyöriessä luoden kitkaa, joka tuottaa lämpöä ja kuluttaa energiaa. Tämä liukutoiminto on ensisijainen syy, miksi kierukkavaihteet ovat vähemmän tehokkaita kuin muut vaihteistotyypit. Riippuen alennussuhteesta ja suunnitteluparametreista, hyötysuhde voi vaihdella 50 %:sta (korkeasuhde, itselukkiutuvat mallit) yli 90 %:iin (pienisuhde, monikäynnistysmallit).

Tämä ei ole suunnitteluvirhe; se on geometrian fyysinen seuraus. Madon kierre on pohjimmiltaan ruuvi, ja pyörän hampaat ovat "mutteri". Kaikissa ruuvi-mutteripareissa liukuminen on perusliike. Etuna on, että tämä liukuminen mahdollistaa jatkuvan, tasaisen kytkennän, mikä eliminoi iskuja ja melua, joita voi esiintyä vierintäkosketusvaihteissa. Sovelluksissa, joissa alhainen melu ja tärinä ovat välttämättömiä, kuten tarkkuusvalmistuslaitteissa tai lääketieteellisissä laitteissa, tämä kompromissi on tehokkuuden menettämisen arvoinen.

Liukumisen aiheuttaman kitkan ja kulumisen hallitsemiseksi kierukkavaihteet perustuvat huolellisesti suunniteltuun materiaalien ja voitelun yhdistelmään. Mato on tyypillisesti valmistettu karkaistusta teräksestä, kuten 42CrMo4 tai 20MnCr5, joka tarjoaa kovan, kulutusta kestävän pinnan. Pyörä on valmistettu pehmeämmästä materiaalista, tyypillisesti fosforipronssista (CuSn12 tai vastaava). Pronssi toimii "uhrimateriaalina", joka mukautuu madon lankaan ja vähentää kalliimman matokomponentin kulumista. Pronssilla on myös erinomaiset laakerointiominaisuudet, mikä vähentää kitkakerrointa. Kovuusero - mato on tyypillisesti 58-62 HRC, kun taas pronssipyörä on 80-100 HB - on harkittu suunnitteluvalinta. Pehmeämpi pronssi kuluu ensisijaisesti, mikä suojaa matoa ja mahdollistaa pitkän käyttöiän.

Voitelu on yhtä tärkeää. Kierukkavaihteet vaativat korkean viskositeetin öljyn, jossa on äärimmäisen paineen (EP) lisäaineita riittävän voitelukalvon ylläpitämiseksi korkeissa paineissa ja liukunopeuksissa. Ilman riittävää voitelua liukukosketin johtaa nopeasti liiman kulumiseen, naarmuuntumiseen ja ennenaikaiseen vaurioitumiseen. Tehtaamme suosittelee erityisiä voiteluaineita jokaiselle Precision Gear -tuotteellemme kuormituksen, nopeuden ja käyttöolosuhteiden perusteella. Suunnittelemme myös vaihteistokotelomme riittävällä öljykapasiteetilla ja jäähdytysrivoilla kitkan synnyttämän lämmön haihduttamiseksi.

Seuraavassa taulukossa on yhteenveto tyypillisen korkealaatuisen tarkkuuskierukkavaihteen tärkeimmistä materiaali- ja voiteluominaisuuksista.

Tämän liukutoiminnon ymmärtäminen on välttämätöntä kaikille, jotka valitsevat Precision Gear -laitteen suuria vähennyksiä varten. Tehokkuuden ja sujuvan toiminnan välinen kompromissi yhdistettynä oikean materiaalin ja voiteluaineen valintaan tekevät kierukkavaihteiston onnistuneen suunnittelun. Tehtaamme on jalostettu näitä kompromisseja vuosikymmenten kokemuksella ja optimoinut Precision Gear -tuotteemme tarjoamaan luotettavaa ja pitkäkestoista suorituskykyä vaativimmissakin sovelluksissa.

3. Miksi itselukittuva ominaisuus on kriittinen korkean vähennyksen sovelluksissa?

Kuvittele tavarahissi, joka kuljettaa raskaan kuorman. Yhtäkkiä virta katkeaa. Moottori pysähtyy ja kuorma alkaa laskeutua painovoiman vaikutuksesta kiihtyen vaaralliseen nopeuteen. Tyypillisessä vaihteistossa näin tapahtuisi. Oikein suunnitellussa matovaihteistossa se ei toimi. Kuorma pysähtyy ja pysyy riippuvaisena, pitäen paikallaan madan ja pyörän välisen kitkan. Tämä on itselukittuva ominaisuus, kierukkavaihteille ainutlaatuinen ominaisuus, joka on kriittinen monissa korkean alennussovelluksissa.

Itselukittuva tila johtuu samasta geometriasta, joka antaa kierukkavaihteille niiden suuren alennuskapasiteetin. Mato on ruuvi ja pyörä on mutteri. Kun lopetat ruuvin kiertämisen, mutteri ei kierrä ruuvia taaksepäin, ellei kitkaa ole voitettu. Kierukkavaihteessa itselukittuminen tapahtuu, kun kitkakulma (määritetty kitkakertoimella ja painekulmalla) ylittää kierteen johtokulman. Kun tämä ehto täyttyy, pyörään kohdistuva kuormitus ei voi voittaa kitkaa kierteen kääntämiseksi. Järjestelmä lukittuu pitäen kuorman paikoillaan.

Itselukittuva ominaisuus ei ole automaattinen. Se riippuu alennussuhteesta ja kitkakertoimesta. Yleensä yksikäynnistysmato, jonka vähennyssuhde on 30:1 tai suurempi, on itselukittuva tyypillisissä käyttöolosuhteissa. Suurempi kitka (suurempi kuormitus tai huonompi voitelu) tekee itselukittumisesta tehokkaampaa. Toisaalta pienempi kitka voi vähentää tai poistaa itselukittumisen. Tästä syystä voiteluaineen valinta on kriittinen: voiteluaine, joka vähentää kitkaa liian tehokkaasti, voi vahingossa tuhota vaihteiston itselukittuvuuden.

Itselukitus on tärkeä turvallisuusominaisuus monissa sovelluksissa. Se eliminoi jarrujen tai muiden pitolaitteiden tarpeen, mikä yksinkertaistaa suunnittelua ja alentaa kustannuksia. Se myös parantaa turvallisuutta estämällä tahattoman liikkeen tehohäviön aikana. Esimerkiksi kuljetinjärjestelmässä itselukittuminen estää hihnaa kääntymästä, kun moottori on sammutettu. Työstökoneessa se pitää työkalun paikallaan sähkökatkon aikana. Tämän ominaisuuden vuoksi kierukkavaihteita käytetään laajalti nostimissa, hisseissä ja kaikissa sovelluksissa, joissa vaaditaan kuorman pitoa.

Vaihtoehto on tehokkuus. Itselukkiutuvat kierukkavaihteet ovat luonnostaan ​​vähemmän tehokkaita kuin ei-itselukkiutuvat mallit, koska lukitusvaikutuksen saavuttamiseksi tarvitaan kitkaa. Sama kitka, joka pitää kuorman, vie myös järjestelmän tehon normaalin käytön aikana. Sovelluksissa, joissa ei vaadita kuorman pitoa, voidaan käyttää tehokkuuden parantamiseen monikäynnistysmatoa pienemmällä kitkakertoimella.

Tehdasinsinöörimme voivat laskea itselukittuvan tilan mille tahansa tietylle mallille ottaen huomioon vähennyssuhteen, painekulman ja odotetun kitkakertoimen. Tämä analyysi varmistaa, että Precision Gear -tuotteemme täyttävät kunkin sovelluksen erityisvaatimukset ja tasapainottavat kuormanpidon tarpeen ja tehokkuuden tarpeen.

4. Mitkä tekniset tiedot määrittelevät korkealaatuisen tarkkuuskierukkavaihteen?

Tarkkuusvaihde -vaihteen valitseminen suuren vähennyksen sovellukseen edellyttää teknisten tietojen perusteellista arviointia. Nämä parametrit määrittelevät vaihteen suorituskyvyn, pitkäikäisyyden ja sopivuuden tiettyyn käyttötarkoitukseen. Seuraava taulukko antaa yleiskatsauksen Precision Worm Gear -tuotteidemme tärkeimmistä teknisistä tiedoista. Jokaista parametria valvotaan huolellisesti valmistusprosessimme aikana tasaisen ja luotettavan suorituskyvyn varmistamiseksi.

Jokainen tämän taulukon erittely kertoo tarinan vaihteen suorituskyvystä. Keskietäisyys määrää vaihteen koon ja vääntökapasiteetin. Suurempi keskietäisyys mahdollistaa suuremmat vaihteet, jotka kestävät suurempia kuormia. Alennussuhde on ensisijainen vaihteen toiminnan määrittävä parametri. Moduuli ja hammasprofiili määräävät vaihteen toiminnan lujuuden ja tasaisuuden. Vaihteiston tarkkuusluokka, tyypillisesti DIN 4-6 korkealaatuisille kierukkavaihteille, vaikuttaa suoraan vaihteiston meluon, tärinään ja tasaisuuteen. Tehtaamme Precision Gear -tuotteet valmistetaan DIN 5:n tai sitä korkeamman standardin mukaisesti, mikä takaa poikkeuksellisen suorituskyvyn vaativissa sovelluksissa.

Tehtaamme käyttää kehittyneitä CNC-hionta- ja mittauslaitteita näiden vaatimusten saavuttamiseksi ja tarkistamiseksi. Hiomakoneemme pystyvät valmistamaan hammasprofiileja mikronitason tarkkuudella varmistaen oikean sidoskuvion ja kuorman jakautumisen. Mittauslaitteistomme, mukaan lukien vaihdetesterit ja koordinaattimittauskoneet, varmistavat, että jokainen vaihde täyttää määritetyt toleranssit. Tämä yksityiskohtiin huomioiminen erottaa korkealaatuisen Precision Gearin tavallisesta, ja siksi tuotteisiimme luotetaan aloilla, joilla luotettavuus ja tarkkuus ovat ensiarvoisen tärkeitä.

5. Johtopäätös

Precision Worm Gear on teknisten kompromissien mestarikurssi. Sen geometria tarjoaa luonnolliset, nopeat alennussuhteet, joita on vaikea saavuttaa muilla vaihdetyypeillä. Sen liukuva toiminta vähentää tehokkuutta, mutta mahdollistaa tasaisen, hiljaisen toiminnan ja mahdollistaa itselukittuvan ominaisuuden, joka on kriittistä turvallisuuden kannalta monissa sovelluksissa. Karkaistujen teräsmatojen ja pronssisten pyörien yhdistelmä, jota tukee oikea voitelu, tuottaa kestävän voimansiirtojärjestelmän, joka tarjoaa vuosien luotettavan palvelun. Suunnittelet sitten kuljetinjärjestelmää, työstökonetta tai maatalouskonetta, kierukkavaihteisto tarjoaa ratkaisun, joka on yksinkertainen, tehokas ja todistettu.

kloRaydafon, Tehtaamme on valmistanut korkealaatuisia Precision Gear -tuotteita yli 20 vuoden ajan. Kierukkavaihteemme on suunniteltu täyttämään vaativimmatkin vaatimukset, ja niiden tarkkuusluokka on DIN 5 asti. Tarjoamme täydellisen valikoiman kokoja ja suhteita, joita tukevat kattava tekninen tuki ja tiukka laadunvalvonta. Jos etsit luotettavaa kumppania Precision Gear -tarpeisiisi, pyydämme sinua ottamaan meihin yhteyttä keskustellaksemme hakemuksestasi. Ota yhteyttä Raydafon Technology Group Co., Limitediin tänäänsaadaksesi selville, kuinka Precision Worm Gear -ratkaisumme voivat tehostaa seuraavaa projektiasi.

6. Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mitä eroa on yksikäynnistysmatolla ja monikäynnistysmatolla, ja miten valitsen niiden välillä?

Vastaus: Yksikäynnisteisellä matolla on yksi jatkuva kierre, mikä johtaa korkeimpaan vähennyssuhteeseen tietyllä pyörän hampaiden määrällä. Vähennyssuhde on yhtä suuri kuin pyörän hampaiden lukumäärä. Monikäynnistysmatossa on kaksi tai useampia kierteitä, mikä vähentää vähennyssuhdetta mutta lisää tehokkuutta. Esimerkiksi 60-hampainen pyörä, jossa on yksikäynnistysmato, antaa suhteen 60:1; kaksikäynnisteisellä matolla suhde on 30:1. Valitse yksikäynnistysmato, kun vaaditaan maksimaalista vähennystä ja tehokkuus ei ole yhtä kriittinen. Valitse monikäynnistysmato, kun tarvitset kohtuullista vähennystä tehokkaammalla tehokkuudella tai kun itselukittumista ei tarvita.

Kysymys 2: Miksi kierukkavaihteet tuottavat niin paljon lämpöä ja miten tätä voidaan hallita?

Vastaus: Lämpö kierukkavaihteessa syntyy liukukitkasta kierteen ja pyörän hampaiden välillä. Tämä on kierukkavaihteen geometrian luontainen ominaisuus. Lämmön hallitsemiseksi kierukkavaihteistojärjestelmät vaativat riittävän voitelun kitkan vähentämiseksi ja lämmön kuljettamiseksi pois. Kotelo tulee suunnitella siten, että pinta-ala on riittävä, jotta se haihduttaa lämpöä konvektion kautta. Suuritehoisissa sovelluksissa voidaan tarvita pakkojäähdytystä (tuuletinjäähdytys tai nestejäähdytys). Tehtaamme voi suositella sopivaa jäähdytysmenetelmää sinun sovellukseesi.

Kysymys 3: Kuinka voin määrittää, onko matovaihteistossani liikaa kulumista?

Vastaus: Yleisimmät merkit kierukkavaihteen liiallisesta kulumisesta ovat lisääntynyt välys, lisääntynyt melu ja korkeammat käyttölämpötilat. Hammaspyörän hampaiden silmämääräinen tarkastus voi paljastaa kulumisen merkkejä, kuten kiillotettua tai kulunutta ulkonäköä, kolhuja tai naarmuja. Säännöllinen öljyanalyysi voi havaita kulumishiukkasten esiintymisen, mikä antaa varhaisen osoituksen kulumisesta. Luotettavin tapa on seurata vaihteiston suorituskykyä ajan mittaan ja suorittaa määräaikaistarkastuksia. Tehtaamme suosittelee rutiinitarkastusaikataulua vaihteiston käyttöolosuhteiden perusteella.

Kysymys 4: Voiko kierukkavaihdetta ajaa taaksepäin kuormalla?

Vastaus: Tämä riippuu vaihteiston suunnittelusta. Jos vaihde on itselukittuva, kuorma ei voi ajaa matoa taaksepäin. Kuitenkin, jos kitka on riittämätön (pienen kuormituksen, korkean voitelun tai monikäynnistysmallin ja pienellä alennussuhteella johtuen), kuorma voi ajaa matoa takaisin. Monissa sovelluksissa tämä ei ole toivottavaa, ja itselukittuva ominaisuus on sisällytetty tarkoituksella. Muissa sovelluksissa taka-ajoa voidaan vaatia turvallisuus- tai käyttösyistä. Tehtaamme voi suunnitella Precision Gear -vaihteen, jolla on sopivat itselukkiutuvat ominaisuudet tiettyyn sovellukseesi.

Kysymys 5: Mikä on korkealaatuisen kierukkavaihteen tyypillinen tarkkuusluokka?

Vastaus: Korkealaatuinen Precision Gear valmistetaan tyypillisesti DIN 5 tai AGMA 12 tai parempien laatustandardien mukaisesti. Nämä laatuluokat takaavat sujuvan toiminnan, alhaisen melutason ja minimaalisen välyksen. Vähemmän vaativissa sovelluksissa DIN 6-7 voi olla hyväksyttävä. Tehtaamme voi valmistaa DIN 4 -luokan kierukkavaihteita kaikkein tarkimpiin sovelluksiin, kuten työstökoneiden paikannukseen ja robotiikkaan. Tarkkuusluokan valinta riippuu sovelluksen tarkkuus- ja meluvaatimuksista.
