Comerin vaihtosyöttösekoittimen vaihteisto

Comerin vaihtosyöttösekoittimen vaihteisto

Raydafonin valmistama korvaava C3A-syöttösekoittimen vaihteisto, jota käytetään sekoitusvaunujen ja TMR-syöttölaitteiden kanssa. Arvioitu 540 rpm:n sisääntulolle ja jopa 92 kW:n tuloteholle, 1-3/4 tuuman Z20 splined -tulo- ja -lähtöliitännöillä vakio C3A-asennuskuviolla. Kotelo on valurautaa; vaihteet on hiiltynyt ja sammutettu HRC55:een tai sitä korkeampaan kulumis- ja iskunkestävyyden vuoksi, ja maahantuodut nopeat laakerit kantavat sekoituskuorman jatkuvassa päivittäisessä käytössä. Tälle kuviolle on saatavilla suhteita 1:1 ja 1,8:1. Yhteensopiva Aksan, DAF Agron, Falke Maschinenbaun, Euromilkin ja Metal-Fachin sekoitusvaunujen kanssa. Comer ja C3A ovat Comer Industriesin tavaramerkkejä; Raydafon on itsenäinen valmistaja, eikä se ole sidoksissa niihin. Lähetä suhde ja valokuva vanhasta tyyppikilvestä asennusvahvistusta ja tarjousta varten 24 tunnin sisällä.

Comerin vaihtosyöttösekoittimen vaihteisto — C3A-asennuskuvio

Itsenäinen jälkimarkkinakorvaus sekoitusvaunuissa käytettävälle C3A-syöttösekoittimen vaihteistolle. Valurautainen kotelo, hiiltynyt ja jäähdytetty vaihteisto HRC55:llä tai sitä korkeammalla, 1-3/4" Z20 splined -tulo ja -lähtö, 540 rpm:n nimellissyöttö ja jopa 92 kW:n syöttöteho – vastaus, kun alkuperäinen yksikkö on kulunut tai loppunut.

540NIMITULO rpm
92 kWMAX TULOTEHO
Z201-3/4" SPLINE, MOLEMMAT PÄÄT
HRC55+HAMPAAN PINTA KOVUUS

Merkkiilmoitus:Raydafon on itsenäinen vaihteistovalmistaja. Comer ja C3A ovat Comer Industries S.p.A:n tavaramerkkejä. Tällä sivulla kuvataan Raydafonin valmistama vaihtoyksikkö, joka on mitoiltaan ja toiminnallisesti vaihdettavissa C3A-asennuskuvion kanssa. Raydafon ei ole sidoksissa Comer Industriesin kanssa, sen valtuuttama tai alkuperäinen laitetoimittaja. Varmista aina asennuspiirustus ennen tilaamista.

Comer Replacement Feed Mixer Vaihteisto — Yhteensopiva C3A-vaihtoyksikkö

Kun sekoitusvaunun vaihdelaatikko epäonnistuu, käytännöllinen kysymys ei koskaan ole "mikä merkki on valussa", vaan "puristuuko se, kestääkö kuorman ja pääseekö tänne tällä kaudella". Tämä C3A-kuvioinen vaihteisto on rakennettu vastaamaan juuri tähän: sama uritettu tulo- ja lähtöjärjestely, sama 540 rpm:n suunnittelupiste ja valurautainen kotelo, joka kiinnitetään vaunun vaihteistolevyyn konetta muuttamatta. Se sopii TMR-sekoittimiin ja syöttövaunuihin, joissa oli alun perin C3A-yksikkö, ja sen toimittaa Raydafon omalta tehtaalta Ningbossa, Kiinassa ISO 9001 -laatujärjestelmän mukaisesti.

Koska kyseessä on varastotuotannon korvaava osa eikä vain jälleenmyyjän alkuperäinen osa, toimitusaika ja yksikköhinta ovat sekä lyhyempiä että alhaisempia – millä on merkitystä, kun sekoitin on alhaalla ruokintakauden aikana. Yksikkö toimitetaan kuivana ja se on täytettävä SAE 90 -vaihteistoöljyllä ennen ensimmäistä käyttöä, joten varmista, että öljy on tilattu vaihteiston mukana. Jos tarvitset myös ajolinjaa, meidänNivelakseli syöttösekoittimiinon sovitettu samaan spline-profiiliin.

Tekniset tiedot

  • MalliC3A
  • SovellusSekoitusvaunu / rehusekoitin
  • Max. tulon pyörimisnopeus540 r/min
  • Max. syöttöteho92 kW
  • Liitäntä 1Kiila, 1-3/4 tuumaa, 20 rihmaa
  • Liitäntä 2Kiila, 1-3/4 tuumaa, 20 rihmaa
  • Asunnon materiaaliValurauta
  • Vaihteiston käsittelyHiiletetty ja sammutettu, HRC55 tai enemmän
  • LaakeritTuodut nopeat laakerisarjat
  • Öljyn SAE viskositeettiluokka90
  • Öljy toimitetaan laitteen mukanaEi – öljy tilattava erikseen
  • MyyntiyksikköJokainen

Tämän vaihtoyksikön täydellinen tekniset tiedot. Vieritä sivuttain puhelimessa nähdäksesi jokaisen rivin arvon.

Tuotteen nimi Syöttösekoittimen vaihteistot — Comer C3A:n vaihto, 1:1, 1,8:1
Malli C3A
Yksikkö Jokainen
Sovellusalue Sekoitusvaunu
Max. tulon pyörimisnopeus 540 r/min – ota yhteyttä saadaksesi tehoa eri kierrosluvuilla
Max. syöttöteho 92 kW
Liitäntä 1 Kiila, ulkohalkaisija 1-3/4 tuumaa, 20 uraa
Liitäntä 2 Kiila, ulkohalkaisija 1-3/4 tuumaa, 20 uraa
Asunnon materiaali Valurauta
Vaihteiston käsittely Hiiltynyt ja karkaistu, hampaan pinnan kovuus HRC55 tai enemmän
Öljyn SAE viskositeettiluokka 90
Sisältää öljyä Ei — vaihteisto toimitetaan ilman öljyä ja se on täytettävä ennen ensimmäistä käyttöä
Öljynvaihtoaikataulu Ensimmäinen vaihto 50-70 käyttötunnin jälkeen, sitten 500-700 käyttötunnin välein tai vähintään kerran vuodessa
Koostuu Vaihteisto (tilaa öljy erikseen)
Yhteensopivat konemerkit Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Ennen kuin tilaat:varmista vaihteiston kiinnityspinta, tulo- ja lähtökiila (1-3/4" Z20 vakio-C3A-kuviolla) ja tarvittava suhde. Jos sekoittimessasi on eri suhde tai akselijärjestely, lähetä vanha tyyppikilven kuva tai piirustus, niin sovitamme sen.

Tuotteen mitat

Alla oleva ääriviiva on C3A-vaihtoyksikön referenssigeometria. Käytä sitä tarkistaaksesi pultin reikien etäisyyden, akselin keskipisteet, tulo- ja ulostuloasennot ja kokonaiskorkeuden sekoittimesi vaihdelaatikon levyä vasten ennen tilaamista.

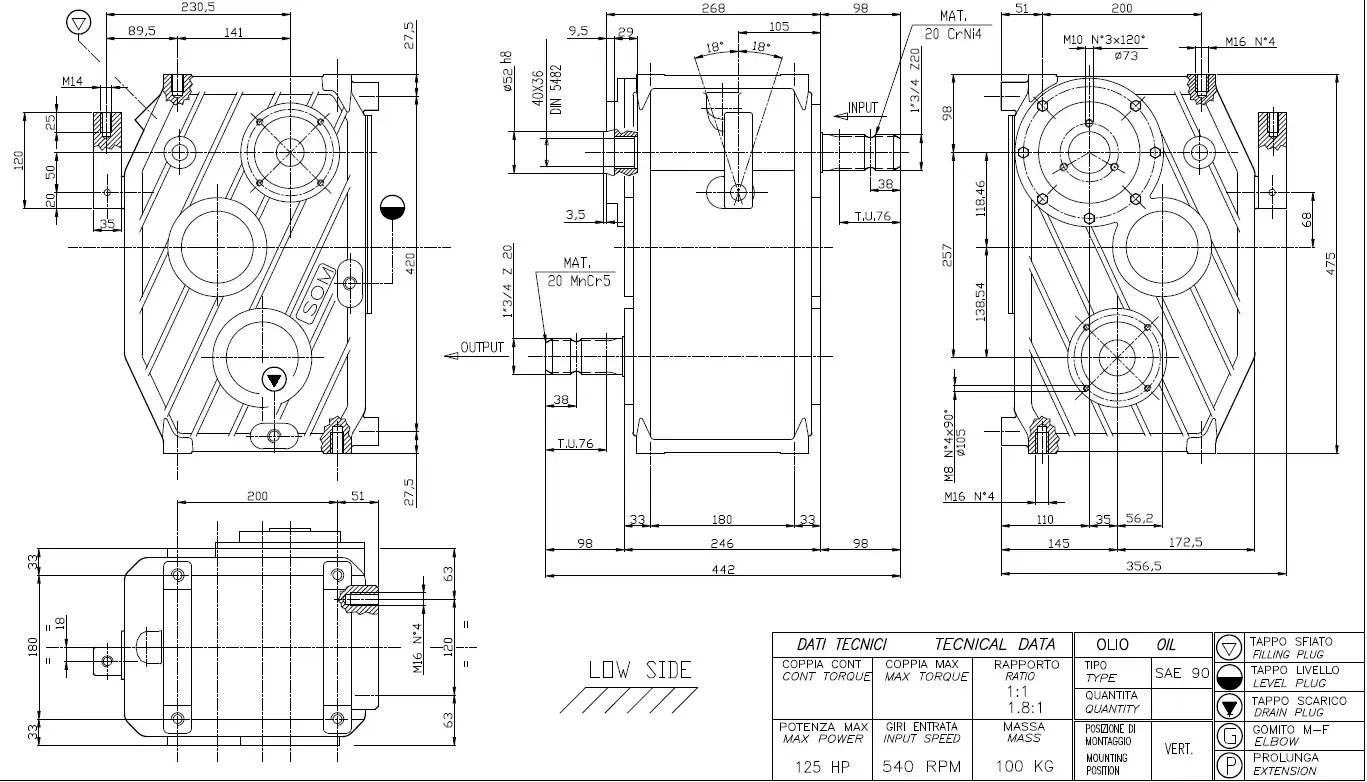

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
C3A-kuvioinen vaihtovaihde – ääriviivat ja asennusmitat.

Mitat on esitetty viitteenä. Vahvista lopullinen piirustus koneellesi ennen tilauksen tekemistä – 5 mm:n ero pulttivälissä on yleisin palautuksen syy.

Mihin sekoittimiin ja merkkeihin tämä vaihdelaatikko sopii

C3A-kuviota käytetään useiden eurooppalaisten ja kansainvälisten valmistajien sekoitusvaunuissa. Tämä vaihtoyksikkö asennetaan yleensä seuraaviin koneisiin:

  • Aksa
  • DAF Agro
  • Falke Maschinenbau
  • Euromaito
  • Metal-Fach

Tuotenimet on lueteltu vain asennuksen yhteensopivuuden osoittamiseksi. Jos vaunuasi ei ole luettelossa, lähetä valokuva olemassa olevasta vaihteistosta ja sen tyyppikilvestä – useimmissa tapauksissa voimme varmistaa yhteensopivuuden pelkästään rihlan koon, suhteen ja pulttikuvion perusteella.

Tuotesovellus: Kuinka vaihdelaatikko toimii sekoitusvaunussa

Rehusekoittimessa vaihteisto on liitäntä traktorin voimanoton ja sekoitusruuvin välillä. Traktorin teho saapuu 540 rpm:lle, vaihteisto vähentää sitä ja moninkertaistaa vääntömomentin, ja kaira pyörii tarpeeksi hitaasti nostaakseen, taittaakseen ja sekoittaakseen heinän, viljan, säilörehun ja märät sivutuotteet tasaiseksi annokseksi. C3A-kuvioon sovitettu suhde – tyypillisesti 1:1 tai 1,8:1 tässä sovelluksessa – on se, joka asettaa tasapainon sekoitusnopeuden ja kääntövoiman välillä, minkä vuoksi oikealla suhteella on yhtä paljon merkitystä kuin pulttikuviolla.

Kaksi käyttöominaisuutta ratkaisee, kestääkö sekoittimen vaihteisto kauden. Ensimmäinen on se, kuinka se selviytyy märän, tiheän materiaalin kanssa: säilörehu ja juurikasmassa kuormittavat hammaspyörien hampaat jatkuvasti enemmän kuin kuiva heinä, joten hampaiden pinnan kovuus ja laakerin laatu estävät pistesyöpymisen ja ennenaikaisen vaurioitumisen. Toinen on se, miten se käyttäytyy käynnistyksen yhteydessä, kun täysi kaira on irrotettava tiivistetystä rehusta. Vaihteisto, jossa on oikein sovitettu välys ja jäykkä valukotelo, vaimentaa iskun paljon paremmin kuin kevyt kotelo, joka taipuu kuormituksen alaisena.

Tästä syystä rehusekoittimen käytännön käyttökustannuksia hallitsee pikemminkin vaihteisto kuin traktori. Laite, joka siirtää tehoa minimaalisella häviöllä, tarvitsee vähemmän polttoainetta tai sähköä samalle annokselle, ja yksikkö, joka pitää asetuksiaan, tarvitsee vähemmän öljynvaihtoja, vähemmän tiivisteiden vaihtoja ja vähemmän seisokkeja keskellä syöttöjaksoa. Useita vaunuja pyörittävällä maatilalla nämä luvut lasketaan yhteen kauden aikana.

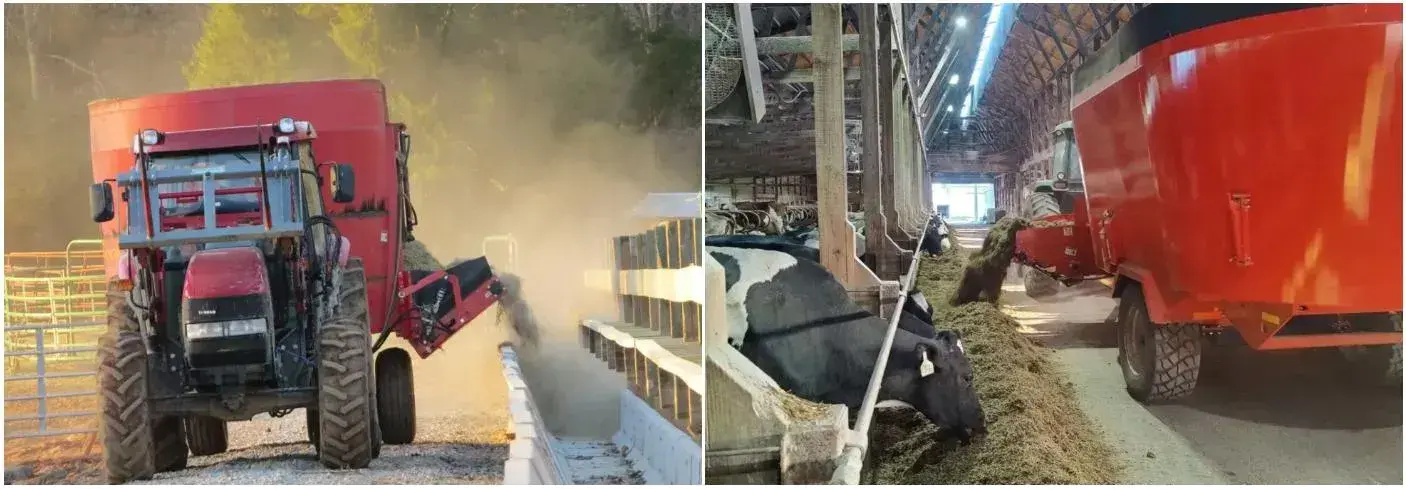

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
Vaihdelaatikko työasennossaan sekoitusvaunun kierukkakäytönä.

Tuotteen edut

Rakennettu toimimaan koko päivän

Valurautainen kotelo ja hiilihapotetut vaihteet, joiden luokitus on vähintään HRC55, säilyttävät geometriansa sekoittumalla jatkuvasti 8 tunnin ajan runsaskuituista rehua ja märkää viljaa, mukaan lukien päivittäisen maatilan käytön pöly ja kosteus.

Tehokas voimansiirto

Tiukasti sovitettu vaihteisto pitää vaihteistohäviöt pieninä, joten sama traktori voi sekoittaa useita tonneja lyhyemmässä syklissä ja polttaa vähemmän polttoainetta tai kuluttaa vähemmän sähköä samalla annoksella.

Sopii monenlaisiin vaunuihin

C3A-kiinnityskuvio ja 1-3/4" Z20-urit kattavat sekoittimet pienistä perhekoneista suuriin TMR-vaunuihin, ja yksikkö voi korvata alkuperäisen vaihteiston muuttamatta koneen runkoa.

Suoraviivaista huoltoa

Asettelu on tarkoituksella yksinkertainen: tiivisteet, laakerit ja vaihteistosarjat ovat vaihdettavissa erikseen, joten korjaamo voi suorittaa useimmat korjaukset ilman erikoistyökaluja ja saada vaunun takaisin töihin samana päivänä.

Kilpailukykyinen hinta suoraan tehtaalta

Yksikkö on valmistettu omassa tehtaassamme sen sijaan, että se ostettaisiin jakeluketjun kautta, ja sen hinta on alempi kuin jälleenmyyjien alkuperäisosat, ja samalla kiila, suhde ja asennusmitat.

Varaosat ja tekninen tuki

Öljyn tekniset tiedot, välit, vaihtotiivisteet ja laakerit ovat kaikki saatavilla samalta toimittajalta, ja insinöörit ovat käytettävissä vahvistamaan asennuksen viallisen yksikön valokuvasta.

Suorituskyky riippuu oikeasta öljylaadusta, oikeasta öljytasosta ja huoltoaikataulussa ilmoitetuista käyttötunneista – tämän yksikön öljynvaihtovälit eivät ole valinnaisia, ja ensimmäisen vaihdon väliin jättäminen 50–70 tunnin kohdalla on yleisin syy varhaiseen laakereiden ääneen.

Tilaus, toimitus ja huolto

  1. Lähetä tiedot.Kerro meille malli tai suhde (C3A, 1:1 tai 1,8:1), määrä ja – jos sinulla on – valokuva vanhasta vaihteiston tyyppikilvestä ja sen kiinnityspinnasta.
  2. Vahvista piirustus.Tarkistamme splinen, suhteen ja asennuskuvion C3A-viitepiirustuksen perusteella ja lähetämme vahvistuksen ennen tuotantoa, joten mitään ei ole rakennettu väärää oletusta vastaan.
  3. Kiinteä tarjous ja toimitusaika.Saat hinnan, määräkatkoja, pakkaustiedot ja toimitusaikataulun normaalisti 24 tunnin sisällä tiedustelusta.
  4. Toimitus.Vaihteisto on pakattu vientiä varten ja toimitetaan kuivana. Lento- tai merirahti sekä ovelta ovelle -toimitus voidaan järjestää pyynnöstä.
  5. Käyttöönotto.Täytä SAE 90 -öljyllä ennen ensimmäistä käyttöä, tarkista öljyn taso tarkastustulpan kohdalta ja käytä sekoitinta hetken kuormittamattomana varmistaaksesi, että se pyörii tasaisesti eikä tiiviste itke.
  6. Huoltoaikataulu.Ensimmäinen öljynvaihto 50–70 käyttötunnin jälkeen, sitten 500–700 käyttötunnin välein tai vähintään kerran vuodessa – kumpi tulee ensin.

Asiakkaiden suosittelut

★★★★★

Michael ThompsonSyöttöalueen operaattori

Asennus oli suoraviivaista ja vaunu kulki sujuvasti ensimmäisestä sekoituksesta lähtien. Yksikkö tuntuu tukevalta, pitää vauhtinsa kuormitettuna ja vie ruokinnasta vaivaa. Esitin pitkän listan kysymyksiä ennen tilaamista ja tiimi vastasi jokaiseen kärsivällisesti, mikä ei aina ole ulkomaisen toimittajan tapauksessa. Tulen takaisin, kun toinen vaunu tarvitsee sellaisen.

★★★★★

David WilsonMaitotilan johtaja

Vaihteisto on hyvin tehty ja on toiminut tasaisesti asennuksesta lähtien, ilman ongelmia päivittäisessä käytössä. Viestintä oli se osa, jota arvostin eniten – selkeät vastaukset, ei kielimuuria ja toimitus luvatussa päivämäärässä. Ulkomailla ostajana luotettavuus ratkaisee, ja aion tilata heiltä jatkossakin.

★★★★★

Hannah MooreRanchin omistaja, Uusi-Seelanti

Olen käynyt läpi useita eriä sekoittimen vaihteistoja vuosien varrella, ja märkä materiaali oli aina ongelma - vanhat yksiköt luisuivat tai ylikuumenivat. Tämä käsittelee säilörehua ja juurikasmassaa valittamatta, pitää sekoitusnopeuden tasaisena ja kiertoaikani on lähes kaksi kertaa nopeampi kuin ennen. Sen ylläpito on ollut yksinkertaista.

Ostajan UKK

  • Onko tämä alkuperäinen Comer vaihteisto?Ei. Se on Raydafonin valmistama varaosayksikkö, joka on rakennettu C3A-asennuskuvion mukaan: samat 1-3/4" Z20-uritetut liitännät, sama 540 rpm:n suunnittelupiste ja sama kotelon pinta-ala. Comer ja C3A ovat Comer Industriesin tavaramerkkejä; Raydafon on itsenäinen valmistaja, eikä se ole niiden sidoksia tai valtuuttamia.
  • Mistä tiedän, että se sopii mikseriini?Vertaa yllä olevan piirustuksen splineä (1-3/4 tuumaa, 20 rimaa), suhdetta (1:1 tai 1,8:1 tässä kuviossa) ja asennusmittoja olemassa olevaan yksikköösi. Jos jokin poikkeaa, lähetä meille kuva vanhasta nimikilvestä, niin vahvistamme ennen tilaamista.
  • Tuleeko vaihteiston mukana öljyä?Ei. Se toimitetaan kuivana ja se on täytettävä SAE 90 -vaihteistoöljyllä ennen ensimmäistä käyttöä. Tilaa öljy erikseen vaihteiston kanssa, jotta käyttöönotto ei viivästy.
  • Mikä on öljynvaihtoväli?Vaihda ensin 50–70 käyttötunnin jälkeen kulumishiukkasten poistamiseksi, sitten 500–700 käyttötunnin välein tai vähintään kerran vuodessa sen mukaan, kumpi tulee ensin.
  • Mitä syöttötehoa ja nopeutta se voi kestää?Yksikön maksimitulonopeus on 540 r/min ja maksimisyöttöteho 92 kW. Jos traktorisi tai moottorisi käy eri kierrosluvuilla, ota meihin yhteyttä ennen tilaamista, jotta voimme varmistaa tehon nopeudellasi.
  • Kuinka nopeasti voit lähettää, ja saanko varaosia myöhemmin?Vakioyksiköt toimitetaan lyhyellä aikataululla piirustusvahvistuksen jälkeen lento- tai merirahtivaihtoehdoilla. Varaosat tiivisteet, laakerit ja vaihdesarjat ovat saatavilla samasta tehtaasta, joten myöhempi korjaus ei riipu pelkästään jälleenmyyjien osien löytämisestä.

Aiheeseen liittyvät tuotteet ja lisätietoa

Pyydä tarjous C3A:n vaihtovaihdelaatikosta

Lähetä tarvitsemasi suhde (1:1 tai 1,8:1), määrä ja valokuva vanhasta nimikilvestä, jos sinulla on sellainen. Vahvistamme sopivuuden asennuspiirustuksen mukaan ja vastaamme kiinteällä hinnalla ja toimitusajalla 24 tunnin sisällä.

Lähetä kysely nyt

* Kaikki tällä sivulla olevat kuvat ovat Raydafon-tuote- ja piirustusviitteitä. Comer ja C3A ovat omistajiensa tavaramerkkejä, ja niitä käytetään tässä vain kuvaamaan asennuksen yhteensopivuutta. Vahvista lopullinen piirustus ennen tilaamista.
