Crane Luffing hydraulisylinteri
  • Crane Luffing hydraulisylinteriCrane Luffing hydraulisylinteri
  • Crane Luffing hydraulisylinteriCrane Luffing hydraulisylinteri

Crane Luffing hydraulisylinteri

Raydafon Crane Luffing hydraulisylinteri on puomin kulman säätösylinteri liikkuville nostureille ja satamakoneille. Vertailumalli ZXSTC1000S.2.5-00: Φ320 poraus, Φ280 tanko, 4000 mm iskunpituus, 4750 mm asennusetäisyys, 32 MPa työpaine, 3000 kN reaaliaikainen dynaaminen työntövoima, 1522 kg yksikköpaino. Runko on 7-vaiheinen taottu ilmailuluokan korkealujuusseosteräksestä, kaksinkertainen vanhennettu vetolujuuden vakauttamiseksi yli 1250 MPa:n. Kolminkertainen progressiivinen tiiviste, jossa on Saksasta tuotu perfluorieetterikumikomposiittirengas ja 5 μm porrastettu pölyhuuli. Integroitu sähköhydraulinen servo ±0,03 mm:n magnetostriktiivisen asennon takaisinkytkennän avulla takaa 0,08 mm/s erittäin alhaisen nopeuden vakauden. 5000 tunnin huoltovapaa sykli. Mittatilausreikä Φ50-500 mm, suola- ja pölytiivis. MOQ 5 yksikköä, 45-60 päivän toimitusaika. Lähetä nosturin malli, työntövoimavaatimus ja määrä tarjousta varten.
Crane Luffing · Malli ZXSTC1000S.2.5-00

Räätälöity nosturin hydraulisylinteri liikkuville nostureille ja satamakoneille – OEM-valmistajan suora toimitus

Nosturin luffing-hydrauliikkasylinteri ohjaa puomin kulmaa ajoneuvonostureissa. Raydafon rakentaa sen kaksitoimisella monivaiheisella teleskooppirakenteella, joka ulottuu pitkän matkan ja vetäytyy sisään kompaktisti. Runko on 7-vaiheinen taottu ilmailuluokan korkealujuusseosteräksestä ja kaksinkertainen vanhennettu vetolujuuden vakauttamiseksi yli 1250 MPa:n. Kolminkertainen progressiivinen tiivistys ja magnetostriktiivinen servomoduuli käsittelevät satama- ja tuulivoiman käyttöjaksojen suola-, pöly- ja tarkkuusvaatimukset.

3000 kN Reaaliaikainen dynaaminen työntövoima
32 MPa Työpaine
Φ320 × Φ280 Poraus × tanko
4000 mm Aivohalvaus
5000 h Huoltovapaa
Viitemalli

ZXSTC1000S.2.5-00 — Täydellinen erittely

Vertailumalli on todellinen tuotantokokoonpano, jota käytetään raskaan nosturin liikkuvien nostureiden luffauspiireissä. Mukautettu poraus ja isku ovat saatavilla samalla piirustusprosessilla.

Sylinterin nimi Piirustus numero Poraus ΦD Rod Φd Aivohalvaus S Asentaa. L Paine Portti Paino
Höyryttävä hydraulisylinteri ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Nosturipiirejä, joissa on erilaisia ​​työntövoimaa tai asennuskuvioita, voidaan valmistaa piirustustasi vasten. Lähetä nosturin merkki ja malli, vaadittu työntövoima ja asennuspiirustus. Katso laajemmasta liikkuvien nostureiden sylinterivalikoimastaAjoneuvonosturin hydraulisylinteritluokkaan.

Suunniteltu syväsukellus

Neljä tekniikkaa, jotka tekevät tästä sylinteristä erilaisen

01

Täysikuntoinen mukautuva kuormanhallinta

Sylinterin runko on taottu ilmailulaatuisesta materiaalista. Raydafon käyttää räätälöityä erittäin lujaa seosterästä, joka käy läpi seitsemän taontaprosessia ja sitten kaksinkertaisen vanhenemisen lämpökäsittelyn. Kaksoisvanhentaminen stabiloi materiaalin rakenteen, joten vetolujuus pysyy yli 1250 MPa:ssa. 3000 kN:n työntösylinterissä, joka pyörii jatkuvilla nostosykleillä, tämä rakerakenne pitää väsymisiän vakaana 32 MPa:n paineessa.

≥ 1250 MPa vetolujuus
02

Mikronitason tarkkuus servo-ohjaus

Raydafonin suunnittelutiimi kehitti integroidun sähköhydraulisen servomoduulin, joka korvaa perinteisen erillisen venttiilin ohjausjärjestelmän. Venttiiliryhmässä käytetään ilmailutason servoventtiilisydämiä ja magnetostriktiivista siirtoanturia ±0,03 mm tarkkuudella. Tämä yhdistelmä tukee erittäin alhaisen nopeuden vakaata toimintaa 0,08 mm/s, joten käyttäjä voi sijoittaa puomin ilman puomin luistamista tai ylitystä hienokuormituksen aikana.

±0,03 mm anturin tarkkuus
03

Äärimmäinen ympäristön pitkäikäinen suoja

Satamakoneet näkevät suolasuihkueroosiota. Metallurgiset laitteet näkevät korkean lämpötilan pölyä. Raydafon rakensi molemmille kolminkertaisen progressiivisen tiivistyssuojarakenteen. Päätiiviste on Saksasta tuotu perfluorieetterikumikomposiittirengas, jossa on kaksihuulirakenne kaksisuuntaista paineen kompensointia varten. Keskikerros käyttää porrastettua pölyhuulia, joka sieppaa yli 5 μm:n kiinteät hiukkaset. Saastumisenestokyky on 40 % parempi kuin perinteisen yksihuulitiivisteen. Yhdistetty työkierto on 5000 tuntia huoltovapaa.

5 μm pölyhuuli
04

Energiatehokkaasti optimoitu hydraulijärjestelmä

Raydafonin energiaa säästävä suunnittelu perustuu rakennuskoneiden todellisen toiminnan analysointiin. Differentiaaliamplitudipiiri vähentää hydrauliöljyn kiertomäärää 35 % kuormittamattomissa olosuhteissa. Yhdessä tehokkaan kestomagneettisynkronisen moottoripumppuryhmän kanssa järjestelmän kokonaisvaltainen energiankulutus laskee 28 % perinteiseen ratkaisuun verrattuna. Nosturilla, joka käy 8 tunnin työvuoroissa, tämä tarkoittaa mitattavissa olevaa polttoaineen tai akun kulutuksen vähenemistä.

-28% järjestelmän energiaa

Miksi Raydafon Crane Luffing hydraulisylinterit

A

20 vuotta hydraulialalla

Raydafon on valmistanut hydraulisylintereitä kahden vuosikymmenen ajan. Suunnittelutiimi kehittää sylinterin, servomoduulin ja tiivistejärjestelmän itse, joten spesifikaatiomuutokset käsitellään lähteellä, ei ulkopuolisten toimittajien kautta.

B

Täysi hallinta takomisesta kokoonpanoon

Raydafonin tehtaalla tapahtuu rungon taonta, lämpökäsittely, hionta, kromaus, tiivisteiden kokoonpano ja painetesti. Tämä pitää jäljitettävyyden ennallaan ja vähentää useilta toimittajilta saatavaa erän vaihtelua.

C

Suora tehdashinta

Myydään suoramyyntimallilla. Vertailukelpoinen suorituskyky noin 60 % eurooppalaisten ja amerikkalaisten merkkien kustannuksista samalla erittelytasolla. Tehtaan ja ostajan välillä ei ole lisätty kaupankäyntimarginaalia.

D

Täydellinen räätälöinti

Sylinterin reiän halkaisijat Φ50 mm - Φ500 mm voidaan valmistaa mittatilaustyönä. Isku, asennusetäisyys, porttityyppi ja asennuskuvio valmistetaan piirustustasi vasten, joten epästandardit nosturimallit voidaan sovittaa tarkasti yhteen.

E

Vahvistettu satama- ja tuulivoimaolosuhteissa

Kolminkertainen tiivistysjärjestelmä ja servomoduuli on rakennettu satamakoneiden suolasuihku- ja tuulivoiman raskaisiin nostoolosuhteisiin. Suunnittelu kohdistuu todellisiin työmaihin, ei laboratorioolosuhteisiin.

F

OEM-tuki

Lähetä nosturin merkki ja malli tai piirustusnumero. Raydafon kääntää, ottaa näytteitä ja lainaa mukautetun erän samassa piirustuksessa. Tukee yksityisten merkkien pakkausta OEM-asiakkaille.

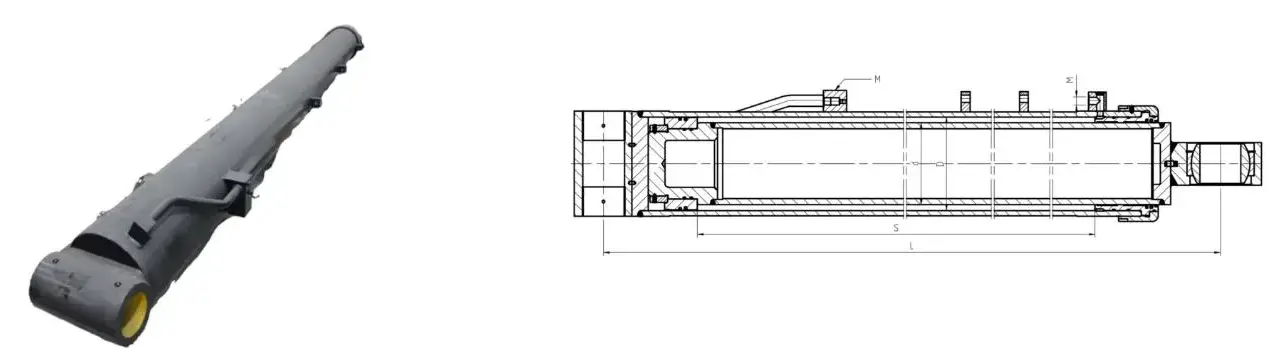

Mittapiirrokset

Crane luffing hydraulic cylinder dimension drawing
Asennuksen yleiskuvaus — poraus/tanko-liitäntä, portin sijainti ja asennuskuvio

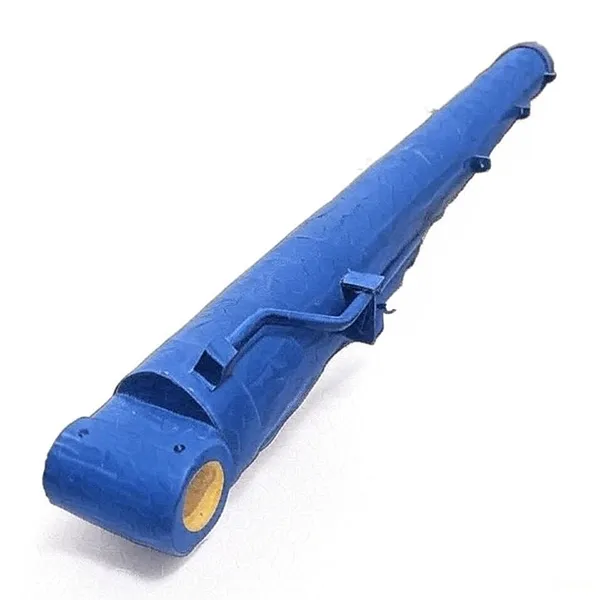

Crane luffing hydraulic cylinder product view
Tuotenäkymä — sylinterin runko ja tankokokoonpano
Crane luffing hydraulic cylinder detail
Porttiin ja sinetin yksityiskohta — 2-M27×2 plus 4-G1/4-liitäntä

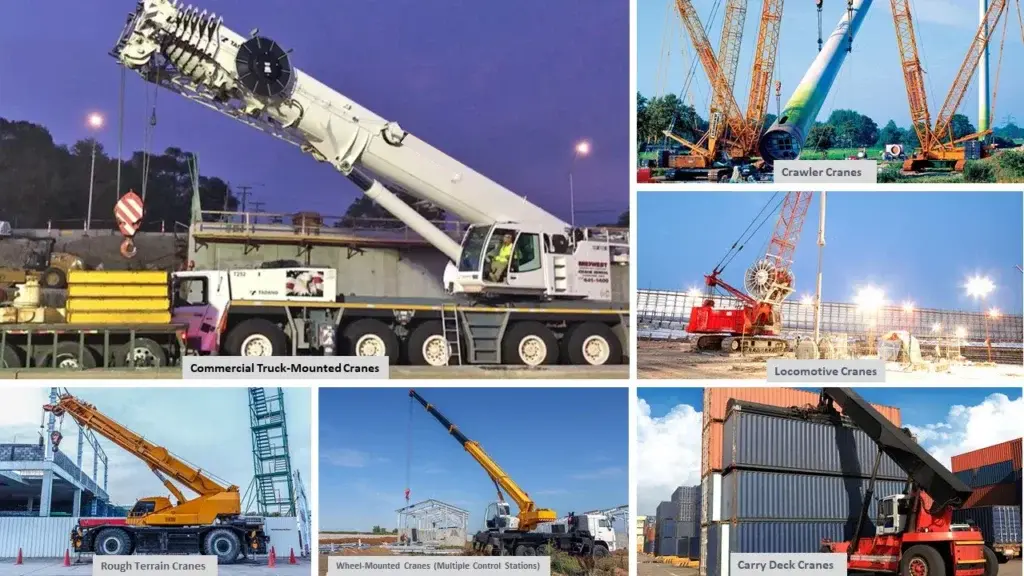

Crane luffing hydraulic cylinder application
Sovellusviite — asennettuna liikkuvaan nosturiin

Missä Crane Luffing -hydraulisylintereitä käytetään

01

Autonosturit

Puomin kulman säätö kuorma-auto- ja maastoautonostureissa. Kestää työntövoiman, joka tarvitaan puomin nostamiseen ja pitämiseen täydessä kuormituksessa.

02

Satamakoneet

Laivaan rantaan ja pihalla toimitettavat nosturit suolaruiskutusympäristöissä. Kolminkertainen progressiivinen tiiviste ja kova kromipinnoitus pidentävät huoltojaksoa rannikkooperaatioissa.

03

Tuulivoimalaitteet

Asennus- ja huoltoalusten nosturipuomin laakerointi. Korkea työntövoiman vakaus ja mikronitason servo-ohjausmateriaali tarkkuuteen offshore-paikannukseen.

04

Raskas konepaja ja metallurgia

Teollisuuden nostolaitteet korkeissa lämpötiloissa ja pölyisissä olosuhteissa. Energiaa säästävä piiri vähentää polttoaineen tai akun kulutusta pitkillä työvuoroilla.

Tilaustiedot

Viitemalli
ZXSTC1000S.2.5-00
Reaaliaikainen dynaaminen työntövoima
3000 kN
Työpaine
32 MPa
Poran halkaisija
Φ320 mm (muokattu Φ50-500 mm saatavilla)
Tangon halkaisija
Φ280 mm
Aivohalvaus
4000 mm
Asennusetäisyys
4750 mm
Yksikköpaino
1522 kg
Porttiti / käyttöliittymä
2-M27×2 plus 4-G1/4
Rungon taonta
7-vaiheinen taottu lentokonelaatuinen seosteräs, kaksinkertainen vanhennettu vetolujuuteen ≥1250 MPa
Servo ohjaus
Integroitu sähköhydraulinen servo, magnetostriktiivinen anturi ±0,03 mm tarkkuus, erittäin alhainen nopeus 0,08 mm/s
Tiivistys
Kolminkertainen progressiivinen tiiviste, Saksa perfluorieetterikomposiittipäärengas, 5 μm porrastettu pölyhuuli
Energiansäästö
Differentiaaliamplitudipiiri, 35 % vähemmän öljyn kiertoa kuormittamattomana, 28 % pienempi järjestelmän energiankulutus
Huoltosykli
5000 tuntia huoltovapaata
Räätälöinti
Täydellinen räätälöity reikä Φ50-500 mm, OEM-pakkaus ja oma merkki
MOQ
5 kpl per malli
Suuri toimitusaika
45-60 päivää talletuksen ja piirustuksen hyväksymisen jälkeen
Tarjousperuste
Nosturin malli ja vetoisuus, työntövoiman vaatimus, poraus/iskun erittely, portin koko, määrä, kohdesatama

Kuinka tilauksesi etenee Raydafonin kautta

  1. 01

    Sovellustiedote

    Lähetä nosturin malli ja vetoisuus, vaadittu työntövoima, poraus/iskun erittely, portin koko, määrä ja kohdesatama.

  2. 02

    Mallin valinta ja tarjous

    Raydafon vahvistaa, sopiiko vertailumalli vai tarvitaanko mukautettu rakennus. FOB Ningbo -tarjous annetaan toimitusajalla.

  3. 03

    Piirustuksen hyväksyntä

    Räätälöityjä rakennelmia varten Raydafon suunnittelee OEM-osan, tuottaa näytteen ja vahvistaa porauksen, iskun, asennusetäisyyden ja portin mitat ostajalta.

  4. 04

    Takominen ja lämpökäsittely

    7-vaiheinen taonta ja kaksinkertainen vanhenemislämpökäsittely stabiloivat rungon yli 1250 MPa:n vetolujuuteen. Hoonaus ja kovakromipinnoitus seuraavat.

  5. 05

    Kokoonpano ja painetesti

    Mäntä, tiivisteet, servomoduuli ja puskuri kootaan. Sylinteri on painetestattu 32 MPa:lla ja iskutestattu tasaisuuden ja servovasteen suhteen.

  6. 06

    Pakkaus ja lähetys

    Sylinterit on pakattu vahvistettuihin puisiin koteloihin, joissa on ruosteenestoöljy ja suojapäädyt. Lähetetään meritse, lentoteitse tai pikakuljetuksella pakkausluettelon, laskun ja tarkastusraportin kanssa.

Dokumentaatio ja laatutuki

  • ✓
    Materiaalitodistus

    Rungon seosterässertifikaatti, kaksinkertaisen vanhenemisen lämpökäsittelytietue, jokaisen lähetyksen mukana toimitettu tiivisteyhdisteen tietolehti.

  • ✓
    Painetestiraportti

    Jokainen sylinteri painetestattu 32 MPa:lla ennen pakkaamista. Vuoto, iskun tasaisuus, servovaste ja portin sovitus tallennetaan.

  • ✓
    Mittatarkistustietue

    Poraus, tanko, isku, asennusetäisyys ja aukon mitat tilatun spesifikaation tai asiakkaan piirustuksen mukaan.

  • ✓
    Vientipakkaus

    Vahvistettu puukotelo ruosteenestoöljyllä ja suojapäädyillä. Suuret sylinterierät lavoilla ja vanteilla merirahtia varten.

Usein kysytyt kysymykset

Mikä on nosturin hydraulisylinteri?

Nosturin hydraulisylinteri on hydraulikomponentti, joka ohjaa puomin kulmaa liikkuvassa nosturissa. Luffing tarkoittaa puomin nostamista tai laskemista, ja sylinteri käyttää tätä liikettä kaksitoimisen monivaiheisen teleskooppirakenteen kautta. Se on yksi ajoneuvonostureiden ydinsylintereistä vastapainosylinterin ja tukijalkasylinterin rinnalla.

Mikä on vertailumalli ja sen työntövoima?

Vertailumalli on ZXSTC1000S.2.5-00, 3000 kN reaaliaikainen dynaaminen työntövoima, 32 MPa työpaine, Φ320 mm reikä, Φ280 mm sauva, 4000 mm isku, 4750 mm asennusetäisyys ja 1522 kg yksikköpaino. Raydafon tukee OEM-nosturimerkkien mukautettua porausta ja iskua.

Mitä materiaalia ja taontaprosessia käytetään?

Sylinterin runko on 7-vaiheinen taottu ilmailuluokan korkealujuusseosteräksestä, minkä jälkeen se on kaksinkertainen vanhennettu vetolujuuden vakauttamiseksi yli 1250 MPa:n. Tämä taontaprosessi parantaa raerakennetta ja väsymisikää verrattuna tavanomaiseen valuun tai koneistukseen tankomassasta, millä on merkitystä 3000 kN:n työntösylinterissä jatkuvassa nostosyklissä.

Kuinka tarkka servo-ohjaus on?

Raydafon käyttää integroitua sähköhydraulista servomoduulia, jossa on ilmailutason servoventtiilin ytimet ja magnetostriktiivinen siirtymäanturi ±0,03 mm:n tarkkuudella. Tämä tukee erittäin alhaisen nopeuden vakaata toimintaa 0,08 mm/s, joten käyttäjä voi sijoittaa puomin tarkasti ilman puomin luistamista.

Kuinka kolminkertainen tiivistejärjestelmä toimii?

Kolminkertaisessa progressiivisessa tiivisterakenteessa on kolme kerrosta. Päätiiviste on Saksasta tuotu perfluorieetterikumikomposiittirengas, jossa on kaksihuulirakenne kaksisuuntaista paineen kompensointia varten. Keskikerros käyttää porrastettua pölyhuulia, joka sieppaa yli 5 μm:n kiinteät hiukkaset. Ulompi kerros tarjoaa lisäsuojaa pyyhkimille. Saastumisenestokyky on 40 % parempi kuin yksihuulitiiviste.

Mikä on energiansäästömekanismi?

Raydafon käyttää innovatiivista differentiaaliamplitudipiiriä, joka vähentää hydrauliöljyn kiertomäärää 35 % kuormittamattomissa olosuhteissa. Yhdessä tehokkaan kestomagneettisynkronisen moottoripumppuryhmän kanssa järjestelmän kokonaisvaltainen energiankulutus pienenee 28 % perinteiseen ratkaisuun verrattuna.

Mikä on huoltojakso ja räätälöintialue?

Sylinteri on suunniteltu 5000 tunnin huoltovapaaseen sykliin suola- ja pölyympäristöissä. Raydafon tukee sylintereiden halkaisijan täydellistä räätälöintiä Φ50 mm:stä Φ500 mm:iin sekä OEM-pakkauksia ja omia etikettejä. MOQ on 5 yksikköä mallia kohti.

Kuinka voin pyytää tarjouksen?

Lähetä nosturimalli ja vetoisuus, vaadittu työntövoima, poraus/iskun tiedot, portin koko, määrä ja kohdesatama. Raydafon vahvistaa mallin tai suunnittelee mukautetun kokoonpanon ja tarjoaa sitten FOB Ningbo -tarjouksen toimitusajalla ja pakkaustiedoilla.

Oletko valmis hankkimaan räätälöityjä nosturin hydraulisylintereitä?

Lähetä nosturimalli ja vetoisuus, vaadittu työntövoima, poraus/iskun tiedot ja tilausmäärä. Raydafon vahvistaa mallin tai suunnittelee mukautetun kokoonpanon ja tarjoaa sitten FOB Ningbo -tarjouksen toimitusajalla ja pakkaustiedoilla.

Pyydä tarjous nyt
