Nosturin vastapainoinen hydraulisylinteri
  • Nosturin vastapainoinen hydraulisylinteriNosturin vastapainoinen hydraulisylinteri
  • Nosturin vastapainoinen hydraulisylinteriNosturin vastapainoinen hydraulisylinteri

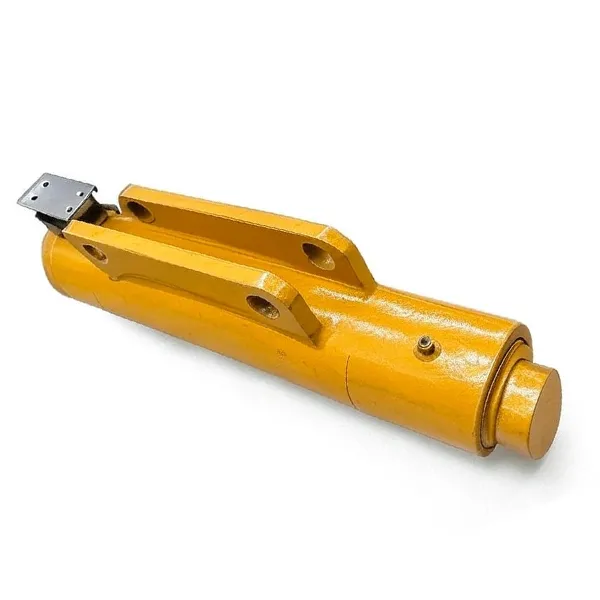

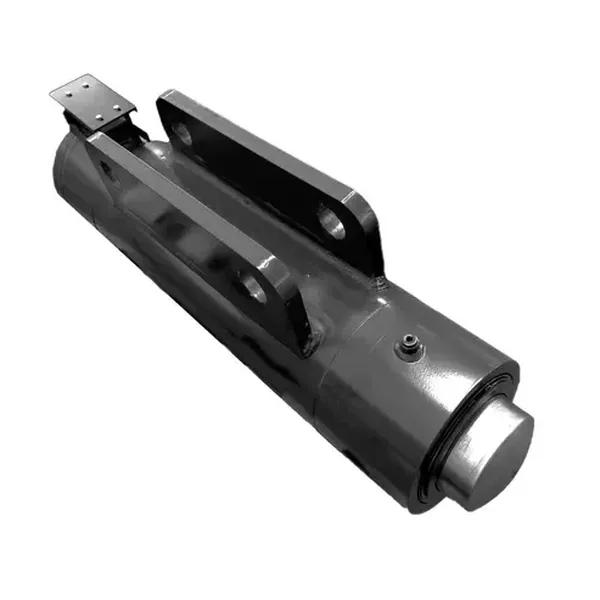

Nosturin vastapainoinen hydraulisylinteri

Nosturin vastapainoinen hydraulisylinteriajoneuvonostureille ja satamalaitteisiin. Siirtää vastapainolohkoa reaaliajassa pitääkseen puomin heilumisen ±1°:n sisällä ja vähentääkseen epätasapainoa. Rakennettu QAY220-luokan 200–220 t maastonostureille.

PorausΦ200 mm· TankoΦ100 mm· Aivohalvaus180 mm· Työpaine25/40 MPa· Paino124 kg· Piirustus nro.QAY220.12/13A-00· 35CrMo-luokan seosteräs · ISO 9001 tehdas · MOQ 1 kpl · Mukautettu isku saatavana · Tarjous 24 tunnin sisällä.

Poraus Φ200 · Tanko Φ100 · 25/40 MPa · OEM-tehdas

Nosturin vastapainon hydraulisylinteri vartenSiirrettävät nosturit ja satamalaitteet — Mukautettu isku, 24 tunnin tarjous

Raydafon valmistaa nosturin vastapainoisen hydraulisylinterin, joka pitää puomissi tasapainossa kuorman liikkuessa. Se on valmistettu lujasta seosteräksestä, jossa on kromattu tai korroosionestopintakäsittely, ja se tarjoaa vakaan voimantuoton, ±1° puomin heilunnan hallinnan ja yli 15 %:n energiansäästön perinteisiin sylintereihin verrattuna vastaavalla kuormituksella. Suora toimitus tehtaalta Ningbosta, Kiinasta — ISO 9001 prosessinohjaus, MOQ 1 kpl, mukautettu isku ja asennusliitäntä saatavilla.

Poraus (D)
Φ200 mm
sauva (d)
Φ100 mm
Aivohalvaus (S)
180 mm
Asennusetäisyys
530 mm
Työpaine
25/40 MPa
Paino
124 kg
Piirustus nro
QAY220.12/13A-00
MOQ
1 kpl

Mitä nosturin vastapainoinen hydraulisylinteri tekee nosturissasi

Vastapainoinen hydraulisylinteri on autonosturin vastapainojärjestelmän ydintoimilaite. Puomin työntyessä sylinteri liikuttaa vastapainoa reaaliajassa pitääkseen nosturin painopisteen turvallisen vaipan sisällä. Ilman sitä nosturi luottaa kiinteään vastapainoon, mikä tarkoittaa, että nostokapasiteetti vähenee tai alustan on oltava tarpeettoman raskaampi.

Raydafonin vastapainosylinteri toimii yhdessä nosturin hydraulisen ohjausjärjestelmän kanssa ja muuttaa anturin tai käyttäjän signaalit tarkaksi vastapainon sijoitteluksi. Tuloksena on tasaisempi puomin liike, vähemmän heilumista nostettaessa tuulisina päivinä ja vähemmän odottamattomia sammutuksia epätasapainohälytyksistä. Ostajille hankintateolliset hydraulisylinterit, tämä on komponentti, joka vaikuttaa suorimmin syklin aikaan ja turvamarginaaliin.

Jos nosturissasi käytetään erilaista vastapainotoimintoa – esimerkiksi puomijärjestelmää – vertaanosturin luffing hydraulisylinteritai selaa kokonaanliikkuvan nosturin hydraulisylinterivalikoimaennen valintaa.

Nosturin vastapainon hydraulisylinterin tekniset tiedot

Alla oleva vakiomalli kattaa useimmat 200–220 t nosturien vastapainojärjestelmät. Mukautettu poraus, isku ja asennusetäisyys ovat saatavilla - lähetä piirustuksesi ja palautamme kokosuosituksen 24 tunnin kuluessa.

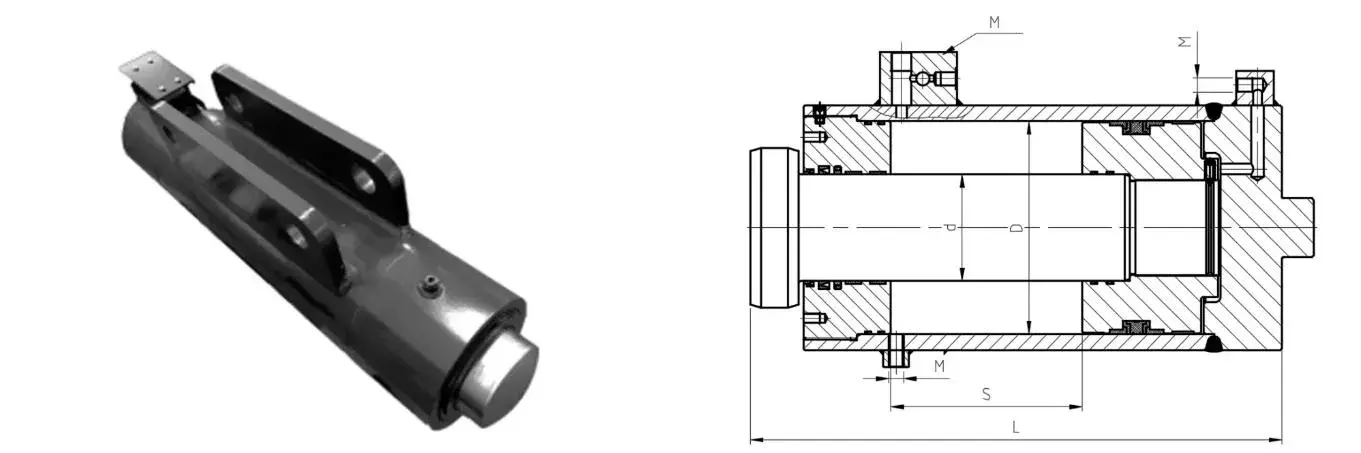

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Nosturin vastapainon hydraulisylinterin mittapiirustus — QAY220.12/13A-00

Vakionosturin vastapainon hydraulisylinteri — Tekniset tiedot
Sylinterin nimi Piirustus nro Bore D Rod d Aivohalvaus S Asenna etäisyys L Työpaine Käyttöliittymä M Paino
Vastapainoinen hydraulisylinteri QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20 × 1,5 · 2-M14 × 1,5 124 kg
Halkaisija Φ200 mm Tanko Φ100 mm Iskunpituus 180 mm 25/40 MPa 124 kg QAY220.12/13A-00

Ei tarvitsemasi koko? Valmistamme myös räätälöityjä vastapainosylintereitä muihin nostureiden vetoluokkiin. Lähetä reiän, iskun, paineen ja kiinnitysrajapinta – tai yksinkertaisesti välitä piirustusnumerosi – ja insinöörimme vahvistavat osuvuuden.

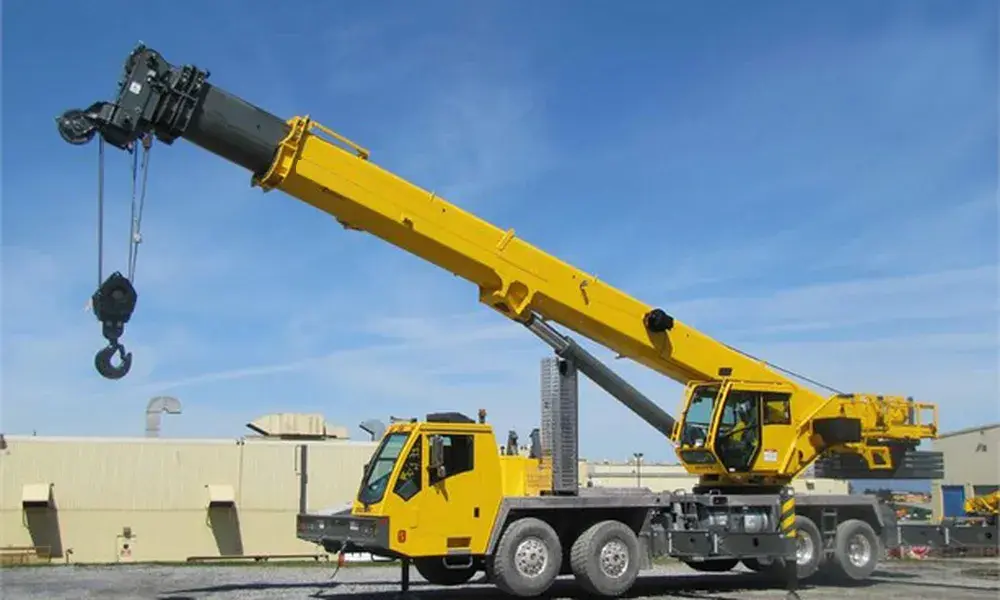

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Miksi hankintainsinöörit valitsevat Raydafonin vastapainosylinterit

Kolme kaupallista syytä ohjaa toistuvia tilauksia:pidempi huoltoväli, pienempi huoltotyö ja vakaa voimantuotto koko iskun ajan.

01

Erittäin luja seosteräsrunko

Kestää suurta painetta ja raskasta kuormitusta ilman muodonmuutoksia jatkuvassa käytössä. Pintakromaus tai korroosionestopinnoite kestää kosteat, suola- ja pölyiset olosuhteet.

02

Tarkka paikannus

Toimii nosturin hydraulisen ohjausjärjestelmän kanssa sujuvan teleskoopin ansiosta – nopea vastapainon siirto noston aikana ja millimetritason tasapainosäätö hienon sijoituksen aikana.

03

Modulaarinen asennus

Sopii olemassa oleviin nosturin kiinnityskohtiin ilman suuria muutoksia. Tiivisteisiin ja huoltoportteihin pääsee käsiksi vakiotyökaluilla – useimmat tiivisteiden vaihdot valmistuvat 30 minuutissa paikan päällä.

04

Energiatehokas

Voimananto mukautuu reaaliajassa työolosuhteisiin. Verrattuna tavanomaisiin sylintereihin, joiden vahvuus on sama, energiankulutus pienenee yli 15 %.

Sovellukset: Mihin ostajat asentavat nämä sylinterit

Vastapainoinen hydraulisylinteri on määritelty aina, kun nosturin on pysyttävä tasapainossa kuorman tai puomin asennon vaihtuessa. Tyypillisiä asennuksia ovat:

Satamakonttinosturit Ship-to-Shore-nosturit Torninosturit Maastoautonosturit Telaketjunosturit Tuulivoimaloiden asennusnosturit Raskaiden laitteiden takila Teräsrakenteiden pystytys Esivalmistetut rakennuksen nostolaitteet Telakkapukkinosturit

Tarvitsetko vastaavan nosturitoiminnon? Tarkista kokomobiilinosturin hydraulisylinterisarjataiteleskooppinen hydraulisylinterivalikoimapuomin laajennussovelluksiin.

Mukautetut vastapainosylinterit — OEM, oma etiketti ja piirustuspohjainen tuotanto

Raydafon on hydraulisylinterien OEM-valmistaja, ei kauppayhtiö. Räätälöinti tapahtuu omassa ISO 9001 -laitoksessamme Ningbossa, Kiinassa – samassa linjassa kuin vakiosylinterimme.

A

Poran ja tangon koko

Φ40 mm:stä Φ400 mm:iin. Kovakromattu tanko, jossa on mukautettu halkaisija ja pinnan karheus.

B

Isku ja asennus

Mukautettu iskun pituus, asennusetäisyys, tappireikä, laippa- tai nivelkiinnitys tarpeen mukaan.

C

Paine ja tiivisteet

Käyttöpaine 40 MPa ja enemmän. Tiivistemerkit sopivat käyttölämpötilaasi ja nesteeseen.

D

Pinnoitus ja merkintä

Kromaus, korroosionestopinnoite tai maalaus. Yksityinen nimikyltti ja merkintä saatavilla.

Lähetä PDF-, DWG-, DXF- tai STEP-piirustus työpaine-, virtaus- ja asennusliittymälläsi. Insinöörimme palauttavat kokoisen suositus- ja tehdashinnan 24 tunnin kuluessa.

Laadunvalvonta, sertifioinnit ja 12 kuukauden takuu

Jokainen vastapainosylinteri kulkee dokumentoidun tarkastusreitin ennen lähettämistä – todisteet, joihin ulkomaiset ostajat luottavat myyjän hyväksynnän ja saapuvan tarkastuksen yhteydessä.

  • ISO 9001 -sertifioitu valmistusprosessi
  • Saapuvat teräksen tarkastus- ja lämpökäsittelykirjat
  • Porauksen hionta, tangon kromin paksuus ja pinnan karheusraportti
  • Painetesti 1,5-kertaisella nimelliskäyttöpaineella ennen pakkaamista
  • Tiivisteen sovituksen, iskun ja asennusmitan tarkastus
  • 12 kuukauden rajoitettu takuu valmistusvirheiden varalta

Kuinka tilata: MOQ, toimitusaika, pakkaus ja toimitus

MOQ

1 kpl

Vakiokoot toimitetaan 1 kappaleesta alkaen. Volyymihinnoittelu alkaen 20 kappaletta OEM-projekteihin.

JOHTAA

15-30 päivää

Piirustusvahvistuksen ja talletuksen jälkeen. Mukautetut mallit voivat ulottua 45 päivään.

PAKATA

Puinen kotelo

VCI ruosteenestokalvo, kuivausaine, räätälöity lava suurille porauksille. Vientistandardin mukainen pakkaus.

LAIVA

Meri / Lento / Express

EXW-, FOB-, CIF- ja DDP-ehdot. Täydelliset vientiasiakirjat: CI, PL, CO, lomake A/E, materiaalitodistus.

Nosturin vastapainon hydraulisylinteri — Ostajan usein kysytyt kysymykset

Mikä on nosturin vastapainon hydraulisylinterin tehtävä?

Se liikuttaa vastapainoa reaaliajassa pitääkseen nosturin painopisteen turvallisen vaipan sisällä puomin ulottuessa tai kuorman liikkuessa. Tämä mahdollistaa kevyemmän rungon nostamisen saman kuorman, vähentää puomin heilumista ja eliminoi epätasapainohälytysten aiheuttamat seisokit.

Mikä on nosturisi vastapainosylinterin vakiotiedot?

Poraus Φ200 mm, tanko Φ100 mm, iskunpituus 180 mm, asennusetäisyys 530 mm, työpaine 25 MPa ja 40 MPa, liitäntä 3-G1/4 · M20×1,5 · 2-M14×1,5, paino 124 kg. Piirustusnumero QAY220.12/13A-00.

Voitko mukauttaa reiän, iskun ja asennusliittymän?

Kyllä. Rakennamme räätälöityjä vastapainosylintereitä, joiden reikä on Φ40 mm - Φ400 mm, räätälöity isku- ja asennusetäisyys, tappireikä tai laippakiinnitys ja kaikki tarvittavat liitäntäkierteet. Lähetä PDF-, DWG-, DXF- tai STEP-piirustus, niin teemme tarjouksen 24 tunnin sisällä.

Mikä on suurin työpaine?

Vakiomalli on mitoitettu 25 MPa jatkuvaan ja 40 MPa huippuun. Korkeammat paineluokat ovat saatavilla pyynnöstä sopivalla tiivistevalikoimalla ja tangon kromin paksuudella.

Mikä on MOQ, toimitusaika ja takuu?

MOQ 1 kpl vakiokokoille. Toimitusaika 15-30 päivää piirustusvahvistuksen ja talletuksen jälkeen. 12 kuukauden rajoitettu takuu valmistusvirheiden varalta. Täydelliset vientiasiakirjat toimitetaan jokaisen lähetyksen mukana.

Missä nosturimalleissa tätä vastapainosylinteriä käytetään?

Se on suunniteltu QAY220-luokan ajoneuvonostureille ja vastaaville 200–220 tonnin maastonostureille. Toimitamme myös vastapainosylintereitä muihin vetoluokkiin – lähetä nosturimallisi ja piirustusnumerosi yhteensopivuustarkistusta varten.

Kuinka asennan vastapainosylinterin olemassa olevaan nosturiin?

Sylinteri käyttää modulaarista kiinnitysrakennetta, joka sopii olemassa oleviin nosturin kiinnityskohtiin ilman suuria muutoksia. Varmista asennustapin halkaisija, asennusetäisyys ja hydrauliliitäntä ennen tilaamista. Yksityiskohtaiset asennuspiirustukset toimitetaan lähetyksen mukana. Insinöörimme voivat myös tarkistaa asennussuunnitelmasi ennen toimitusta.

Voinko tilata näytteen ennen joukkotilauksen tekemistä?

Kyllä. Näytetilaukset hyväksytään vakiokokoisille. Näytekustannukset ja rahti ilmoitetaan erikseen, ja ne voidaan hyvittää ensimmäistä joukkotilausta vastaan.
