Duplex matovarusteet

Tuotespesifikaatio

Kaksiosainen tai kaksoismatovarusteessa on mato, jossa on kyljet, jotka on suunniteltu hiukan erilaisilla moduuleilla ja halkaisijaltaan, mikä luo erilliset lyijykulmat jokaiselle hammasprofiilille. Tämä johtaa siihen, että hampaiden paksuus kasvaa vähitellen madon pituudella ja kaventaen kierteitä, mikä mahdollistaa tarkan takaiskun hallinnan.

Matopyörällä erilaiset moduulit tuottavat ainutlaatuisia lisäyksen modifikaatiokertoimia ja rullausympyrän halkaisijat jokaiselle sivulle muodostaen erilliset etu- ja takaprofiilit. Hampaiden paksuus ja aukot pysyvät kuitenkin yhdenmukaisina pyörän kehän ympärillä.

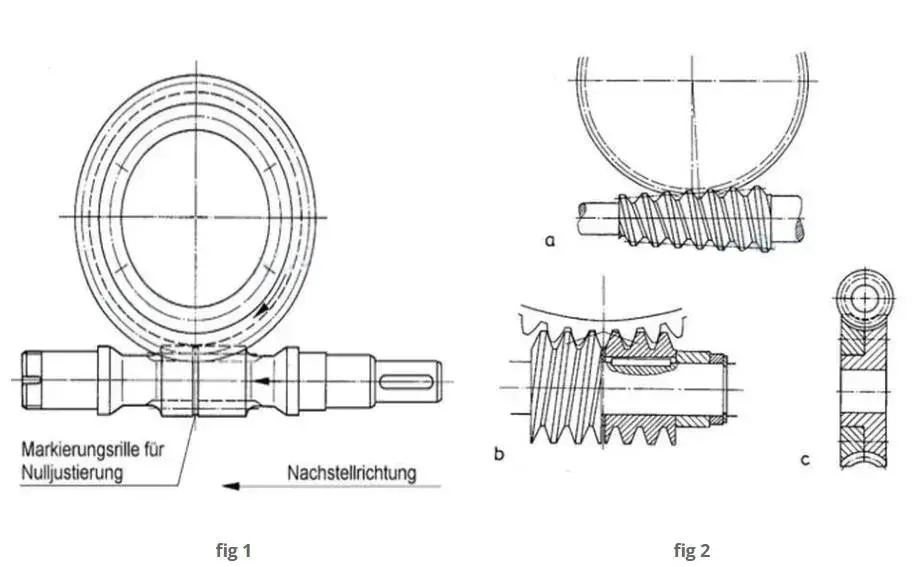

Takaiskäyttö säädetään aksiaalisesti siirtämällä mato sopivan hampaiden paksuuden kohdistamiseksi pyörän kanssa saavuttaen halutun takaiskun tason (katso kuva 1). Tämä menetelmä mahdollistaa helpon, tarkan takaiskujen virityksen asennuksen aikana ja jatkuvan säädön kuluneet hammaspyörät vaikuttamatta hampaan kosketukseen tai meshingiin.

Vaihtoehtoisiin takaiskujen säätömenetelmiin sisältyy: Keskietäisyyden modifiointi mato -akselin ja pyörän epäkeskeisen navan avulla; aksiaalisesti kulkeva kapeneva mato (kuva 2a); madon jakaminen kahteen osaan, joita voidaan kiertää tai siirtää toisiinsa suhteessa (OTT -järjestelmä, kuva 2B); tai jakamalla pyörän kahteen säädettävään levyyn (kuva 2C).

Kokoonpanon varoitustieto

Raydafon Duplex -matovarusteissamme on erilaiset hammasmoduulit vasemmalla ja oikealla puolella, joten matovaihteet on kohdistettava tarkasti asennuksen aikana. Tässä on muutama avainvaihe muistettavaksi:

Tarkista ennen asennusta kokoonpanon suuntamerkki. Jokaisessa kaksoismatovaihdossa ja matovarusteella on nuoli, joka on asennus "kompassi". Asennettaessa edestä sinun on varmistettava, että matovaihteiden ja matovaihteiden nuolet ovat samaan suuntaan (katso kuva 3). Jos nuolisuunta käännetään tai kohdistetaan väärin, matovaihteen keskiosa on liian suuri eikä se sovi. Vaikka se olisi tuskin asennettu, vaihde -meshingillä on ongelmia, eikä hampaiden lyöminen tai juuttuminen, mikä viivästyy asioita!

Viiteaseman tarkistaminen

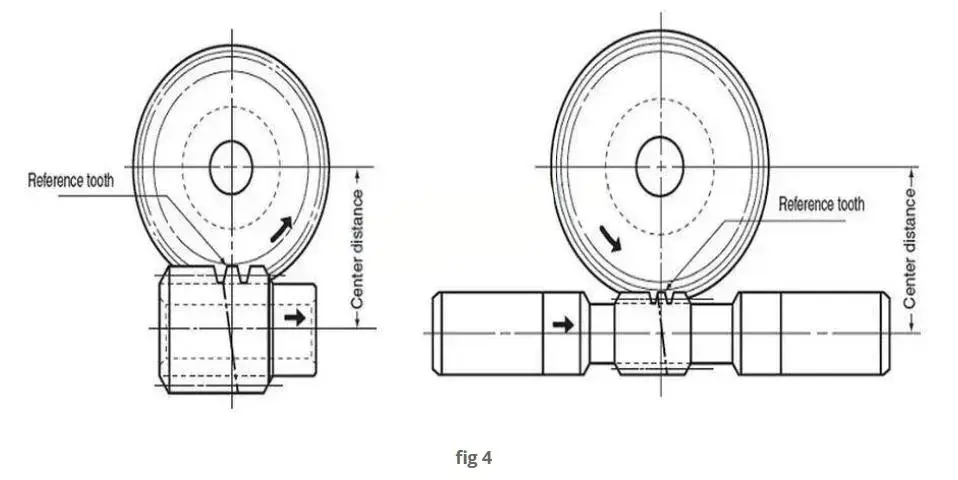

V-ura (60 °, 0,3 mm syvä) duplex-matohampaan kärjen perifeerialla merkitsee vertailuhampaan. Vaihdejoukko saavuttaa lähes nollan takaiskun (± 0,045), kun tämä vertailuhammas kohdistuu matopyörän pyörimiskeskuksen kanssa määritellyssä keskiosassa A (katso kuva 4).

Tuoteominaisuudet

Kiinan mekaanisen voimansiirron pitkään vakiintunut valmistaja Raydafon on jo pitkään ollut monien koneiden valmistajien luotettava toimittaja tarjoamalla asiakkaille korkealaatuisia duplex-matovarusteita edulliseen hintaan omien tehdaspäälliköidensä hienolla käsityöllä. Tuotteemme on suunniteltu monimutkaisiin työoloihin, ja kolme ydinetua tekevät laitteiden käytöstä huolettomammaksi.

Dual Modulus -suunnittelu, tehokkaampi voimansiirto: Raydafonin duplex -matovaihteet käyttävät erilaisia moduuleja vasemmalla ja oikealla hammaspinnalla, aivan kuten "kaksoismoottorin" asentaminen laitteisiin. Korkean lujuuden kupariseosmatovaihteet sovitetaan tarkkuustason kevytteräksen matoihin. Kahdeksan manuaalisen jauhon jälkeen purema on tiukka eikä liuku, ja voimansiirtotehokkuus on 20% korkeampi kuin tavallisten matovaihteiden. Zhejiangissa sijaitseva tekstiilikoneinen tehdas kertoi, että kaksiduplex -matovaihteiden korvaamisen jälkeen laitteen energiankulutus väheni paljon.

Kaksivaiheinen voimansiirto, korkea vääntömomentti ja matala kohina: ainutlaatuinen kaksivaiheinen voimansiirtorakenne kaksinkertaistaa duplex-matovaihteiden vääntömomentin pitäen juoksevan kohinan vielä alhaisempana. Riippumatta siitä, onko painavien työstötyökalujen tarkkuus tai suurten kuljetuslaitteiden jatkuva käyttö, se voidaan helposti käsitellä. Guangdongin elintarvikkeiden jalostustehdas sanoi, että laitteet käyttivät paljon melua juoksemisen aikana, mutta muutettuaan tuotteihimme, työpaja on paljon hiljaisempi.
