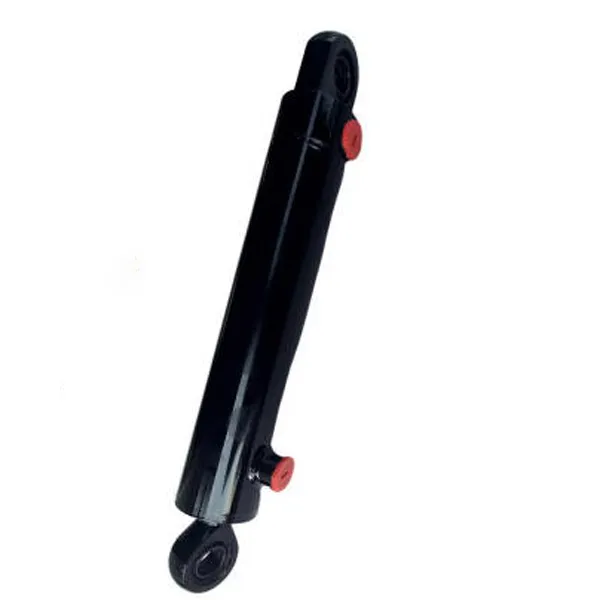

EP-22/5142046 Ohjaus hydraulisylinteri

EP-22/5142046 Ohjaus hydraulisylinteri on Raydafon Company -yrityksen suunnittelema ja tuottanut kaksoisvaikutteinen hydraulisylinteri. Sitä käytetään laajasti pienten ja keskisuurten tekniikan ajoneuvojen, maatalouskoneiden, puutarhakoneiden ja muiden laitteiden ohjausjärjestelmissä. Hydraulisylinterissä on kompakti rakenne, joustava asennusmenetelmä ja kätevä huolto. Se soveltuu vakaaseen ohjausohjaukseen erilaisissa monimutkaisissa työolosuhteissa.

Eritelmä

Sylinterin halkaisija	Sauvan halkaisija	Sidos	Asennusetäisyys
50 mm	22 mm	199 mm	358 mm

Ohjaushydraulisylinterityyppi

Siellä on erilaisia ohjaus hydraulisia sylintereitä, joista kukin on valmistettu sopimaan tiettyihin koneiden ohjausasetuksiin.

Otetaan esimerkiksi yhden rodin hydraulinen ohjaussylinteri. Näet tämän paljon maatilan laitteista ja teollisuuskoneista. Se on melko suoraviivaista rakennettaessa, ja se tekee vankan työn liikkua suorassa linjassa - vain mitä perusohjaus tarvitsee.

Sitten on kaksinkertainen sauvan hydraulinen ohjaussylinteri. Tässä on sauva, joka tarttuu männän molemmat päät. Tämä tarkoittaa, että voima ja liike on tasapainossa molempiin suuntiin, mikä on hyödyllinen laitteille, joiden on pysyttävä keskitetyinä tai symmetrisesti.

Jos olet tekemisissä veneiden kanssa, siellä on hydraulinen ohjaussylinteri veneille. Ne on rakennettu käsittelemään kaikkia meriympäristöjä sisältävää kosteutta ja ruostetta riippumatta siitä, onko veneessä sisä- tai perämoottori. Kaksinkertainen päättynyt hydraulinen ohjaussylinteri on myös täällä melko yleinen, koska se antaa tasaisen, ennustettavan ohjauksen - jotain, jota todella tarvitset vedessä.

Oikean tyyppisen tyypin poiminta johtuu yleensä asioista, kuten kuinka paljon painostusta se on alla, kuinka paljon tilaa sen asentamiseen, iskun pituuden ja koko järjestelmän asetetaan. Hanki oikea, ja sinulla on johdonmukainen ohjausteho, mikä auttaa pitämään asiat turvassa todellisessa käytössä.

Jos haluat ostaa tai valita näitä osia, työskenteleminen toimittajien kanssa, jotka tietävät tiensä hydraulisen ohjaussylinterien ympärillä, voivat varmistaa, että se sopii koneesi tai veneesi oikein.

Ohjaushydraulisylinterin levitys

Ohjaus hydrauliset sylinterit näkyvät kaikenlaisissa ajoneuvoissa ja varusteissa, joissa sinun on hallita suunta luotettavasti. Otetaan esimerkiksi maatilan laitteet - traktorit luottavat traktorin hydrauliseen ohjaussylinteriin helpottamiseksi, jopa maan kuoppaiseen tai pehmeään. Se tekee helpompaa liikkua auraamalla, istuttamalla tai liikkuessaan pellon välillä.

Vedessä löydät veneen hydrauliset ohjaussylinterit ja merihydrauliset ohjaussylinterit esimerkiksi kalastusveneissä ja vapaa -ajan käsityössä. Nämä osat vievät liikkeen ruorista ja muuttavat sen lineaariseksi liikkeeksi, jota tarvitaan sisä- tai perämoottorien ohjaamiseen. Perämoottori hydraulinen ohjaussylinteri sopii hyvin pieniin tai keskipitkiin veneisiin, joissa tila on tiukka ja nopea ohjaus.

Se ei kuitenkaan ole vain maatiloja ja veneitä. Näitä sylintereitä käytetään myös rakennusvälineisiin, haarukkaisiin, metsäkoneisiin ja kuormaajiin. Näissä koneissa ne joko auttavat etumatkan ohjauksessa tai auttamassa, kun ajoneuvossa on nivelrunko ja heidän on artikuloitava.

Jokainen työ pyytää erilaisia asioita - kuten kuinka pitkälle sylinterin on liikuttava, kuinka paljon painostusta se pystyy käsittelemään ja kuinka hyvin se tiivistää. Oikean hydraulisylinterin valitseminen kaikki riippuu laitteen suunnittelusta ja siitä, missä sitä käytetään.

Asennus- ja huoltosuositukset

1. Valmistautuminen asennukseen

Varmista ensin, että koko hydraulinen järjestelmä on puhdas. Pyyhi putket, öljysäiliö ja kaikki liitännät - ei metallipalasia, pölyä tai vettä sallittu. On hyvä idea poputtaa tehokas suodatin myös järjestelmään; Tällä tavalla Gunk ei sekoita sinettejä.

Tarkista portit seuraavaksi. Ketjujen tulisi olla sileitä, ja tiivistymisurat on oltava tyhjiä. Lyö pieni hydraulikohtainen tiivistysrasva-vain tarpeeksi työn tekemiseen.

Ajattele myös minne se menee. Jos se tulee olemaan erittäin kuuma tai jäädyttävä, tarkista kaksinkertainen, että tiiviste materiaali pystyy käsittelemään sitä. Jos ei, kysy mukautetun saamisesta.

2. kuinka asentaa se

Jos kyseessä on kaksoisvaraustyyppi, varmista, että kiinnitysreiät sopivat tiukasti. Mikään ravistaminen tai löystyminen ei sallittu, kun se on sisään.

Kun kiristetään pultteja, kiinnitä suositeltava vääntömomentti. Liian tiukka, ja saatat rikkoa jotain; Liian löysä, ja se heiluttaa vapaa.

Ja linjaa se oikealle. Hydraulisylinterin tulisi liikkua samaan suuntaan kuin sen ohjaus. Ei sivusuuntaista voimaa - joka kuluttaa sen nopeasti.

3. Sen ylläpitäminen ja pitäminen

Vaihda hydrauliöljy säännöllisesti. Ensimmäistä kertaa 100 tunnin käytön jälkeen. Sen jälkeen kuuden kuukauden välein tai 500-800 tuntia-mikä tulee ensin. Pidä kiinni suositellusta viskositeetista ja kunnollisesta tuotemerkistä.

Tarkista se silloin tällöin. Etsi naarmuja tai öljyvuotoja männän sauvasta. Sylinterirunko itse - kaikki ruoste tai vuodot? Ja varmista, että nivelten sinetöinnit ovat edelleen yhtenä kappaleena.

4. Osien kiinnittäminen tai vaihtaminen

Jos näet öljyn vuotavan tai se ei toimi oikein, hylkeet ovat todennäköisesti kuluneet. Vaihda heidät ulos - ensisijaisin käyttää alkuperäisiä osia, jos pystyt.

Kun otat sen erilleen tai laitat sen takaisin yhteen, anna järjestelmän paineen valua ensin. Älä piiskaa hylkeissä millään kovaa - repiä heidät. Ja kun asennat uusia, lisää vähän voiteluainetta estääksesi heidät vaurioitumasta.

Tietoja Raydafonista

Raydafon on valmistaja, joka koskee käytännön tekniikkaa. Olemme toimineet Zhejiangin maakunnassa ja olemme rakentaneet liiketoimintamme tekemällä hydraulisia sylintereitä - lähinnä traktoreita ja teollisuusvarusteita. Ajan myötä olemme hioneet ohjaus hydraulisylintereistä ja niihin liittyviin osiin, jotka kasvavat askel askeleelta erikoistuneeseen tuottajaan.

Kaikki alkoi osien tekemisestä Harvestersin ja rakennuskoneiden kanssa. Mutta kun maatalouslaitteiden markkinat muuttuivat, muutimme myös. Keskityimme hitaasti enemmän traktorin hydraulisiin sylintereihin kiinnittämällä erityistä huomiota siihen, kuinka hyvin ne sopivat, miten ne toimivat ja kuinka kauan ne kestävät. Voit nähdä tämän keskittymisen tuotteissamme, miten teemme ne, ja pitkäaikaiset suhteet, jotka olemme rakentaneet asiakkaiden kanssa.

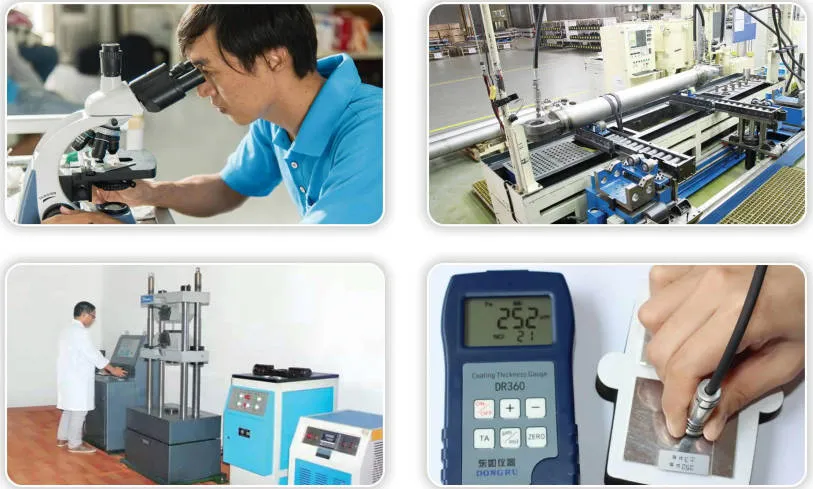

Tehtaallamme on täysi joukko tuotantolinjoja - CNC -koneistuksesta osien kokoamiseksi ja pinnoitteen ruiskuttamiseksi. Kaikkien tämän sisäisen keinon pitäminen voimme pitää jokaisen vaiheen valmistuksen kytkettynä ja tehokkaana. Kulissien takana on tiimi insinöörejä, tuotantotyöntekijöitä ja esimiehiä, jotka ovat olleet jonkin aikaa. He varmistavat, että laatu pysyy vakaana ja tilaukset toimitetaan ajoissa.

Emme ole nopean kasvun tai suurten ylpeysten jälkeen. Meille on tärkeätä tehdä kiinteitä osia, jotka toimivat reaalimaailman tarpeisiin. Etsitkö OEM-hydraulisia sylinterikorvauksia, tarvitset mukautetun ohjaussylinterin maatalouden koneisiin tai haluamme pitkäaikaista kumppania, pyrimme tarjoamaan luotettavia tuotteita ja reagoivaa palvelua. Se on se - ei enemmän, ei vähemmän.
