Mikä vaikuttaa kartiohammaspyörän kantavuuteen?

Kartiovaihteilla on kriittinen rooli liikkeen ja vääntömomentin välittämisessä risteävien akselien välillä, erityisesti raskaassa käytössä olevissa teollisuusjärjestelmissä, kuten autojen voimansiirroissa, kaivoslaitteissa, laivojen propulsiossa, robotiikassa ja automatisoiduissa koneissa. Kun insinöörit arvioivat suorituskykyä, herää aina yksi ydinkysymys: Mikä vaikuttaa kartiovaihteen kuormituskykyyn? Vastaus löytyy materiaalitieteen, vaihteiston geometrian, lämpökäsittelyn, pinnan viimeistelyn, voitelun ja tarkkuusvalmistusstandardien yhdistelmästä. Kuormituskykyä ei koskaan määritetä yhdellä parametrilla. Se on tulosta kattavasta suunnittelusta.

Raydafon Technology Group Co., Limitedissä suunnittelemme ja valmistamme Precision Gear -järjestelmiä vaativiin sovelluksiin, joissa vääntömomentin vakaus, väsymiskestävyys ja pitkä käyttöikä ovat kiistattomia. Suunnittelutiimimme ymmärtää, että kantavuus määrää suoraan luotettavuuden, käyttöturvallisuuden ja kokonaiselinkaarikustannukset. Tehtaamme valvottujen tuotantoprosessien, edistyneiden tarkastusjärjestelmien ja optimoidun hampaiden geometrian suunnittelun avulla varmistamme, että jokainen Precision Gear täyttää kansainväliset lujuuden ja kestävyyden standardit. Tämä artikkeli tarjoaa syvän teknisen selvityksen vaikuttavista tekijöistäkartiohammaspyöräkantavuus ja kuinka ammattimainen valmistus varmistaa tasaisen suorituskyvyn.

Sisällysluettelo

• Mikä rooli materiaalin valinnalla ja lämpökäsittelyllä on kuormituskyvyssä?
• Miten hammaspyörän geometria vaikuttaa kartiohammaspyörän kuormituksen jakautumiseen?
• Miksi valmistuksen tarkkuus määrittää todellisen kuormituksen?
• Yhteenveto
• FAQ

Mikä rooli materiaalin valinnalla ja lämpökäsittelyllä on kuormituskyvyssä?

Materiaalivalinta on kulmavaihteen kantavuuden perusta. Vaihteen mekaaninen lujuus, kovuusprofiili, väsymiskestävyys ja iskunkestävyys määräytyvät ensisijaisesti sen perusmateriaalin ja sitä seuraavan lämpökäsittelyn perusteella. Ilman asianmukaista materiaalisuunnittelua tarkinkaan vaihteistogeometria ei kestä suurta vääntömomenttia tai syklistä rasitusta.

1. Yleiset materiaalit suurikuormitettaville kartiohammasvaihteille

Tehtaallamme valmistamme tyypillisestiTarkkuusvaihdetuotteet, joissa käytetään seuraavia seosteräksiä:

• 20CrMnTi korkeaa pintakovuutta vaativille hiiletyille vaihteille
• 42CrMo keskisuurelle ja suurelle vääntömomentille
• 18CrNiMo7-6 raskaaseen teollisuuteen ja kaivossovelluksiin
• Ruostumattomien seosten muunnelmia syövyttäviin ympäristöihin

Jokainen materiaali tarjoaa erilaisen tasapainon ytimen sitkeyden ja pinnan kovuuden välillä. Esimerkiksi:

2. Lämpökäsittelyprosessit, jotka parantavat kuormituskykyä

Lämpökäsittely vaikuttaa suoraan taivutusväsymislujuuteen ja pintakosketuslujuuteen. Tehtaallamme käytetyt pääprosessit ovat:

• Hiiletys pinnan hiilipitoisuuden lisäämiseksi
• Karkaisu kovuuden parantamiseksi
• Karkaisu haurauden vähentämiseksi
• Nitraus kulutuksenkestävyyttä varten
• Induktiokarkaisu paikalliseen vahvistukseen

Hiilivedetyt hammaspyörät kehittävät kovan ulkokerroksen, joka kestää pistesyöpymistä ja säilyttää samalla lujan ytimen, joka pystyy vaimentamaan iskukuormituksia. Tämä kaksoisrakennerakenne lisää merkittävästi kantavuutta. Raydafon Technology Group Co., Limited valvoo huolellisesti hiiletyssyvyyttä, tyypillisesti välillä 0,8–1,5 mm moduulin koosta riippuen.

3. Väsymislujuus- ja kuormitusstandardit

Kartiovaihteiden kantavuus on laskettu ISO- ja AGMA-standardien mukaan. Tarkastellaan kahta päävikatilaa:

• Taivutusväsymyshäiriö hampaan juuressa
• Kosketusväsymishäiriö hampaan kyljessä

Väärä materiaalivalinta alentaa molempia vastusarvoja. Precision Gear -ratkaisumme käyvät läpi metallografisen tarkastuksen ja kovuustestin rakenteen yhtenäisyyden varmistamiseksi ennen toimitusta. Lopulta materiaali- ja lämpökäsittely määrittelevät teoreettisen maksimivääntömomentin, jonka hammaspyörä voi kantaa. Ilman oikeaa metallurgiaa, geometriaa ja voiteluparannuksia ei voida kompensoida heikkoja rakenteellisia perustuksia.

Miten hammaspyörän geometria vaikuttaa kartiohammaspyörän kuormituksen jakautumiseen?

Vaikka materiaali antaa lujuutta, geometria määrittää, kuinka tätä lujuutta hyödynnetään. Huono kuormituksen jakautuminen hampaiden pinnoille vähentää dramaattisesti todellista kuormituskapasiteettia. Jopa erittäin luja teräs hajoaa ennenaikaisesti, jos jännityskeskittymä on liiallinen.

1. Tärkeimmät geometriset parametrit

Seuraavat parametrit vaikuttavat kulmavaihteen kuormituskykyyn:

• Moduuli
• Hampaiden lukumäärä
• Painekulma
• Spiraalikulma
• Kasvojen leveys
• Hampaiden profiilin muutos

Suurempi moduuli lisää hampaan paksuutta ja parantaa taivutuslujuutta. Leveämpi kasvojen leveys jakaa kuorman suuremmalle kosketusalueelle. Näiden säätöjen on kuitenkin oltava järjestelmän suunnittelurajoitusten mukaisia.

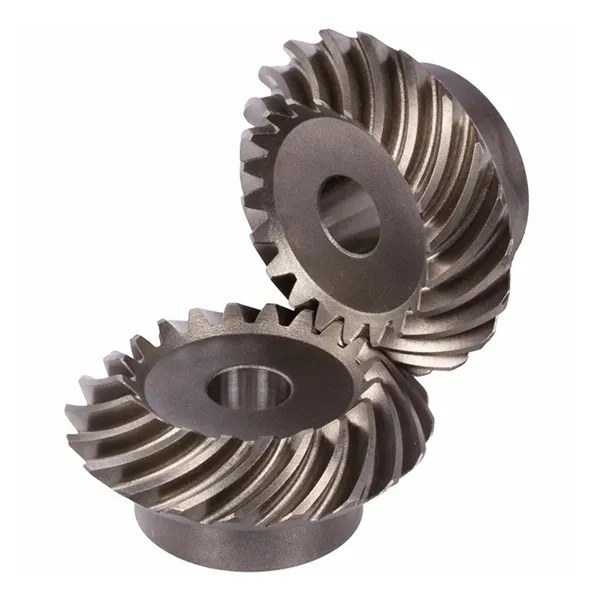

2. Spiraalikartio vs. suorat kartiohammaspyörät

Kierre kartiohammaspyörät tarjoavat yleensä suuremman kantavuuden verrattuna suoriin kartiohammaspyöriin, koska hampaat kytkeytyvät asteittain. Tämä vähentää iskukuormitusta ja melua.Raydafon Technology Group Co., Limitedon erikoistunut spiraalitarkkuusvaihteiden valmistukseen korkean vääntömomentin järjestelmiin.

3. Lataa kontaktikuvion optimointi

Oikeat hampaiden kosketuskuviot estävät paikallisen ylikuormituksen. Tehtaamme käyttää vaihteiston kosketusanalyysiohjelmistoa simuloimaan:

• Lähetysvirhe
• Kuorman jakautuminen vääntömomentin alaisena
• Lämpölaajenemisen vaikutus
• Akselin taipumisvaikutukset

Mikrogeometrian muutokset, kuten kruunu ja lyijyn korjaus, auttavat tasapainottamaan kosketusjännitystä. Tämä parantaa suoraan käyttökuormituskykyä estämällä ennenaikaisen pistesyöpymisen.

4. Kartiotarkkuusvaihteemme tekniset parametrit

Optimoimalla geometrian varmistamme, että jokainen Precision Gear toimii turvallisissa jännitysrajoissa jopa huippuvääntömomentin alla.

Miksi valmistuksen tarkkuus määrittää todellisen kuormituksen?

Kartiohammaspyörän teoreettinen kantavuus voidaan saavuttaa vain, jos valmistustarkkuutta valvotaan tiukasti. Poikkeamat hampaiden profiilissa, nousuvirhe, kuluminen tai pinnan viimeistely vähentävät todellista kantavuutta merkittävästi.

1. Koneistustarkkuus

Suuri kantavuus vaatii tiukkaa toleranssikontrollia. Tehtaamme käyttää:

• CNC-kierre kartiohammaspyörän leikkauskoneet
• Viisiakseliset työstökeskukset
• Vaihteiston hiomakoneet
• CMM-tarkastusjärjestelmät

Raydafon ylläpitää tiukkaa mittatoleranssivalvontaa varmistaakseen yhtenäisen hampaiden geometrian erissä.

2. Pinnan viimeistely ja hionta

Maavaihteilla on pienempi kitka ja parempi kosketusten jakautuminen. Tarkkuushionta parantaa:

• Kosketussuhteen vakaus
• Melunvaimennus
• Voitelukalvon muodostuminen
• Väsymys elämä

Tästä syystä Precision Gear -ratkaisumme nopeisiin sovelluksiin hiotaan kokonaan eikä vain jyrsittynä.

3. Laaduntarkastus ja -testaus

Latauksen suorituskyvyn validointi sisältää:

• Hampaiden kosketuskuvion testaus
• Kovuuden mittaus
• Magneettisten hiukkasten tarkastus
• Dynaaminen tasapainotus

Raydafon Technology Group Co., Limited soveltaa monivaiheista tarkastusta ennen lähettämistä. Tämä varmistaa, että kantavuuslaskelmat osoittavat todellista käyttökestävyyttä. Valmistuksen tarkkuus kattaa suunnittelun ja kenttäsuorituskyvyn välisen kuilun. Edes korkealuokkaiset materiaalit eivät voi kompensoida huonoa koneistuslaatua.

Yhteenveto

Mikä vaikuttaa kartiohammaspyörän kantavuuteen? Vastaus on materiaalin lujuuden, optimoidun geometrian, kontrolloidun lämpökäsittelyn, pinnan viimeistelyn ja tiukan valmistustarkkuuden yhdistelmässä. Jokainen tekijä vaikuttaa taivutusväsymiskestävyyteen ja pintakosketuksen kestävyyteen. Raydafon Technology Group Co., Limitedissä integroimme metallurgisen asiantuntemuksen, edistyneen koneistusteknologian ja tiukat tarkastusstandardit tuottaaksemme korkean suorituskyvyn teollisuuden tarpeisiin räätälöityjä Precision Gear -järjestelmiä.

Jos arvioit vaihteistotoimittajia korkean vääntömomentin sovelluksiin, insinööritiimimme on valmis tukemaan projektiasi teknisellä konsultaatiolla ja räätälöidyllä tuotannolla.Ota yhteyttä Raydafon Technology Group Co., Limitediintänään keskustellaksemme tarpeistasi ja saadaksesi yksityiskohtaisen tarjouksen.

FAQ

Kysymys 1: Mikä vaikuttaa eniten kulmavaihteen kuormituskykyyn teollisissa sovelluksissa?
Materiaalin lujuudella ja lämpökäsittelyn laadulla on yleensä suurin vaikutus, koska ne määräävät taivutusväsymisen ja pintakosketusvastuksen. Kuitenkin geometrian ja työstötarkkuuden on vastattava materiaalin ominaisuuksia täyden kuorman suorituskyvyn saavuttamiseksi.

Kysymys 2: Kuinka lämpökäsittely parantaa kartiohammaspyörän kuormituskykyä?
Lämpökäsittely lisää pinnan kovuutta säilyttäen samalla sitkeän ytimen. Tämä kaksoisrakenne estää hampaan juuren murtuman ja pinnan kuoppaisuuden toistuvien vääntömomenttijaksojen aikana.

Q3: Vaikuttaako vaihteiston tarkkuusaste kuormituskapasiteettiin?
Kyllä. Suurempi tarkkuus vähentää jännityksen keskittymistä ja epätasaista kuorman jakautumista. Tämän ansiosta vaihteisto voi toimia turvallisesti lähempänä teoreettista kuormitusrajaa ilman ennenaikaista kulumista.

Kysymys 4: Miksi spiraalikartiohammaspyörä on suositeltava korkean kuormituksen järjestelmissä?
Spiraaliset kartiohammaspyörät kytkeytyvät asteittain ja jakavat voiman tasaisemmin hampaan pinnalle. Tämä vähentää iskujännitystä ja lisää tehollista kantavuutta suoriin kartiohammaspyöriin verrattuna.

Kysymys 5: Voivatko voiteluolosuhteet vaikuttaa kartiopyörän kuormituskykyyn?
Oikea voitelu estää metallien välisen kosketuksen ja vähentää pinnan väsymistä. Riittämätön voitelu lisää kitkaa ja lämpöä, mikä heikentää tehollista kantavuutta ja lyhentää käyttöikää.
