Trukin nostosylinteri
  • Trukin nostosylinteriTrukin nostosylinteri
  • Trukin nostosylinteriTrukin nostosylinteri

Trukin nostosylinteri

Raydafon trukin sylinteri on mastoon asennettu pystysuora nostokomponentti, joka nostaa ja laskee haarukkakelkkaa. Valmistettu lujasta teräksestä, jossa on yhteensopiva mäntä ja optimoitu tiivisterengasrakenne. Vakiomallit kattavat Φ56-60 mm reiän, Φ45 mm tangon, 1500-1505 mm iskun ja 17,5-18,1 MPa työpaineen. Edistyneissä malleissa on puskurilaite, joka estää kovan iskun täydellä iskulla ja suojaa sekä lastia että maston rakennetta. Yhteensopiva sähkö- ja dieseltrukkien kanssa. Viisi vakiomallia N30M300 - A2A35M300, mukautettu reikä ja iskunvaimennus saatavilla OEM:lle. MOQ 50 yksikköä, 25-35 päivän toimitusaika. Lähetä trukin malli, iskun tarve ja määrä tarjousta varten.
Raydafon · Kiinan OEM-valmistaja

Räätälöity trukin nostosylinteri sähkö- ja dieseltrukkeille – 1500 mm:n isku, OEM-suorasyöttö

Trukin nostosylinteri on pystysuora hydraulisylinteri, joka on asennettu mastoon ja joka nostaa ja laskee haarukkakelkkaa. Raydafon valmistaa sen erittäin lujasta teräksestä, jossa on sovitettu mäntä ja optimoitu tiivisterengasrakenne, joka vähentää öljyvuotoja ja kulumista. Edistyneissä malleissa on puskurilaite, joka estää kovan iskun täydellä iskulla, suojaa herkkää lastia ja vähentää maston kulumista.

Yhteensopiva kanssa Sähkö & diesel
Työpaine 17,5-18,1 MPa
Poraus ΦD Φ56 - Φ60 mm
Rod Φd Φ45 mm
Aivohalvaus S 1500-1505 mm
Yksikköpaino 32,6-50 kg
Pysty vs vaaka

Nostosylinteri vs kallistussylinteri – mitä nostosylinteri todella tekee

Pystyakseli

Nostosylinteri(tämä tuote)

  • LiikePysty ylös ja alas
  • ToimintoNostaa ja laskee haarukkakelkkaa
  • Iskualue1500-1505 mm vakiona
  • AsennusAsennettu maston kiskojen sisään
  • PuskurilaiteSaatavana edistyneisiin malleihin
Vaaka-akseli

Kallistussylinteri

  • LiikeEteen- ja taaksepäin kallistus
  • ToimintoMuuttaa maston ja haarukan kulmaa
  • Iskualue32-193 mm
  • AsennusKiinnitetty maston jalustan niveleen
  • PuskurilaiteEi yleensä vaadita
Katso trukin kallistussylinteri →

Molemmat sylinterit toimivat yhdessä nosto-ja-ase-syklin aikana: kuljettaja kallistaa mastoa kuorman tasaamiseksi ja nostaa sitten vaunua nostosylinterin kanssa. Saman tehtaan kahden sylinterin yhteensovittaminen pitää hydraulisen vasteen tasaisena ja yksinkertaistaa varaosavarastoa. Koko valikoima on lueteltu kohdassaTrukin hydraulisylinteriluokkaan.

Viisi vakiomallia – täydellinen tekninen taulukko

Kaikilla viidellä mallilla on sama luja teräsrunko ja yhteensopiva tiivisterengasarkkitehtuuri. Valitse malli, joka vastaa trukin mastoa ja asennusetäisyyttä, tai lähetä OEM-piirustus mukautettua rakennetta varten.

Piirustus numero Poraus ΦD Rod Φd Aivohalvaus S Asentaa. L Paine Portti Paino
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kg
3,5N4,5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kg

Etkö vastaa asennusetäisyyttäsi? Lähetä OEM-piirustusnumero tai fyysinen näyte. Raydafon tekee käänteissuunnittelusta, tuottaa näytteen ja lainaa erän samassa piirustuksessa. Muissa liikkuvissa koneissa käytettävän laajemman hydraulisylinterivalikoiman löydät osoitteestaHydraulisylinteriluokkaan.

Mittapiirrokset

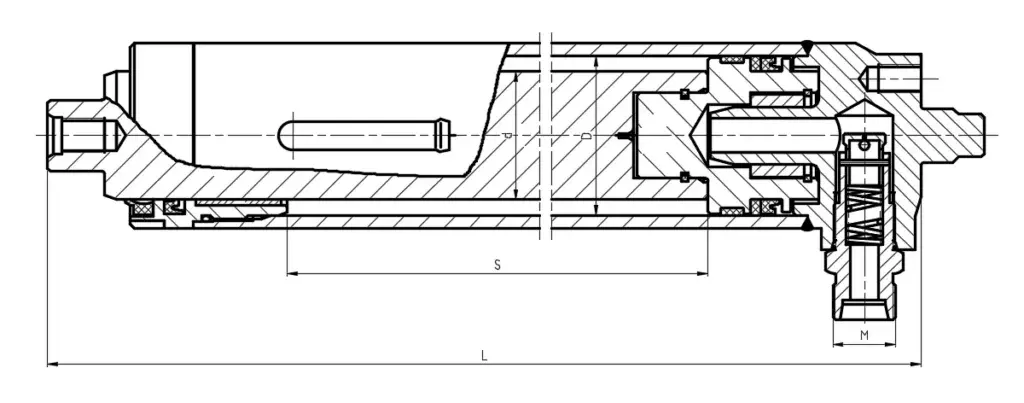

Forklift lift cylinder dimension drawing
Asennuksen yleiskuvaus — asennuskuvio, poraus/tanko-liitäntä ja portin asento

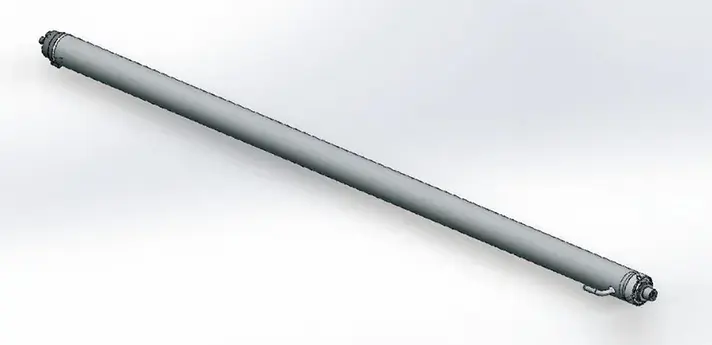

Forklift lift cylinder product detail
Tuotetiedot — tiivisterengasrakenne ja mäntäkokoonpano
Forklift lift cylinder application photo
Sovellus — asennettu toimivaan trukin mastoon
Tekninen suunnittelu

Neljä suunnittelupistettä, jotka pidentävät sylinterin käyttöikää

01

Erittäin luja teräsrunko

Kulutuskestävyys ja käsittelykestävyys ovat perusvaatimuksia. Raskaassa käytössä päivittäisissä kuorma-autoissa sylinterin pinnassa on vain vähän näkyvää kulumista pitkän huollon jälkeen.

02

Yhteensopiva mäntä ja tiivisterengas

Männän geometria ja tiivisterengasprofiili sovitetaan yhteen sarjana. Kun tiivisterengasrakenne on optimoitu, öljyvuotoviat vähenevät merkittävästi – yksi asiakas ilmoitti huoltotiheyden puolittuneen suunnilleen.

03

Responsiivinen nostoohjaus

Sylinteri reagoi välittömästi vivun syöttöön. Käyttäjät voivat liikkua nopeasti kiireellisessä nostossa tai hidastaa paikantaakseen tarkasti herkän lastin – ei viivettä, ei hyppyä.

04

Puskurilaite edistyneissä malleissa

Iskun päätypuskuri hidastaa mäntää, kun haarukka saavuttaa maston yläosan. Ei kovaa iskua, ei tärinää – tämä suojaa herkkiä tavaroita ja vähentää maston rakenteellista kulumista.

Raydafon trukkien nostosylintereiden edut

  • A
    Yhteensopiva sähkö- ja dieseltrukkien kanssa

    Viisi vakiomallia kattavat useimmat trukin mastot. Asennusetäisyydet 1658–1808 mm sopivat tavallisiin varasto- ja logistiikkatrukkeihin.

  • B
    Vakaa paine jatkuvissa jaksoissa

    Nimellisteho 17,5-18,1 MPa. Yhteensopiva mäntä- ja tiivistesarja pitää paineen vakaana toistuvissa ylös-alas-jaksoissa ilman ajautumista.

  • C
    Vähäinen öljyvuoto, vähäinen kuluminen

    Optimoitu tiivisterakenne vähentää vuotoja pölyisessä varastossa ja kosteissa ympäristöissä. Alhaisempi huoltotiheys alentaa suoraan käyttökustannuksia.

  • D
    Puskurilaitteen suojaus

    Edistyneet mallit hidastavat mäntää iskun lopussa, mikä estää kovan iskun herkälle kuormalle ja vähentää maston ja itse sylinterin kulumista.

  • E
    OEM-tuki

    Lähetä trukin merkki ja malli tai piirustusnumero. Raydafon kääntää, ottaa näytteitä ja lainaa mukautetun erän samassa piirustuksessa.

  • F
    Suora toimitus tehtaalta

    Valmistettu Raydafonin omassa tehtaassa Ningbossa. Asiakkaat ovat tekemisissä suoraan valmistajan kanssa nopealla myynnin jälkeisellä vastauksella ja vakaalla erän laadulla.

Missä trukin nostosylintereitä käytetään

Varaston lastaus ja purku

Konttien lastaus, lavojen keräily ja hyllyjen siirto. Herkkä noston ohjaus nopeuttaa tavallisten lavakuormien käsittelyä.

Tehtaan nostotoimenpiteet

Raskaat tai epäsäännölliset teollisuuskuormat, joissa kuljettaja tarvitsee tarkan korkeudensäädön maston päällä pinoamista varten.

Satama- ja logistiikkaliikevaihto

Jatkuvat raskaat pyöräilyympäristöt. Puskurilaite ja vähän kuluvat tiivisteet pitävät sylinterin käynnissä tuhansien jaksojen läpi vuoroa kohden.

Jälkimarkkinat ja varaosat

Trukkiliikkeet ja jälkimarkkinatoimittajat, jotka tarvitsevat luotettavan OEM-vastaavan nostosylinterin suosittuihin kuorma-automalleihin. Saatavilla sekä varasto- että tilaustuotantoa.

Tilaustiedot

Yhteensopivuus
Sähkö- ja dieseltrukit
Työpaine
17,5-18,1 MPa
Poran halkaisija
Φ56 - Φ60 mm
Tangon halkaisija
Φ45 mm
Aivohalvaus
1500-1505 mm
Asennusetäisyys
1658 - 1808 mm
Yksikköpaino
32,6-50 kg
Porttiti / käyttöliittymä
G1/2, M22×1,5
Puskurilaite
Saatavana edistyneisiin malleihin iskuvapaasti täyden iskun pysäyttämiseksi
Tiivistys
Optimoitu tiivisterengasrakenne vähentää öljyvuotoja ja kulumista
Räätälöinti
Mukautettu reikä, isku, porttityyppi, OEM-pakkaus ja oma merkki
MOQ
50 kpl per malli
Suuri toimitusaika
25-35 päivää talletuksen ja piirustuksen hyväksymisen jälkeen
Tarjousperuste
Trukin malli ja vetoisuus, vaadittu isku, sataman koko, määrä, kohdesatama

Kuinka tilauksesi etenee Raydafonin kautta

01

Sovellustiedote

Lähetä trukin merkki ja malli, vetoisuus, vaadittu isku, sataman koko, määrä ja kohdesatama.

02

Mallin valinta

Raydafon vahvistaa, sopiiko vakiomalli (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) vai tarvitaanko mukautettu kokoonpano.

03

Näytteen ja piirustuksen hyväksyntä

Räätälöityjä rakennelmia varten Raydafon suunnittelee OEM-osan, tuottaa näytteen ja vahvistaa porauksen, iskun, asennusetäisyyden ja portin mitat ostajalta.

04

Rungon ja tangon työstö

Erittäin luja terässylinterirunko on hiottu toleranssiin. Männänvarsi on hiottu ja kovakromattu kulutuskestävyyden vuoksi.

05

Kokoonpano ja puskurin viritys

Mäntä, tiivisteet, ohjausholkki ja puskurilaite kootaan. Puskuriisku on viritetty niin, että pysäytin on iskuvapaa nimellispaineella.

06

Pakkaus ja lähetys

Sylinterit on pakattu puukoteloihin ruosteenestoöljyllä ja suojaavilla päätytulpilla. Lähetetään meritse, lentoteitse tai pikakuljetuksella pakkausluettelon, laskun ja tarkastusraportin kanssa.

Dokumentaatio ja laatutuki

  • ✓
    Materiaalitodistus

    Sylinterin rungon ja tangon materiaalitodistus, tiivisteyhdisteen tietolomake jokaisen lähetyksen mukana.

  • ✓
    Painetestiraportti

    Jokainen sylinteri painetestattu nimellispaineella ennen pakkaamista. Vuoto, iskun tasaisuus ja aukon sovitus kirjataan.

  • ✓
    Mittatarkistustietue

    Poraus, tanko, isku, asennusetäisyys ja aukon mitat tilatun spesifikaation tai asiakkaan piirustuksen mukaan.

  • ✓
    Vientipakkaus

    Puinen kotelo ruosteenestoöljyllä ja suojaavilla päätytulpilla. Suuret sylinterierät lavoilla ja vanteilla merirahtia varten.

Usein kysytyt kysymykset

Mikä on trukin nostosylinteri?

Trukin nostosylinteri on mastoon asennettu pystysuora hydraulisylinteri, joka nostaa ja laskee haarukkakelkkaa. Se muuntaa hydraulisen paineen lineaariseksi liikkeeksi pystyakselia pitkin ja on yksi trukin kolmesta ydinhydrauliikkasylinteristä kallistussylinterin ja ohjaussylinterin rinnalla.

Mitä eroa on nostosylinterillä ja kallistussylinterillä?

Nostosylinteri liikkuu pystysuunnassa ja ohjaa haarukkakelkan korkeutta. Kallistussylinteri liikkuu vaakatasossa ja ohjaa maston kulmaa eteen- ja taaksepäin. Molemmat toimivat yhdessä kuormaa nostettaessa tai sijoitettaessa. Raydafon valmistaa molempia, ja kallistussylinteri on listattu erikseen sivustolla.

Millaisen työpaineen tämä sylinteri kestää?

Työpaine on mallista riippuen 17,5 MPa tai 18,1 MPa. Poraus ja tangon mitat on sovitettu tähän painealueeseen, joten sylinteri pitää paineen vakaana jatkuvien nostosyklien aikana.

Mitä materiaaleja ja tiivisteitä käytetään?

Sylinterin runko ja männänvarsi on valmistettu erittäin lujasta teräksestä. Tiivistesarjassa on käytetty kulutusta kestävää seosta optimoidun tiivisterenkaan rakenteella. Tämä rakenne vähentää öljyvuotoja ja kulumista, mikä pidentää käyttöikää pölyisessä varastossa tai kosteissa ympäristöissä.

Mikä on puskurilaite ja miksi sillä on merkitystä?

Edistyneissä Raydafon-malleissa sylinterissä on puskurilaite iskun lopussa. Kun haarukka saavuttaa maston huipulle, puskuri hidastaa mäntää, jotta ei esiinny kovaa "kolinaa" tai tärinää. Tämä suojaa herkkää lastia ja vähentää maston ja itse sylinterin iskukulumista.

Minkä trukkien kanssa se on yhteensopiva?

Viisi vakiomallia kattavat yleiset sähkö- ja dieselkäyttöiset trukit. Asennusetäisyys vaihtelee 1658 mm:stä 1808 mm:iin, joten useimmissa vakiomastoissa on vastaava malli. OEM-mastoihin tai vanhempiin kuorma-autoihin Raydafon tukee räätälöityä porausta, iskua ja asennusetäisyyttä.

Mikä on MOQ ja läpimenoaika?

MOQ on 50 yksikköä mallia kohden. Bulkkitoimitusaika on 25-35 päivää talletuksen ja piirustuksen hyväksymisen jälkeen mallin monimutkaisuudesta ja tilausmäärästä riippuen.

Kuinka voin pyytää tarjouksen?

Lähetä trukkimalli ja vetoisuus, vaadittu isku, sataman koko, määrä ja kohdesatama. Raydafon vahvistaa mallin tai suunnittelee mukautetun kokoonpanon ja tarjoaa sitten FOB Ningbo -tarjouksen toimitusajalla ja pakkaustiedoilla.

Oletko valmis hankkimaan mukautettuja trukkien nostosylintereitä?

Lähetä trukkimalli ja vetoisuus, vaadittu isku, portin koko ja tilausmäärä. Raydafon vahvistaa vakiomallin tai suunnittelee mukautetun kokoonpanon ja tarjoaa sitten FOB Ningbo -tarjouksen toimitusajalla ja pakkaustiedoilla.
