Haarukkatrukin kallistussylinteri
  • Haarukkatrukin kallistussylinteriHaarukkatrukin kallistussylinteri
  • Haarukkatrukin kallistussylinteriHaarukkatrukin kallistussylinteri
  • Haarukkatrukin kallistussylinteriHaarukkatrukin kallistussylinteri

Haarukkatrukin kallistussylinteri

Raydafon trukin kallistussylinteri on mittatilaustyönä suunniteltu hydraulisylinteri haarukkamaston kallistuksen hallintaan 1,5-18 tonnin trukeissa. Valmistettu lujasta teräksestä, mäntä, sylinterin runko, tanko ja tiivistesarja. Käyttöpaine 7-14 MPa, ei paineenvaihtelua kuormitettuna. Vakioreiän halkaisijat 60-100 mm, tangon halkaisijat 25-40 mm, isku 32-193 mm. Ruuvikiinnitys ja kiinnitysrengasliitäntä mahdollistavat öljytiivisteen vaihdon minuuteissa ilman maston irrottamista. Soveltuu varasto-, tehdas- ja satamatoimintoihin. Mukautettu poraus, isku ja asennusetäisyys saatavilla OEM-haarukkatrukkimerkeille. MOQ 50 yksikköä, 25-35 päivän toimitusaika. Lähetä trukin malli, poraus/iskutarve ja määrä tarjousta varten.
Raydafon OEM · Trukin varaosat

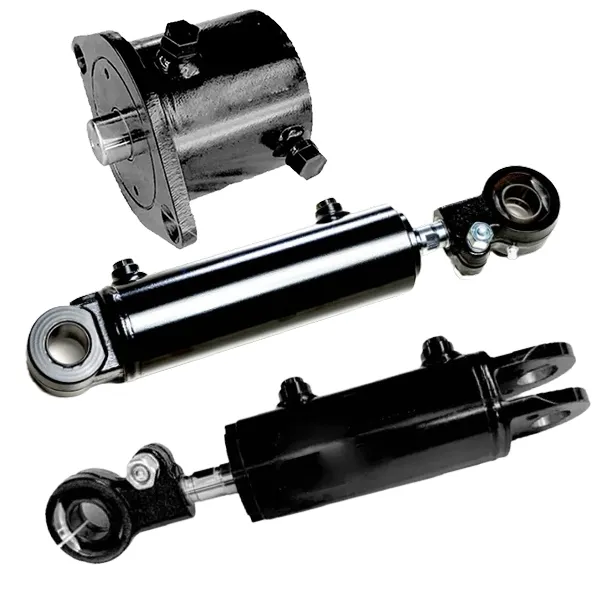

Mukautettu trukin kallistussylinteri 1,5–18 tonnin haarukkatrukeille – OEM-valmistajan suora toimitus

Trukin kallistussylinteri on hydraulikomponentti, joka ohjaa maston ja haarukoiden kallistusta eteen- ja taaksepäin. Raydafon valmistaa kallistussylintereitä 1,5-18 tonnin haarukkatrukeille käyttämällä lujaa terästä ja yhteensopivaa mäntä/tanko/tiivistesarjaa. Työpaine on vakaa 7-14 MPa kuormitettuna. Ruuvikiinnitys ja kiinnitysrengasliitäntä mahdollistavat öljytiivisteen vaihdon minuuteissa ilman maston irrottamista. Soveltuu varaston lastaukseen, tehdasnostoon ja sataman kiertoon.

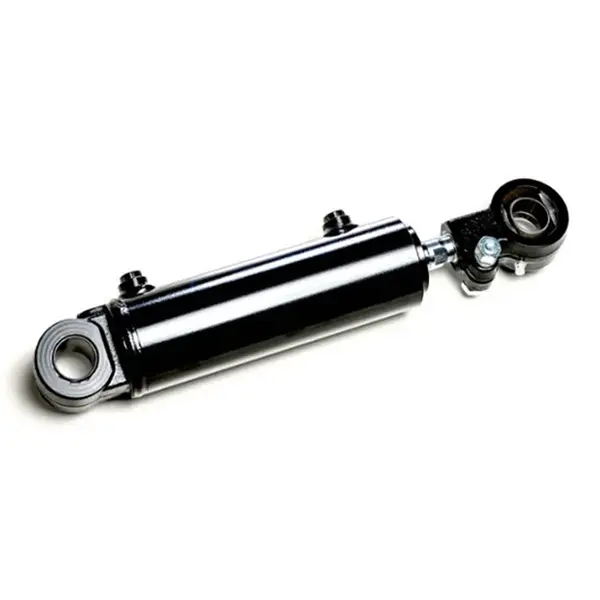

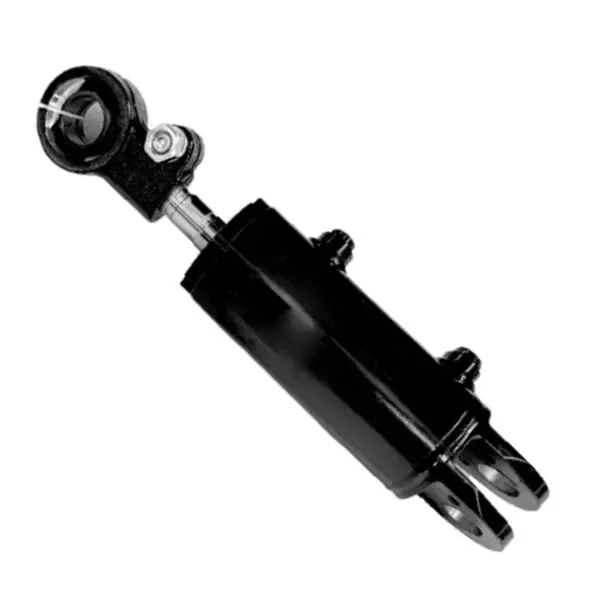

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 tonnia
7-14 MPa Työpaine
Φ60-100 mm Poran halkaisija
Φ25-40 mm Tangon halkaisija
32-193 mm Aivohalvaus
3,4-22 kg Yksikköpaino
Tuotteen anatomia

Kallistussylinterin sisällä – 25 vastaavaa osaa

Sylinteriä ei ole koottu peruslaitteistosta. Mäntä, sylinterin runko, männänvarsi ja tiivistesarja sovitetaan yhteen sarjana samalla tavalla kuin kokenut asentaja viimeistelee parin käsin. Siksi sylinteri toimii vakaasti korkeassa paineessa vuosia menettämättä tiivisteen painetta.

Eri trukkien vetoisuudet käyttävät erilaisia ​​sisähalkaisijoita ja iskuja, joten kallistussylinterimallin on vastattava trukkia. Raydafon varastoi ja valmistaa seitsemän vakiomallia QA20V500 - A45M300 ja voi valmistaa mukautetun mallin asiakkaan piirustuksen perusteella. Raydafon valmistaa myös kuorma-autoille, jotka tarvitsevat pystysuoran nostotoiminnonTrukin nostosylinteri.

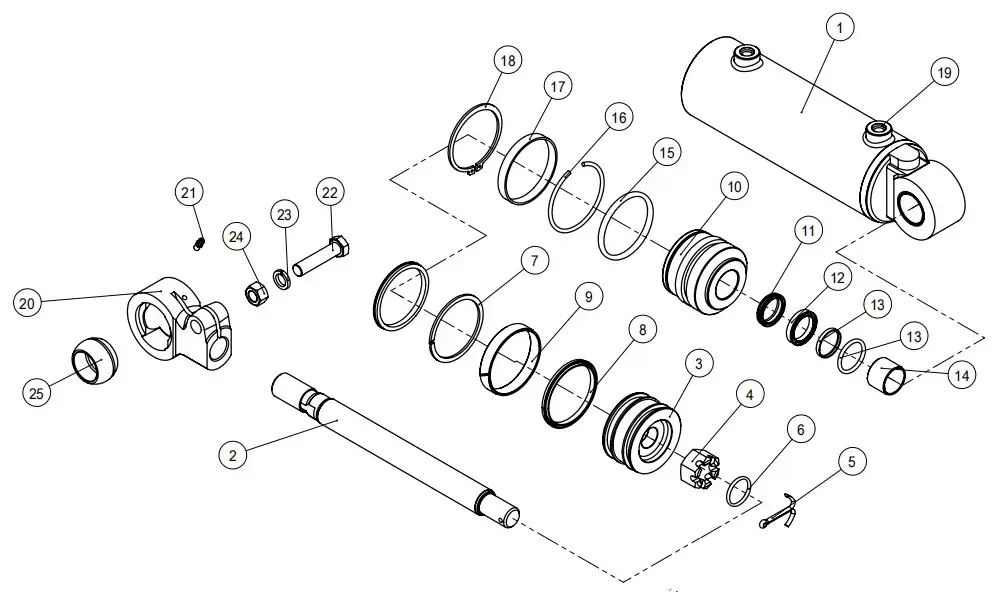

Forklift tilt cylinder parts anatomy
Numeroitujen osien kaavio — 25 vastaavaa komponenttia

25-osainen komponenttiluettelo

Osat on numeroitu alla vastaamaan räjäytyskuvaa. Numerot 1-25 vastaavat yllä olevaa kaaviota.

01Sylinterikotelo
02Männänvarsi
03Mäntä
04Kuusiokolomutteri
05Sokkanaulat
06O-rengas
07Takarengas
08Reiän tiiviste
09Kulutusrengas
10Opas Bush
11Pölynpyyhin
12U-rengas
13Tangon tiiviste
14Du Bush
15O-rengas
16Pyöreä lanka
17Avaimenperä
18Renkaat akselille
19Pistoke
20Clevis
21Rasvanippa
22Pultti
23Jousialuslevyt
24Mutteri
25Pallomainen laakeri

Vakiomallimatriisi — Seitsemän poraus/iskuyhdistelmää

Valitse malli, joka vastaa trukkisi vetoisuutta ja kiinnityskuviota, tai lähetä OEM-piirustus mukautettua rakennetta varten. Kaikilla alla luetelluilla malleilla on sama mäntä/varsi/tiiviste-arkkitehtuuri.

Piirustus numero Poraus ΦD Rod Φd Aivohalvaus S Asentaa. L Paine Portti Paino
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14 × 1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16 × 1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16 × 1,5 22 kg

Etkö löydä malliasi? Lähetä OEM-piirustusnumero tai fyysinen näyte. Raydafon tekee käänteissuunnittelusta, tuottaa näytteen ja lainaa erän samassa piirustuksessa. Katso laajemmasta trukin hydraulisylinterien valikoimastaTrukin hydraulisylinteriluokkaan.

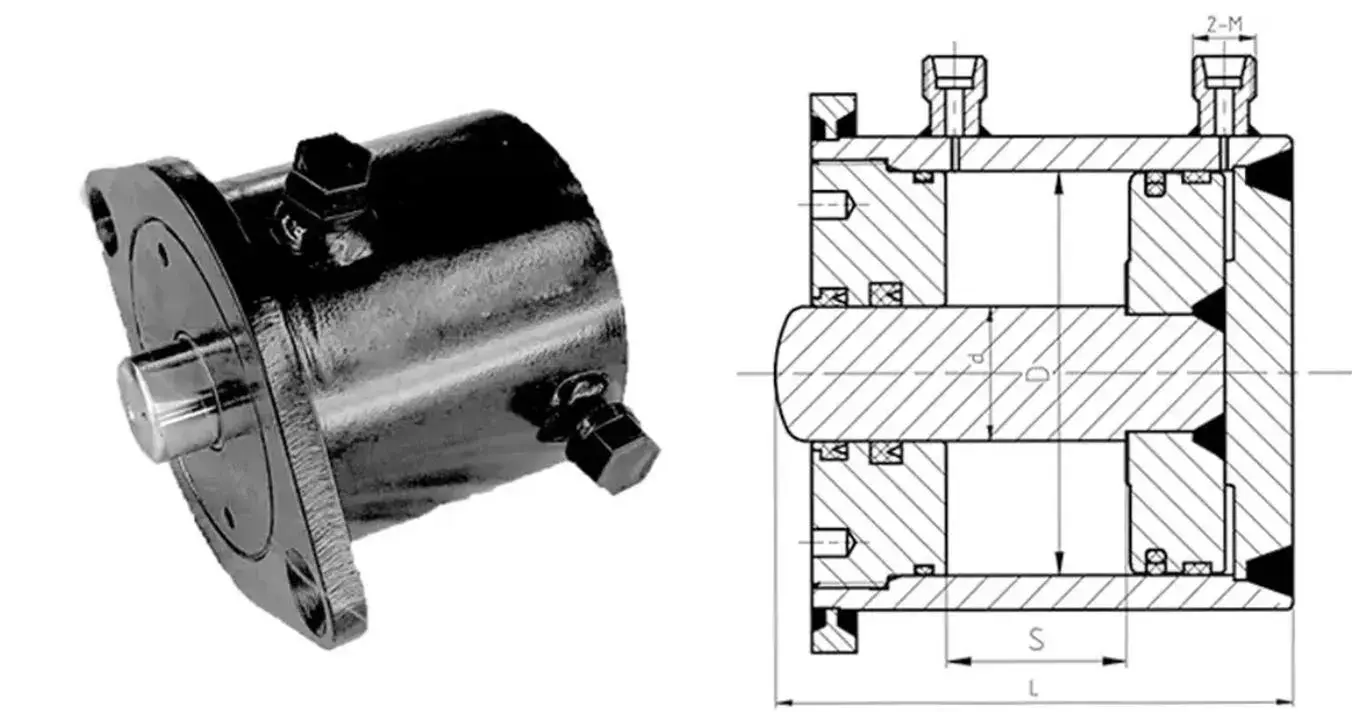

Forklift tilt cylinder dimension drawing 1
Malli QA20V500-405000-000 · Φ60 × Φ30 × 32-tahti

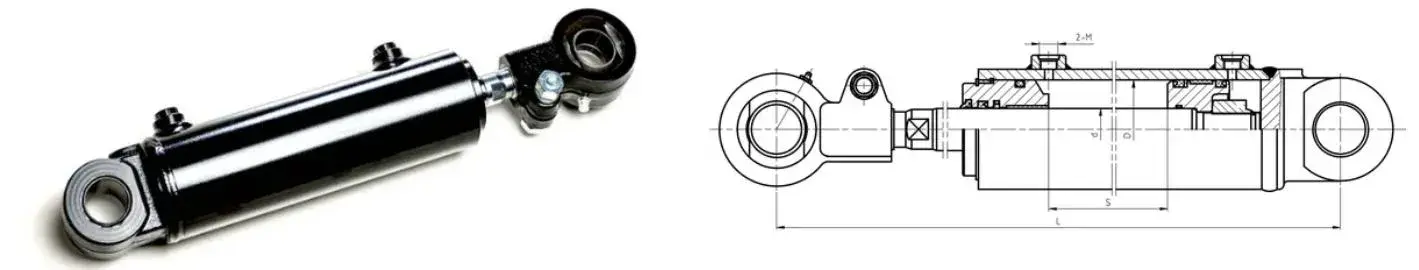

Forklift tilt cylinder dimension drawing 2
Mallit S16N450 / RTE35M300 / A15N450

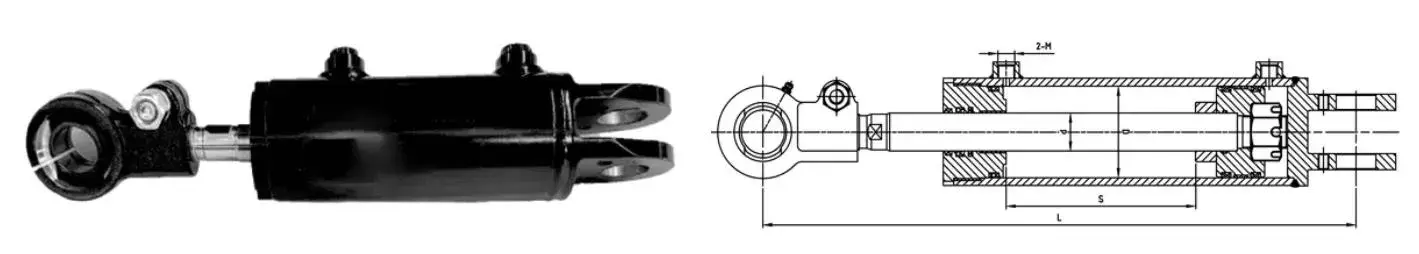

Forklift tilt cylinder dimension drawing 3
Mallit A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Asennuksen yleiskuvaus — asennuskuvio ja liitännän mitat
Toimintaperiaate

Kuinka kallistussylinteri liikuttaa mastoa

Kallistussylinteri työntää mäntää edestakaisin liikkeellä, mikä saa maston kallistumaan eteen- ja taaksepäin. Hydrauliöljy tulee sisään toisen sylinterin pohjan kahdesta portista; männänvarsi ulottuu ja työntää mastoa eteenpäin tai vetäytyy sisään ja vetää maston taaksepäin. Poiketen muista hydraulikomponenteista tämä sylinteri kulkee tasaisesti molempiin suuntiin, koska poraus- ja tankopinnat on sovitettu tiivistesarjaan.

Raskaassa tai epäsäännöllisessä kuormassa kuljettaja käyttää kallistustoimintoa kuorman vaakasuoraan ennen nostamista. Tarkka kulman säätö estää kuormaa siirtymästä ja pitää trukin vakaana. Raydafon testaa kallistussylinteriä 7-14 MPa:n työpaineessa varmistaakseen, että vaste pysyy tasaisena täydellä kuormituksella.

Raydafon Forklift -kallistussylintereiden edut

01

Vakaa korkeassa paineessa

Yhteensopiva mäntä-, varsi- ja tiivistesarja pitää paineen vakaana 7-14 MPa:ssa. Ei heilahtelua raskaassa kuormituksessa tai pitkien työvuorojen aikana.

02

Kulutusta kestävä tiivistemassa

Tiivisteet on valmistettu kulutusta kestävästä seoksesta, jolla on alhainen öljyvuoto ja vähäinen kuluminen. Luotettava pölyisissä varastoissa tai kosteissa ympäristöissä.

03

Nopea huoltosuunnittelu

Ruuvikiinnitys ja kiinnitysrengasliitäntä mahdollistavat öljytiivisteen vaihdon minuuteissa. Koko mastoa ei tarvitse irrottaa trukista.

04

Seitsemän vakiomallia

Poraus Φ60 - Φ100, tanko Φ25 - Φ40, isku 32 - 193 mm. Kattaa useimmat 1,5-18 tonnin haarukkatrukit ilman mukautettua työkalutilausta.

05

OEM-tuki

Lähetä trukin merkki ja malli tai piirustusnumero. Raydafon kääntää, ottaa näytteitä ja lainaa mukautetun erän samassa piirustuksessa.

06

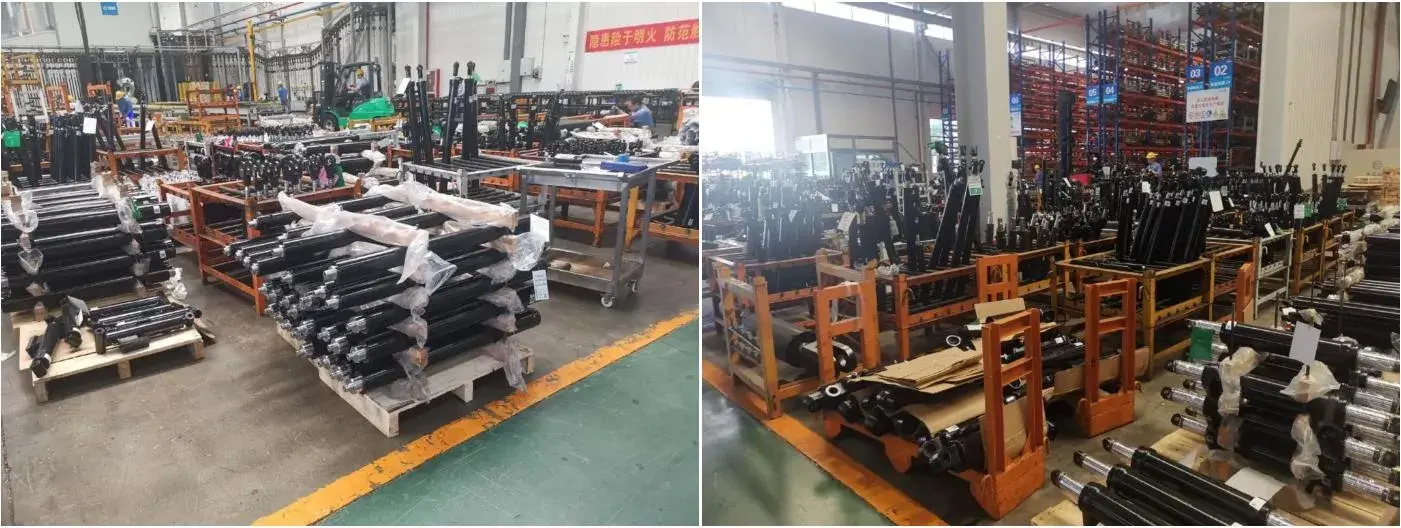

Suora toimitus tehtaalta

Valmistettu Raydafonin omassa tehtaassa. Asiakkaat asioivat valmistajan, eivät kauppiaan, kanssa. Nopea myynnin jälkeinen vastaus ja vakaa erälaatu.

Missä trukin kallistussylintereitä käytetään

  • A
    Varaston lastaus ja purku

    Konttien lastaus, lavakeräily ja hyllyjen siirto, joissa kuljettajan on tasattava kuorma ennen nostamista. Tarkka kulman säätö estää lastin siirtymisen.

  • B
    Tehtaan nostotoimenpiteet

    Raskaat tai epäsäännölliset teollisuuskuormat, joissa haarukkatrukin on kallistettava mastoa eteenpäin tai taaksepäin kuorman tasapainottamiseksi nostosyklin aikana.

  • C
    Satama- ja logistiikkaliikevaihto

    Jatkuvat raskaan käytön sykliympäristöt, joissa kallistussylinteri toimii tuhansia syklejä vuorossa. Sopivat tiivisteet ja alhainen kuluminen pitävät sen käynnissä ilman vuotoja.

  • D
    Jälkimarkkinat ja varaosien jakelu

    Trukkiliikkeet ja jälkimarkkinatoimittajat, jotka tarvitsevat luotettavan OEM-vastaavan kallistussylinterin 1,5-18 tonnin kuorma-autoihin. Sekä varastovarasto että tilaustuotanto saatavilla.

Tilaustiedot

Tonnikattavuus
1,5-18 tonnin trukit
Työpaine
7-14 MPa (huippu testattu jopa 18,1 MPa tietyissä malleissa)
Poran halkaisija
Φ60 - Φ100 mm
Tangon halkaisija
Φ25 - Φ40 mm
Aivohalvaus
32-193 mm
Asennusetäisyys
109 - 565 mm
Yksikköpaino
3,4-22 kg
Porttiti / käyttöliittymä
2-M14 × 1,5 / 2-M16 × 1,5 / 2-G1/4
Kokoonpano
Ruuvikiinnitys + kiinnitysrengasliitäntä nopeaan tiivisteen vaihtoon
Tiivistesarja
Pölynpyyhin, U-rengas, varren tiiviste, reiän tiiviste, takarengas, O-rengas, kulutusrengas, du holkki
Räätälöinti
Mukautettu poraus, tanko, isku, asennusetäisyys, porttityyppi; OEM-pakkaus ja oma merkki
MOQ
50 kpl per malli
Suuri toimitusaika
25-35 päivää talletuksen ja piirustuksen hyväksymisen jälkeen
Tarjousperuste
Trukin malli ja vetoisuus, poraus/iskun vaatimus, sataman koko, määrä, kohdesatama

Kuinka tilauksesi etenee Raydafonin kautta

  1. 01

    Sovellustiedote

    Lähetä trukin merkki ja malli, vetoisuus, tarvittava poraus/tanko/isku, sataman koko, määrä ja kohdesatama.

  2. 02

    Mallin valinta

    Raydafon vahvistaa, sopiiko vakiomalli (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) vai tarvitaanko mukautettu kokoonpano.

  3. 03

    Näytteen ja piirustuksen hyväksyntä

    Räätälöityjä rakennelmia varten Raydafon suunnittelee OEM-osan, tuottaa näytteen ja vahvistaa porauksen, iskun, asennusetäisyyden ja portin mitat ostajalta.

  4. 04

    Sylinterin rungon ja tangon työstö

    Erittäin luja terässylinterirunko on hiottu toleranssiin. Männänvarsi on hiottu ja kovakromattu kulutuskestävyyden vuoksi.

  5. 05

    Kokoonpano ja painetesti

    Mäntä, tiivisteet, ohjausholkki ja haarukka on koottu. Sylinteri on painetestattu vuotojen ja tasaisen iskun varalta nimellispaineella.

  6. 06

    Pakkaus ja lähetys

    Sylinterit on pakattu puukoteloihin ruosteenestoöljyllä ja suojaavilla päätytulpilla. Lähetetään meritse, lentoteitse tai pikakuljetuksella pakkausluettelon, laskun ja tarkastusraportin kanssa.

Dokumentaatio ja laatutuki

  • ✓
    Materiaalitodistus

    Sylinterin rungon ja tangon materiaalitodistus, tiivisteyhdisteen tietolomake jokaisen lähetyksen mukana.

  • ✓
    Painetestiraportti

    Jokainen sylinteri painetestattu nimellispaineella ennen pakkaamista. Vuoto, iskun tasaisuus ja aukon sovitus kirjataan.

  • ✓
    Mittatarkistustietue

    Poraus, tanko, isku, asennusetäisyys ja aukon mitat tilatun spesifikaation tai asiakkaan piirustuksen mukaan.

  • ✓
    Vientipakkaus

    Puinen kotelo ruosteenestoöljyllä ja suojaavilla päätytulpilla. Suuret sylinterierät lavoilla ja vanteilla merirahtia varten.

Usein kysytyt kysymykset

Mikä on trukin kallistussylinteri?

Trukin kallistussylinteri on hydraulisylinteri, joka ohjaa maston ja haarukoiden kallistusta eteen- ja taaksepäin. Se on yksi trukin hydraulijärjestelmän ydinkomponenteista nostosylinterin ja ohjaussylinterin ohella. Kun kuljettaja liikuttaa kallistusvipua, sylinteri ulottuu tai vetäytyy sisään, mikä pyörittää mastoa alanivelensä ympäri ja muuttaa haarukan kulmaa.

Minkä vetoisuusalueen Raydafon kattaa?

Raydafon valmistaa trukkien kallistussylintereitä 1,5-18 tonnin trukkeihin. Vakiomallit kattavat reiän halkaisijat Φ60–Φ100 mm, tangon halkaisijat Φ25–40 mm ja iskut 32–193 mm. Mukautettu poraus ja isku ovat saatavilla OEM-haarukkatrukkimerkeille.

Millaisen työpaineen sylinteri kestää?

Sylinterin käyttöpaine on 7–14 MPa vakiomalleissa, ja huippupaine on testattu 18,1 MPa:lla tietyissä malleissa, kuten S16N450-600000-001Z ja RTE35M300-600000-500.

Mitä materiaaleja ja tiivisteitä käytetään?

Sylinterin runko ja männänvarsi on valmistettu erittäin lujasta teräksestä. Tiivistesarja sisältää pölypyyhkijän, U-renkaan, varren tiivisteen, reiän tiivisteen, takarenkaan, O-renkaan, kulutusrenkaan ja du-holkin. Tiivisteissä käytetään kulutusta kestävää seosta, joka antaa vähäisen öljyvuodon ja vähäisen kulumisen pölyisessä varastossa tai kosteissa ympäristöissä.

Kuinka vaikeaa ylläpito on?

Sylinteri käyttää ruuvikiinnitystä ja kiinnitysrengasliitosta. Huoltohenkilökunta voi vaihtaa öljytiivisteen tai tehdä sylinterin vianetsinnän irrottamalla ruuvit ja irrottamalla kiinnitysrenkaan. Tämä voidaan tehdä muutamassa minuutissa irrottamatta koko mastoa trukista.

Voiko Raydafon tuottaa OEM-sylintereitä tietylle trukkimerkille?

Kyllä. Raydafon tukee OEM-tuotantoa asiakkaan piirustuksen tai olemassa olevan näytteen perusteella. Lähetä trukin merkki ja malli, reiän halkaisija, tangon halkaisija, isku, asennusetäisyys, aukon koko ja määrä, niin Raydafon tarjoaa mukautetun kallistussylinterin.

Mikä on MOQ ja läpimenoaika?

MOQ on 50 yksikköä mallia kohden. Bulkkitoimitusaika on 25-35 päivää talletuksen ja piirustuksen hyväksymisen jälkeen mallin monimutkaisuudesta ja tilausmäärästä riippuen.

Kuinka voin pyytää tarjouksen?

Lähetä trukkimalli ja vetoisuus, tarvittava reiän halkaisija, tangon halkaisija, isku, asennusetäisyys, portin koko, määrä ja kohdesatama. Raydafon vastaa FOB Ningbo -tarjouksen, toimitusajan ja pakkaustiedot.

Oletko valmis hankkimaan mukautettuja trukkien kallistussylintereitä?

Lähetä trukkimalli ja vetoisuus, poraus/iskutarve, portin koko ja tilausmäärä. Raydafon vahvistaa mallin tai suunnittelee mukautetun kokoonpanon ja tarjoaa sitten FOB Ningbo -tarjouksen toimitusajalla ja pakkaustiedoilla.
