Hydraulinen puomin sylinteri minikaivukoneeseen
  • Hydraulinen puomin sylinteri minikaivukoneeseenHydraulinen puomin sylinteri minikaivukoneeseen
  • Hydraulinen puomin sylinteri minikaivukoneeseenHydraulinen puomin sylinteri minikaivukoneeseen

Hydraulinen puomin sylinteri minikaivukoneeseen

Raydafon valmistaa hydraulisia puomisylintereitä minikaivukoneisiin omalla tehtaallaan Ningbossa, Kiinassa. Vakioreiän halkaisijat ovat 50 mm - 125 mm, tangon halkaisijat 25 mm - 75 mm, isku jopa 1000 mm, suurin työntövoima 361 kN paineessa 29,4 MPa ja käyttölämpötila -20 °C - +70 °C. Tynnyri on taottu lujasta seosteräksestä ja poraus on tarkkuushiottu, mikä vähentää sisäistä kitkaa ja antaa tarkan hidaspuomin ohjauksen. Sisäänrakennettu kaksoistiivisterakenne kulutusta kestävällä tuontikumilla ja ulkoisella pyyhkimellä suojaa tiivistehuulia pölyltä ja kosteudelta ja pidentää käyttöikää yli 40 %. Tangon ja piipun ulkopinta on korroosionestokäsitelty sadetta, mutaa ja pesua varten. Poraus, tangot, iskunvaimentimet, kiinnityskeskukset ja porttiasennot valmistetaan piirustusten mukaan OEM-asennusta tai vaihtoa varten 1–8 tonnin koneisiin. Lähetä kaivinkonemallisi tai alkuperäinen piirustus tarjousta varten 24 tunnin sisällä.

Hydraulisen puomin sylinteri minikaivukoneeseen – reikä 50–125 mm, isku 1000 mm

Puomisylinteri on nosto- ja alasylinteri, joka nostaa ja laskee minikaivukoneen puomia, ja se on se sylinteri, joka ottaa eniten kuormaa koko koneessa. Raydafon takoo tynnyrin lujasta seosteräksestä, jauhaa reiän sisäisen kitkan vähentämiseksi ja tiivistää sen kaksoistiivistejärjestelyllä pölyisissä olosuhteissa. Toimitetaan OEM-varusteena tai alkuperäisen piirustuksen mukaan valmistettuna vaihtosylinterinä.

  • 50-125 mmPoran halkaisija
  • 25-75 mmTangon halkaisija
  • ≤ 1000 mmAivohalvaus
  • 361 kNSuurin työntövoima
  • -20 - +70 °CTyölämpötila
01 / YLEISKATSAUS

Hydraulinen puomin sylinteri minikaivukoneeseen — OEM & vaihtotarvike

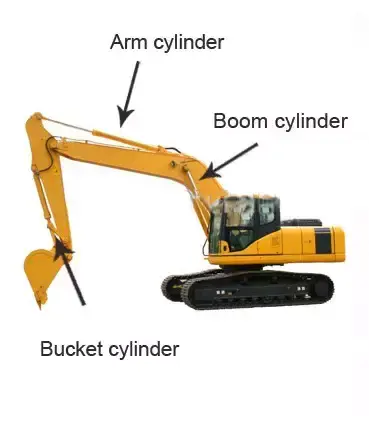

Puomisylinteri istuu koneen rungon ja puomin välissä ja se on se komponentti, joka nostaa kaivinkoneen koko ylärakennetta. Minikaivukoneessa puomin iskusylinteri toimii lyhyemmällä iskulla kuin täysikokoinen kone, mutta korkealla käyttöjaksolla, usein tuhansia syklejä päivässä kunnallis-, maisemointi- ja maataloustöissä. Tämä yhdistelmä – lyhyt isku, suuri syklien määrä, pölyinen ympäristö – on se, mitä tekniset tiedot tarvitsevat, eikä pelkkä raaka voima.

Raydafon valmistaa tätä sylinteriä omassa tehtassaan Ningbossa Kiinassa sekä koneenrakentajille että jälkimarkkinoille. Vakioreiän halkaisijat ovat 50 mm - 125 mm, tangon halkaisijat 25 mm - 75 mm, isku jopa 1000 mm ja maksimi työntövoima 361 kN, käyttölämpötila -20 °C - +70 °C. Saman tehtaan vastaavia sylintereitä ovat myös leveämpikaivinkoneen hydraulisylinterialue,hydraulinen kauhan sylinteri pieneen kaivukoneeseenjoka toimii sen kanssa samassa koneessa, jahydraulisylinteriluettelo, joka kattaa muut liikkuvat koneet.

02 / TEKNISET TIEDOT

Tekniset tiedot

  • Tuotteen nimiHydraulinen puomin sylinteri minikaivukoneeseen
  • Poran halkaisija50 mm - 125 mm
  • Tangon halkaisija25 mm - 75 mm
  • Aivohalvaus≤ 1000 mm
  • Suurin työntövoima361 kN
  • Maksimipaine29,4 MPa
  • Työlämpötila-20 °C - +70 °C
  • Tynnyrin materiaaliKorkean lujan seosteräksen taonta, tarkkuushiottu poraus
  • TiivistysKaksoistiivisterakenne kulutusta kestävällä tuontikumilla
  • PintakäsittelyKorroosionestokäsitelty tanko ja piippu ulkopuolelta
  • AsennusKonepiirtoon - tappi-, haarukka- tai laippajärjestely
  • RäätälöintiPoraus, tanko, isku, kiinnityskeskukset, porttiasento, maaliväri

Minikaivukoneen puomin sylinterin vakiotiedot.

Parametri Arvo
Poran halkaisija 50 mm - 125 mm
Tangon halkaisija 25 mm - 75 mm
Aivohalvaus ≤ 1000 mm
Suurin työntövoima 361 kN
Paine 29,4 MPa
Työlämpötila -20 °C - +70 °C

Kuinka työntövoima ja poraus liittyvät:361 kN:n maksimityöntövoima koskee alueen suurinta porausta 29,4 MPa:lla. Pienempi reikä tuottaa suhteellisesti vähemmän voimaa samalla paineella – 50 mm:n reikä 29,4 MPa:lla antaa noin 57,7 kN, 63 mm:n reikä noin 91,6 kN ja 80 mm:n reikä noin 147,8 kN. Määritä aina poraus yhdessä järjestelmän paineen kanssa, koska koneen tarvitsema työntövoima ratkaisee reiän, ei päinvastoin.

03 / TUOTTEEN TIEDOT

Tuotetiedot

Valokuvia ja referenssinäkymiä tuottamastamme puomisylinteristä minikaivukoneisiin.

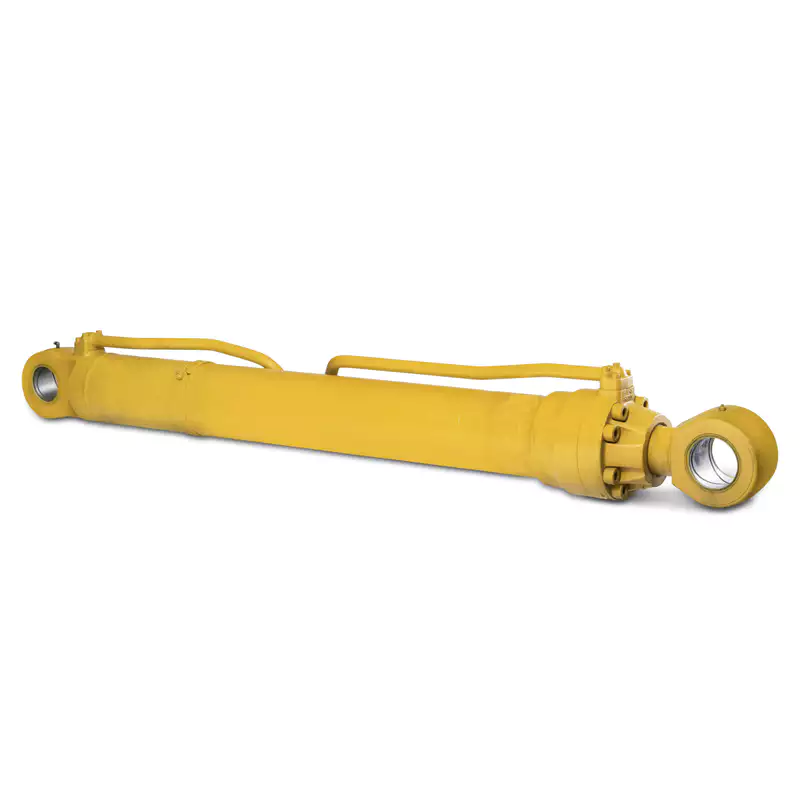

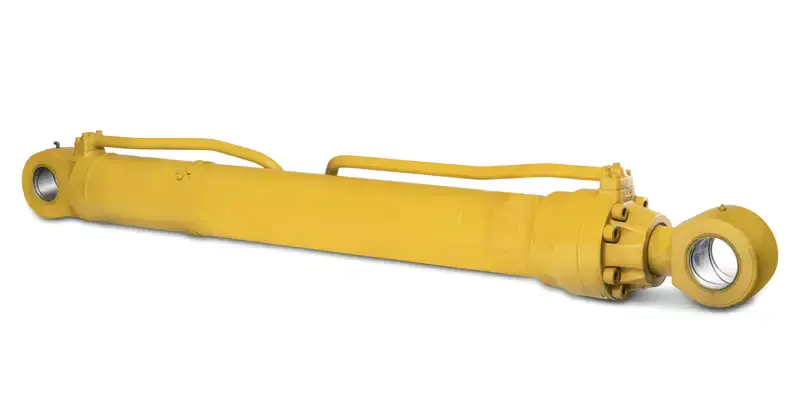

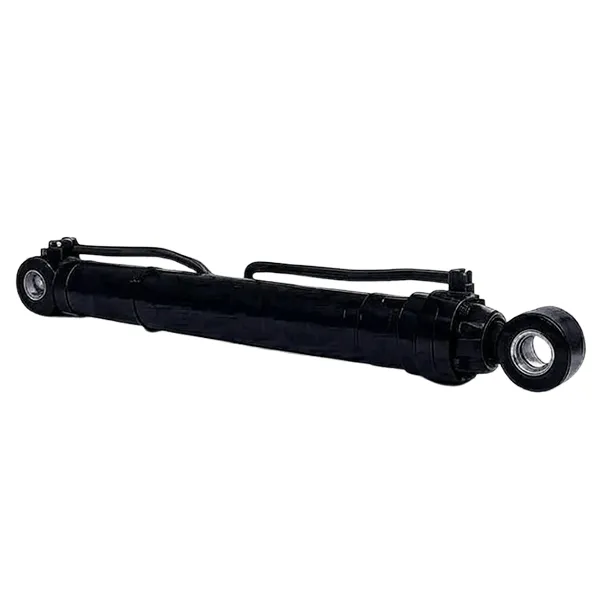

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Hydraulinen puomin sylinteri minikaivukoneeseen — piippu, tanko ja kiinnityspäät.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Taottu seosteräspiippu, jossa on tarkkuushiotusreikä.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Mitat ja kiinnitysviitteet – vahvista koneellesi ennen tilaamista.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Tangon pinta ja kaksoistiivistejärjestely.
04 / RAKENTAMINEN

Tuotteen ominaisuudet ja rakenne

Taottu piippu ja maaporaus

Tynnyri on taottu lujasta metalliseoksesta sen sijaan, että se olisi koneistettu putkimassasta, mikä antaa tasaisemman raerakenteen ja paremman väsymiskestävyyden kierteitetyissä ja hitsatuissa päissä. Poraus on sitten tarkkuushiottu niin, että männän tiiviste kulkee tasaista pintakäsittelyä vasten; Tämä viimeistely pitää sisäisen kitkakertoimen alhaisena – noin 30 % alhaisempana kuin hiomaton poraus vertailutestissämme – ja sen vuoksi puomi voidaan edelleen tuumata tarkasti, kun kone työskentelee ahtaassa tilassa, jossa senttimetreillä on merkitystä.

Kaksinkertainen tiiviste pölyisille kohteille

Jokaisessa sylinterissä on sisäänrakennettu kaksoistiivisterakenne kulutusta kestävällä tuontikumilla. Sisäinen tiiviste pitää hydraulipainetta, kun taas ulompi pyyhin pitää pölyn ja kosteuden loitolla tiivistehuulesta, mikä on järjestelyllä, jolla on merkitystä työmaalla: yksi tiiviste, jonka annetaan käydä saastuneena, aiheuttaa hitaan huudon, josta tulee lopulta vuoto. Käytössä tämä rakenne pidentää sylinterin käyttöikää yli 40 % verrattuna yksitiivistejärjestelyyn ja vähentää sitä, kuinka usein kone joutuu poistumaan töistä huoltoa varten.

Valmistettu koneesi geometrian mukaan

Poraus, tanko, isku, kiinnityskeskukset ja porttiasennot tuotetaan piirustusten mukaan. Vaihtosylinterille tämä on kriittinen osa – kiinnityskeskittymien ja tappien halkaisijoiden on vastattava tarkasti koneen puomin ja rungon kanssa, joten lähetä alkuperäinen piirustus, koneen malli tai viallisen sylinterin mitatut mitat, niin sovitamme liitännän ennen lainaamista. Valikoimasta on saatavana erilaisia ​​isku- ja painekonfiguraatioita kunnallisiin, maisemointi- ja maataloustehtäviin sopivaksi.

05 / YHTEENSOPIVUUS

Koneen yhteensopivuus

Tämä puomisylinteri toimitetaan noin 1-8 tonnin luokkaan kuuluviin minikaivukoneisiin, joissa 50-125 mm:n poraushalkaisijat ovat vakiona. Se asennetaan sekä alkuperäisenä että korvaavana muun muassa seuraavien merkkien koneisiin:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Toukka
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Huomaa:tuotenimet on lueteltu vain osoittamaan koneluokat, joihin tämä sylinteri yleensä asennetaan. Raydafon on riippumaton valmistaja, eikä se ole sidoksissa näihin tuotemerkkeihin, niiden valtuuttama tai alkuperäinen laitetoimittaja. Varmista aina oman mallisi asennuspiirustus ennen tilaamista.

Etkö ole varma, minkä reiän ja iskun koneesi tarvitsee? Lähetä kaivinkoneen malli, olemassa olevan sylinterin reiän ja varren halkaisija, sen tappien pituus ja järjestelmän paine, niin vahvistamme kokoonpanon.

06 / SOVELLUKSET

Sovellukset

Minikaivukoneet ostetaan, koska ne sopivat sinne, missä täysikokoiset koneet eivät voi, ja juuri siellä puomisylinterin ohjauksella on eniten merkitystä.

Kuntien teiden kunnossapito

Putkilinjojen asennus ja kaivon kannen korjaukset kapeilla kaduilla, joissa puomi on työnnettävä paikoilleen eikä heiluttava. Tarkka hitaan nopeuden ohjaus vähentää riskiä osua haudattuihin palveluihin tai viimeisteltyihin pintoihin.

Hedelmätarhojen kunnostus ja istutus

Vanhojen kantojen raivaus ja uusien tonttien valmistelu puomi nostettuna ja laskettuna seisovien puiden ympäriltä. Hallitulla liikkeellä vältetään vaurioituminen hedelmäpuille, joiden on pysyttävä paikallaan.

Rakennus- ja purkutyöt

Matalien seinien purkaminen ja kevyiden rakennusmateriaalien nosto, jossa vakaa tehontuotto muuttuvassa kuormassa pitää toiminnan kuljettajan kannalta ennakoitavana ja turvallisena kaikille lähellä työskenteleville.

Viljelymaiden vesihuolto

Kuivausojien katkaisu säädellylle syvyydelle ja leveydelle, mikä on toistettava vain, jos puomin sylinteri pysyy asennossaan kuormituksen alaisena sen sijaan, että se ajautuisi, kun kauha kohtaa vastuksen.

Maisemointi ja puutarhan rakentaminen

Maaperän tasaus, kaivaminen ja siirtäminen ahtailla asuinalueilla, joissa kompakti kone tarkalla puomin ohjauksella jättää puhtaamman pinnan ja vähemmän manuaalista siivousta.

Vaihto ja korjaus

Uurretun, taipuneen tai vuotavan puomisylinterin suora vaihto olemassa olevaan koneeseen, joka on valmistettu alkuperäistä piirustusta tai mitattua näytettä vastaan ​​niin, että tapit ja portit ovat kohdakkain.

07 / MIKSI RAYDAFON

Tuotteen edut

  • Toimitukset suoraan tehtaaltaSylinteri on taottu, koneistettu, koottu ja testattu Raydafonin omassa tehtaassa, joten sinun ja tuotannon välillä ei ole vaihtomarginaalia ja piirustukset sekä varatiivisteet ovat saatavilla koneen käyttöiän ajan.
  • Pienempi sisäinen kitkaTarkka hiotusreikä ja sovitettu männän tiivisteen välys vähentävät sisäistä kitkaa, mikä näkyy tasaisempana hidaskäyntinä ja vähemmän lämpöä hydrauliöljyssä pitkien työvuorojen aikana.
  • Tiivistys rakennettu työmaaolosuhteiden mukaanKaksoistiiviste ulkoisella pyyhkimellä on tarkoitettu pölylle ja kosteudelle mieluummin kuin puhtaalle korjaamolle, mikä pidentää käyttöikää yli 40 % ja vähentää odottamattomia seisokkeja.
  • Iskut ja paineetPoraus, tanko, iskun ja paineen konfiguraatio voidaan sovittaa koneeseen mieluummin kuin pakottaa lähin luettelokoko, millä on merkitystä vaihdettaessa poistetun mallin sylinteriä.
  • KorroosionestopintakäsittelyTangon ja piipun ulkopinta on käsitelty korroosiota vastaan, joten sylinteri selviää sateesta, mudasta ja huuhtoutumisesta ilman tiivisteitä tuhoavaa pinnan kuoppaa.
  • Piirustuspohjainen vaihtoLähetä alkuperäinen piirustus, koneen malli tai mitatut mitat ja korvaava tuote tuotetaan kyseiseen liitäntään, jotta tapit, portit ja kiinnityskeskukset sopivat ilman muutoksia paikan päällä.

Työntövoima, tiivisteen käyttöikä ja huoltoväli riippuvat valitusta reiästä, järjestelmän paineesta, käyttösuhteesta ja siitä, kuinka hyvin koneen hydrauliöljy on suodatettu. Anna meille kaivinkoneen malli ja käyttöpaine, niin varmistamme porauksen ja iskun sylinterin kantaman kuorman suhteen.

08 / OSTAJAN UKK

Ostajan UKK

  • Minkä porauksen, iskun ja paineen tämä minikaivukoneen puomin sylinteri peittää?Poran halkaisijat 50 mm - 125 mm, tangon halkaisijat 25 mm - 75 mm, isku jopa 1000 mm ja maksimipaine 29,4 MPa. Suurin työntövoima on 361 kN suurimmassa reiässä; pienemmät reiät tuottavat suhteellisesti vähemmän voimaa samalla paineella, joten poraus tulee valita koneen tarvitseman työntövoiman mukaan.
  • Voitko korvata tietyn kaivinkonemallini?Kyllä. Lähetä koneen malli, alkuperäinen piirustus tai viallisen sylinterin mitattu reikä, tangon halkaisija, iskunpituus, tappien pituus ja asennustiedot. Vahvistamme liitännän ja valmistamme sylinterin sopivaksi, mikä välttää sovitusongelmat, jotka johtuvat yleisen koon käytöstä.
  • Mitä eroa on suurimmalla työntövoimalla ja paineella?Paine on hydraulipaine, jolle sylinteri on mitoitettu, tässä tapauksessa 29,4 MPa. Työntövoima on voima, jonka paine tuottaa männän alueelle, minkä vuoksi se muuttuu reiän halkaisijan mukaan — 361 kN 125 mm:n reiällä, mutta vain noin 57,7 kN 50 mm:n reiällä samalla paineella.
  • Millä lämpötila-alueella sylinteri voi toimia?Normaali työskentelyalue on -20 °C - +70 °C. Koneiden, jotka toimivat tämän alueen ulkopuolella, tai joissa hydrauliöljy on kuumempi, kerro meille jatkuva öljyn lämpötila, niin vahvistamme siihen sopivan tiivistemateriaalin ja tekniset tiedot.
  • Miten sylinteri on suojattu pölyltä ja vedeltä?Se käyttää kaksoistiivisterakennetta, jossa on kulutusta kestävä tuontikumi ja ulkoinen pyyhin, joten tiivistehuuli on suojattu pölyltä ja kosteudelta. Tämä järjestely on määritelty työpaikan olosuhteisiin eikä puhtaaseen ympäristöön ja se pidentää käyttöikää yli 40 %.
  • Mitä tietoja sinun tulee lainata, ja voidaanko varatiivisteitä toimittaa?Koneen malli, reiän ja tangon halkaisija, isku, työpaine, asennustyyppi ja määrä – mitä enemmän lähetät näitä, sitä nopeammin vahvistamme suunnittelun. Tiivistesarjat ja varaosat ovat saatavilla erikseen, joten kone voidaan palauttaa käyttöön tiivisteen vian jälkeen vaihtamatta koko sylinteriä. Tarjous on yleensä 24 tunnin sisällä.
09 / LIITTYVÄT

Aiheeseen liittyvät tuotteet ja lisätietoa

Pyydä tarjous minikaivukoneen puomin sylinteristä

Lähetä kaivinkoneen malli, porauksen ja tangon halkaisija, isku, työpaine, asennustyyppi ja määrä — tai alkuperäinen piirustus. Vahvistamme kokoonpanon koneellesi ja vastaamme hinnalla ja toimitusajalla 24 tunnin kuluessa.

Lähetä kysely nyt

* Suurin työntövoima 361 kN koskee alueen suurinta porausta 29,4 MPa:lla. Varmista koneen poraus, iskunpituus ja asennusmitat ennen tilaamista. Tuotenimiä käytetään vain osoittamaan koneluokkia, eivätkä ne tarkoita sidoksia.
