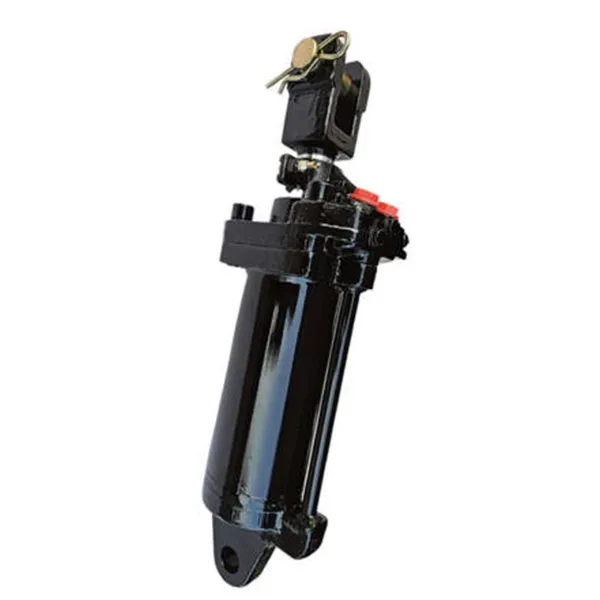

EP-TF1304.55.012 Hydraulinen nostosylinteri

Ydintekniikan tekniset tiedot

Tuotekomponentit

Vanhan sylinterisi vaihtaminen EP-TF1304.55.012-hydrauliseen nostosylinteriin on älykäs siirto, mutta saadaksesi kaiken irti tästä karkeasta hydraulisesta nostosylinteristä, haluat yhdistää sen oikeisiin osiin. Puhutaanpa siitä, mikä toimii parhaiten.

Aloita hydraulisilla ohjausventtiileillä - näiden pienten työhevoten on pysyttävä sylinterin virtausvaatimuksissa. Jos venttiilisi GPM/LPM -luokitus on liian alhainen, se tukkeutuu järjestelmään hidastaen teollista hydraulista nostosylinterin liikettä. Kukaan ei halua viiveistä asennusta, joten venttiilin sovittaminen sylinterin tarpeisiin ei ole neuvoteltavissa.

Sitten on hydraulipumppu. Jos päivität tämänkaltaisen lihavamman hydraulisen nostosylinterin, nykyinen pumppu ei ehkä leikkaa sitä. Sinun on tarkistettava, pystyykö se työntämään tarpeeksi nestettä, jotta sylinteri liikkuu tarpeellisella nopeudella. Alamittainen pumppu pidättää jopa kovimman raskaan hydraulisen nostosylinterin, joten älä ohita tätä tarkistusta.

Ja älä unohda perusteita: ylähylly hydraulinen neste ja suodattimet. Ajattele heitä hydraulisen nostosylinterisi elinehtona. Puhdas neste pitää tiivisteet muodossa, pysäyttäen vuodot ja kulumisen, jotka voivat säilyttää suorituskyvyn. Halvan nesteen tai vanhojen suodattimien soittaminen on nopea tapa lyhentää tämän luotettavan hydraulisen nostosylinterin elämää - niin räjähtää vähän täällä, se on sen arvoista.

Kuinka laskea hydraulisylinterin nostokapasiteetti

Selvitä, kuinka paljon hydraulinen sylinteri voi nostaa, ei ole vain jonkin verran matematiikan harjoitusta - se on avain oikean poimimiseen varusteillesi. Käytätkö hydraulista nostosylinteriä saksahisseille, liikuttavat materiaaleja suoraan ylöspäin tai nostamalla autoja, koon saaminen oikealle pitää asiat turvassa, toiminnassa hyvin ja maksamalla enemmän kuin tarvitaan.

Aloita peruskaavasta - ei tarvetta muuttaa sitä. Nostovoima laskee paine -aikoihin sylinterin tehokkaan alueen. Metrisesti se on voima (Newtons) = paine (Pascals) × pinta -ala (neliömetri). Imperialissa se on voimaa (kiloa) = paine (psi) × pinta -ala (neliötuumaa). Saadaksesi alueen, käytä vain π -kertaa (puolet reikän halkaisijasta) neliötä. Oletetaan, että sinulla on raskas hydraulinen nostosylinteri, jonka reikä on 100 mm (eli noin 3,94 tuumaa), joka kulkee 200 baarissa (noin 2 900 psi). Alue olisi 3,14 kertaa (0,05 metriä neliö), mikä on 0,00785 neliömetriä. Kerro tämä 200 × 10⁵ Pascalilla, ja tarkastelet noin 15 700 Newtons of Force - lukuista käsittelemään kovia kuormia.

Seuraavaksi älä unohda aivohalvauksen pituutta. Kuinka korkea sinun on nostettava, riippuu siitä. Olipa kyseessä kompakti hydraulinen nostosylinteri telakka-tasoilla tai pitkävahti-yksittäinen teleskooppihissit, varmista, että aivohalvaus vastaa tarvitsemasi pystysuuntaista liikettä. Liian lyhyt, etkä voi tavoittaa; Liian pitkä, ja tuhlaat tilaa.

Sitten on reaalimaailman tavaroita, jotka leikkautuvat siihen teoreettiseen voimaan-ruumiin, sylinterin kulmaan asennettuna, kuinka nopeasti se liikkuu. Siksi lisäät turvallisuuskertoimen, yleensä 1,2 - 1,5. Pystysuoraan hydrauliseen nostosylinteriin kriittisissä paikoissa, kuten hisseissä tai ilma -alustoissa, tämä ylimääräinen marginaali ei ole valinnainen - se on välttämätöntä pitää asiat turvassa.

Tarkista lopuksi, kuinka sylinteri on asennettu. Tapa, jolla se on kiinnitetty, vaikuttaa siihen, kuinka hyvin se siirtää voimaa. Jos käytät OEM -hydraulista nostosylinteriä mukautetussa asennuksessa, varmista, että kiinnityspisteet voivat käsitellä täyden kuorman taivuttamatta tai kuluttamatta. Tarvitsetko yhden vaikutuksen hydraulisen nostikylinterin pöytien nostamiseen tai kaksoisvaikutteiseen pystysuoraan töihin, Raydafonin tiimimme voi auttaa naulaamaan oikean koon ja asennuksen. Kerro vain kuorma, aivohalvaus ja paine, ja opastamme sinut oikeaan hydrauliseen nostosylinteriin työhön.

Faq

Q1: Mistä tiedän, onko nykyinen sylinterini pienikokoinen työhön?

V: Yleiset merkit sisältävät kyvyttömyyden nostaa koneen nimelliskuormaa, erittäin hidas käyttö, vaikka moottori on korkealla kierrosluvulla tai järjestelmän paineenalennusventtiilin aktivoituna usein normaalin käytön aikana.

Q2: Mitkä ovat männän sisäisen tiivisvuotojen merkit?

V: Ilmeisin merkki on "sylinterin ajele", jossa korotettu kuorma laskee hitaasti ilman mitään ohjaustuloa. Voit myös huomata tehon menetyksen ja normaalin hitaamman sykli-aikojen.

Q3: Voinko vain korvata sylinterini suuremmalla saadaksesi lisää virtaa?

V: Vaikka suurempi poraussylinteri tarjoaa enemmän voimaa, sinun on varmistettava, että loput järjestelmästäsi (pumppu, venttiilit, letkut) voi tarjota riittävän virtauksen. Sinun on myös varmistettava, että uuden sylinterin fyysiset mitat ja kiinnityspisteet sopivat koneellesi. Ota yhteyttä asiantuntijaan, jos olet epävarma.

Q4: Hydraulisylinterini vuotaa päästä, missä sauva tulee ulos. Mitä tämä tarkoittaa?

V: Tämä osoittaa sauvan tiivistyksen vikaantumisen, joka todennäköisesti aiheuttaa pisteytetyn tai vaurioituneen sauvan, saastumisen tai yksinkertaisen kulumisen. EP-TF1304.55.012: n raskaspyyhkijä ja kova kromi-sauva on suunniteltu minimoimaan tämä yleinen ongelma.
