Nylon Spur Gears

Raydafon valmistaa räätälöityjä nailonhammaspyörästöjä PA66-, POM-, UHMWPE-, ABS-, PTFE-, PPS- ja PEEK-materiaaleina omalla tehtaallaan Ningbossa, Kiinassa. Moduulit toimivat M1:stä M12:een ja pidemmälle, tarkkuusluokat DIN6:sta DIN9:ään, valmistettu ISO-, DIN-, ANSI-, JIS-, BS- tai oman piirustuksen mukaan. Kuituvahvistettu PA66 antaa noin 60 % pidemmän käyttöiän kuin tavallinen nylon, ja vaihteet ovat itsevoitelevia – ei öljyämiskohtaa, hiljaisempi käynti ja murto-osa metallin painosta. Prototyypit voidaan työstää ennen työkalujen tekemistä ja siirtää sitten muovaukseen tilavuuden lisäämiseksi. Näytteen toimitusaika on 20 arkipäivää, bulkki 25 päivää, maksu T/T tai L/C, näytehinnat 2–100 USD koosta ja materiaalista riippuen. Tyypillisiä käyttökohteita ovat automaattiset ohjauskoneet, puolijohteiden käsittely, lääketieteelliset laitteet, aurinkoseurantalaitteet, työstökoneet ja pysäköintijärjestelmät. Lähetä piirustus tai näyte tarjousta varten 24 tunnin sisällä.

Nylon Spur Gears – räätälöity ja koneistettu, M1 - M12

Raydafon valmistaa PA-, POM-, UHMWPE-, ABS-, PTFE-, PPS- ja PEEK-nylonhammasvaihteita taajuusmuuttajiin, jotka tarvitsevat hiljaista toimintaa ja ilman voitelua. Moduulit M1-M12 (ja pidemmät), tarkkuus DIN6-DIN9, standardit ISO, DIN, ANSI, JIS ja BS, piirretty tai käännetty näytteestäsi.

Moduulivalikoima
M1 – M12+
Materiaalit
PA / POM / PEEK…
Tarkkuusluokka
DIN6 - DIN9
Näytteen toimitusaika
20 arkipäivää
Suuri toimitusaika
25 päivää
Maksuehdot
T/T, L/C

Mukautetut Nylon Spur Gears - Valmistaja ja toimittaja Kiinassa

Raydafon valmistaa tilauksesta nailonisia hammaspyöriä omassa työpajassaan Ningbossa, Kiinassa, OEM-valmistajille, jotka tarvitsevat tietyn hampaiden määrän, porauksen, navan tai materiaalin luetteloosan sijaan. Lähetä mitoitettu piirustus tai näytelaite, niin me joko leikkaamme tai muovaamme sen sopivaksi, polymeerilaadulla, joka sopii sinun kuormitukseen, nopeuteen ja ympäristöön. Koska hoidamme sekä muovauksen että koneistuksen, sama projekti voi alkaa koneistetusta prototyypistä ja siirtyä muovattuihin tuotantoosiin, kun geometria on korjattu – mikä poistaa työkalujen riskin ensimmäisistä näytteistäsi.

Tyypillisiä ostajia ovat automaattisten kokoonpano- ja ohjauskoneiden, puolijohteiden käsittelylaitteiden, lääketieteellisten laitteiden, työstökoneiden, pysäköintijärjestelmien ja kuljetusvälineiden rakentajat, joissa itsevoiteleva vaihteisto poistaa öljyttymiskohdan huoltoaikataulusta. Jos tarvitset muovisen vaihdeperheen pelkän kantopyörän sijaan, katso kaikkimuoviset varusteetalue; jos velvollisuus on polymeerin ulkopuolella, metallikeinuvaihdesaman tehtaan linja kattaa sen.

Tekniset tiedot ja käytettävissä olevat vaihtoehdot

M1 – M12+Mallivalikoima (M4, M5, M8 ja suurempi tilauksesta)
DIN6 - DIN9Tarkkuusluokat
+60 %Kestää kulutusta kuituvahvisteisella PA66 vs standardi nylonilla

Täydellinen spesifikaatiolomake. Vieritä taulukkoa sivusuunnassa mobiililaitteella lukeaksesi jokaisen rivin.

Tuote Erittely
Mallinumero M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12 jne.
Materiaali PA (nailon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Saatavilla kuituvahvisteista PA66 ja muita lasitäytteisiä laatuja.
Vakio ISO, DIN, ANSI, JIS, BS ja ei-standardi / piirustukseen
Tarkkuusluokka DIN6, DIN7, DIN8, DIN9
Valmistusprosessi Ruiskuvalettu tilavuutta varten; CNC koneistettu polymeerivarastosta prototyyppeihin, pieniin eriin ja kokoihin, joissa työkalut eivät ole perusteltuja
Toleranssi Vahvistettu ominaisuus- ja prosessikohtaisesti tarjousvaiheessa; saavutettava toleranssi riippuu moduulista, seinämän paksuudesta, materiaalista ja siitä, onko osa valettu vai koneistettu
Pintakäsittely Muovattu, rumpukuivattu, höyrykiillotettu tai hiekkapuhallettu; koneistetut osat voidaan viimeistellä piirrokseen
Lisätoiminnot Poraus, kiilaura, napa, säätöruuvin reikä, metallisisäke, navan avaus, asennus akselilla
Pakkaus Muovipussi + laatikko, tai puukotelo isommille määrille ja painaville osille
Maksuehdot T/T, L/C
Tuotannon läpimenoaika 20 arkipäivää näytteille, 25 päivää joukkotilauksille
Näytteitä Mallihintaluokka 2–100 USD koosta ja materiaalista riippuen; näyte asiakkaan maksamasta pikakuljetuksesta
Sovellus Automaattiset ohjauskoneet, puolijohdeteollisuus, yleiset teollisuuskoneet, lääketieteelliset laitteet, aurinkoenergialaitteet, työstökoneet, pysäköintijärjestelmät, suurten nopeuksien rautatie- ja lentoliikennelaitteet ja vastaavat

Huomaa:karkaisu, jyrsintä, hionta, anodisointi ja sinkitys ovat metallivaihteistoprosesseja, eivätkä ne koske polymeerivaihteita. Jos piirustuksessa on määritelty kyseiset käsittelyt, merkitsemme sen ja ehdotamme polymeerivastaavaa – lasitäytteistä laatua, muovattua pintakäsittelyä tai koneistettua muoviosaa – ennen lainaamista.

Oikean polymeerin valinta varusteillesi

YLEISIIN

PA / Nylon 66

Kestävä, iskunkestävä ja luonnollisesti itsevoiteleva. Kuituvahvistettu PA66 tarjoaa noin 60 % pidemmän käyttöiän kuin tavallinen nylon, joten se on oletusasetuksena kokoonpanolinja- ja laitekäytöissä. Se imee kosteutta, joten salli vähäisen mittaliikkeen kosteassa käytössä.

POM

Jäykempi ja mitoiltaan vakaampi kuin nailon kosteudessa, alhainen kitka ja erinomainen työstettävyys. Parempi valinta, jossa keskietäisyyden ja välyksen on pysyttävä ennakoitavissa ja jossa hammaspyörä on koneistettu muotoillun sijaan.

PEEK / PPS

Korkean lämpötilan, lujat tekniset polymeerit korkeissa lämpötiloissa tai kemiallisesti aggressiiviseen käyttöön – puolijohdetyökalut, sterilointisyklit ja käyttölaitteet, jotka näkevät liuottimia tai kuumaa vettä. Korkeammat materiaalikustannukset, joten määritä vain, missä työ vaatii sitä.

UHMWPE / PTFE / ABS

UHMWPE ja PTFE erittäin alhaiselle kitkalle ja liukukosketukselle; ABS, jossa hinta ja ulkonäkö ovat tärkeämpiä kuin kantavuus. Suosittelemme arvosanaa tarkastettuamme kuorman, nopeuden ja ympäristön.

Tuotetiedot

Valokuvia nailonhammaspyörätuotannostamme – valmiit hammaspyörät, hampaiden muoto ja porauksen yksityiskohdat.

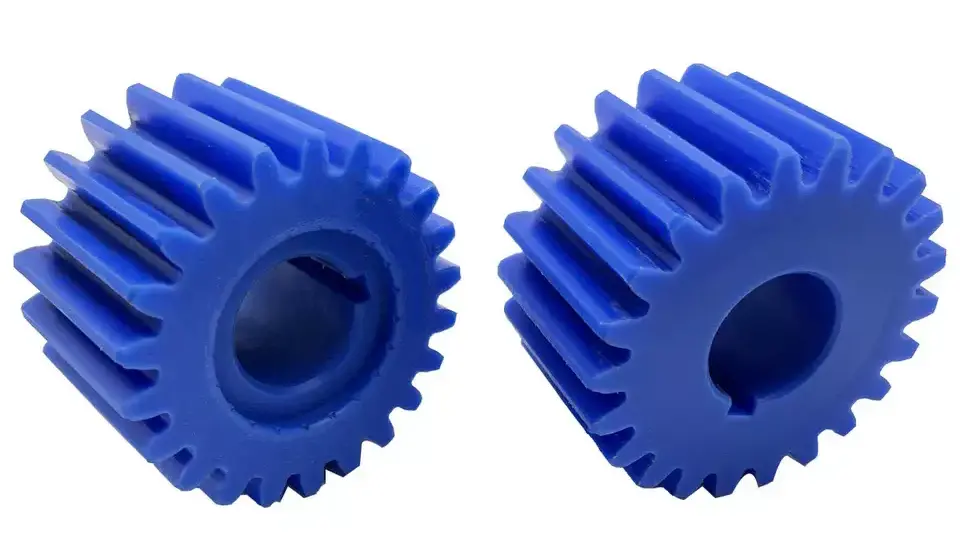

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nylon hammaspyörät – hampaan muoto, napa ja porausyksityiskohta.

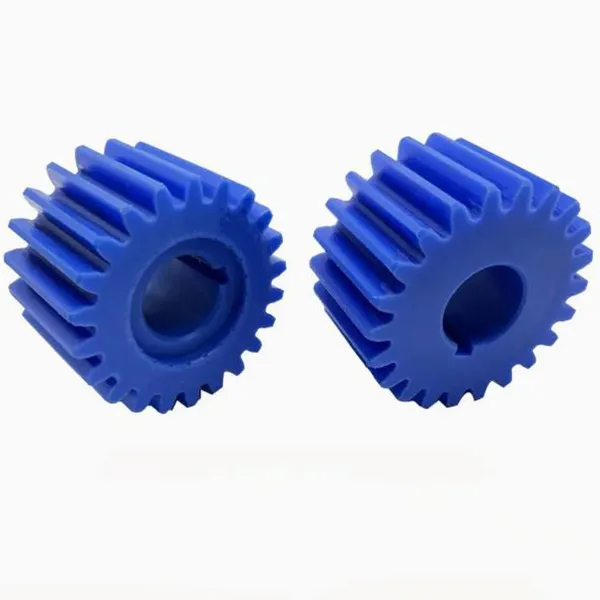

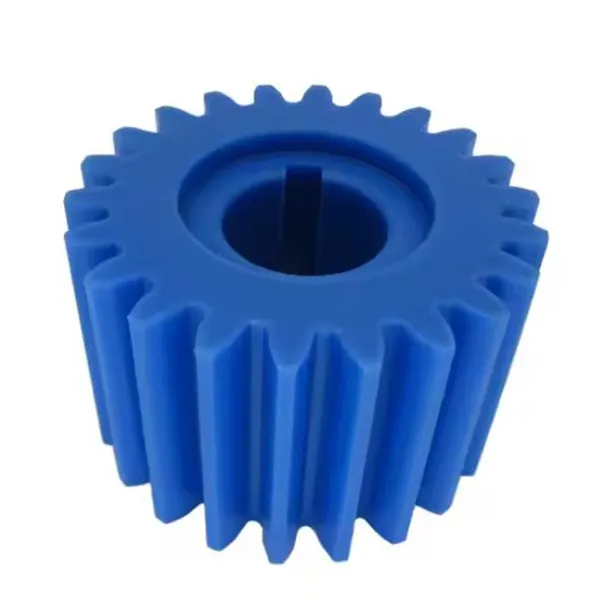

Custom nylon spur gear with precision bore produced to customer drawing
Mittatilaustyönä valmistettu nailonhammaspyörä, joka on koneistettu ja viimeistelty piirustusten mukaan.

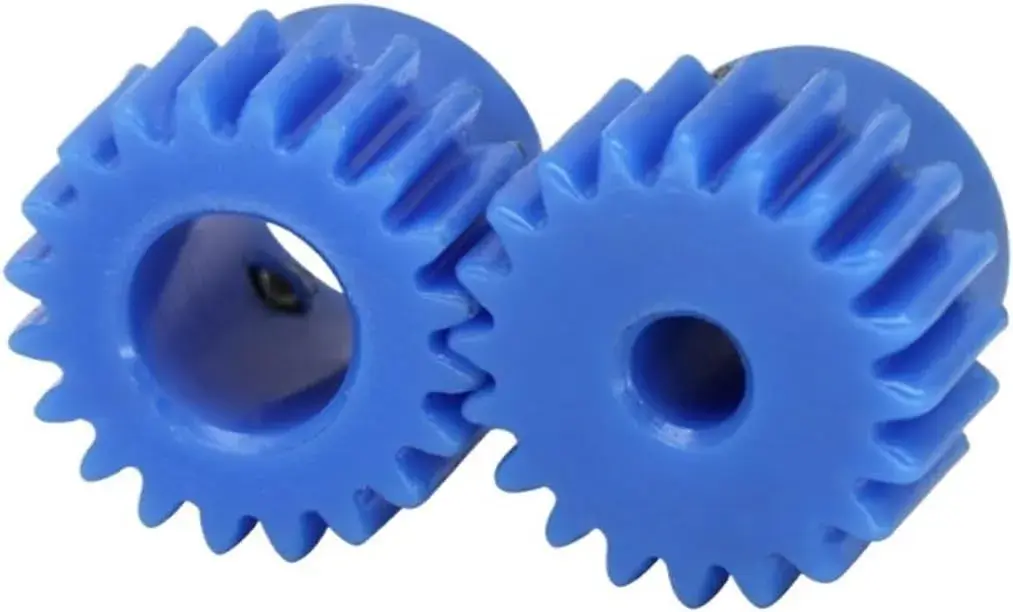

Nylon spur gear set assembled and inspected before packing
Vaihteistosarjat tarkastettu ja koottu ennen pakkaamista.

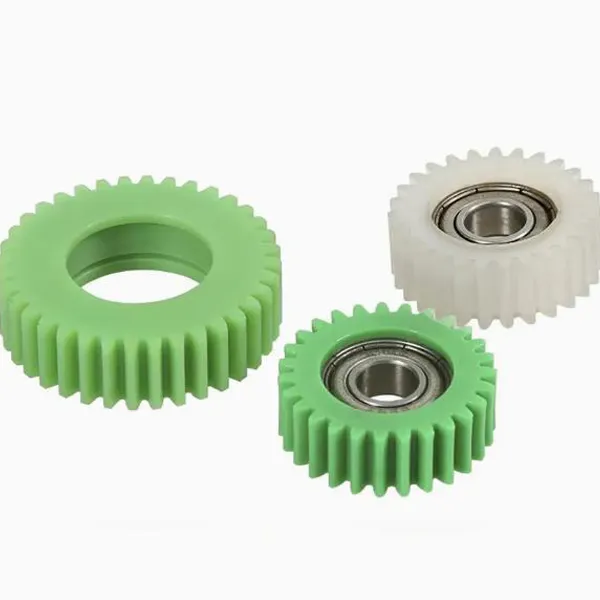

Nylon spur gears in different modules and materials ready for shipment
Samalle asiakkaalle valmistetaan erilaisia ​​moduuleja ja polymeerilaatuja.
Nylon spur gear dimensional inspection before dispatch
Mittatarkastus ennen lähettämistä.

Tärkeimmät edut

  • Itsevoiteleva, ei öljyttymiskohtaaIlman ylläpidettävää voiteluainekalvoa vaihteisto poistaa öljykammion, tiivisteet ja toistuvan huoltotehtävän suunnittelustasi. Tulostimet, annostelijat ja toimistolaitteet toimivat kuukausien päivittäisessä käytössä ilman kuivan metallisen hammaspyöräparin aiheuttamaa hitaa tai melua.
  • Hiljainen materiaaliltaan ja geometrialtaanPolymeeri vaimentaa tärinää teräksen kaltaisen soimisen sijaan, ja kuituvahvisteiset teräslaadut pitävät hampaan muotoa riittävän hyvin pitämään verkon hiljaisena koko erän ajan. Työpajoissa ja toimistolaitteissa melu vähenee selvästi metallivaihteista vaihtamisen jälkeen.
  • Käytä tavallista muovia pidemmälleKuituvahvistettu PA66 antaa noin 60 % pidemmän käyttöiän kuin tavallinen nylon, joten vaihteisto, joka oli aiemmin vaihdettava, voi kestää pitkiä korkeataajuisia käyttöjä kokoonpanolinjalla ja hampaiden pintahäviö on mitätön.
  • Korroosion ja kemikaalien kestävyysNailon ei ruostu, ja se kestää kosteaa, lievästi hapanta ja lievästi emäksistä ympäristöä sekä monia puhdistusaineita. Tämä tekee siitä sopivan pesualueille ja ulkovarusteisiin, joissa pinnoitettu metallivaihteisto hajoaisi lopulta.
  • Murto-osa metallin painostaPieni massa katkaisee käytettävien osien hitausvoimaa, millä on merkitystä kädessä pidettäville laitteille, droneille, kevyille toimilaitteille ja kaikille mekanismeille, joissa jokainen gramma vaikuttaa akun kestoon tai käsittelyyn.
  • Prototyyppi tuotantoon saman katon altaKoneistettujen prototyyppien avulla voit vahvistaa geometrian ennen työkaluihin sitoutumista, minkä jälkeen sama konepaja siirtää osan muovaukseen tilavuuden lisäämiseksi. Säilytät yhden toimittajan, yhden toleranssiviitteen ja yhden tarkastusstandardin kaikkialla.
  • Joustavat materiaalit ja standarditSeitsemän polymeeriperhettä ja viisi vaihteistostandardia (ISO, DIN, ANSI, JIS, BS) tarkoittavat, että sama piirustus voidaan tuottaa laatuluokissa, jota sovelluksesi todella tarvitsee, sen sijaan, että toimittajalla on varastossa.
  • Tehtaan suora hinnoittelu volyymin mukaanMuovaus, koneistus, tarkastus ja pakkaus ovat kaikki talon sisällä, joten sinun ja tuotannon välillä ei ole kaupankäyntimarginaalia, ja yksikkökustannukset laskevat ennustettavasti määrän kasvaessa.

Nylon vs Metal Spur Gears: Kun muovi on oikea valinta

Nylon hammaspyörä ei ole heikompi korvike teräkselle - se on erilainen suunnittelupäätös. Muovi voittaa siellä, missä kuormitus on kohtalainen, nopeus riittävän suuri, jotta melulla on väliä, ja voitelu on kallista tai mahdotonta ylläpitää. Se häviää, kun vääntömomentti on korkea, lämpötila pysyy polymeerin rajan yläpuolella tai tehtävään liittyy jatkuva isku, joka vääristäisi hampaita.

Valitse nyloniaHiljainen käynti, ei voitelua, kevyt, korroosionkestävyys, kohtalainen kuormitus
Valitse metalliSuuri vääntömomentti, korkea lämpötila, voimakas isku, tiukka toleranssi suuressa moduulissa
Valitse molemmatMuoviset hammaspyörät, jotka on yhdistetty teräspyörään – yleinen hiljainen, vähän kuluvaa pari

Käytännössä kestävin järjestely on usein teräs- tai messinkihammaspyörää vasten ajava nailonhammaspyörä: polymeeri kuluu enemmän kuin metalli, verkko pysyy hiljaisena ja metalliosa kantaa suuremman jännityksen. Kerro meille vastinvaihteen materiaali, niin neuvomme välyksen ja keskietäisyyden rajoitusten suhteen, koska muovi ja metalli laajenevat eri tahtia.

Sovellukset

  • Automaattiset ohjauskoneetKokoamis- ja indeksointiasemat
  • PuolijohdeteollisuusKäsittely- ja sijoitusmekanismit
  • Yleiset teollisuuskoneetKuljettimet ja valonvähennysvaiheet
  • Lääketieteelliset laitteetPuhtaat, voitelemattomat käyttölaitteet
  • AurinkoenergialaitteetTrackerin ja toimilaitteen vaihteisto
  • TyöstökoneetSyöttö- ja säätömekanismit
  • PysäköintijärjestelmätAidat ja portit
  • Suurnopeusrautatie- ja ilmailulaitteetSisä- ja apumekanismit

Asiakkaiden suosittelut

DavidPowerTech Machinery, Australia – kokoonpanolinjan voimansiirtoosat

Vaihteiston osien vaihtaminen kokoonpanolinjallamme oli ollut yrityksen ja erehdyksen prosessi; muiden toimittajien aikaisemmat vaihteet olivat joko meluisia tai kuluneet nopeasti. Teimme koetilauksen näille nylon hammaspyörille ja ero oli välitön – työpajasta tuli huomattavasti hiljaisempi, ja yli kahden kuukauden intensiivisen ajon jälkeen hampaiden pinnat eivät juurikaan kuluneet. Tuotteen ulkopuolella erottui prosessi: materiaalikysymyksiimme vastattiin yksityiskohtaisesti, lähetyksen mukana tuli tarkastusraportti, ja kun rankkasade uhkasi toimitusta, otettiin yhteyttä rahdinkuljettajaan ja järjestettiin asia uudelleen niin, että vaihteet saapuivat ehjinä.

MichaelLaitteiston päivitysprojekti

Kun päivitin laitteitani, vertasin monia varustetoimittajia ja valitsin Raydafonin. Valmiit vaihteet vastasivat tarkasti piirustusta, puhtaalla hammasprofiililla ja ilman välähdystä, ja asennuksen jälkeen kone toimi tasaisesti huomattavasti vähemmän tärinällä. Olin huolissani siitä, kestääkö nylon, mutta yli kuukauden intensiivisen käytön jälkeen muodonmuutoksia ei ole ollenkaan. Jopa myöhään tulleisiin tiedusteluihin vastattiin nopeasti, mikä sai minut pysymään heidän luonaan.

LisaStudiolaitteet, pienet mekanismit

Tarvitsin yhteensopivia vaihteita pieniin laitteisiin studiossani ja vertailin vaihtoehtoja verkossa pitkään. Olin hieman hermostunut, koska hinta oli halvempi kuin joillain merkeillä, mutta osat saapuivat sileinä pinnoina, ilman purseita ja säännöllisen hampaan muotoisia, ja asennus sujui ilman asennusongelmia. Käytössä laitteen melu väheni selvästi ja se on toiminut yhtäjaksoisesti yli kymmenen päivää ilman kulumista tai tukoksia.

Ostajan UKK

  • Voitko tehdä nailonista kantopyörän piirustukseeni tai näytteestä?Kyllä. Lähetä mitoitettu piirustus tai näytevaihteisto moduulilla, hammasmäärällä, porauksella, pinnan leveydellä ja materiaalilaadulla. Vahvistamme, soveltuuko osa muovaukseen tai koneistukseen, tarjoamme molemmat tarvittaessa ja pystymme valmistamaan koneistetun prototyypin ennen työkalujen tekemistä.
  • Mikä materiaali minun pitäisi valita - PA, POM vai PEEK?PA (nylon 66) on yleiskäyttöinen valinta, ja kuituvahvistettu PA66 antaa noin 60 % pidemmän käyttöiän kuin tavallinen nylon. POM sopii sovelluksiin, joissa mittavakaus ja välyksen hallinta ovat tärkeämpiä kuin iskunkestävyys. PEEK tai PPS on tarkoitettu korkeaan lämpötilaan tai kemiallisesti aggressiiviseen käyttöön. Kerro meille kuorma, nopeus ja ympäristö, niin suosittelemme sellaista.
  • Mitä toleranssia voit pitää muovisessa vaihteessa?Se riippuu ominaisuuksista, moduulista, seinämän paksuudesta, materiaalista ja siitä, onko osa valettu vai koneistettu – koneistetuilla osilla on tiukempi toleranssi kuin valetuilla. Ilmoita kokoonpanotarpeesi keskietäisyys ja välys, niin varmistamme ennen lainaamista, mikä on saavutettavissa.
  • Tarvitseeko vaihteisto voitelua?Ei normaalissa työssä; nylon ja POM ovat itsevoitelevia. Suurinopeuksisessa tai raskaasti kuormitetussa jatkuvassa käytössä pieni määrä yhteensopivaa rasvaa voi pidentää käyttöikää, ja kerromme sen tarjousvaiheessa, jos velvollisuutesi hyötyy siitä.
  • Mitkä ovat näytteesi, toimitusaika ja maksuehdot?Näytteet hinnoitellaan 2–100 USD koosta ja materiaalista riippuen, ja asiakas maksaa pikakuljetuksen. Näytteen toimitusaika on 20 arkipäivää ja massatuotanto 25 päivää. Maksuehdot ovat T/T tai L/C ja pakkauksessa muovipussi plus kartonki tai puulaukku suuremmille määrille.
  • Voitko toimittaa vastaavan hammaspyörän sekä nailonvarusteet?Kyllä. Verkon molempien puoliskojen toimittaminen yhdestä konepajasta tarkoittaa, että välys, keskietäisyys ja hampaiden muoto sovitetaan yhteen suunnitteluvaiheessa sen sijaan, että niitä säädettäisiin paikan päällä. Lähetä paripiirustus tai tarvitsemasi kuorma ja suhde, niin lainaamme molemmat osat.

Aiheeseen liittyvät tuotteet ja lisätietoa

Pyydä tarjous Nylon Spur Gear -tarjouksesta

Lähetä moduuli, hammasluku, reikä, pinnan leveys, materiaalilaatu ja määrä – tai piirustus tai näyteosa. Vahvistamme valetun tai koneistetun tuotannon, toleranssikyvyn ja hinnan ja vastaamme 24 tunnin kuluessa.

Lähetä kysely nyt

* Kulumis-, toleranssi- ja läpimenoaikaluvut viittaavat vakiotuotantoolosuhteisiin ja vahvistettuihin piirustuksiin. Materiaalilaadusta, kosteudesta johtuvien mittamuutosten sallimisesta ja vastinvaihdemateriaalista tulee sopia ennen tilausta.
