PGA-sarjan kairavetoinen planeettavaihteisto syöttösekoittimelle
  • PGA-sarjan kairavetoinen planeettavaihteisto syöttösekoittimellePGA-sarjan kairavetoinen planeettavaihteisto syöttösekoittimelle
  • PGA-sarjan kairavetoinen planeettavaihteisto syöttösekoittimellePGA-sarjan kairavetoinen planeettavaihteisto syöttösekoittimelle

PGA-sarjan kairavetoinen planeettavaihteisto syöttösekoittimelle

PGA-sarjan kairakäyttöiset planeettavaihteistot on rakennettu TMR-rehusekoittimille ja rehusyöttölaitteille, joita käytetään traktorin 540 rpm:n voimanoton avulla. Jatkuva vääntömomentti on välillä 3 810 N·m (PGA-502) - 42 000 N·m (PGA-4203/4204), suhteilla 11,1:1 - 662,8:1 ja standardinmukaisilla 1"3/8 Z6- tai 1"3/4 Z20-sisääntuloilla. Hammaspyörät ja akselit ovat erittäin lujaa seosterästä, kaasuhiiletetty noin HRC58 hampaiden pinnan kovuuteen; yksiosaisessa valurautakotelossa on kaksoistiiviste IP65-luokkaan pölyä, lietettä ja pesua varten. Valmistaja Raydafon omassa ISO 9001 -pajassaan Ningbossa, Kiinassa, OEM-sekoittimien rakentajille ja tilalle ja jälleenmyyjille. Mittasuhteet, ulostulolaipat ja asennuspinnat piirustuksen mukaan. Lähetä mikserimallisi tai piirustus vahvistettua valintaa ja tarjousta varten 24 tunnin sisällä.

PGA-sarjan kairavetoinen planeettavaihteisto syöttösekoittimelle

540 rpm PTO-käyttöinen planeettavähennys TMR-sekoittimiin ja rehusyöttölaitteisiin, joka tuottaa 3 810–42 000 N·m jatkuvan vääntömomentin suhteilla 11,1:1 - 662,8:1. Valurautainen kotelo, hiiletystä seosteräksestä valmistettu vaihteisto, kaksoistiiviste ja IP65-suojaus päivittäiseen työhön pölyssä, mudassa ja pesussa.

  • 3 810–42 000Jatkuva vääntömomentti (N·m)
  • 11,1:1–662,8:1Saatavilla olevat suhteet
  • 540 rpmNimellistulonopeus
  • IP65Suoja pölyltä ja vedeltä

PGA-sarjan kairavetoinen planeettavaihteisto syöttösekoittimille ja TMR-vaunuille

PGA-sarja on ruuvin käyttöyksikkö, joka sijaitsee traktorin voimanoton ja rehusekoittimen sekoitusruuvin välissä. Traktorin 540 rpm:n syöttö alennetaan planeettavaiheen kautta matalalle, suurelle vääntömomentille, jota kaira tarvitsee nostaakseen ja taittaakseen säilörehun, heinän ja tiivisteen pysähtymättä. Koska kuormitusrata on jaettu useiden planeettavaihteiden kesken, veto pysyy riittävän kompaktina pultatakseen sekoittimen etu- tai sivulevyyn, samalla kun se tuottaa jatkuvan vääntömomentin 3 810 N·m:stä pienimmässä mallissa 42 000 N·m:iin suurimmassa.

Raydafon rakentaa PGA-sarjan omassa konepajassaan Ningbossa, Kiinassa ISO 9001 -laatujärjestelmän mukaisesti ja toimittaa sen rehusekoittimien ja ruokintalaitteiden valmistajille OEM-yksikkönä sekä jälleenmyyjille vaihtovaihteistona. Jos koneesi on voimanottokäyttöinen, yhdistä se aNivelakseli syöttösekoittimiin; jos sekoittimesi käyttää viisteportaista planeettatason sijasta, vertaasyöttösekoittimen vaihteistoalueella samalla sivustolla.

Mikä on Auger Drive -planeettavaihteisto ja miten se toimii?

Kierukkakäyttöinen planeettavaihteisto on koaksiaalinen vähennysyksikkö, jossa aurinkopyörä käyttää useita planeettavaihteita, jotka pyörivät rengaspyörän sisällä planeettakannattimen kantamana. Vääntömomentti välittyy siksi useiden hammaskoskettimien kautta kerralla yhden parin sijaan, minkä vuoksi planeettayksikkö voi kantaa raskaan sekoittimen kuorman lyhyessä, pyöreässä kotelossa ja miksi se kestää iskua, joka syntyy, kun täysi kaira käynnistyy jäätyneessä tai tiivistetyssä rehussa.

Rehusekoittimessa järjestys on suoraviivainen: traktorin voimanotto nopeudella 540 rpm, planeettavähennys noin 5-50 rpm:iin ruuvin akselilla ja vääntömomentin moninkertaistaminen, joka antaa suhteellisen pienen traktorin kääntää suuren sekoitusruuvin. Siksi PGA-sarjan valitsevat pientraktoreita käyttävät maatilat – vaihteisto, ei traktori, antaa ylimääräisen kääntövoiman. Sama periaate pätee säilörehu- ja biokaasulaitosten syöttölaitteisiin, joissa jatkuva hidas pyöriminen on tärkeämpää kuin huippunopeus.

Tekniset tiedot ja mallivalikoima

Kaikkien mallien syöttönopeus on 540 rpm. Vieritä taulukkoa sivusuunnassa nähdäksesi kaikki sarakkeet.

Malli Jatkuva vääntömomentti (N·m) Suurin vääntömomentti (N·m) Suhde i Tuloakseli
Yksivaiheiset ja kaksivaiheiset mallit
PGA-502 3,810 7,620 12.36-15.51 1"3/8 Z6
PGA-1002/3 8 500 17 000 16.8-30.6 1"3/4 Z20
PGA-1202 11 600 23 200 11.1-19.4 1"3/4 Z20
PGA-1602/3 15 700 31 400 13.4-47.5 1"3/4 Z20
PGA-1702/3 15 700 31 400 13.4-47.5 1"3/4 Z20
PGA-2102/3 21 000 47 000 12.1–62.1 1"3/4 Z20
PGA-2502 23,780 48 000 13.6-23.6 1"3/4 Z20
PGA-3003/4 30 760 61,520 25.7–84.4 1"3/4 Z20
PGA-4203 42 000 142 000 27.8–91.4 1"3/4 Z20
Suurisuhdemallit suuriin pystysekoittimiin ja biokaasun syöttölaitteisiin
PGA-1603 15 700 31 400 24.4–116.9 1"3/4 Z20
PGA-1703 15 700 31 400 24.4–116.9 1"3/4 Z20
PGA-2103 21 000 47 000 31.8–126.5 1"3/4 Z20
PGA-2503 23,780 48 000 35,7–142,2 1"3/4 Z20
PGA-3004 30 760 61,520 97,4–612,3 1"3/4 Z20
PGA-4204 42 000 142 000 105,4–662,8 1"3/4 Z20
  • Max vääntömomentti on ajoittainen huippu, jonka vaihteisto hyväksyy kuormitetun kairan käynnistyksen aikana; jatkuva vääntömomentti on keskeytymättömän sekoituskäytön arvo.
  • Esitetyt tuloakselivaihtoehdot ovat vakiomuotoisia 1"3/8 Z6 ja 1"3/4 Z20 voimanottoprofiileja. Muut rihlat, porauskoot ja ulostulolaipan mitat voidaan työstää piirustuksesi mukaan.
  • Tietylle kehykselle listatun alueen ulkopuolella olevat suhteet voidaan joskus saavuttaa yhdistämällä vaiheita – lähetä vaadittu lähtönopeus, niin me vahvistamme.

Kuinka valita oikea PGA-malli mikserillesi

  1. Sovita runko traktorin tehoon ja kairan kokoon.Pienet 40–80 hv sekoittimet käyttävät yleensä PGA-502:ta tai PGA-1002/3:a; keskitason 80–150 hv TMR-vaunuissa käytetään tyypillisesti PGA-1602/3 - PGA-2502; suuret pystysuuntaiset sekoittimet ja biokaasusyöttimet siirtyvät PGA-3004:ään tai PGA-4204:ään asti.
  2. Tarkista jatkuva vääntömomentti tehtäviisi nähden.Vertaa sekoittimen tarvittavaa ruuvin vääntömomenttia taulukon jatkuvaan lukuun, ei huippulukuun. Huippuarvo on varaa käynnistykselle, ei toimiva luokitus.
  3. Vahvista tuloakseli.Useimmat Euroopan ja Pohjois-Amerikan traktorit käyttävät 1" 3/8 Z6 nopeudella 540 rpm, kun taas suuremmat koneet käyttävät 1" 3/4 Z20. Väärä spline on yleisin näkemämme tilausvirhe.
  4. Tarkista kiinnitys ja öljytaso.Vahvista pulttikuvio, ulostulolaippa ja öljyntäyttöaukon asento sekoittimen runkoa vasten niin, että yksikkö on ohjeessa määritellyssä kulmassa.
  5. Suunnittele huoltoväli.Käytä käsikirjassa ilmoitettua öljylaatua ja vaihtoväliä; voimme toimittaa lähetyksen mukana kirjallisen huoltoaikataulun, jos huoltotiimisi tarvitsee sellaisen takuukirjanpitoa varten.

Etkö ole varma, mikä kehys sopii? Lähetä sekoittimen merkki, ruuvin halkaisija, traktorin hevosvoimat ja tarvittava ruuvin nopeus – insinöörimme vahvistavat mallin ja suhteen ennen tilaamista.

Tuotetiedot

Molemmissa alla olevissa kuvissa on valmistamamme PGA-sarjan yksikkö: koottu vaihteisto valukoteloineen ja voimanottotuloineen sekä asennustarkistuksissa käytetty mittapiirustus.

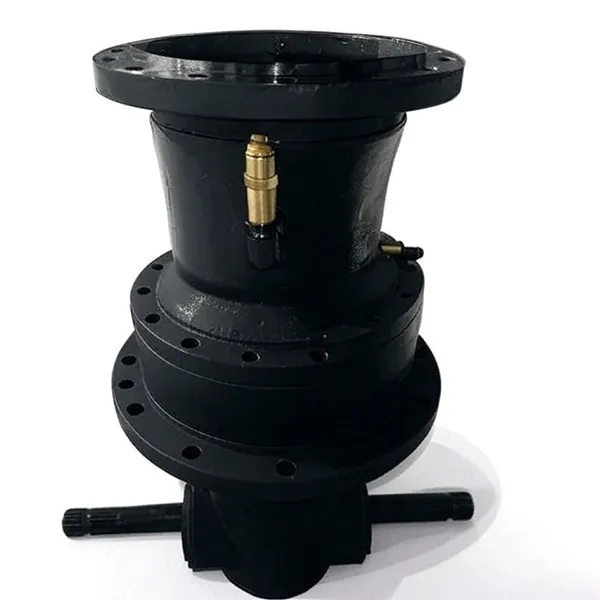

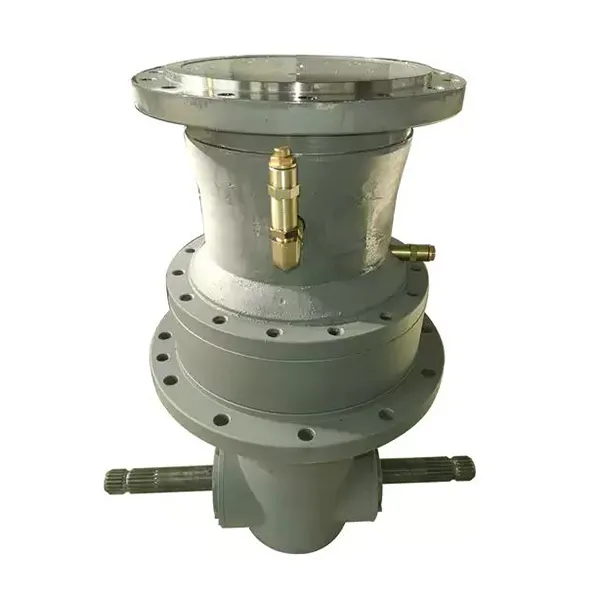

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
PGA-sarjan kairakäyttöinen planeettavaihteisto — valurautainen kotelo, planeettaalennusaste ja voimanottoakseli.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
PGA-sarjan syöttösekoittimen planeettavaihteiston ääriviivat ja asennusmitat.

Materiaalit, tiivistys ja rakennuslaatu

Vaihteet ja lämpökäsittely

Hammaspyörät ja akselit on koneistettu erittäin lujasta seosteräksestä ja kaasuhiiletetty, minkä jälkeen ne sammutetaan noin HRC58:n hampaiden pinnan kovuuteen, kun taas ydin pysyy riittävän lujana vaimentaakseen iskuja. Tämä yhdistelmä antaa PGA-sarjalle sen kulumiskestävyyden hankaavassa säilörehussa ja toistuvien kuormattujen käynnistysten sietokyvyn, ja se on syy, miksi samaa runkoa voidaan tarjota laajalla suhdealueella muuttamatta ulkoista kuorta.

Kotelo ja tiivistys

Kotelo on yksiosainen valurautarunko, joka pitää laakerin reiät samankeskisinä ja vaimentaa valmistetun kotelon välittämää tärinää. Kaksoistiiviste tulo- ja lähtöpäissä pitää voiteluaineen sisällä ja pitää pölyn, lietteen ja huuhteluveden poissa, mikä antaa yksikölle IP65-suojaustason. Rasvanipat ja öljyn täyttöpiste on sijoitettu siten, että rutiinihuolto voidaan tehdä sekoittimen ollessa työasennossa.

Testaus ennen lähettämistä

Jokainen vaihteisto ajetaan ja tarkastetaan ennen pakkaamista: tyhjäkäynti varmistaakseen tasaisen pyörimisen ja öljytiivistyksen, välyksen ja kosketuskuvion tarkastus vaihteistossa sekä tulouran ja ulostulolaipan lopputarkastus. Testipöytäkirjat voidaan liittää lähetysasiakirjoihin, kun projektisi vaatii dokumentoitua näyttöä.

Tärkeimmät edut rehusekoittimen käyttäjille

  1. Pienemmät polttoainekustannukset.Korkea voimansiirron hyötysuhde tarkoittaa, että voimanoton ja ruuvin välillä menetetään vähemmän tehoa, mikä vähentää polttoaineen kulutusta noin 30 % vastaavalla sekoitustyöllä.
  2. Nopeampi käynnistys, ei esilämmitystä.Vaihteisto saavuttaa nopeasti toimintakuntoisen tilan, joten varhaisen aamun erät ja täyttöseokset eivät vaadi pitkää lämmittelyä.
  3. Vakaa nopea sekoitus.Tarkkuusvaihteisto pitää kairan nopeuden tasaisena heinän, säilörehun ja rikasteen läpi, joten annos sekoittuu tasaisesti kerrostumisen sijaan.
  4. Tasaisempi, pidempi ajo.Symmetrinen planeettarakenne tasapainottaa voimansiirtovoimaa vähentäen juuttumiskuormia ja mekaanista kulumista koko voimansiirrossa.
  5. Automaattinen välityksen vaihto kuormituksen alaisena.Yksikkö käynnistyy suuren vääntömomentin tilassa, joka hajottaa tiivistetyn tai jäädytetyn rehun, ja vaihtaa sitten nopeampaan tilaan loppu erän osalta.
  6. Toimii pienten traktoreiden kanssa.Vääntömomenttivahvistuksen ansiosta pienempi, halvempi traktori voi ajaa samaa kairaa, jolloin isommat koneet vapautuvat muihin peltotöihin.
  7. Pidempi voimanoton käyttöikää.Alhainen käynnistysmomentti vähentää traktorin voimanoton ja akselikytkimen iskuja ja pidentää kytkimien vaihtovälejä 2–3 kertaa.
  8. Hiljaisempi, vakaampi toiminta.Monihammasliitos vaimentaa voimansiirron tärinää, alentaa melua ja kiinnikkeiden löystymisen riskiä.
  9. Helpompi toiminta.Automaattinen vaihtaminen vähentää manuaalista puuttumista, joten kuljettaja tarkkailee annosta ja konetta vaihteiston sijaan.
  10. Dokumentoitu laatu.ISO 9001 tuotanto, koneistettu ja koottu omassa tehtaassamme, varaosilla ja teknisellä tuella toimituksen jälkeen.

Yllä olevat polttoaineen säästö- ja huoltoväliluvut perustuvat vaihteistomme suunnitteluun ja tyypilliseen syöttösekoittimen käyttöön. todelliset tulokset riippuvat traktorista, annoksesta ja käyttöolosuhteista.

Saatavilla olevat kokoonpanot ja asennus

PGA-sarja toimitetaan kiinteänä, kompaktina planeettavaihteistona, joka kiinnitetään kolmeen yleiseen sekoitinkokoonpanoon. Kerro meille, kumpaa rakennat tai käytät, ja ulostulolaippa, asennuspinta ja öljyntäyttöasento asetetaan vastaavasti.

Kuorma-autoihin asennettavat sekoittimet

Kuorma-auton moottorin voimanotto tai hydraulimoottori vaihteiston kautta, kotelo asennettuna sekoittimen etulevyyn.

Itseliikkuvat koneet

Vaihteisto asennettu liikkuvaan alustaan, jossa vähävärinen planeettarakenne suojaa vaihteistoa matkaiskuilta.

Kiinteät ja kiinteät sekoittimet

Jatkuva päivystys biokaasulaitoksissa, syöttökeskuksissa ja kiinteissä TMR-asennuksissa, joihin voidaan suunnitella öljyn jäähdytys ja huoltoon pääsy.

Sovellukset

PGA-sarja pyörittää rehusekoittimia ja biokaasulaitosten syöttöjärjestelmiä. Tyypillisiä asennuksia ovat:

  • Pysty- ja vaakasuuntaiset TMR-rehusekoittimet ja ruokintalaitteet
  • Ruuvi- ja ruuvikuljettimet rehukeskuksissa ja maatilan rehukeittiöissä
  • Säilörehun ja oljen sekoituslinjat, joissa tiivistetty materiaali on rikottava
  • Biokaasulaitoksen raaka-ainesekoittimet ja annosteluruuvit jatkuvassa käytössä
  • Kuivikkeiden ja kuivikkeiden levittimet käyttävät samaa ruuvikäyttöperiaatetta
  • Vanhojen muiden merkkien sekoittimien kuluneiden vaihdelaatikoiden jälkiasennus

Jos koneesi ei ole tässä luettelossa, kuvaile sovellus ja käyttösuhde. Kiinteään biokaasusyöttimeen sopiva vaihteisto saattaa vaatia erilaisen öljymäärittelyn tai asennuskulman kuorma-autoon asennettavalle TMR-vaunulle.

Asiakkaiden arvostelut

★★★★★

Robert MartinezPipeline and Site Equipment Contractor, Houston, USA

Käytimme näitä planeettavaihteistoja Gulf Coastin putkilinjatyössä, jossa suolasuihku ja jatkuva tärinä ovat normaaleja. Kuuden kuukauden jatkuvan käytön aikana yksiköt pysyivät vakaina ilman mitattavissa olevaa muutosta hammaspyörien kytkentätarkkuudessa. Ne käyttävät nyt hitsausasennoitintamme pitäen varren vakaana myös epätasaisella vuorovedellä. Seuraavaa putken vaihetta varten ne ovat hyväksyttyjen toimittajaluettelossamme.

★★★★★

Sophie DuboisTuotantopäällikkö, Automotive Parts Plant, Lyon, Ranska

Kaksi vuotta meistolinjallamme ja paikannustarkkuus pysyy edelleen ±0,02 mm:n sisällä, jopa ohuella alumiinilevyllä. Ensimmäisen läpiajon tuottomme parani noin 15 % näihin laitteisiin vaihdon jälkeen, eikä vaihteistot ole tarvinneet muuta kuin aikataulun mukaiset öljynvaihdot.

★★★★★

Marco RossiKunnossapidon ostaja, tekstiilikoneet, Italia

Olin huolissani jännite-erosta Euroopan ja Kiinan välillä, ja heidän insinöörinsä laativat sopeutumissuunnitelman yhdessä yössä ja toimittivat kaksijännitteisen ohjausmoduulin. Puulaatikossa oli jopa oikea voiteluaine ja italialainen huolto-opas paikallisella varaosakontaktilla. Asennusliitäntä vastasi tarkasti kutomakoneemme käyttöakselia ilman aksiaalista liikettä käyttöönoton aikana.

Ostajan UKK

  • Mikä PGA-malli sopii rehusekoittimeeni?Yhdistä traktorin hevosvoimat, ruuvin halkaisija ja tarvittava ruuvin nopeus jatkuvaan vääntömomenttikolonniin: 40–80 hv:n sekoittimet ottavat yleensä PGA-502:n tai PGA-1002/3:n, 80–150 hv:n TMR-vaunut PGA-1602/3:sta PGA-2502:een ja suuret pystysekoittimet tai biokaasusyöttimet PGA-0-0-40. Lähetä meille sekoittimesi tiedot, niin vahvistamme mallin ja suhteen.
  • Mitä eroa on jatkuvan vääntömomentin ja maksimivääntömomentin välillä?Jatkuva vääntömomentti on keskeytymättömän sekoituksen arvo; max vääntömomentti on ajoittainen huippu, jonka yksikkö hyväksyy, kun ladattu ruuvi käynnistyy. Kokoa vaihteisto jatkuvan kuvan mukaan ja käsittele huippua käynnistyskorkeudena.
  • Minkä voimanoton akselin tarvitsen?Vakiovarusteet ovat 1"3/8 Z6 useimmille 540 rpm traktoreille ja 1"3/4 Z20 isommille koneille. Jos voimanottosi on erilainen ura, poraus tai koko, lähetä piirustus, niin koneistamme syötteen sopivaksi.
  • Onko vaihteisto suojattu pölyltä ja vedeltä?Kyllä. Valurautaisessa kotelossa on kaksoistiiviste tulo- ja lähtöpäissä IP65-suojausluokkaan asti, joka kattaa pölyn, lietteen ja huuhteluolosuhteet maatilan päivittäisessä käytössä.
  • Voinko tilata mukautetun suhteen, laipan tai kotelon viimeistelyn?Kyllä. Raydafon koneistaa vaihteet ja kokoaa yksiköt omassa tehtaassaan, joten mukautetut mittasuhteet, ulostulolaipat, asennuspinnat, öljyn täyttöasennot ja maalipinnat tuotetaan piirustusten mukaan OEM-ohjelmia varten.
  • Entä toimitusaika, varaosat ja takuu?Vakiokehykset toimitetaan lyhyellä aikataululla ja mukautetut yksiköt noudattavat vahvistettua piirustusta. Varavaihdesarjat, tiivisteet ja laakerit ovat saatavana erikseen, ja takuuehdot on ilmoitettu tarjouksessa. Lähetä määrä ja toimitusportti kiinteään hintaan 24 tunnin sisällä.

Aiheeseen liittyvät tuotteet ja lisätietoa

Raydafon toimittaa koko voimansiirron syöttösekoittimen ympärille, joten voit tilata vaihteiston, akselin ja kytkimet yhdeltä tehtaalta ja yhdestä tarkastusstandardista:

Pyydä PGA-sarjan vaihteistotarjous

Lähetä sekoittimen malli tai piirustus, traktorin hevosvoimat, tarvittava ruuvin nopeus ja toimitusportti. Insinöörimme vahvistavat rungon, suhteen ja tuloakselin ja vastaavat sitten kiinteällä hinnalla 24 tunnin kuluessa.
