Muoviset kartiohammaspyörät

Raydafon valmistaa muovisia kartiohammaspyörästöjä Ningbossa, Kiinassa, valettuina POM:sta ja nailonista suorakulmakäyttöihin. Vakiosuhteet ovat 1:1, 2:1, 3:1, 4:1 ja 5:1; sävelkorkeusmoduulit M0,25 - M1; hampaiden määrä 10-60; reiän halkaisijat 3,0 - 10,0 mm; ulkohalkaisijat 8,7 - 60,4 mm; käyttölämpötila −40 °C - +80 °C. Osanumeroita ovat GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GBBS1M51205, GBBS201M51205 GB1M512* ja GB1M512BS*. BS-liite osoittaa messingistä sisäosaa ja säätöruuvia. Tärkeää: GB1M512* ja GB1M512BS* sopivat vain 60-hampaisen kartiohammaspyörän kanssa, eivätkä ne ole yhteensopivia muiden vaihteiden kanssa. Valettu hampaiden geometria antaa hiljaisen, tiiviin verkon; polymeeri on itsevoitelevaa ja kemikaaleja kestävää. Mukautettu moduuli, hampaiden lukumäärä, poraus, napa ja materiaaliluokka piirrettävissä; tarjous 24 tunnin sisällä.

Muoviset kartiohammaspyörät – muokattu POM & Nylon, M0,25 - M1

Suorakulmaiset vetopyörät pienille tarkkuusmekanismeille: täysi suhde 1:1 - 5:1, 10 - 60 hammasta, valettu POM:sta tai nailonista, valinnaisella messinkipalalla ja säätöruuvilla. Riittävän hiljainen kahvinkeittimille ja tulostimille, riittävän kevyt akkukäyttöisille laitteille ja toimitetaan piirtämiseen kaikkialla maailmassa.

  • 1:1 – 5:1Vakiosuhteet
  • M0.25 – M1Pitch-moduuli (mod)
  • 10-60Hammasmäärät saatavilla
  • -40 - +80 °CKäyttölämpötila

Muoviset kartiohammaspyörät suorakulmaisiin käyttöihin – räätälöity POM ja nailon

Muovinen kartiohammaspyörä kääntää vetoa 90 astetta käyttämällä muotoiltuja polymeerihampaita leikattujen metallisten hampaiden sijaan. Tämä yksittäinen muutos poistaa voitelun tarpeen, vähentää parin painoa ja tekee verkosta huomattavasti hiljaisemman – minkä vuoksi järjestely näkyy kahvinkeittimissä, tulostimissa, verhomoottoreissa, robottiimurissa ja pienissä kauko-ohjattavissa ajoneuvoissa. Raydafon valmistaa tätä perhettä sekä valmistajana että toimittajana omasta tehtaastaan ​​Ningbossa, Kiinassa, joten sinun ja muovauskoneen välillä ei ole kauppamarginaalia.

Räätälöinti kattaa parametrit, jotka yleensä ratkaisevat, sopiiko hammaspyörä: moduuli, hampaiden lukumäärä, porauksen halkaisija, navan ja ulokkeen mitat, suhde ja itse polymeeri. Lähetä piirustus, mallivaruste tai vaikka valokuva mitoineen, niin vahvistamme lähimmän vakioosan tai tarjoamme uuden työkalun. Saman työpajan vastaavia tuotteita ovat mmmuoviset varusteetalue,muovinen kierrevaihteistoperhe rinnakkaisakselikäytöille ja metallillekartiohammaspyörälinja, jossa vääntömomentti ylittää polymeerin kantaman määrän.

Muoviset kartiohammaspyörän tekniset tiedot

  • VakiomittaviittausΦ12 mm (saatavana myös alla olevassa taulukossa luetelluissa kooissa)
  • Pitch-moduuli (mod)M0,25, 0,5 ja 1,0 vakioosien valikoimassa
  • Materiaalin tyyppiMuovi - POM, nylon (PA) tai asiakkaan pyynnöstä
  • Suhteet1:1, 2:1, 3:1, 4:1, 5:1
  • Käyttölämpötila−40 °C - +80 °C
  • Valinnaiset ominaisuudetMessinkiosa, säätöruuvi, mukautettu poraus ja napa
  • RäätälöintiModuuli, hammasluku, reikä, ulokkeen pituus, hampaan leveys, materiaaliluokka

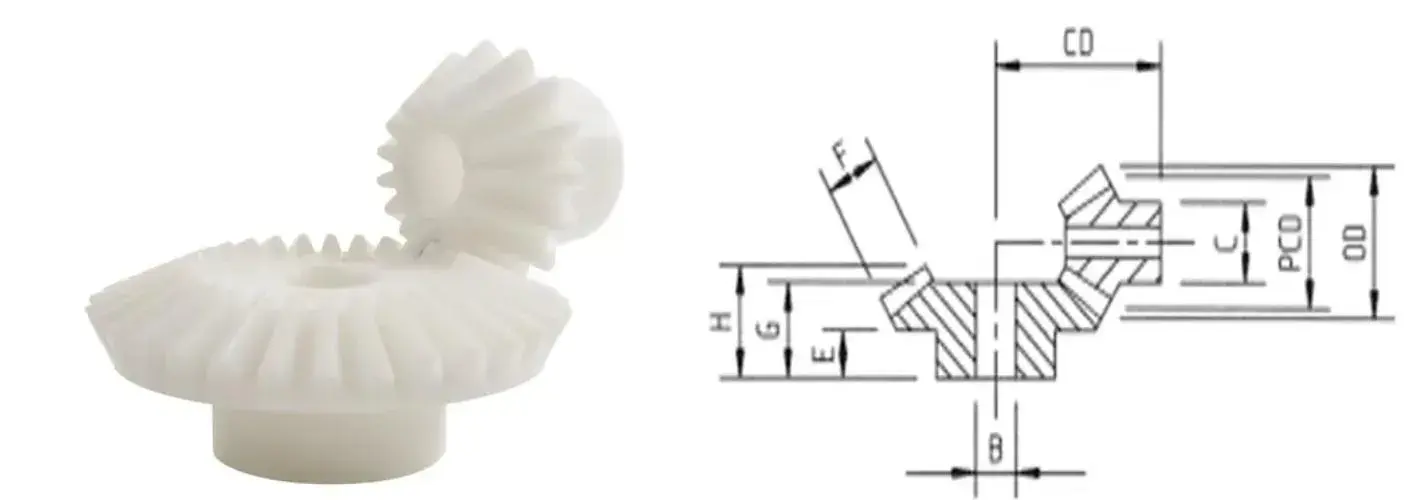

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Muovisen kartiohammaspyöräperheen vertailugeometria — alla olevat mittakirjaimet vastaavat tätä piirustusta.
1:1Tasainen nopeus, suorakulmainen siirto
2:1Puolita lähtönopeus
3:1Kolmannen nopeuden alennus
4:1Neljännesnopeuden alennus
5:1Viidennen nopeuden alennus

Tärkeä vastaavuushuomautus:suhteellisia pareja on käytettävä yhdessä. Suorahampaiset kartiohammaspyörät 1:1-suhteessa ovat vaihdettavissa keskenään, mutta5:1-suhteiset osat, joiden osanumero päättyy *:iin (GB1M512* ja GB1M512BS*), sopivat vain 60-hampaiseen kartiohammaspyörään – niiden geometria ei ole yhteensopiva minkään muun vaihteen kanssa.Vahvista liitososanumero ennen tilaamista.

Mitat, hampaiden määrät ja suhteet

Kaikki mitat mm. Käytä kirjaimia B, CD, C, E, F, G ja H yhdessä yllä olevan viitepiirustuksen kanssa tarkistaaksesi sopivuuden omaa asetteluasi vastaavasti.

Vieritä taulukkoa sivusuunnassa lukeaksesi jokaisen sarakkeen. Oikeanpuoleisessa sarakkeessa näkyy kunkin osan messinki- ja säätöruuviversio.

Osa nro Piki
(mod)
Nro /
hampaat
Kaikki mitat mm Messinki sisäosa
& säätöruuvi
Ulkohalk. Pitch dia. Poran läpim. B CD Napa halk. C Pomon pituus E Hampaiden leveys F Pituus G Pituus H
1:1 suhde
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 suhde
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 suhde
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 suhde
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 suhde
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Taulukon lukeminen:BS-liitteellä varustetuissa osissa on messinkiosa ja säätöruuvi positiivisen akselin kiinnitystä varten. Kirjaimet B, CD, C, E, F, G ja H noudattavat yllä olevan teknisten osien viitepiirustusta. Viiva pituussarakkeessa tarkoittaa, että mittaa ei voida soveltaa kyseiseen osaan. Etkö ole varma, mikä pari sopii ulkoasullesi? Lähetä piirustus tai akselin mitat, niin sovitamme sen.

Tuotetiedot

Valokuvia muovisista muotoilluista kartiohammaspyörästöistämme – hammasmuodosta, navasta ja messingistä.

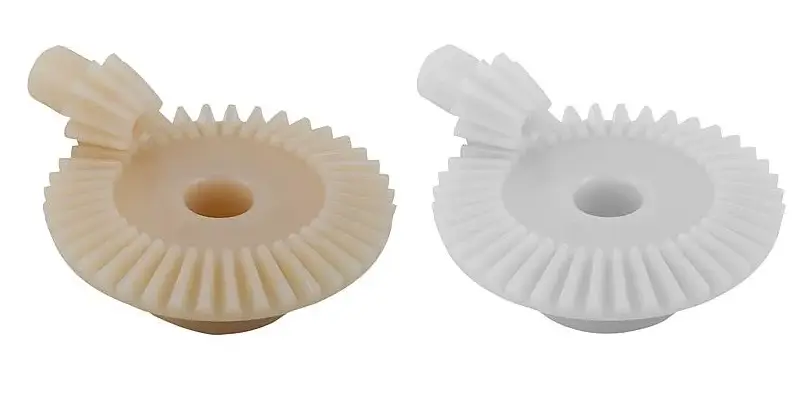

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Valetut muoviset kartiohammaspyörät – hampaiden muoto ja navan yksityiskohdat koko suhdealueella.

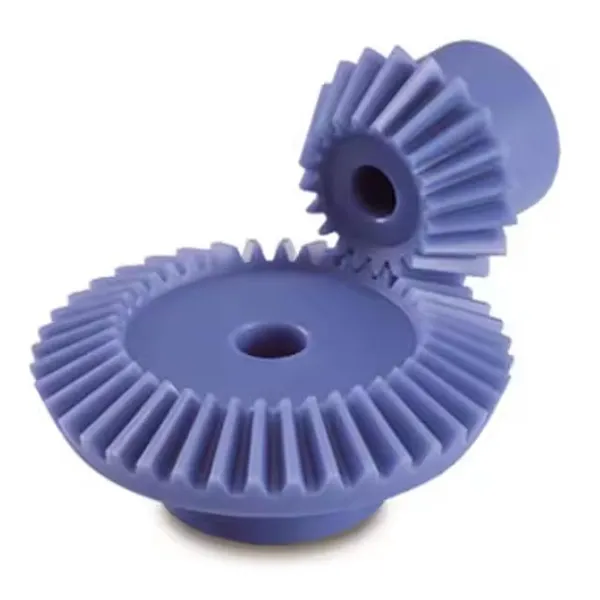

Plastic bevel gear pair in POM moulded for a right-angle drive
POM kartiohammaspyöräpari suorakulmaiseen ajoon.

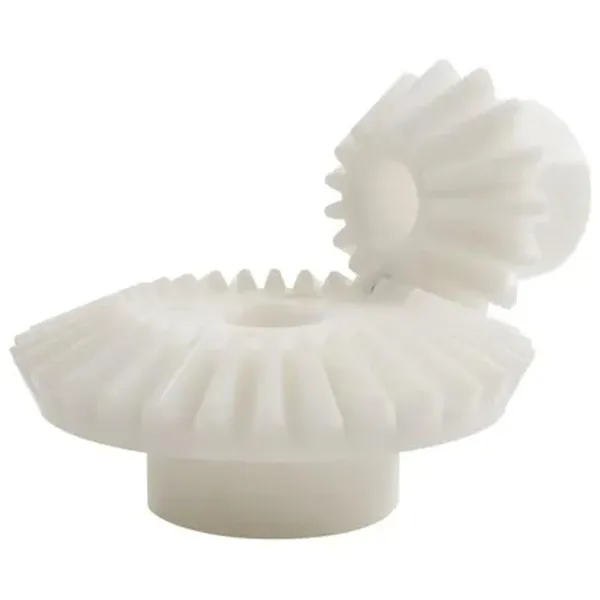

Plastic bevel gear set assembled and checked before packing
Yhdistetyt vaihteistosarjat tarkistetaan verkkojen ja välyksen varalta ennen pakkaamista.

Tärkeimmät edut

  • Puhtaat, kulutusta kestävät polymeeritPOM ja nailon kestävät kosteutta ja monenlaisia ​​kemikaaleja, joten vaihteisto jatkaa toimintaansa kosteissa, huuhteluolosuhteissa tai lievästi syövyttävissä ympäristöissä, joissa pinnoitettu metallivaihteisto lopulta syöpyy. Ei maalausta, ei pinnoitusta eikä öljykalvoa ylläpidettäväksi.
  • Tarkkaan muotoillut hampaatHampaan muoto tulee muotin ontelosta leikkurin sijaan, joten tartunta pysyy tiiviinä ja yhtenäisenä koko erän ajan. Tuloksena on tasainen, hiljainen pyöriminen – ominaisuus, joka on tärkein meluherkissä laitteissa, kuten kahvinkeittimissä ja tulostimissa.
  • Murto-osa metallin painostaAlhainen massa vähentää akseleiden ja laakereiden kuormitusta, katkaisee inertiaa, jota moottorin on käytettävä, ja pidentää akun käyttöikää kannettavissa ja akkukäyttöisissä tuotteissa.
  • Suorakulmainen asema kompaktissa kirjekuoressaKartiogeometria siirtää tehoa 90 astetta ilman erillistä vaihteistokoteloa, mikä pitää pienet mekanismit lyhyinä ja helposti koottavissa.
  • Räätälöity piirustuksesi mukaanModuuli, hammasluku, reiän halkaisija, navan ja ulokkeen mitat, suhde ja polymeerilaatu voidaan valmistaa tarpeiden mukaan. Jos pöydän vakioosa sopii, sanomme niin ja säästämme työkalukustannuksissa.
  • Tehdaskohtainen hinta ja valvontaMuovaus, tarkastus ja pakkaaminen tapahtuvat itse, joten välimarginaalia ei ole ja laadun tarkastaa sama tiimi, joka osan teki.

Sovellukset

Kevyen painon, hiljaisen käynnin ja korroosionkestävyyden yhdistelmä tekee muovisista kartiohammasvaihteista sopivia pieniin suorakulmaisiin ajoihin useissa tuoteperheissä.

Älykodin laitteet

Älykkäät verhokoneet avautuvat ja sulkeutuvat hiljaa häiritsemättä huonetta, kun taas robottipölynimurit käyttävät samaa suorakulmaa kiipeämiseen ja kääntymiseen alhaisella teholla ja pitkällä käyttöiällä.

Toimistolaitteet

Tulostimet luottavat tasaiseen hammasmuotoon tasaisen paperinsyötön ja alhaisen toimintamelun takaamiseksi, ja silppurit käyttävät kemiallista kestävyyttä ja kulutuskestävyyttä selviytyäkseen jatkuvasta paperikuormituksesta ilman ennenaikaista vikaa.

Lelut ja kuluttajatuotteet

Kauko-ohjattavat ajoneuvot hyötyvät alhaisesta painosta, mikä pidentää akun käyttöikää, kun taas polymeeri sietää pudotuksia ja iskuja. Lasten tuotteille on saatavilla sopivia materiaalilaatuja.

Kahvinkeittimet ja pienet kodinkoneet

Suljettujen laitteiden suorakulmaiset käyttölaitteet toimivat ilman, että ympäröivät osat likaantuvat rasvalla, ja muotoiltu verkko pitää toimintamelun alhaisena kotiympäristössä.

Instrumentointi ja pienet toimilaitteet

Kompaktit 90 asteen siirrot mittaus- ja paikannusmekanismeissa, joissa pieni inertia ja ei-magneettiset, ruostumattomat osat ovat etu.

Räätälöidyt koneet

Mikä tahansa pieni suorakulmainen käyttö, jossa muuten tarvitsisi metallisen viisteparin, erillisen kotelon ja voitelupisteen. Lähetä piirustus ja tehtävä, niin neuvomme materiaalista ja suhteesta.

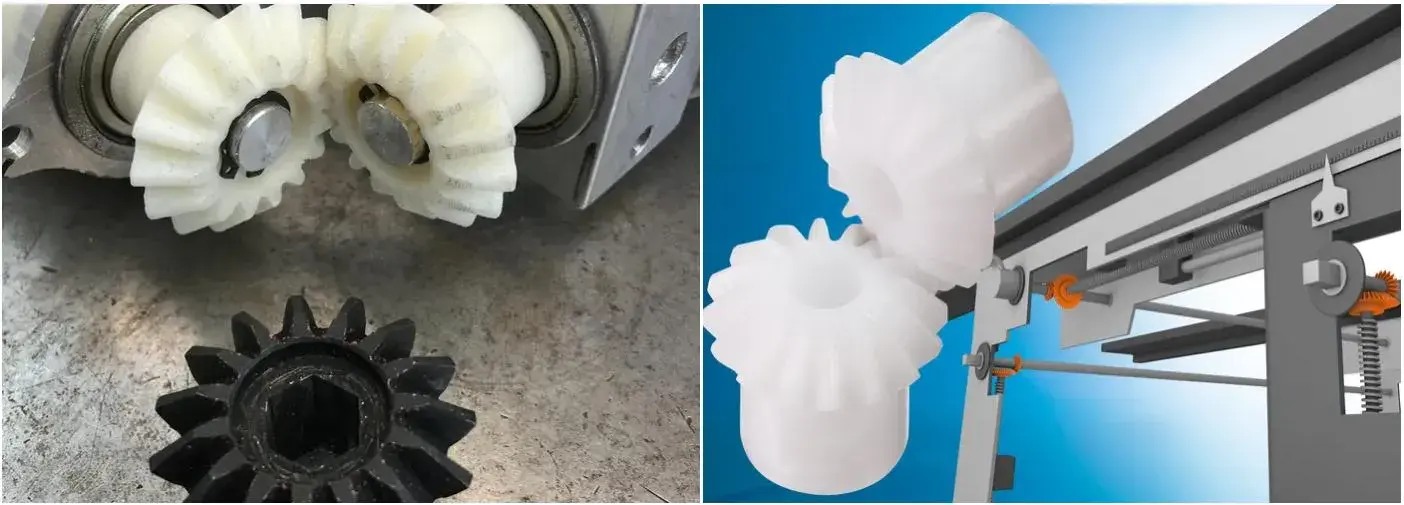

Plastic bevel gears used in smart home, office equipment and toy applications
Muoviset kartiohammaspyörät käytössä älykodeissa, toimistolaitteissa ja kuluttajatuotteissa.

Ostajan UKK

  • Voitko tuottaa muovisen kartiohammaspyörän piirustukseeni tai näytteestä?Kyllä. Lähetä mitoitettu piirustus tai näytevaihteisto moduulilla, hammasmäärällä, suhteella, porauksella ja materiaalitoiveella. Vahvistamme, sopiiko yllä olevan taulukon olemassa oleva vakioosa, tai tarjoamme uuden muotin, ja voimme toimittaa ensin koneistetun prototyypin, jos haluat vahvistaa geometrian ennen työkalua.
  • Mikä materiaali minun pitäisi valita, POM vai nylon?POM on tavallinen valinta tarkkuusviistepareille, koska se on jäykkä, vähäkitkainen ja mittavakaa kosteudessa, mikä pitää keskietäisyyden ja välyksen ennustettavana. Nailon on sitkeämpää ja paremmin iskuja vaimentavaa, mutta se imee kosteutta ja liikkuu hieman kooltaan. Kerro meille kuorma, nopeus ja ympäristö, niin suosittelemme sellaista.
  • Toimitetaanko vaihteet yhtenäisenä parina?Kartiopari toimii oikein vain sen liitosvaihteen kanssa, jota varten se on suunniteltu. Tähdellä merkityt osat (GB1M512* ja GB1M512BS*) sopivat vain 60-hampaiseen vaihteeseen eivätkä ole yhteensopivia muiden vaihteiden kanssa. Jokaisen toisen osanumeron kohdalla, vahvista vastine osa meiltä ennen tilaamista, niin tarkistamme parin.
  • Mitä BS-liite tarkoittaa osanumerossa?BS tarkoittaa messinkistä sisäosaa ja säätöruuvia, jotka antavat positiivisen mekaanisen kiinnityksen akseliin sen sijaan, että luottaisivat pelkkään muotoiseen poraukseen. Se on tavallinen valinta, jossa vaihde ottaa peruutuskuorman tai missä akselin sovitus ei saa luistaa.
  • Mikä on työlämpötila ja voitko toimittaa korkeamman lämpötilan materiaalia?Vakioalue on −40 °C - +80 °C. Laitteille, jotka käyvät kuumemmin, voidaan tarjota materiaaleja, kuten PEEK tai PPS; kerro meille jatkuva käyttölämpötila ja vahvistamme, mitä sovellus tarvitsee.
  • Mitkä ovat toimitusaikasi ja tilausehtosi?Lähetä osanumero tai piirustus tarvittavalla määrällä. Vastaamme hintaan, mahdollisen työkaluvaatimuksen ja toimitusajan - yleensä 24 tunnin sisällä. Vakioosat toimitetaan tuotantovarastosta; uusi työkalu seuraa vahvistettua piirustusta.

Aiheeseen liittyvät tuotteet ja lisätietoa

Pyydä tarjous muovisesta kartiopyörästä

Lähetä osanumero yllä olevasta taulukosta tai oma piirustus - moduuli, suhde, hammasluku, poraus ja määrä. Vahvistamme sopivuuden paritusvarusteita vastaan, neuvomme materiaalia ja vastaamme hinnan ja toimitusajan 24 tunnin kuluessa.

Lähetä kysely nyt

* Suhteet on tilattava yhteensopivina pareina. Mitat noudattavat tekniset tiedot -osion viitepiirustusta; vahvista lopullinen piirustus kokoonpanoasi vastaan ​​ennen tilaamista. Messinki- ja säätöruuviversiot tunnistetaan BS-liitteellä.
