Kierre kartiohammaspyörä

Raydafon valmistaa kierre kartiohampaita suorakulmakäyttöihin omassa tehtaassaan Ningbossa, Kiinassa. Kaareva hammaslinja pitää kaksi tai useampia hampaita kosketuksissa joka hetki, joten taajuusmuuttaja toimii tasaisemmin ja hiljaisemmin kuin samankokoinen suora viistepari ja kantaa mitoiltaan enemmän vääntöä. Vakiomoduulit ovat M3-M12 tarkkuusluokilla DIN6-DIN9, valmistettu ISO, DIN, ANSI, JIS tai BS mukaan. Materiaalit sisältävät seosterästä, C45:tä, ruostumatonta terästä, messinkiä, kuparia, alumiinia ja POM:ia, pintakäsittelyjä sinkki- ja nikkelipinnoituksesta mustaan ​​oksidiin, Geometiin ja Dacrometiin. Hammaspyörää voidaan leikata vain viidellä hampaalla, mikä mahdollistaa suuren pienennyssuhteen yhdessä suorakulmaisessa vaiheessa, ja hampaiden kyljet voidaan hioa lämpökäsittelyn jälkeen tarkempia laatuja varten. Vaihteet toimitetaan yhteensopivina pareina, joiden kosketuskuvio on tarkistettu ennen lähettämistä. Lähetä piirustus tai näyte tarjousta varten 24 tunnin sisällä.

Spiraalikartiohammaspyörä – kaarevahammas-oikeakulmakäyttö, M3–M12

Kierre kartiohammaspyörä on suorakulmainen vaihteistovaihtoehto, kun sileys ja kantavuus ovat tärkeämpiä kuin mikään muu. Kaarevat hammaslinjat pitävät kaksi tai useampia hampaita kosketuksissa joka hetki, joten käyttölaite käy hiljaa, kuluu tasaisesti ja kantaa paljon enemmän kuormaa kuin samankokoinen suora viistepari. Raydafon leikkaa, lämpökäsittelee ja jauhaa nämä vaihteet omassa tehtassaan Ningbossa, Kiinassa.

5 hammasta vähintäänHammaspyörässä mahdollistaa suuret yksivaiheiset suhteet
DIN6 - DIN9Tarkkuuslaadut, hiottu tilauksesta
M3 – M12Vakiomoduulit, muut piirustukseen

Suunnittelun perustelut

Miksi valita spiraalikulmainen kartiohammaspyörä suoran kartiohammaspyörän sijaan

Ero näiden kahden välillä on kokonaan hammasrajassa. Suoran kartiohammaspyörän hampaat kulkevat säteittäisesti, joten jokainen hammas kytkeytyy pariutuvaan hampaan koko leveydeltään samalla hetkellä – äkillinen isku, joka toistuu joka hampaassa. Kierteisen kartiohammaspyörän hampaat leikataan kaarevasti, joten kosketus alkaa hampaan toisesta päästä ja pyyhkäisee toiselle, täsmälleen samalla tavalla kuin vetoketju sulkeutuu. Tämä yksittäinen geometrinen muutos on vastuussa kaikista alla olevista eduista.

Kierre kartiohammaspyörä

  • Kaksi tai useampi hammas jakaa kuorman koko ajan, koska limityskerroin on suurempi
  • Asteittainen kytkeytyminen iskun sijaan, joten ajomelu on huomattavasti pienempi
  • Kosketuspaine leviää pidemmälle kontaktilinjalle, mikä antaa tasaisemman kulumisen
  • Hammasratas voi toimia vain viidellä hampaalla, mikä mahdollistaa suuren välin yhdessä vaiheessa
  • Kosketuskuvio säädettävissä leikkuupään säteen kautta, ja sitä voidaan parantaa edelleen hiomalla
  • Tuottaa aksiaalivoiman, jota akselin laakerit on valittava kantamaan

Suora kartiohammaspyörä

  • Yksi hammas kantaa täyden kuorman kiinnittymishetkellä
  • Isku jokaisessa hampaan sisääntulossa tuottaa enemmän melua ja tärinää
  • Korkeampi paikallinen kosketuspaine, joten kuluminen keskittyy
  • Käytännöllinen minimihammasluku hammaspyörässä on suurempi, mikä rajoittaa yksivaiheista suhdetta
  • Yksinkertaisempi ja halvempi leikata, mikä sopii hitaille nopeuksille, vähämeluisille kriittisille asemille
  • Aksiaalivoimaa ei synny, joten laakerin valinta on yksinkertaisempaa

Yksi suunnittelun arvoinen kohta:koska hammaslinja on kierteinen, kierre kartiohammaspyörä synnyttää aksiaalisen työntövoiman akselia pitkin. Se ei ole vika – se on sujuvan sitoutumisen hinta. Laakerit on valittava kestämään sitä, minkä vuoksi spiraalikartiopari määritetään yleensä yhdessä akselin ja laakerijärjestelyn kanssa eikä suoran kartioparin pudotuskorvaajaksi.

Tekniset tiedot

Spiraalikartiovaihteen tekniset tiedot ja saatavilla olevat vaihtoehdot

  • Mallinumero (moduuli)M3, M4, M5, M8, M12 ja muut
  • Hampaan muotoSpiraali (kaareva hammaslinja), suorakulmainen käyttö
  • Pienin hammaspyörän hampaiden määrä5 hammasta
  • TarkkuusluokatDIN6, DIN7, DIN8, DIN9
  • StandarditISO, DIN, ANSI, JIS, BS ja ei-standardi / piirustukseen
  • MateriaalitSeosteräs, C45 teräs, ruostumaton teräs, messinki, kupari, alumiini, POM
  • Hampaiden käsittelyJyrsitty, karkaistu tai jauhettu (hiontaa käytetään tarkkuuslaatuihin)
  • Toleranssi0,001 mm – 0,1 mm ominaisuuksista ja tarkkuusluokista riippuen
  • PintakäsittelySinkitty, nikkelipinnoitettu, passivointi, hapetus, anodisointi, Geomet, Dacromet, musta oksidi, fosfatointi, jauhemaalaus, elektroforeesi
  • LisätoiminnotRuiskupuhallus, hiekkapuhallus, lämpökäsittely, hehkutus, karkaisu, kiillotus
  • PakkausMuovipussi ja laatikko tai puinen kotelo
  • MaksuehdotT/T, L/C
  • Tuotannon läpimenoaika20 arkipäivää näytteille, 25 päivää irtotavaralle
  • NäytteitäNäytehinta 2–100 USD; näyte asiakkaan maksamasta pikakuljetuksesta

Täydellinen spesifikaatiolomake. Vieritä taulukkoa sivusuunnassa mobiililaitteella lukeaksesi jokaisen rivin.

Tuote Erittely
Mallinumero M3, M4, M5, M8, M12 jne.
Materiaali Messinki, C45-teräs, ruostumaton teräs, kupari, POM, alumiini, metalliseos ja muut
Vakio ISO, DIN, ANSI, JIS, BS ja ei-standardi
Tarkkuus DIN6, DIN7, DIN8, DIN9
Hampaiden hoito Karkaistu, jauhettu tai hiottu
Toleranssi 0,001 mm – 0,01 mm – 0,1 mm riippuen ominaisuudesta ja määritetystä tarkkuusluokasta
Pintakäsittely Sinkitty, nikkelipinnoitettu, passivointi, hapetus, anodisointi, Geomet, Dacromet, musta oksidi, fosfatointi, jauhemaalaus, elektroforeesi
Valmis Ruiskupuhallus, hiekkapuhallus, lämpökäsittely, hehkutus, karkaisu, kiillotus
Tavaroiden pakkaus Muovipussi ja -laatikko tai puinen pakkaus
Maksuehdot T/T, L/C
Tuotannon läpimenoaika 20 arkipäivää näytteelle, 25 päivää irtotavaralle
Näytteitä Esimerkkihintaluokka 2–100 USD. Näyte asiakkaan maksamasta pikakuljetuksesta.
Sovellus Automaattiset ohjauskoneet, puolijohdeteollisuus, yleiset teollisuuskoneet, lääketieteelliset laitteet, aurinkoenergialaitteet, työstökoneet, pysäköintijärjestelmät, suurten nopeuksien rautatie- ja lentoliikennelaitteet ja vastaavat

Tietoja suvaitsevaisuudesta ja tarkkuudesta:tämän taulukon luvut ovat koko tuoteperheen valikoima, eivät yksittäinen takuuarvo. Toleranssi riippuu mitattavasta ominaisuudesta, moduulista ja määrittämästäsi tarkkuusasteesta – DIN6-maavaihteistolla on paljon tiukemmat rajat kuin DIN9-jyrsimällä. Kerro meille kokoonpanosi välys ja kosketuskuviovaatimus, niin varmistamme, minkä luokan ja prosessin varusteesi tarvitsee.

Valmistus

Kuinka valmistamme ja säädämme spiraalikartiovaihteiden laatua

Spiraalikartiohammaspyörät ovat vaikeimmin valmistettavia hammaspyöriä, koska hampaan kylki on kaareva pinta, joka on muodostettava, ei vain leikattava. Prosessi, jonka suoritamme jokaisessa tilauksessa, on tarkoituksella peräkkäinen: jokainen vaihe on valmis ja tarkastettu ennen seuraavan alkamista, joten ongelma havaitaan siinä vaiheessa, joka loi sen, eikä lopullisessa kokoonpanossa.

Tyhjä valmistelu

Materiaali valitaan piirustuksen mukaan ja aihio käännetään ja tasoitetaan kiinnityspinnat ja poraus, joihin jokainen myöhempi toimenpide viittaa.

Vaihteen leikkaus

Hampaiden kyljet muodostetaan spiraalikartiohammaspyörästössä käyttämällä leikkurin sädettä, joka tuottaa vaaditun kierrekulman ja kosketuskuvion.

Lämpökäsittely

Kotelon karkaisu nostaa hampaiden pinnan kovuutta kulutuksenkestävyyden vuoksi, kun taas ydin pysyy riittävän lujana absorboimaan taajuusmuuttajan näkemät iskukuormitukset.

Hampaiden narskuttelu

Jos tarkempi laatu on määritelty, kylki hiotaan lämpökäsittelyn jälkeen vääristymien korjaamiseksi ja kosketuspinnan ja pinnan viimeistelyn parantamiseksi.

Kontaktimallin tarkistus

Pari ajetaan testilaitteessa, jossa on merkintäseosta, jotta kontaktikuvion sijainti, muoto ja koko voidaan tarkastaa piirrosta vasten ennen parin vapauttamista.

Tarkastus ja pakkaus

Lopullinen mittatarkastus kokoonpanon kannalta tärkeistä ominaisuuksista, sitten suojapakkaus vientiin – muovipussi ja laatikko tai puinen kotelo suurempia sarjoja varten.

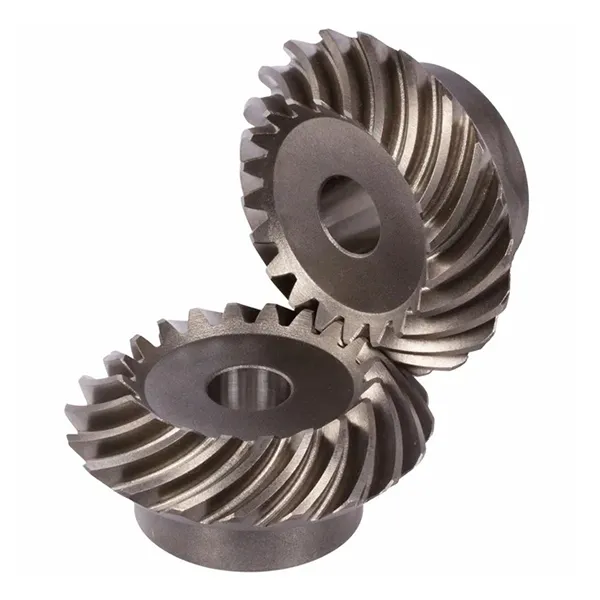

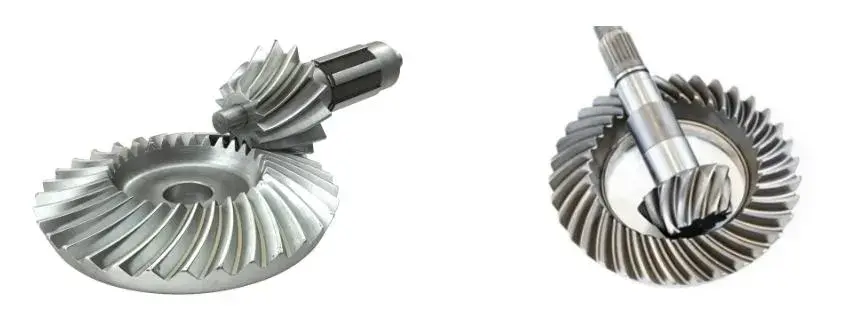

Spiral bevel gear with curved tooth flanks produced by Raydafon
Spiraalikartiohammaspyörä generoiduilla kaarevilla hammaskyljillä.

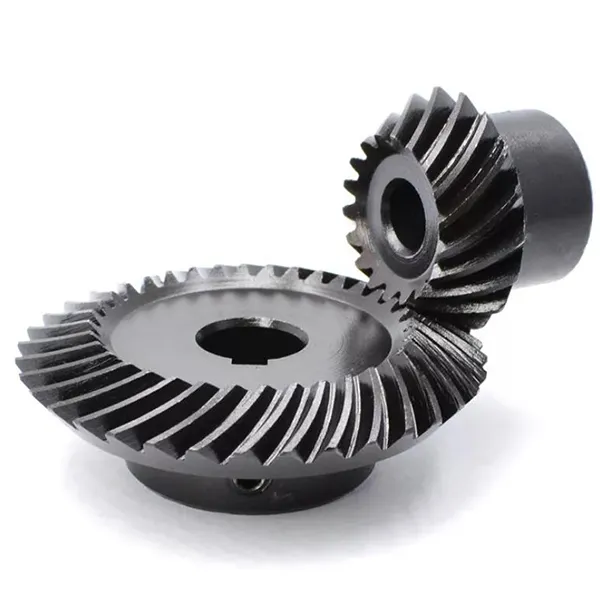

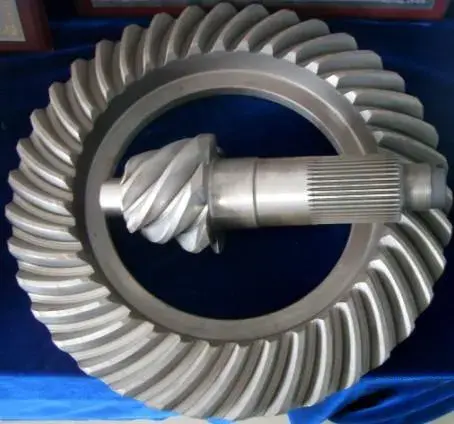

Spiral bevel gear pair showing matched contact pattern and mounting faces
Yhteensopiva vaihdepari — kosketuskuvio ja asennuspinnat.
Spiral bevel gear tooth flank detail after grinding
Hampaan kyljen yksityiskohta hionnan jälkeen.
Spiral bevel gear inspection and measurement before packing
Lopullinen mittatarkastus ennen pakkaamista.
Spiral bevel gear set prepared for export packing
Vaihteistosarja valmistettu vientipakkaukseen.

Tärkeimmät edut

Tuotteen ominaisuudet

Tasainen käynti ja alhainen melutaso

Koska hammaslinja on kaareva, vähintään kaksi hammasta on verkossa joka hetkellä ja kuorma siirtyy hampaasta toiseen kontaktin pyyhkäisyssä kyljen poikki. Ei ole olemassa yhtä täysleveän törmäyksen momenttia, kuten suoralla kartiovaihteella, joten tärinä ja melu vähenevät huomattavasti – mikä tekee tästä hampaasta vakiovalinnan melun hallinnassa työstökoneiden karaista henkilöauton akseleihin.

Suuri kantavuus ja tasainen kuluminen

Helix-kulma nostaa limityskerrointa, mikä tarkoittaa, että useammat hampaat jakavat kuorman ja kosketuspaine kummassakin kyljessä on pienempi. Matalampi paine yhdistettynä pidempään kosketusviivaan levittää kulumista tasaisemmin hampaan pinnalle sen sijaan, että se keskittyisi lähelle nousulinjaa. Käytännön tuloksena on vaihde, joka kestää kokoonsa nähden raskaamman vääntömomentin ja säilyttää tarkkuutensa pidempään jatkuvassa käytössä.

Laaja suhdealue yhdessä vaiheessa

Kierteisen viisteparin hammasratas voidaan leikata vain viidellä hampaalla, mikä mahdollistaa suuren pienennyssuhteen saavuttamisen yhdessä suorakulmavaiheessa kahden sijaan. Konesuunnittelijalle se tarkoittaa vähemmän osia, lyhyempää koteloa ja vähemmän kertynyttä välystä, minkä vuoksi tämä hammasmuoto esiintyy niin usein kompakteissa suorakulmaisissa vaihteissa.

Kontaktikuvio voidaan korjata

Koska kyljen kaarevuus määräytyy leikkuupään säteen mukaan, kosketuskuviota voidaan siirtää ja korjata leikkausvaiheessa ja parantaa edelleen hiomalla lämpökäsittelyn jälkeen. Tämä hallinta sen suhteen, missä hampaat todella koskettavat, erottaa vuosia hiljaa käyvän vaihteiston vaihteistosta, joka vinkua ja kuoppaa kuukausien kuluessa – ja se on kyky, joka riippuu koneesta ja käyttäjästä, ei pelkästään piirustuksesta.

Materiaalit ja pintakäsittelyt työtehtävän mukaan

Sama hammasgeometria voidaan valmistaa seosteräksestä suurivääntömomenttikäyttöihin, C45- tai ruostumattomasta teräksestä, jossa korroosionkestävyydellä on väliä, ja messingistä, kuparista, alumiinista tai POM:sta kevyempiin tai ei-magneettisiin sovelluksiin. Pintakäsittely valitaan sitten ympäristöön sopivaksi – sinkki- tai nikkelipinnoitus, musta oksidi, Geomet tai Dacromet korroosiosuojaukseen, alumiinin anodisointi ja jauhemaalaus tai elektroforeesi ulkonäön ja kestävyyden lisäämiseksi.

Sovellukset

Missä spiraalikartiohampaita käytetään

Missä tahansa aseman täytyy kääntyä 90 astetta, samalla kun se kantaa todellista vääntömomenttia ja pysyy hiljaisena:

  • Työstökoneet— karakäytöt, indeksointipäät ja syöttömekanismit, joissa voimansiirron tarkkuus määrittää valmiin osan laadun
  • Autot ja liikenne— tasauspyörästö ja loppuvaihteisto, jossa hiljainen ja kuormitettu suorakulmapari on välttämätön
  • Automaattiset ohjauskoneet— nokka-indeksoijat, pyörivät pöydät ja poiminta- ja paikkamekanismit
  • Puolijohde- ja lääketieteelliset laitteet— Asemien, joiden on oltava tasaisia, hiljaisia ​​ja toistettavia, ei pelkästään vahvoja
  • Aurinkoenergialaitteet— Tracker-kääntökäytöt, joissa vaihdesarja toimii ulko-olosuhteissa ympäri vuoden
  • Pysäköintijärjestelmät ja logistiikkalaitteet— nosto- ja siirtomekanismit, jotka vaativat kompaktin suorakulmaisen pienennyksen
  • Suurnopeusrautatie- ja ilmailun maalaitteet— apukäytöt, joiden luotettavuus ja alhainen tärinä on määritelty
  • Yleiset teollisuuskoneet— pumput, sekoittimet, kuljettimet ja mikä tahansa kompakti suorakulmainen vaihteisto

Jos sovellustasi ei ole luettelossa, kuvaile käyttö – syöttönopeus, vääntömomentti, suhde ja asennusjärjestely. Kierteinen viistepari suunnitellaan normaalisti yhdessä sen akselin ja laakerirakenteen kanssa sen synnyttämän aksiaalisen työntövoiman vuoksi, joten mitä aikaisemmin näemme järjestelyn, sitä parempi lopputulos.

Räätälöinti

Mittatilaustyönä tehdyt spiraalikartiohammaspyörät

Vakiomoduulivalikoiman lisäksi parametrit, jotka päättävät, sopiiko vaihde koteloosi, voidaan valmistaa tarpeiden mukaan. Tyypillinen räätälöinti sisältää:

  • Moduuli ja hampaiden määrä
  • Spiraalikulma ja spiraalin käsi
  • Suhde ja sovitettu pari
  • Poraus, kiilaura ja ura
  • Napa ja asennuspinnan geometria
  • Materiaalin valinta
  • Tarkkuusluokka DIN6-DIN9
  • Pintakäsittely
  • Hiottu tai jyrsitty hampaan kylki
  • Merkintä ja parillisen sarjan tunnistus

Lähetä mitoitettu piirustus, näytevaihde tai tarvittava suhde, vääntömomentti ja verhokäyrä, niin vahvistamme lähimmän vakiogeometrian tai tarjoamme uuden. Spiraalikartioparit toimitetaan yhteensopivina sarjoina, joten jos olet vaihtamassa yhden vaihteen parista, kerro meille – vain puolen vaihtaminen yhteensovitetusta parista aiheuttaa yleensä melua ja nopeaa kulumista, vaikka molemmat osat olisivat mitoiltaan oikein.

Ostajan UKK

Ostajan UKK

  • Mitä eroa on spiraalikartiohammaspyörän ja suoran kartiohammaspyörän välillä?Hammaslinja: suorat viistehampaat kulkevat säteittäisesti ja tarttuvat kerralla koko leveyteensä, kun taas kierrehampaat ovat kaarevia, joten kosketus lakaisee vähitellen hampaan toisesta päästä toiseen. Kaareva muoto antaa suuremman päällekkäisyyden, joten kuormitus jakautuu useammalle hampaalle, juoksu on tasaisempaa ja hiljaisempaa, kuluminen on tasaisempaa ja hammaspyörä voidaan leikata vain 5 hampaalla.
  • Voitko tehdä spiraalisen kartiohammaspyörän piirustukseeni tai näytteestä?Kyllä. Lähetä mitoitettu piirustus tai näytevaihteisto moduulilla, hampaiden määrällä, spiraalikulmalla, suhteella, porauksella ja materiaalilla. Vahvistamme, vastaako geometria olemassa olevia työkaluja vai vaatiiko uuden leikkurin asennuksen, tarjoamme sen mukaisesti ja voimme toimittaa näytteen noin 20 arkipäivässä.
  • Mitä materiaaleja ja pintakäsittelyjä on saatavilla?Seosteräs ja C45 suurivääntömomentteihin, ruostumaton teräs, jos tarvitaan korroosionkestävyyttä, ja messinki, kupari, alumiini tai POM kevyempiin tai ei-magneettisiin sovelluksiin. Pintakäsittelyjä ovat sinkki- ja nikkelipinnoitus, passivointi, hapetus, anodisointi, Geomet, Dacromet, mustaoksidi, fosfatointi, jauhemaalaus ja elektroforeesi. Kerro meille ympäristö, niin suosittelemme sellaista.
  • Pitäisikö minun tilata pari vai yksi vaihde?Tilaa sopiva pari. Spiraalikartiohammaspyörät on limitetty ja niiden kosketuskuvio tarkastettu sarjana, joten vain yhden vaihteen vaihtaminen olemassa olevasta parista aiheuttaa yleensä melua ja kiihtynyttä kulumista, vaikka molemmat osat mittaavat oikein. Jos vain yksi vaihde on vaurioitunut, lähetä meille molemmat, jotta korvaava osa voidaan sovittaa säilyneeseen osaan.
  • Miksi spiraalikartiovaihteisto tarvitsee erityisiä laakereita?Hammaslinjan kierrekulman vuoksi hammaspyörä synnyttää aksiaalisen työntövoiman akselia pitkin tangentiaali- ja radiaalikuormien lisäksi. Laakerit on valittava kestämään tätä työntövoimaa - yleensä kartiorulla tai kulmikas kosketinjärjestely - minkä vuoksi spiraalikartiopari on parasta määrittää yhdessä akselin ja laakerin sijoittelun kanssa.
  • Mitkä ovat toleranssisi, toimitusaikasi ja maksuehtosi?Toleranssi riippuu ominaisuudesta ja tarkkuusluokasta, ja se vaihtelee 0,001 mm:stä 0,1 mm:iin koko perheessä; kerro meille vastareaktiosi ja kontaktimallivaatimuksesi, niin vahvistamme millä arvosanalla se saavutetaan. Näytteet vievät noin 20 arkipäivää ja irtotavaratuotanto 25 päivää, näytehinnat ovat 2–100 USD asiakkaan maksaman pikakuljetuksen kanssa ja maksuehdot ovat T/T tai L/C.

Liittyvät

Aiheeseen liittyvät tuotteet ja lisätietoa

Pyydä tarjous spiraalikartiovaihteesta

Lähetä piirustus, näyte tai tarvittava moduuli, suhde, vääntömomentti ja kirjekuori. Vahvistamme geometrian, tarkkuuslaadun ja materiaalin ja vastaamme hintaan ja toimitusaikaan 24 tunnin kuluessa.

Lähetä kysely nyt

* Toleranssi-, toimitusaika- ja hintaluvut esitetään valikoimana koko tuoteperheessä ja vahvistetaan tilauskohtaisesti piirustuksen perusteella. Spiraalikartiohammaspyörät toimitetaan yhteensopivina pareina; vahvista liitososan numero ennen tilaamista.
