Voimanottoakseli Case IH -pyöröpaalaimiin
  • Voimanottoakseli Case IH -pyöröpaalaimiinVoimanottoakseli Case IH -pyöröpaalaimiin
  • Voimanottoakseli Case IH -pyöröpaalaimiinVoimanottoakseli Case IH -pyöröpaalaimiin

Voimanottoakseli Case IH -pyöröpaalaimiin

Voimanottoakseli Case IH -pyöröpaalaimeen — kattaa RB444, RB454, RB455A, RB464, RB554 ja RB564 sekä RB454 Säilörehu- ja RB454 Roottorileikkuriversiot. CAT4 ja CAT5 vakionopeusvoimansiirto kitkakytkimellä; syöttöspline 1.375-6 tai 1.375-21 traktorista riippuen; tehontarve 40–100 hv (30–75 kW). Kytkimen vääntömomentit ovat 1 000 N·m (CAT3/S4) – 1 800 N·m (CAT4/S6). Lähetä paalaimesi malli ja traktorin voimanoton rihla — vahvistamme voimansiirtoluokan, kytkimen vääntömomentin ja akselin pituuden ja palautamme tehdashinnan 24 tunnin kuluessa.

OEM-vaihto · Case IH RB -sarja

Voimanottoakseli Case IH -pyöröpaalaimiin — CAT4 & CAT5 vakionopeusvoimansiirtolinjat, 1.375-6 / 1.375-21 kiila

Pyöröpaalaimen nivelakseli vioittuu kahdella tavalla: nivel ei kestä kääntökulmaa päiste, tai kytkin ei luista oikealla momentilla ja vaihteisto ottaa sen sijaan iskun. Tämä sivu luettelee Case IH RB444, RB454, RB455A, RB464, RB554 akselikoot, vaaditun tehon ja kytkimen osanumerot ja RB564 paalaimet, joten voit sovittaa vaihtoakselin käyttämääsi paalaimen malliin.

Katetut paalaimet

6 perusmallia RB444, RB454, RB455A, RB464, RB554, RB564 — sekä RB454 säilörehu- ja RB454 roottorileikkuriversiot.

Voimansiirtolinjan koot

CAT4 / CAT5 Vakionopeusvoimansiirto kitkakytkimellä. Syöttö spline 1.375-6 tai 1.375-21 traktorista riippuen.

Tehovaatimus

40-100 hv RB444:n 30 kW:sta aina 75 kW:iin RB454:n roottorileikkurissa. Täydellinen erittely alla olevassa taulukossa.

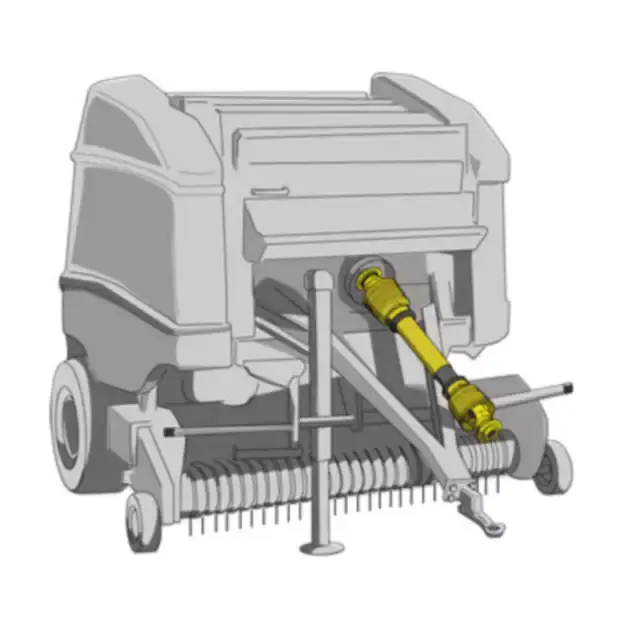

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Nivelakselin kokoonpano — vakionopeusnivel, kitkakytkin ja 1.375-6-tulohaarukka.
PTO shaft for Case IH round balers — clutch end and spline detail
Kytkimen pään ja uran yksityiskohdat — pikairrotettava haarukka ja suojuslaakeri.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Syöttöhakuvaihtoehdot — 1.375-6 ja 1.375-21, sovitettu traktorin voimanoton tappiin.

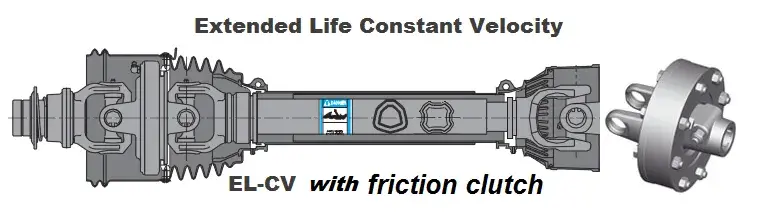

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Kitkakytkin ja leikkauspulttikokoonpano – liukupiste suojaa paalaimen vaihteistoa.

Mallitaulukko — Voimanottoakselin koko ja paalaimen tarvittava teho

Case IH -pyöröpaalaimet — akselin koko ja voimanoton tehotarve
Paalaimen malli Voimanottoakselin koko Voimanotto vaaditaan, hv (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Säilörehu CAT4 65 (48)
RB454 roottorileikkuri CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH vaatii vakionopeuden CAT4- tai CAT5-vaihteistoa mallista riippuen kitkakytkimellä. RB454 Rotor Cutter on ainoa versio tässä sarjassa, joka vaatii CAT5:n 100 hv:n (75 kW) teholla – jos traktorisi on tämän luvun alapuolella, varmista paalaimen rakenne ennen tilaamista.

Constant velocity PTO shaft part number reference for Case IH round balers
Vakionopeuden voimanoton ohjearvo — CAT3 - CAT5, 540 ja 1000 rpm perusosanumerot.

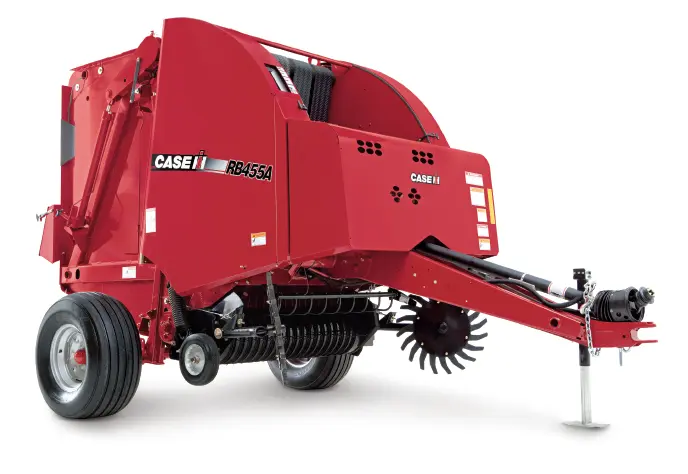

PTO shaft installed on a round baler in field operation
Kenttäasennus — akselin kulma ja suojavälys paalaimen sisäänmenossa.

Vakionopeusvoimanoton ja kytkimen osanumerot

Vakionopeusvoimanotto — perusosanumerot luokittain ja traktorin uran mukaan
CV PTO Tractor Spline Perusosanumero
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
CAT4/1000 1,375-21 71R6121UCW08000
CAT5/540 1,375-6 71R8121UCW07000
CAT5/1000 1,375-21 71R8121UCW08000
FT-kitkakytkimet 1.375-6 spline-tulolle
Universaali koko Vääntömomentti (N·m) Osanumero
CAT3 / S4 1 000 6QE344901R
CAT3 / S4 1 000 635E41203R
CAT4 / S6 1 800 663H53403R
CAT5 / S8 1 450 6LM453003R

Yllä olevat osanumerot ovat vertailukohtia akselin sovittamiseksi paalaimen ja traktorin yhdistelmään. Jos sinun paalaimessa käytetään eri työkoneen puoliskoa tai traktorin tynnyri on 1.750-20 kiila, lähetä malli niin me vahvista oikea yhdistelmä. Mitä leveämpiNivelakseli pyöröpaalaimeenvalikoima kattaa myös muut paalaimet.

Mikä ratkaisee, sopiiko akseli ja kestääkö se

  1. Yhdistä voimansiirron luokka paalaimen malliin

    CAT4 ja CAT5 eivät ole keskenään vaihdettavissa tällä alueella. RB444, RB454 ja RB455A käyttävät CAT4:ää; RB464, RB554 ja RB564 käyttävät CAT5:tä; RB454 roottorileikkuri vaatii myös CAT5:n. CAT4-akselin asentaminen paalaimeen, joka vaatii, että CAT5 jättää liitoksen aliarvostettua päistekulmassa, missä useimmat ennenaikaiset viat aloita.

  2. Yhdistä tuloura traktoriin, älä paalaimeen

    Paalaimen puoli on kiinnitetty työkoneella, mutta traktorin puoli riippuu käyttämästäsi traktorista. 1.375-6 on tavallinen 540 rpm tynkä; 1.375-21 on 1000 rpm typi; 1.750-20 näkyy suuremmalla teholla traktorit. Traktorin mallin ja voimanoton tynkäkuvan lähettäminen on nopein tapa varmistaa sopiva ike. Jos olet päivittämässä myös työkoneen käyttölaitetta, katsoPTO akseliluokkaa koko valikoimalle.

  3. Aseta kitkakytkin paalaimeen, älä traktoriin

    Kitkakytkin on luistamassa ennen kuin paalaimen vaihteisto ottaa iskukuormituksen. Kytkin asetettu liian korkealle siirtää iskun suoraan vaihteistoon; liian alas, se luistaa normaalin paalauksen aikana. FT Yllä oleva kytkintaulukko antaa vertailumomentin yleiskokoa kohden — 1 000 N·m CAT3/S4:lle, 1 800 N·m CAT4/S6 ja 1450 N·m CAT5/S8:lle.

  4. Tarkista akselin kulma ja suojan välys päisteessä

    Vakionopeusnivel sietää suuremman kääntökulman kuin tavallinen yleisnivel, mutta suoja tarvitsee edelleen tyhjennyksen täydessä lukossa. Jos akseli laskeutuu pohjaan tai suojus koskettaa vetoaisaa päiste, nivel katkeaa aikaisin arvosta riippumatta. Yllä oleva kuva näyttää kohdekulman kohdassa paalaimen syöttö. Muiden valmistajien paalaimilleNivelakseli Krone-pyöröpaalaimeensivulla on luettelo vastaavista viitepisteistä.

Lähetä paalainmallisi ja traktorisi voimanoton spline

Kerro meille paalaimen malli (RB444 - RB564) ja traktorin voimanoton tynkä (1.375-6, 1.375-21 tai 1.750-20). Me teemme vahvista voimansiirron luokka, kytkimen vääntömomentti ja akselin pituus ja palauta suoraan tehtaan hinta - yleensä 24 tunnin sisällä. Mukautetut pituudet ja suojakokoonpanot ovat saatavilla. Jos laitteesi käyttää a ei-standardi vaihdelaatikko,maatalous vaihteistoalue voi myös olla merkityksellinen.
