Nivelakseli Krone-pyöröpaalaimeen
  • Nivelakseli Krone-pyöröpaalaimeenNivelakseli Krone-pyöröpaalaimeen
  • Nivelakseli Krone-pyöröpaalaimeenNivelakseli Krone-pyöröpaalaimeen

Nivelakseli Krone-pyöröpaalaimeen

Krone pyöröpaalaimen voimanottoakselin päällyste KR100/125/155/130/160, 1500/1800, 1500V/1250 MC ja 1250/1550. Koon 4 vakio- ja koon 4 CV-vaihtoehdoissa käytetään 1210-akselia, jossa on 1.375-6 kiila. Koko 6 CV on saatavilla 1500/1800 ja valikoiduille 1250/1500 kokoisille; 1500V/1250MC käyttää 2380 tai 2480 CV jännitteellä 1.375-6. Kytkinvaihtoehtoja ovat FT34 1 000 N·m, FT32 1 000 N·m, FT42 1 450 N·m, K64/2 katkaisu 1 050 tai 1 500 N·m ja FF1 1 000 N·m. CV:n perusosanumerot ovat 71R4121UCW07000 CAT3/540:lle ja 71R6121UCW07000 CAT4/540:lle, molemmat 1.375-6. MOQ, räätälöinti ja toimitusaika ilmoitetaan tilauskohtaisesti, kun paalaimen malli ja olemassa oleva akselikonfiguraatio on vahvistettu.

Krone pyöröpaalaimen voimansiirto · Tukkumyynti

Tukkumyynti Krone-pyöröpaalaimille — Tekniset tiedot, MOQ, räätälöinti ja toimitusaika KR100-1800 ja yhteensopivat kokoonpanot

Kaikki Krone-pyöröpaalaimet eivät käytä samaa nivelakselia. KR100–KR160-ryhmä käyttää koon 4 voimansiirtoa, 1500 ja 1800 voi kestää koon 4 tai 6 CV, 1500V ja 1250 MC käyttävät 2380 tai 2480 CV, ja 1250/1550 toimii Koko 4 CAT3 CV, kun taas jotkut 1250/1500 koontiversiot käyttävät kokoa 6 CAT4. Tämän sivun kolmessa taulukossa luetellaan PTO-vaihtoehto, kytkimen tyyppi ja perusosanumero jokaiselle ryhmälle, jotta akseli voidaan sovittaa ennen tarjouksen tekemistä pyydetty.

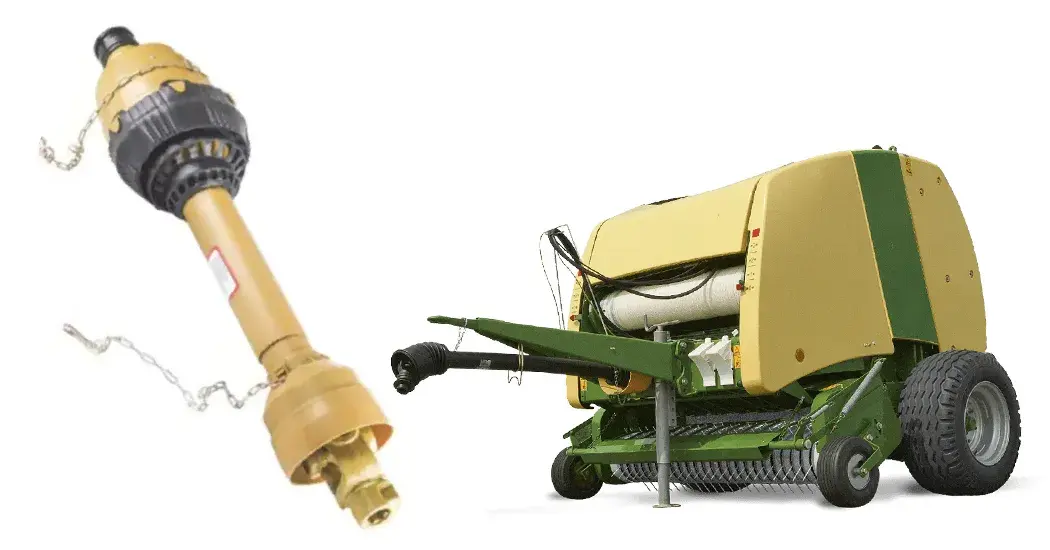

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

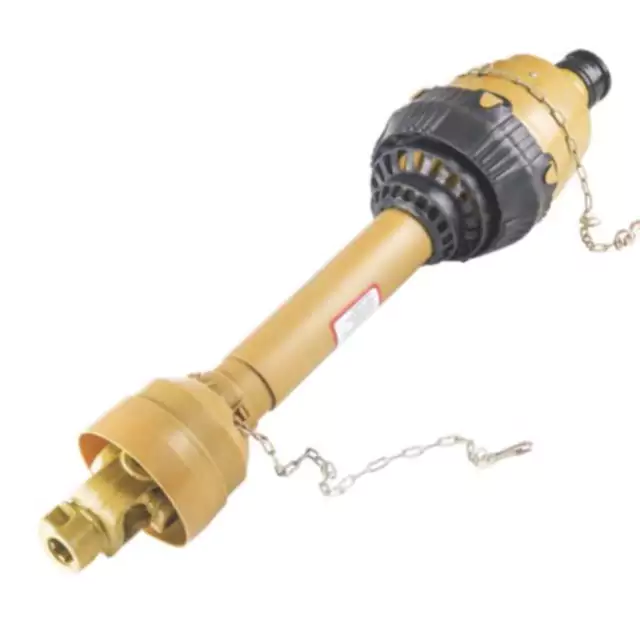

Krone-pyöröpaalaimen voimanottoakseli — CV-nivel, teleskooppiputki ja kytkimen pää.
13Malliviitteet
Koko 4 / Koko 6CV:n voimansiirtovaihtoehdot
1 000–1 800 N·mKytkimen vääntömomenttialue
1,375-6Yhteinen spline

Mallin ristikko — PTO-optio ja Balerin kytkin

Ryhmä AKR100 / KR125 / KR155
PTO
Koko 4 Vakio tai koko 4 CV, 1210 akseli
Spline
1,375-6
Kytkin
FT34 1 000 N·m:ssä
Koko 4
Ryhmä AKR130 / KR160
PTO
Koko 4 Vakio tai koko 4 CV, 1210 akseli
Spline
1,375-6
Kytkin
FT34 1 000 N·m:ssä
Koko 4
Ryhmä B1500/1800
PTO
Koko 4 tai koko 6 CV
Spline
1,375-6
Kytkin
FT32 1 000 N·m tai FT42 1 450 N·m
Koko 4 / Koko 6
Ryhmä C1500V / 1250MC
PTO
2380 tai 2480 CV
Spline
1,375-6
Kytkin
K64/2 katkaisu 1050 tai 1500 N·m
Leikattu kytkin
Ryhmä D1250/1550
PTO
Koko 4 (CAT3) CV
Spline
1,375-6
Kytkin
FT32 tai FF1 1 000 N·m:ssä
Koko 4 CAT3
Ryhmä E1250 / 1500 (koon 6 rakennetta)
PTO
Koko 6 CV (CAT4) joissakin rakennuksissa
Spline
1,375-6
Kytkin
FT42 1 450 N·m:ssä
Koko 6 CAT4

Erittelytaulukko — malli, voimanotto ja suojaus

Alkuperäinen ryhmittely paalaimen mallin, voimanoton voimansiirron ja kytkimen luokituksen mukaan
Malli PTO Suojaus
KR100 / 125 / 155 / 130 / 160 Koko 4 Vakio *1210 *1.375-6; Koko 4 CV *1210 *1,375-6 FT34 *1,375-6 *1 000 N·m
1500/1800 Koko 4 tai koko 6 CV 1,375-6 FT32 @1 000 N·m tai FT42 @ 1 450 N·m
1500V / 1250MC 2380 tai 2480 CV 1,375-6 K64/2-leikkaus @1 050 tai 1 500 N·m *1,375-6
1250/1550 Koko 4 (CAT3) CV, 1,375-6 FT32 tai FF1 @1000 N·m
1250/1500 Jotkut käyttävät kokoa 6 CV (CAT4) FT42 @1 450 N·m

Sama paalaimen malli voi esiintyä useammassa kuin yhdessä kokoonpanossa. Vahvista olemassa oleva akselin osanumero tai kytkimen tyyppi koneeseen ennen tarjouksen pyytämistä. Krone pyöröpaalaimet on varustettu joko kitkalla tai aukolla kytkin rakenteesta riippuen. Mitä leveämpiNivelakseli pyöröpaalaimeensivuluettelot muut paalaimet ristiviittauksina.

CV-pohjan osanumerot ja FT-kytkimen osanumerot

Vakionopeusvoimanoton perusosanumerot
CV PTO Traktori Perusosanumero
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
FT-kytkimet 1.375-6 spline-tulolle
Universaali koko Vääntömomentti Osanumero
CAT3 / S4 1 000 N·m 6QE344901R
CAT3 / S4 1 000 N·m 635E41203R
CAT4 / S6 1 800 N·m 663H53403R

CV:n perusosanumero on kokoonpano ilman työkonelaitetta. Työvälineen puolisko, putki ja suojus ovat valitaan erikseen paalaimen mallin mukaan. FT-kytkimen osanumerot on lueteltu yleiskoon ja vääntömomentin mukaan. Jos olemassa olevaa kytkintä on säädetty, tarkista tavoiteluistomomentti paalaimen käsikirjaa vasten ennen tilaamista. A liittyvä luokka onNivelakseli lautasillesivu.

Kuinka Krone pyöröpaalaimen akseli yhdistetään

01

Lue paalaimen malli koneesta

KR100–KR160 kuuluvat yhteen ryhmään; 1500 ja 1800 toisessa; 1500V ja 1250MC kolmanneksessa; 1250/1550 ja 1250/1500 neljännessä ja viidennessä. Yllä oleva mallitaulukko näyttää kutakin ryhmää vastaavan voimanoton ja kytkimen.

02

Vahvista olemassa oleva akselin osanumero

Sama paalain voidaan rakentaa kitkakytkimellä tai katkaisukytkimellä. Olemassa oleva osanumero on nopein tapa varmistaa, millä kokoonpanolla kone toimitettiin, ennen kuin tilaat uuden.

03

Vahvista traktorin voimanoton uritus

Useimmat tämän alueen Krone-pyöröpaalaimet pyörivät 1.375-6 rihalla. Jos traktorissa käytetään erilaista voimanoton pätkää, varmista CV-puolikas erikseen. TheVoimanottoakselivalikoimasivulla luetellaan muut maatalouden voimansiirtoluokat, jos traktorin puolta vaihdetaan samanaikaisesti.

Missä tätä akselia käytetään

Krone pyöröpaalaimen voimansiirrot KR100-1800-sarjassa sekä 1500V, 1250MC ja 1250/1550-ryhmissä.

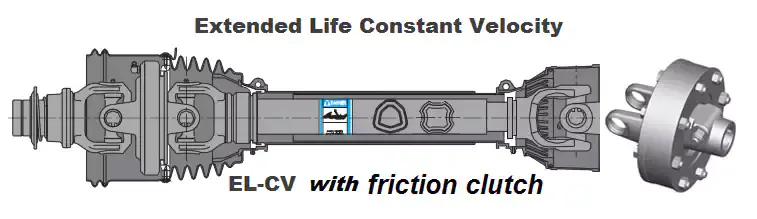

Krone-pyöröpaalaimen voimanottoakseli ottaa voiman traktorin voimanottoakselilta ja toimittaa sen paalaimen vaihteistoon CV-nivel ja teleskooppiputki. Kun paalain poimii raskaan karhoon tai osuu materiaalihukkaan, kytkin — joko kitka tai aukko rakenteesta riippuen — suojaa vaihteistoa iskuilta.

Akseli sovitetaan paalaimen malliin ja traktorin voimanoton uraan erikseen. Paalaimen puoli korjaa työkoneen puolisko, kytkimen tyyppi ja putken pituus; traktorin puoli kiinnittää CV-puolikkaan ja voimanoton rihlauksen. Molemmat sivut on vahvistettava ennen vaihtoakselin tilaamista.

Aiheeseen liittyvää pyöröpaalaimen käyttöä vartenNivelakseli Case IH pyöröpaalaimeensivulla käytetään vertailukelpoista mallikohtaista rakennetta. Työkonevaihteistot, jotka sijaitsevat nivelakselin jälkeen, katsomaatalous vaihteistoalue.

Lähetä paalaimen malli ja olemassa olevan akselin osanumero

Lähetä Krone-paalaimen malli (KR100 - 1800, 1500V, 1250 MC, 1250/1550 tai 1250/1500) ja olemassa oleva akselin osa numero tai kytkintyyppi. Vahvistamme voimanoton vaihtoehdon, kytkimen arvot ja CV:n perusosanumeron sitä varten rakentaa ja tehdä tarjous MOQ:lla ja toimitusajalla kyseiselle kokoonpanolle.
