PTO-akseli Peeconin pystysyöttösekoittimiin
  • PTO-akseli Peeconin pystysyöttösekoittimiinPTO-akseli Peeconin pystysyöttösekoittimiin
  • PTO-akseli Peeconin pystysyöttösekoittimiinPTO-akseli Peeconin pystysyöttösekoittimiin

PTO-akseli Peeconin pystysyöttösekoittimiin

Vaihtovoimanottoakselit PEECON pystysyöttösekoittimille 865, 1100, 1300 ja 1500. CAT6 vakionopeuspääakseli; traktorin puoleiset uravaihtoehdot 1.375-6 (540 rpm), 1.375-21 (1000 rpm) ja 1.750-20 (1000 rpm); mikseripuolen tulo tyypillisesti 1.750-6. Automaattisen katkaisun kytkimen vääntömomentti 2 500–3 500 N·m; leikkauspultin kannattimet mitoitettu 2 920 N·m. Akselin pituus, ikeen koko, kiilayhdistelmä ja suojuksen kokoonpano voidaan tehdä piirustuksen mukaan. MOQ ja toimitusaika vahvistetaan tilauskohtaisesti, koska ne riippuvat mallista ja kokoonpanosta. Lähetä mikserimallisi ja traktorisi voimanoton rihla – vahvistamme voimansiirtoyhdistelmän ja teemme tarjouksen.

Vaihtovoiman tukkumyynti · PEECON Pystysekoitinsarja

Tukkumyynti PEECON pystysyöttösekoittimille — Tekniset tiedot, MOQ, räätälöinti ja toimitusaika syöttösekoittimen vaihtamiseen

Kun pystysuuntainen syöttösekoittimen voimanoton akseli epäonnistuu, paalain tai sekoitin pysähtyy ja vaihtopäätös tulee kolme tarkistusta: mikä PEECON malli, mikä ura traktorin puolella ja minkä kytkimen vääntömomentin sekoittimen vaihteisto pystyy ota. Tällä sivulla luetellaan nämä kolme tuotetta verrattuna neljään tämän valikoiman mikserimalliin sekä CV-mainos akselin ja kytkimen osanumerot, jotta voit vahvistaa tekniset tiedot ennen tarjouksen pyytämistä.

Hinnoittelu ja MOQlainauksen perusteella
ToimitusaikaTilauksen mukaan
RäätälöintiPiirustuspohjainen
AsiakirjatPyynnöstä

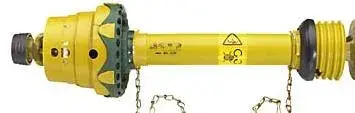

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
PEECON pystysyöttösekoittimen voimanotto — CAT6 vakionopeusnivel ja 2500-sarjan kytkimen pää.

Tärkeimmät tiedot

  • PääakseliCAT6 vakionopeus
  • Traktorin kiila1,375-6 · 1,375-21 · 1,750-20
  • Mikserin tuloTyypillisesti 1.750-6
  • Akselin vääntömomentti3 800 N·m nimellisarvo / 4 200 N·m huippu
  • Kytkimen vääntömomentti2500 – 3500 N·m
  • Leikkauspultin ike2 920 N·m
  • Mikseri mallit865 · 1100 · 1300 · 1500
  • Traktorin tehoVähintään 95-200 hv
  • RäätälöintiPituus, ike, kiila, kilpi

Mallimatriisi — Mikä PEECON-sekoitin tarvitsee minkä voimanoton

PEECON865
  • Kapasiteetti865 CFT
  • Kairat2
  • Min. tehoa95 hv
  • VoimansiirtoCAT6 CV
  • SplineTraktorilla
PEECON1100
  • Kapasiteetti1100 CFT
  • Kairat2
  • Min. tehoa135 hv
  • VoimansiirtoCAT6 CV
  • SplineTraktorilla
PEECON1300
  • Kapasiteetti1300 CFT
  • Kairat3
  • Min. tehoa180 hv
  • VoimansiirtoCAT6 CV
  • SplineTraktorilla
PEECON1500
  • Kapasiteetti1500 CFT
  • Kairat3
  • Min. tehoa200 hv
  • VoimansiirtoCAT6 CV
  • SplineTraktorilla

Useimmat tämän tehoalueen traktorit käyttävät 1.750-20 voimanoton typpiä ja useimmat tämän alueen PEECON-sekoittimet käyttävät 1.750-6 tuloa akseli. Molemmat puolet sovitetaan erikseen — sekoittimen puoli kiinnitetään sekoittimella, traktorin puoli kiinnitetään traktori. Vahvista molemmat ennen tilaamista.

CAT6:n vakionopeuksinen pääakseli – kokoonpanon ja puoliakselin osanumerot

Täydellinen CV-kokoonpano ja puoliakselin referenssi CAT6-pääakselille
Traktorin ulostuloakseli Täydellinen CV:n kokoonpanon osanumero CV 1/2 Akselin osanumero Toteuta puolikas (2500) osanumero
540 rpm, 1,375" × 6 spline 392206 392206-PUOLI 2500-TOTEUTUS-PUOLIKKO
1000 rpm, 1,375" × 21 spline 392221 392221-PUOLI 2500-TOTEUTUS-PUOLIKKO
1000 rpm, 1,750" × 20 spline 392220 392220-PUOLI 2500-TOTEUTUS-PUOLIKKO

Täydellinen CV-asennelma toimitetaan liitos esirasvattuna. Jos tarvitset vaihtaa vain toisen puolikkaan, puoliakselin osanumero on se, jonka tilaat. Työkoneen puolisko on jaettu kaikille kolmelle traktorin puoleiselle versiolle.

Kytkimen ja ikeen valinta — Vääntömomentit ja osanumerot

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft

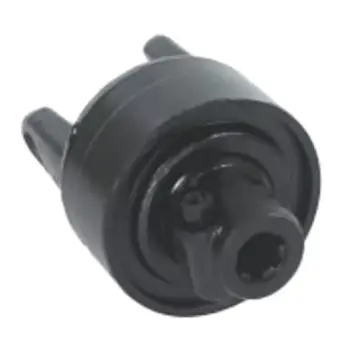

2500-sarjan automaattinen katkaisukytkin — K64- ja K64/24-korit.
2500-sarjan automaattiset kytkimet
Osanumero Malli Halkaisija Splainit Vääntömomentti
134467 K64/24 1.750 20 3 500 N·m
LAF20250MDAL67 K64 1.750 20 2500 N·m
135416 K64/24 1.375 6 2 700 N·m
135362 K64/24 1.750 6 2 700 N·m
135986 K64/24 1.750 20 2 700 N·m
2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft

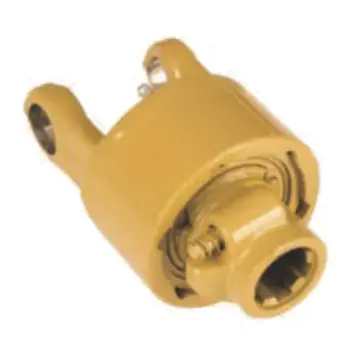

2500-sarjan leikkauspultit — KB61, KB61/2 ja BTL-rungot.
2500-sarjan leikkauspultit
Osanumero Malli Halkaisija Splainit Vääntömomentti
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2 920 N·m
355272 KB61/2 1.375 6 2 920 N·m
4250104 KB61/2 1.375 6 2 920 N·m
BTL67205610A BTL 1.750 20 2 920 N·m
4250105 KB61/2 1.750 20 2 920 N·m
BTL67345610A KB61 1.750 6 2 920 N·m
338427 KB61/2 1.750 6 2 920 N·m
392340 KB61/2 1,9375 RD 0.50 avain —

Molemmat kytkinperheet eivät ole vaihdettavissa keskenään. Automaattiset kytkimet kytkeytyvät uudelleen luisumisen jälkeen, joten ne sopivat sekoittimiin, jotka kohtaavat satunnaisia ylikuormituksia käynnistyksen aikana. Leikkauspultin kannattimet uhraavat pultin ylikuormituksen vuoksi ja ne on pultattava uudelleen ennen kuin sekoitin toimii uudelleen, jotta ne sopivat sekoittimiin, joissa rikkoutunut pultti on helpompi vaihtaa kuin ylikuumentunut kytkinpaketti. Laajemman valikoiman täydellinen viite on osoitteessaNivelakseli syöttösekoittimiinsivu.

Tekniset tiedot — akseli, nivel ja suoja

Akseli ja nivel

Pääakseli
CAT6 vakionopeus
Akselin materiaali
Karkaistu seosteräs, hiottu
Akselin halkaisija
φ62 mm
Liitoskulma
±45°
Laakeri
Nelipallomainen rulla
Nimellismomentti
3 800 N·m
Huippuvääntömomentti
4 200 N·m
Nopeusalue
540-1000 rpm

Tiiviste ja suojaus

Tiivistemateriaali
Hydrattu nitriilikumi
Tiivisteen lämpötila alue
-45 °C - 130 °C
Pölysuoja
Kolmihuuli, jossa spiraalimainen lastuura
Kilpi
Täysi peitto, pikaliitin
Traktorin teho
80-220 hv
Yhteensopivuus sekoittimen kanssa
PEECON, KUHN (20 m³ ja enemmän)
Räätälöinti
Pituus, ike, kiila, kilpi
Dokumentaatio
Toimitetaan pyynnöstä

Yllä olevat tekniset tiedot vastaavat nykyistä tuotantorakennetta. Epätyypilliselle akselin pituudelle tai ikeen koolle piirustus hallitsee. Laajempi valikoima muille rehusekoittimille, mukaan lukienHuippuluokan rehusekoittimet, on lueteltu luokkasivulla ja vastaavasyöttösekoittimen vaihteistoon erillisellä sivulla.

Kuinka tilaus vahvistetaan

Lähetä malli ja spline

Ilmoita PEECON-sekoittimen malli (865 / 1100 / 1300 / 1500) ja traktorin voimanoton tyven koko.

Vahvista voimansiirto

Palautamme vastaavan CV-kokoonpanon, kytkinperheen ja osanumeroyhdistelmän.

Piirustus ja lainaus

Mukautetuille pituuksille tai ikeille piirustus tehdään ennen tuotantoa. Tarjouksessa luetellaan vahvistetun kokoonpanon MOQ ja läpimenoaika.

Tuotanto ja lähetys

Vakioakselit liikkuvat vahvistetun aikataulun mukaisesti; mukautetut akselit liikkuvat piirustuksen hyväksymisen jälkeen.

MOQ ja toimitusaika ilmoitetaan tilauskohtaisesti, koska ne riippuvat mallista, spline-yhdistelmästä ja siitä, onko akseli on vakio tai tehty piirustuksen mukaan. Mikään tällä sivulla ei sitoudu kiinteään lukuun, joka ei kestäisi a eri kokoonpano. TheVoimanottoakselivalikoimasivulle luetellaan muut maatalouden luokat.

Usein kysytyt kysymykset

Mitä PEECON-sekoitinmalleja tämä nivelakseli peittää?

865, 1100, 1300 ja 1500. Kummankin traktorin vähimmäisteho on 95 hv, 135 hv, 180 hv ja 200 hv edellä olevan mallimatriisin mukaisesti. Kaikilla neljällä on vakionopeus CAT6-pääakseli.

Mitä uraa käytetään traktorin ja sekoittimen puolella?

Useimmat tämän alueen traktorit käyttävät 1.750-20 uraa, ja useimmat sekoittimet käyttävät 1.750-6 tuloakselia. Saatavilla on myös traktorin puoleiset 1.375-6 (540 rpm) ja 1.375-21 (1000 rpm) vaihtoehdot. Traktorin puoli ja sekoitinpuoli sovitetaan toisistaan ​​riippumatta – varmista molemmat ennen tilaamista.

Mikä on akselin ja kytkimen vääntömomentti?

CAT6-pääakseli on mitoitettu 3 800 N·m jatkuvaan ja 4 200 N·m hetkelliseen huippuun. 2500-sarjan automaattiset katkaisukytkimet vaihtelevat välillä 2500 N·m – 3500 N·m. Leikkauspulttikannattimet on mitoitettu 2 920 N·m:lle.

Voitko toimittaa epätyypillisen akselin pituuden tai ikeen?

Kyllä. Akselin pituus, ikeen koko, kiilayhdistelmä ja suojuksen kokoonpano voidaan tehdä piirustuksen mukaan. Lähetä olemassa olevan akselin mitat tai luonnos liitoskeskiöistä merkittynä, niin varmistamme toteutettavuuden.

Mitkä ovat MOQ ja läpimenoaika?

MOQ ja toimitusaika vahvistetaan tilauskohtaisesti. Ne riippuvat mallista, spline-yhdistelmästä ja siitä, onko akseli vakio vai piirustusten mukaan. Lähetä sekoittimen malli ja traktorin voimanoton rihla, niin lähetämme tarjouksen, jossa luetellaan kyseisen kokoonpanon MOQ ja toimitusaika.

Pyydä tarjous PEECON-sekoittimestasi

Lähetä PEECON-sekoittimesi malli (865 / 1100 / 1300 / 1500) ja traktorin voimanoton osan koko (1.375-6, 1.375-21 tai 1,750-20). Vahvistamme voimansiirtoyhdistelmän ja osanumeron ja teemme tarjouksen MOQ:lla ja toimitusajalla tätä kokoonpanoa varten. Räätälöidyt pituudet ja ikeet on ilmoitettu piirrosta vastaan.
