WPDA-sarjan matovaihteistot

WPDA-sarjan kierukkavaihteistot – 13 runkokokoa (40–250), suhteet 5:1–100:1, vääntömomentti 15–2 500 N·m, syöttöteho 0,12–15 kW, IP65 valurautakotelo pakkovoitelulla. Kierukkapyörä sammutetaan ja hiotaan HRC 58–62:een; kaksoishuulitiiviste pitää jauhopölyn, peltolietteen ja huuhteluveden poissa vaihteiston ontelosta. Jalka-, laippa- ja onttoakselikiinnitys on saatavana, ja ulostuloakseli voidaan työstää vastaamaan nykyistä moottoriasi. Lähetä syöttöteho, tarvittava suhde ja moottorin laippa – palautamme sopivan rungon, mittapiirroksen ja suoran tehtaan tarjouksen 24 tunnin sisällä.
4050607080100120135147155175200250

WPDA-sarjan kierukkavaihteistot – suhteet 5:1–100:1, 15–2 500 N·m, IP65 valurautainen kotelo

Jos hankit matovähennyslaitteen sekoittimeen, kuljettimeen, pakkauslinjaan tai maatalouskoneeseen, kolme numeroa päätä, sopiiko se suhde, lähtömomentti ja moottorin laippa. WPDA-sarja kattaa kaikki kolme kolmestatoista runkokoot 40 - 250, syöttöteho 0,12 kW - 15 kW ja valurautainen kotelo, jonka suojausluokka on IP65 pesu ja pöly. Alla olevien taulukoiden avulla voit sovittaa kehyksen työhösi avaamatta luetteloa.

Specification Snapshot

  • Kehyksen koot40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Syöttöteho0,12 kW – 15 kW
  • Vähennyssuhde5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Lähtövääntömomentti15 N·m – 2 500 N·m
  • AsuminenErittäin luja valurauta, iskun- ja muodonmuutoskestävä
  • Madon pyöräKarkaistu ja hiottu, hampaan pinta HRC 58–62
  • SuojausIP65 — kaksihuulitiiviste ja pölytiivis runkoöljytiiviste
  • AsennusJalka, laippa tai ontto akseli; ulostuloakseli koneistettuna moottoriisi
  • VoiteluPakkovoitelupiiri, alla 60 °C 24/7 käytössä

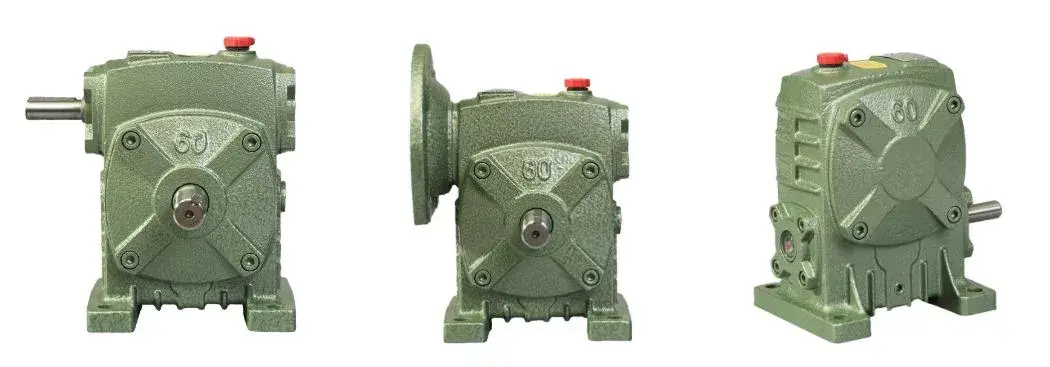

WPDA Series Worm Gearboxes — cast iron housing worm reducer

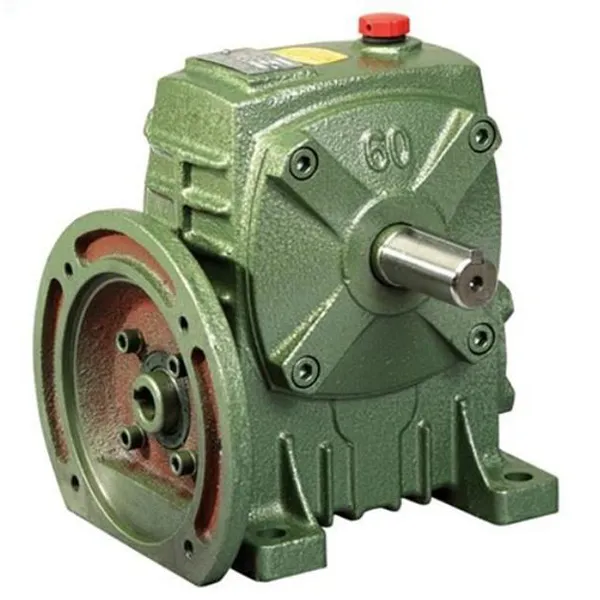

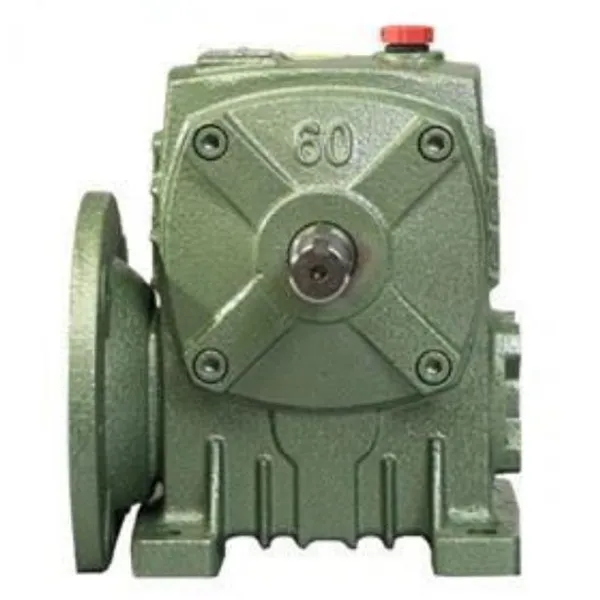

WPDA-kierukkavaihdelaatikko — valurautainen kotelo, laippaan asennettu tulo, ontto tai kiinteä ulostuloakseli.

Mihin WPDA sopii

Elintarvikkeiden jalostus ja sekoitus

Itselukittuva pitää siiven paikallaan, kun moottori pysähtyy

WPDA-70:n 40:1-suhde mahdollistaa suuren kapasiteetin sekoituslapan käynnistymisen kuormituksen alaisena pysähtymättä. Milloin siima pysähtyy, itselukittuva matogeometria estää melaa putoamasta oman painonsa alla. The kaksoishuulitiiviste pitää jauhopölyn poissa öljystä, joten huoltoväli siirtyy noin kuuteen kuukauteen.

Jätevesi ja lajittelu

Valurautainen kotelo ja kaksihuulitiiviste kosteutta vastaan

Jätevesi- tai jätteenlajittelulaitoksessa kuluneen huulitiivisteen ohi vuotava öljy tappaa laakerit. WPDA-100 käyttää ruosteenkestävää valurautakoteloa ja kaksihuulitiivistettä; mitattu toimintamelu putoaa ympäriltä 80 dB - 62 dB, millä on merkitystä yövuoroissa asuinalueilla.

Maatalouskoneet

60:1-suhde kolminkertaistaa rummun vääntömomentin harvesterissa

Puimarummun 60:1 WPDA-80 nostaa moottorin vääntömomentin noin kolminkertaiseksi ja parantaa puintia tehokkuutta noin 25 %. Ontto akseli kiinnittyy suoraan olemassa olevaan käyttöakseliin, joten runkoon ei vaadi uudelleenkäsittelyä. IP65 pitää peltolietteen ja sateen poissa vaihteistoontelosta.

Logistiikka ja nosto

Suorakulmainen asettelu säästää 30 % asennustilasta

Automaattisilla lajittelulinjoilla ja nostotasoilla suorakulmainen matoasettelu antaa moottorin istua vieressä vetävä akseli eikä sen takana. 25:1 WPDA-60 tarjoaa riittävän tarkan paikannun pakettien lajittelua varten ilman servoa. Lähtöakselit voidaan työstää vastaamaan maahantuotuja moottoreita, jolloin vältetään täysi voimansiirto vaihtaa. KatsoWP-sarjan matovaihteistovaihteluvälin alhaisemman suhdeluvun tehtäviin.

Valintataulukko — teho, suhde ja paino

Runkokoon pikaopas – nimellinen syöttöteho ja paino
Koko Syöttöteho (kW) Suhdealue Paino (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 - 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 - 3,0 5:1 – 80:1 64
135 3,0 - 4,0 5:1 – 80:1 85
147 3,0 - 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 - 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

Lähtövääntömomentti ulottuu 15 N·m koossa 40 - 2 500 N·m koossa 250. Jos velvollisuutesi tarvitsee suhteen yhdeksän ulkopuolella vakiovaiheet, kysy lähin pari, niin vahvistamme todellisen lähtönopeuden ja vääntömomentin.

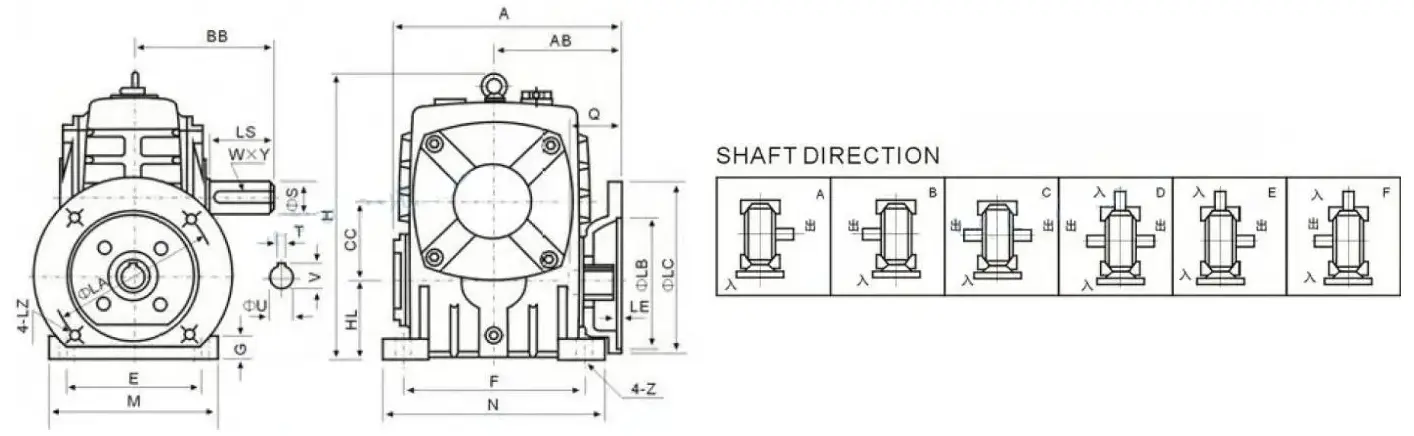

Asennusmitat — runkokoot 40-250

Asennusmitat (mm) — A, AB, BB, H, HL, laippa LA/LB/LC, tuloaukko Q/U, ulostuloakseli LS/S
Koko A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S L × Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6 × 21,8 65 32 10 × 4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20 × 7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Kaikki mitat millimetreinä. Pyyhkäise mobiililaitteella pöytää vaakasuunnassa päästäksesi laipan ja akselin pilareihin. Lähetä moottorin runko ja tarvittava ulostuloakselin koko, niin vahvistamme vastaavan rivin ennen tilaamista.

Miksi ostajat määrittävät tämän sarjan

01

Karkaistu ja hiottu kierukkapyörä, HRC 58–62

Kierukkapyörä käy karkaisun ja hionnan läpi hampaiden pinnan kovuuden ollessa alueella HRC 58–62. Kaivoskuljetinsovelluksessa kahden vuoden jatkuva käyttö aiheutti alle 0,1 mm:n vaihteiston kulumista. suunnilleen kolme kertaa normaalin alennuslaitteen käyttöikä samassa käytössä. Thetarkkuusvaihteiden valmistussivulla näkyy hionta- ja tarkastusvaiheet tämän kuvan takana.

02

Pakkovoitelu pitää öljypohjan alle 60 °C:ssa 24/7 käytössä

Sisäinen pakkovoitelupiiri syöttää verkkoa ja laakereita sen sijaan, että luottaisi pelkkään roiskeeseen. klo jatkuvassa 24 tunnin käytössä öljypohja pysyy alle 60 °C, mikä hidastaa voiteluaineen hapettumista ja pitää kalvon paksuus matokontaktissa. Tämä on ero kauden ja yhden kauden kestävän supistimen välillä joka kestää useita.

03

IP65 kaksihuulitiiviste ja kotelo, joka ei ruostu läpi

Kaksoishuulitiiviste ja pölytiivis runkoöljytiiviste suojaa IP65 mutaa, sadetta ja prosessipölyä vastaan. On a Jätteiden lajittelupaikka, jossa tavalliset pelkistimet vuotivat öljyä ja takavarikoitiin kolmen kuukauden kuluessa, WPDA-100 juoksi 18 kuukautta samassa syövyttävässä ympäristössä ilman pisaraakaan vuotoa. Jos velvollisuutesi on kevyempi ja tarvitset pienempi kirjekuori, vertaaRV-sarjan matovaihteisto.

04

Toistoakseli koneistettu moottorillesi, ei päinvastoin

Jalka-, laippa- ja onttoakselikiinnitys ovat kaikki saatavilla, ja ulostuloakseli voidaan työstää kokoon jo omistamasi moottorin tai vetoakselin. Maatalouskonetehdas tarvitsi akselin, joka sopisi vanhempaan moottori; vaihtoakseli toimitettiin kolmessa päivässä ja pultattiin kiinni moottoria vaihtamatta. varten maataloustullit, katsomaatalous vaihteistomyös valikoima.

Asiakaspalaute

”Ajoimme näitä kosteassa elintarvikepajassa, jossa aiemmat vaihteistot ruostuivat ja tarvitsivat usein seisokkeja. WPDA-sarjan kotelo ei ole ruostunut edes jauhojen ja kosteuden kanssa koko päivän, ja pronssi matopyörä on edelleen puhdas. Melu käytön aikana on lähes merkityksetöntä, joten se ei enää häiritse ruoan testauslaitteet lähellä. Kun minun piti säätää vähennyssuhdetta, heidän tiiminsä ohjasi minut läpi mallierot ja suoritin kuormituslaskelman puolestani - suositeltu yksikkö toimi sujuvasti alusta alkaen aloittaa.”

Emma WilsonFood Processing Plant, Sydney, Australia

”WPDA-vaihteistot toimivat erittäin hyvin projektissamme – luotettavia, tehokkaita ja helppoja asentaa ja huoltaa. Ensimmäisestä konsultaatiosta toimitukseen kaikki sujui hyvin ja yhteydenpito oli mutkatonta. Jatkamme yhteistyötä ja suosittelemme tuotetta muille yhteistyökumppaneille."

James CarterProjektin ostaja, Raydafonin asiakas

Lähetä moottorisi teho ja suhde – hanki sopiva kehys

Kerro meille syöttöteho, vaadittu lähtönopeus tai suhde, asennustapa ja akselin koko. Vahvistamme WPDA-kehys, palauta mittapiirustus ja tarjous tehdashintaan, yleensä 24 tunnin sisällä. Täysi valikoima päällämato vaihteistosivu.
