Puomin ilmatyöajoneuvon ylävarren hydraulisylinteri
  • Puomin ilmatyöajoneuvon ylävarren hydraulisylinteriPuomin ilmatyöajoneuvon ylävarren hydraulisylinteri
  • Puomin ilmatyöajoneuvon ylävarren hydraulisylinteriPuomin ilmatyöajoneuvon ylävarren hydraulisylinteri

Puomin ilmatyöajoneuvon ylävarren hydraulisylinteri

Raydafon on kiinalainen OEM-valmistaja ja -toimittaja, joka valmistaa puomityöajoneuvojen olkavarren hydraulisylintereitä. Tämä olkavarren sylinteri nostaa ja sijoittaa puomiston työkoneissa, joita käytetään voimankorjauksessa, kunnallisessa rakentamisessa ja mainostaulujen asennuksessa. Vakiomalli GTHZ210C-620500-000 käyttää Φ110 mm:n porausta, Φ75 mm:n tankoa, 815 mm:n iskua, 1433 mm:n asennusetäisyyttä, 23 MPa:n käyttöpainetta, 2-Φ9-porttia ja 100 kg:n painoa. Patentoitu kaksoismäntärakenne saavuttaa jopa 2000 kN työntövoiman, ja paikannusvirhe hallitaan ±3 cm:n sisällä. Sylinterin runko on valmistettu erikoisseosteräksestä, taottu ja lämpökäsitelty kuusi kertaa, ja sen kovuus on 40 % tavallista terästä korkeampi. Nelinkertaista komposiittitiivistejärjestelmää käytetään sade-, pöly- ja suolasuihkuympäristöissä, ja 3 vuoden jatkuva toiminta on todennettu rannikkoolosuhteissa. Modulaarinen rakenne vähentää tilavuutta 25 % ja painoa 18 % vertailukelpoisiin tuotteisiin verrattuna, ja pika-asennusliittymä lyhentää asennusaikaa puoleen. Mukautettua porausta, iskua, asennusetäisyyttä, portin sijaintia ja omaa etikettiä tuetaan. Tavoitehinnoittelu on tyypillisesti kilpailukykyistä maahantuotuihin vaihtoehtoihin nähden mallista ja määrästä riippuen. Lähetä piirustusnumero, tarvittava määrä ja kohdeportti nopeaa tarjousta varten.
Kiinan OEM-työajoneuvon sylinterin valmistaja

Puomin ilmatyöajoneuvon ylävarren hydraulisylinteri nostolavalle ja moottorikorjausautoille

Raydafon on Kiinassa toimiva puomiston ilmatyöajoneuvojen olkavarren hydraulisylinterien valmistaja ja toimittaja. Tämä olkavarren sylinteri käyttää puomin alustaa lentotyöajoneuvoissa, joita käytetään voimankorjauksessa, kunnallisessa rakentamisessa, mainostaulujen asennuksessa ja korkean paikan kunnossapidossa. Vakiomalli GTHZ210C-620500-000 tuottaa jopa 2000 kN työntövoiman patentoidulla kaksoismäntärakenteella, 23 MPa:n työpaineella, Φ110 mm:n reiällä, Φ75 mm:n tangolla ja 815 mm:n iskulla. Erikoisseostetusta teräksestä valmistettu runko on taottu ja lämpökäsitelty kuusi kertaa, jotta kovuus on 40 % korkeampi kuin tavallisen teräksen, ja nelinkertainen komposiittitiivistejärjestelmä kestää sateen, pölyn, tuulen ja rannikkosuolasuihkeen. Modulaarinen rakenne vähentää tilavuutta 25 % ja painoa 18 % vertailukelpoisiin tuotteisiin verrattuna. Mukautettua porausta, iskua, asennusetäisyyttä, portin sijaintia ja omaa etikettiä tuetaan. Pyydä tarjous lähettämällä piirustusnumerosi, tarvittava määrä ja kohdeportti.

2000 kNMax työntövoima
23 MPaTyöpaine
Φ110 × Φ75Poraus × tanko
815 mmAivohalvaus

Miksi ilmatyöajoneuvot valitsevat tämän olkavarren hydraulisylinterin

Lentotyöajoneuvot kuljettavat työntekijöitä korkeisiin tehtäviin sähkökorjaukseen, katuvalojen vaihtoon, mainostaulujen asennukseen ja rakennusten kunnossapitoon. Ylävarren sylinteri on hydraulinen ydinkomponentti, joka nostaa ja pitää alustaa. Jos se menettää työntövoiman, ajautuu kuorman alla tai vuotaa öljyä, koko ajoneuvosta tulee epäluotettava korkealla työssä.

Raydafon rakentaa tämän puomin ilmatyöajoneuvon olkavarren hydraulisylinterin näihin olosuhteisiin. Patentoitu kaksoismäntärakenne saavuttaa jopa 2000 kN työntövoiman ja voi nostaa työtason tasaisesti 50 metriin, ja asentovirhe on hallittavissa ±3 cm:n sisällä. Sylinterin rungossa on käytetty erikoisseosterästä, taottu ja lämpökäsitelty kuusi kertaa, ja sen kovuus on 40 % korkeampi kuin tavallisen teräksen. Neljänkertainen komposiittitiivisterakenne kestää rankkasadetta, pölyä, voimakasta tuulta ja rannikon suolasumua, ja se on todennettu jatkuvassa rannikkokäytössä 3 vuoden ajan ilman vuotoja.

Toimittajia vertaileville ostajille Raydafon tarjoaa suoran tehtaan hinnoittelun, OEM-tuotannon ja vakaan erän laadun. Jos hankit myös alavarren sylintereitä tai niihin liittyviä lentotyöajoneuvojen hydraulikomponentteja, katso kaikkiLentotyöajoneuvojen hydraulisylinteritluokka jaPuomin ilmatyöajoneuvon alavarren hydraulisylinterisivu.

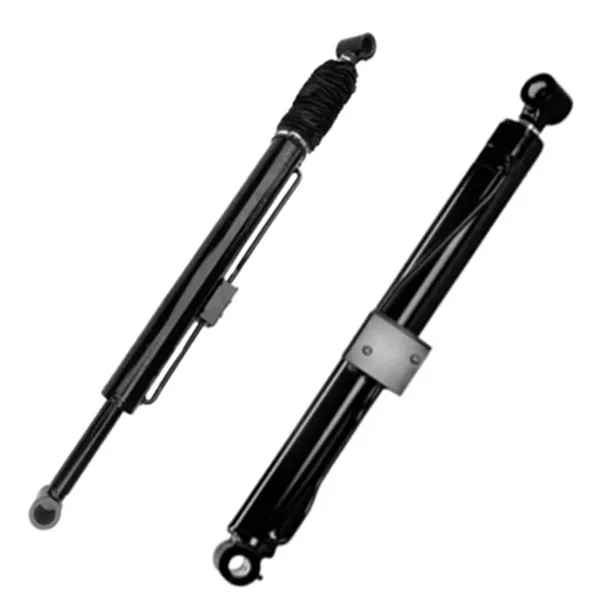

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck

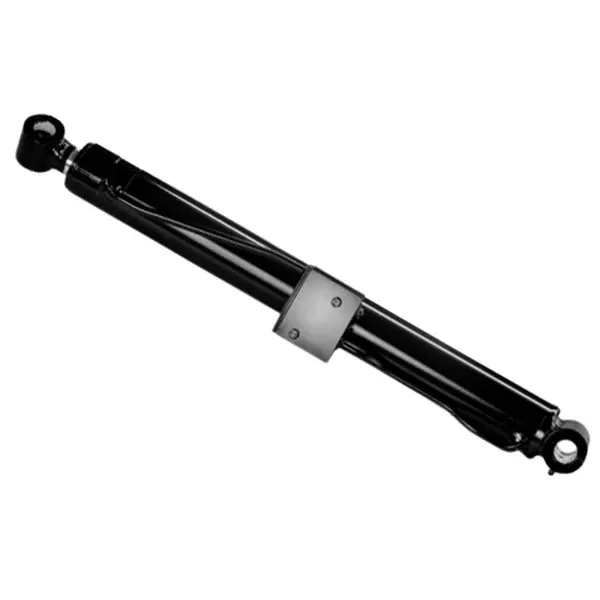

Ylävarren hydraulisylinteri puomityöajoneuvoihin ja nostolavalle

Vakiomalli ja tekniset mitat

Alla oleva vakio olkavarren sylinteri kattaa yleiset lentotyöajoneuvot ja -lavasovellukset. Jos laitteessasi on erilainen asennuskuvio, lähetä OEM-piirustusnumero tai fyysinen näyte käänteistä suunnittelua ja mukautettua tuotantoa varten.

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Mittaviite vakioolkavarren sylinterimallille GTHZ210C-620500-000
Sylinterin nimi Piirustusnumero Poran halkaisija D Tangon halkaisija d Aivohalvaus S Asennusetäisyys L Työpaine Käyttöliittymä M Paino
Ylävarren sylinteri GTHZ210C-620500-000 Φ110 mm Φ75 mm 815 mm 1433 mm 23 MPa 2-Φ9 100 kg

Tarvitsetko erilaisen porauksen, iskun, asennusetäisyyden tai portin asennon? Raydafon voi valmistaa mukautetun olkavarren hydraulisylinterin piirustustasi vasten. Katso asiaankuuluvat mobiililaitteiden sylinteritAjoneuvonosturin hydraulisylinteritluokkaan.

Suorituskyvyn ydinominaisuudet

01

Superteho korkealla nostossa

Patentoitu kaksoismäntärakenne saavuttaa jopa 2000 kN työntövoiman. Nostaa alustan 50 metriin paikannusvirheen ollessa ±3 cm:n sisällä, mikä tukee tarkkaa korkean korkeuden johdotusta ja huoltoa.

02

Karkaistu vaativiin ympäristöihin

Erikoisseosteräsrunko, taottu ja lämpökäsitelty kuusi kertaa, kovuus 40 % korkeampi kuin tavallisen teräksen. Nelinkertainen komposiittitiiviste kestää rankkasadetta, pölyä, voimakasta tuulta ja rannikon suolasumua.

03

Kenttävarmennettu luotettavuus

Jatkuva 3 vuoden käyttö rannikon suolasuihkuympäristössä ilman vuotoa. Taifuunikauden aikana kunnallinen yritys käytti tätä sylinteriä koko toiminnan ajan ja piti toiminnan vakaana.

04

Kevyt ja joustava

Tilavuus pieneni 25 % ja paino 18 % vertailukelpoisiin tuotteisiin verrattuna. Sopii erilaisiin lentokonetyyppeihin ja vähentää puomirakenteen kuormitusta.

05

Nopea asennusliittymä

Pika-asennusliittymän suunnittelu lyhentää asennusaikaa puoleen. Tavalliset teknikot voivat suorittaa vaihdon noin puolessa tunnissa ohjeiden mukaan.

06

OEM-räätälöinti

Räätälöity poraus, tanko, isku, asennusetäisyys, öljyaukon asento, omien merkkien pakkaus ja massatilaustuotanto eri lentokonetyypeille.

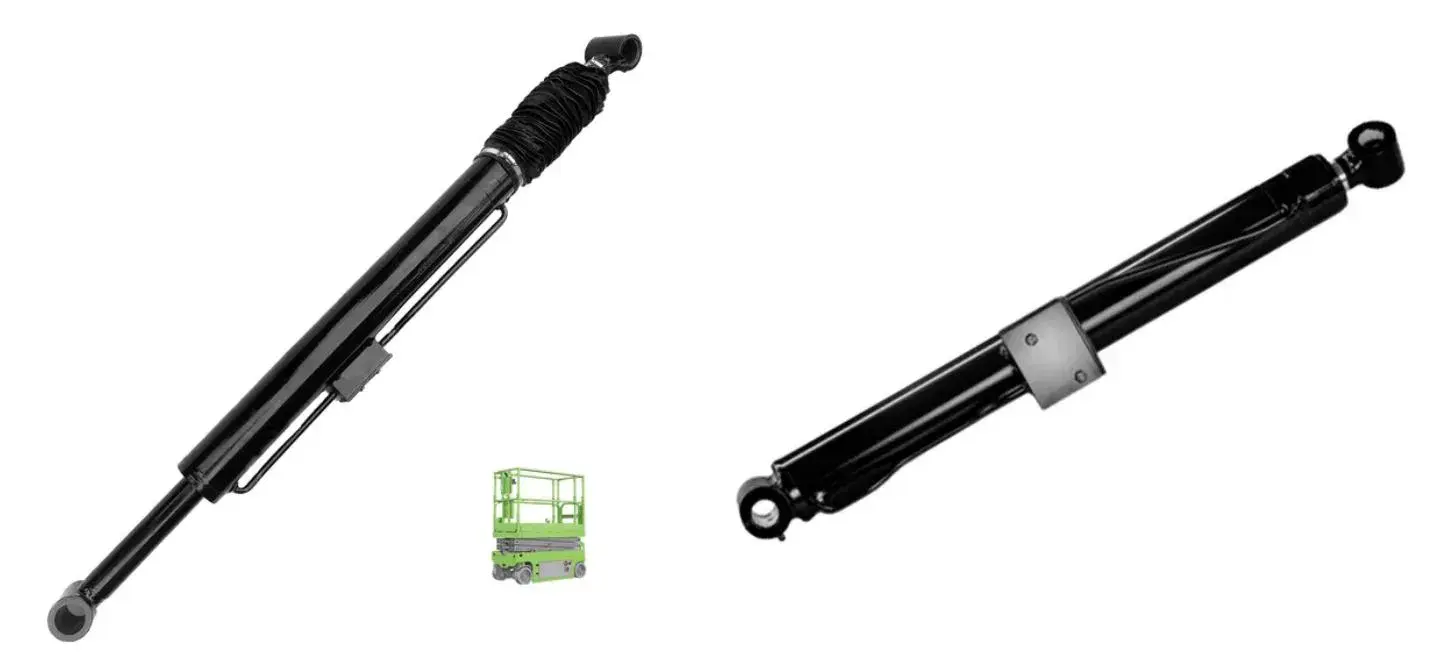

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Ylävarren sylinterin tiiviste ja modulaarinen rakenne

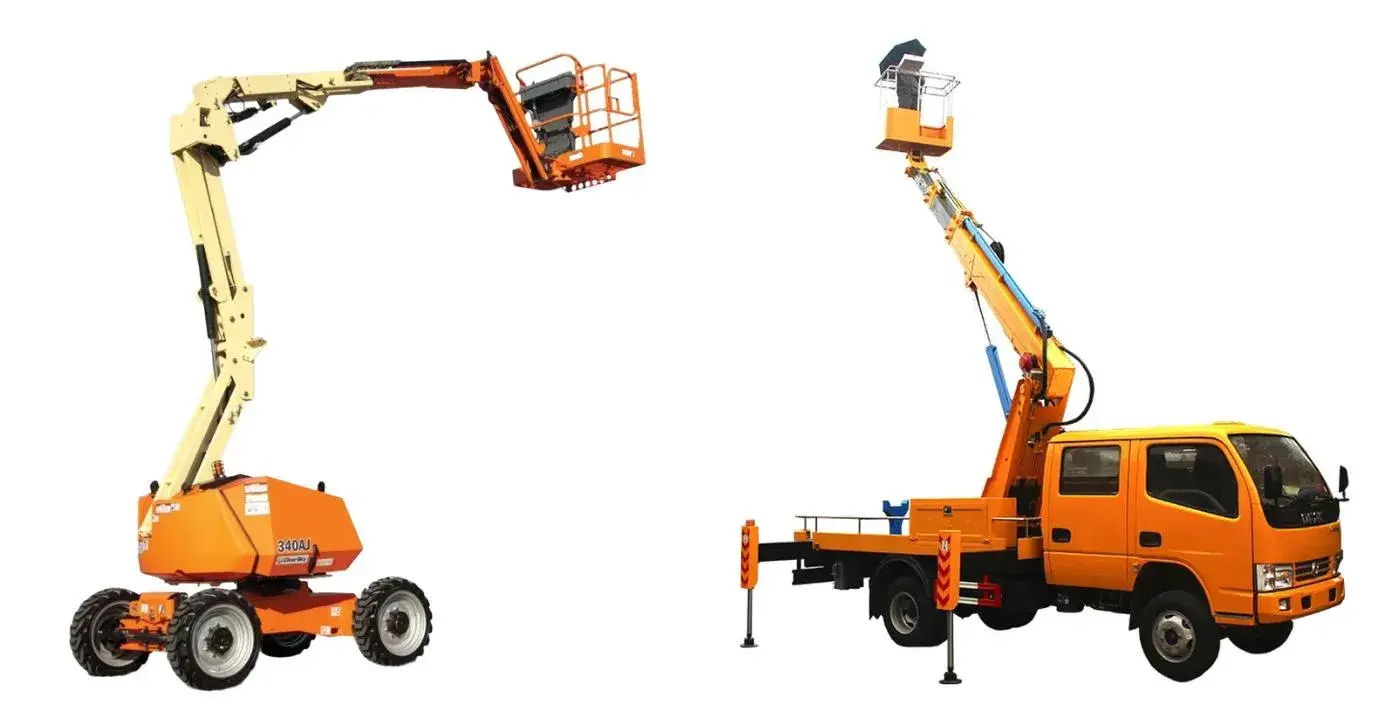

Sovellukset sähkökorjauksessa, kunnallisessa rakentamisessa ja korkeissa töissä

Virtajärjestelmä Suurjännitetornin ja sähköaseman huolto

Sylinteri tuottaa 1800 kN työntövoiman työtason nostamiseksi 30 metriin, paikannusvirhe ±2 cm. Jopa tason 5 myrskyolosuhteissa sisäänrakennettu vakautusjärjestelmä säätää työntövoimaa reaaliajassa pitääkseen alustan vakaana linjaliitäntää ja laitteiden vaihtoa varten.

Kunnallinen Katuvalojen ja mainostaulujen asennus

Modulaarinen rakenne sopii erilaisiin työajoneuvoihin ja öljyaukon asentoa voidaan säätää joustavasti. Tienrakennusprojektissa yksi työajoneuvo sai 20 katuvaloa vaihdettua yhdessä päivässä 40 %:n tehokkuudella aiempiin menetelmiin verrattuna.

Rakentaminen Julkisivujen ja kerrosten huolto

Vakaa työntövoima ja tarkka asemointi tukevat ikkunoiden pesua, julkisivujen korjausta ja kylttien asennusta korkealle. Nelinkertainen tiiviste kestää sadetta, pölyä ja tuulta ulkotyön aikana.

OEM ja jälkimarkkinat Lentotyöajoneuvojen OEM- ja korjausmarkkinat

Lavanrakentajat, korjaamot ja jälkimarkkinatoimittajat voivat tilata vakiomalleja tai räätälöityjä olkavarren sylintereitä omalla pakkauksella. Jos käsittelet myös trukin hydraulijärjestelmiä, katsoTrukin hydraulisylinterialue.

Laatutodistus, testaus ja vientituki

Materiaali- ja lämpökäsittelykirjat

Erikoisseosteräsrunko, kuusi kertaa taonta ja lämpökäsittely, kovuus 40 % korkeampi kuin tavallisen teräksen. Materiaaliasiakirjat voidaan toimittaa irtotavaralähetysten yhteydessä.

Paine- ja työntövoiman testaus

Jokainen sylinteri tarkastetaan vuotojen, iskun tasaisuuden ja aukon sovituksen varalta ennen pakkaamista. Työntövoiman suorituskyky tarkistetaan nimellispaineella.

Mittatarkastus

Poraus, tanko, isku, asennusetäisyys ja aukon mitat kirjataan tilattua piirustusta tai asiakasnäytettä vastaan.

Vientipakkaus

Sylinterit on täynnä ruosteenestoöljyä ja suojaavia päätytulppia. Bulkkitilaukset voidaan lavata ja kiinnittää merirahtia, lentorahtia tai pikatoimitusta varten.

Mukautettu OEM-tilausprosessi

Vaihe 01 Lähetä hakemuksen tiedot

Ilmoita laitetyyppi, piirustusnumero, poraus, tanko, isku, asennusetäisyys, portin koko, määrä ja kohdeportti.

Vaihe 02 Mallin arvostelu

Raydafon tarkistaa, sopiiko malli GTHZ210C-620500-000 tai mukautettu olkavarren sylinteri laitteeseesi.

Vaihe 03 Näytteen ja piirustuksen hyväksyntä

OEM-projekteissa Raydafon kääntää näytteen ja vahvistaa mitat ennen massatuotantoa.

Vaihe 04 Tuotanto ja tarjous

Piirustushyväksynnän jälkeen Raydafon tarjoaa FOB Ningbo -tarjouksen, tuotantoaikataulun ja pakkaustiedot.

Usein kysytyt kysymykset

Mikä on puomin ilmatyöajoneuvon olkavarren hydraulisylinteri?

Puomin ilmatyöajoneuvon olkavarren hydraulisylinteri on hydraulinen toimilaite, joka käyttää ilmatyöajoneuvon tai työlavan yläpuomia. Se nostaa ja sijoittaa työtason niin, että työntekijät voivat turvallisesti suorittaa sähkökorjauksia, kunnallista rakentamista, mainostaulujen asennusta ja muita korkealla sijaitsevia tehtäviä. Se on yksi puomin nostojärjestelmän hydrauliikan ydinkomponenteista.

Mitä vakiomallia Raydafon valmistaa?

Raydafon valmistaa vakiomallia GTHZ210C-620500-000, jossa on Φ110 mm:n reikä, Φ75 mm:n tanko, 815 mm:n iskunpituus, 1433 mm:n asennusetäisyys, 23 MPa:n käyttöpaine, 2-Φ9-portti ja 100 kg:n paino. Mukautettu poraus, tanko, isku, asennusetäisyys ja portin sijainti ovat saatavilla OEM-piirustuksia tai fyysisiä näytteitä vastaan.

Kuinka paljon työntövoimaa tämä olkavarren sylinteri voi tuottaa?

Patentoitu kaksoismäntärakenne saavuttaa jopa 2000 kN maksimityöntövoiman ja voi nostaa työtason tasaisesti 50 metriin. Sähköjärjestelmän kunnossapidossa sylinteri tuottaa vahvan 1800 kN:n työntövoiman nostaakseen lavan 30 metriin, paikannusvirheen ollessa hallinnassa ±2 cm:n sisällä ja säilyttää vakauden tason 5 myrskyolosuhteissa.

Mitä materiaaleja ja tiivistysjärjestelmää käytetään?

Sylinterin runko on valmistettu erikoisseosteräksestä, taottu ja lämpökäsitelty kuusi kertaa, ja sen kovuus on 40 % tavallista terästä korkeampi. Nelinkertainen komposiittitiivisterakenne kestää rankkasadetta, pölyä, voimakasta tuulta ja rannikkosuolaa. Sylinteriä on käytetty jatkuvasti 3 vuoden ajan rannikon suolasuihkuympäristöissä ilman vuotoja.

Voiko Raydafon valmistaa mukautettuja OEM-olkavarren sylintereitä?

Kyllä. Raydafon tukee OEM-tuotantoa asiakkaiden piirustuksista tai fyysisistä näytteistä. Eri ilmatyöajoneuvotyypeille on saatavilla räätälöity poraus, tanko, isku, asennusetäisyys, öljyaukon sijainti, omat etiketit -pakkaus ja massatilaustuotanto.

Mitä tietoja tarjoukseen tarvitaan?

Lähetä piirustusnumero tai olemassa olevat näytetiedot, reiän halkaisija, tangon halkaisija, isku, asennusetäisyys, työpaine, portin koko, tilausmäärä ja kohdeportti. Raydafon vastaa FOB Ningbo -tarjouksella ja toimitusajalla.

Kuinka voin pyytää näyte- tai joukkotilausta?

Käytä tällä sivulla olevaa kyselylomaketta tai ota yhteyttä Raydafoniin puhelimitse, sähköpostitse tai WhatsAppilla. Liitä mukaan tarvittava malli, piirustusnumero, määrä ja sovellus. Myyntitiimi vahvistaa näytteen saatavuuden, irtotavaratuotannon aikataulun ja pakkaustiedot.

Oletko valmis hankkimaan puomin ilmatyöajoneuvon ylävarren hydraulisylinterit?

Lähetä piirustusnumero, poraus/tanko/iskun vaatimus, työpaine, portin koko, tilausmäärä ja kohdeportti. Raydafon vahvistaa vakiomallin tai suunnittelee mukautetun olkavarren hydraulisylinterin ja antaa sitten FOB Ningbo -tarjouksen toimitusajalla ja pakkaustiedoilla.
