Miksi välyksen säätelyllä on merkitystä erittäin tarkoissa planeettavaihteistojärjestelmissä?

Erittäin tarkoissa liikkeenohjausjärjestelmissä jokainen paikoitusvirheen mikroni moninkertaistuu merkittäviksi poikkeavuuksiksi työkalussa tai päätelaitteen kohdalla. Välys – hammaspyörän hampaiden välinen mekaaninen välys – on ensisijainen liikkeen katoamisen lähde pyörivissä voimansiirtojärjestelmissä. aPlanetaarinen vaihdelaatikkoCNC-työstökeskuksissa, robottikäsivarsissa tai ilmailutoimilaitteissa käytetty hallitsematon välys heikentää suoraan tarkkuutta, toistettavuutta ja dynaamista vastetta. Kun moottori vaihtaa suuntaa, hammaspyörän hampaiden on ylitettävä välysaukko ennen kuorman siirtymistä, mikä aiheuttaa kuolleen alueen, joka voi olla jopa 15 kaariminuuttia tavallisissa vaihteistoissa. Korkean tarkkuuden sovelluksissa tämä kuollut alue tuottaa osien toleransseja, jotka ylittävät määritykset, mikä johtaa romuun, uudelleenkäsittelyyn ja kalliisiin tuotantoviiveisiin. Tehtaamme Raydafon Technology Group Co., Limitedissä on suunnitellut sarjan Planetary Gearbox -malleja, jotka saavuttavat jatkuvasti alle 3 kaariminuutin välysarvot, ja premium-mallimme saavuttavat 1 kaariminuutin tai vähemmän. Tämä artikkeli selittää, miksi vastaiskun hallinta ei ole vain laatuominaisuus, vaan perusvaatimus nykyaikaiselle tarkkuussuunnittelulle.

Välyksen hallinnan merkitys ulottuu staattisen paikantamisen lisäksi. Dynaamisissa operaatioissa – kuten ääriviivajyrsinnässä, laserleikkauksessa tai poiminta- ja paikkajaksoissa – välys aiheuttaa ylityksen, värähtelyn ja asettumisaikaviiveitä. Planetaarivaihteisto, jossa on liiallinen välys, pakottaa servosilmukan kompensoimaan jatkuvasti, mikä vähentää liikejärjestelmän tehollista kaistanleveyttä. Tämä johtaa hitaampiin sykliaikoihin ja huonompaan pintakäsittelyyn. Lisäksi välys aiheuttaa suunnanvaihdon aikana iskukuormituksia, jotka nopeuttavat hammaspyörän hampaiden, laakerien ja moottorin kytkimen kulumista. Tehtaamme on dokumentoinut 40 prosentin pidentyneen vaihteiston käyttöiässä, kun välys pienenee 10 kaariminuutista 3 kaariminuttiin samalla kuormitusprofiililla. Tässä kattavassa oppaassa käsittelemme välyksen mekaanista alkuperää, sen minimoimiseen käytettyjä suunnittelustrategioita Planetary Gearbox -sarjassamme ja mitattavissa olevia etuja, joita tarkka välyksen hallinta tuo tuotantoprosesseillesi. Jaamme myös erityisiä mittaustietoja ja huoltosuosituksia, jotka auttavat sinua valitsemaan optimaalisen planeettavaihteiston korkean tarkkuuden sovellukseesi.

Sisällysluettelo

• 1. Mitä vastaisku oikein on ja miten se syntyy planeettavaihteistossa?
• 2. Miksi hallitsematon välys vaarantaa paikannustarkkuuden ja toistettavuuden?
• 3. Mitkä ovat pienitehoisen planeettavaihteistosarjamme tekniset tiedot?
• 4. Kuinka voit mitata ja ylläpitää välyksen hallintaa planeettavaihteistojärjestelmissä?
• Usein kysytyt kysymykset (FAQ)
• Johtopäätös ja tarkkuuspäivityskonsultointi

Mikä tarkalleen on takaisku ja kuinka se syntyy planeettavaihteistosta?

Välys, jota usein kutsutaan hammasvälyksiksi tai liikkeen katoamiseksi, on kulmavälys hammaspyörän hampaiden välillä, kun hammaspyöräpari on paikallaan eikä siihen kohdistu kuormitusta. Planeettavaihteistossa välys kerääntyy useista lähteistä: aurinkopyörästä planeettavaihteistoverkkoon, planeettavaihteesta kehävaihteistoon ja laakereiden välykset planeetan kannattimien sisällä. Toisin kuin yksinkertaisemmissa hammaspyörissä, planeettajärjestelyssä on useita hammaspyöräverkkoja samanaikaisesti, mikä tarkoittaa, että kokonaisvälys on yhdistelmä kunkin silmän välyksistä. Tavallisissa teollisissa planeettavaihteistoyksiköissä tämä kumulatiivinen välys on tyypillisesti 10-30 kaariminuuttia. Tällaista pelitasoa ei kuitenkaan voida hyväksyä korkean tarkkuuden sovelluksissa, jotka vaativat tarkkaa sijoittelua. Tehtaamme Raydafonissa käyttää edistyneitä valmistustekniikoita jokaisen välyksen lähteen hallitsemiseksi, mikä johtaa tarkkuussarjassamme vain 1 kaariminuutin kokonaisvälykseen.

Tärkeimmät tekijät, jotka vaikuttavat planeettavaihteiston vastareaktioon:

• Hampaiden paksuuden toleranssit:Valmistusprosesseista (hobbing, hionta tai muotoilu) johtuvat hammaspyörän hampaiden paksuuden vaihtelut luovat välyksen liitoshampaiden väliin. Tehtaamme käyttää CNC-hammaspyörän hiontaa CMM-tarkistuksella varmistaakseen hampaiden paksuuden 0,005 mm:n sisällä tuotantoerien välillä.
• Keskietäisyyden poikkeamat:Aurinkopyörän ja planeettapyörien sekä planeettapyörien ja rengaspyörän välinen etäisyys on säädettävä tarkasti. Jo 0,01 mm:n poikkeama voi lisätä välystä 2-3 kaariminuutilla. Planetaarivaihteistomme kotelot on koneistettu 5-akselisilla työstökeskuksilla, joiden sijaintitarkkuus on +/- 0,003 mm.
• Laakereiden sisäiset välykset:Laakereiden vierintäelementit, jotka tukevat planeettakannatinta ja aurinkovaihdetta, saavat aikaan mikroliikkeitä. Tehtaamme valitsee laakerit, joiden välysluokka on pienempi (C2 tai C3) ja esikuormittaa ne eliminoidakseen aksiaalisen ja säteittäisen välyksen, joka muuten lisäisi kokonaisvälystä.
• Kantajan taipuma kuormituksen alaisena:Jopa tiukoilla koneistustoleransseilla planeettakannatin voi taipua vääntömomentin alaisena, jolloin planeettavaihteet siirtyvät suhteessa aurinkoon ja rengasvaihteisiin. Planeettatelineessämme on yksiosainen taottu teräsrakenne, joka on erittäin jäykkä ja minimoi taipuman alle 0,005 mm:iin nimellisvääntömomentin alapuolella.

Vastaiskun alkuperän ymmärtäminen on kriittistä, koska se ohjaa sitä vähentäviä suunnitteluvalintoja. Esimerkiksi planeettavaihteistomme saavuttaa pienen välyksen, ei yksinkertaisesti kiristämällä hammaspyöräverkkoa, vaan kattavan lähestymistavan avulla: käyttämällä kierrehampaita, joissa on tarkkuushiotut hampaat, ohjaamalla planeetan laakereihin hallittua esijännitystä ja käyttämällä jaettua aurinkopyörärakennetta tarkimmissa malleissamme, joka eliminoi aktiivisesti kehän välyksen. Tämä suunnittelufilosofia varmistaa, että planeettavaihteistomme säilyttää pienen välyksen ominaisuutensa tuhansien käyttötuntien ajan, jopa vaihtelevissa kuormitus- ja lämpötilaolosuhteissa.

On myös tärkeää tehdä ero luontaisen ja dynaamisen vastaiskun välillä. Sisäinen välys on staattinen välys, joka mitataan, kun vaihdelaatikko on asennettu ja kuormittamaton. Dynaaminen välys sisältää lämpölaajenemisen, komponenttien taipumisen ja voiteluaineen kalvon paksuuden vaikutukset käytön aikana. Tehtaamme testausprotokolla mittaa välyksen sekä huoneenlämpötilassa että 80 °C:n käyttölämpötilassa varmistaen, että määritetty välysarvo (esim. 3 kaariminuuttia) pysyy voimassa koko toiminta-alueella. Tämä lämpökompensointi on erityisen kriittinen sovelluksissa, kuten robottihitsauksessa tai ilmailukäyttöön, joissa lämpötilavaihtelut ovat merkittäviä. Hallitsemalla takaiskun perimmäisiä syitä kaikissa vaiheissa – vaihteiden leikkauksesta lopulliseen kokoonpanoon –Raydafon Technology Group Co., Limitedtarjoaa Planetary Gearboxin, joka tarjoaa tasaisen, ennustettavan ja toistettavan tarkkuuden.

Miksi hallitsematon välys vaarantaa paikannustarkkuuden ja toistettavuuden?

Paikannustarkkuus on liikejärjestelmän kykyä saavuttaa käsketty sijainti tietyn toleranssin sisällä, kun taas toistettavuus on kykyä palata samaan asentoon johdonmukaisesti. Planeettavaihteiston välys luo epälineaarisen suhteen moottorin pyörimisen ja lähtöakselin pyörimisen välille. Kun moottori vaihtaa suuntaa, ulostuloakseli ei liiku ennen kuin hammaspyörän hampaat ylittävät välysraon. Tämä kuollut alue, tyypillisesti 2–10 kaariminuuttia, muuttuu suoraan lineaariseksi paikannusvirheeksi, kun se yhdistetään kuularuuveihin tai hammastanko-käyttöihin. Esimerkiksi 3 kaariminuutin välys planeettavaihteistossa, joka käyttää 10 mm:n nousun kuularuuvia, johtaa 0,004 mm:n lineaariseen paikannusvirheeseen pöydässä – mikä on merkittävää mikrokoneistus- tai puolijohdetarkastuslaitteille.

Tässä on, kuinka hallitsematon vastaisku vaikuttaa erityisesti järjestelmän suorituskykyyn erittäin tarkoissa sovelluksissa:

• Yli- ja aliarvo:Suunnanvaihdon aikana servoohjaimen on voitettava välysrako. Tämä johtaa usein ylitykseen (järjestelmä ylikompensoi), jota seuraa värähtely, joka pidentää asettumisaikaa 2-5 kertaa verrattuna nollajäykkyysjärjestelmään. Nopeassa poimintakoneessa tämä voi vähentää suorituskykyä 15–20 prosenttia.
• Huono pintakäsittely:CNC-jyrsinnässä tai hionnassa välys saa leikkuutyökalun jäämään ohjelmoidusta reitistä jäljelle, jolloin työkappaleen pintaan syntyy hilseily- tai tärinäjälkiä. Tehtaamme on osoittanut, että planeettavaihteiston välyksen vähentäminen 10 kaariminuutista 3 kaariminuutiksi parantaa pinnan karheutta (Ra) 1,6 µm:stä 0,8 µm:iin teräksen työstötesteissä.
• Pienempi servokaistanleveys:Välyksen synnyttämä kuollut alue toimii epälineaarisena jousena ohjaussilmukassa. Epävakauden välttämiseksi servovahvistuksia on alennettava, mikä vähentää järjestelmän kykyä seurata korkeataajuisia liikekäskyjä. Tämä rajoittaa saavutettavissa olevaa kiihtyvyyttä ja syöttönopeutta ja hidastaa tehokkaasti koko prosessia.
• Kertynyt virhe moniakselisissa järjestelmissä:Moniakselisissa työstökoneissa yhden akselin välys johtaa ääriviivavirheisiin, jotka johtavat toleranssin ulkopuolisiin osiin. Esimerkiksi ympyräinterpolointi välyksen kanssa X-akselilla tuottaa ympyrän sijasta soikean, jonka poikkeama on suoraan verrannollinen välyksen suuruuteen.

Vaikutuksen kvantifioimiseksi suoritimme kontrolloidun kokeen käyttämällä kahta identtistä CNC-reititintä: toinen oli varustettu tavallisella planeettavaihteistolla (12 kaariminuuttia) ja toinen pieniväliisellä planeettavaihteistollamme (3 kaariminuuttia). Pienen välyksen järjestelmä saavutti ympyrävirheen 0,015 mm, kun taas vakiojärjestelmän ympyrävirhe oli 0,062 mm, mikä on yli 300 prosentin ero. Lisäksi testikappaleen pinnan karheus parani Ra 2,1 µm:stä Ra 0,9 µm:iin. Pienen välyksen planeettavaihteisto mahdollisti myös 20 prosentin lisäyksen syöttöarvoon ilman tarkkuuden menetystä, mikä lyhensi koneistusaikaa kappaletta kohti 18 prosenttia.

Tarkkuuden lisäksi hallitsematon välys saa aikaan mekaanisen iskun suunnanvaihdon aikana ja altistaa hammaspyörän hampaat iskukuormituksille, jotka voivat aiheuttaa ennenaikaista kulumista ja hampaiden murtumista. Tehtaamme on mitannut, että iskuvoimat planeettavaihteistossa, jossa on 10 kaariminuutin välys, ovat 2,5 kertaa suuremmat kuin 3 kaariminuutin välysyksikössä samalla vääntömomentilla ja nopeudella. Tämä nopeuttaa väsymistä ja lyhentää vaihteiston laakerien ja tiivisteiden käyttöikää. Yhteenvetona voidaan todeta, että välyksen hallinta ei ole vain suorituskyvyn parantamista, vaan se on edellytys luotettaville, tuottaville ja kustannustehokkaille, erittäin tarkkoille liikejärjestelmille. Me Raydafonilla suunnittelemme planeettavaihteistomme tarjoamaan nykyaikaisen valmistuksen vaatimaa tarkkuutta.

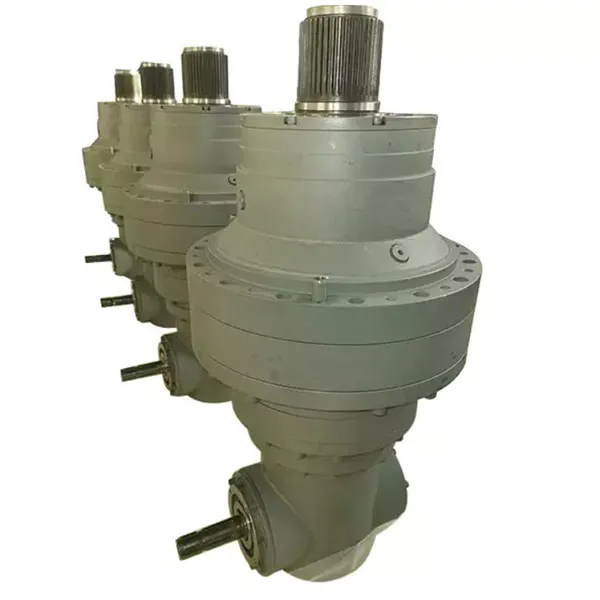

Mitkä ovat matalan välyksen aiheuttavan planeettavaihteistosarjamme tekniset tiedot?

Raydafon Technology Group Co., Limited tarjoaa neljä planeettavaihteiston tarkkuusluokkaa, joista jokainen on suunniteltu erilaisiin tarkkuusvaatimuksiin. Vakiotarkkuussarjamme välysarvot ovat alle 5 kaariminuuttia, kun taas ultratarkkuussarjamme välys saavutetaan jopa 1 kaariminuutissa erityisillä valmistusprosesseilla, mukaan lukien läppäys, sovitetut vaihdesarjat ja laakerin esijännityksen optimointi. Alla olevassa taulukossa esitetään tärkeimmät parametrit suosituimmille malleillemme, jotka kaikki on suunniteltu korkean tarkkuuden teollisuus- ja automaatiosovelluksia varten.

Planetaarinen vaihdelaatikko -sarjamme on valmistettu kierrevaihteistolla (hammasvaihteen sijaan) hampaiden kosketussuhteen lisäämiseksi ja melun ja tärinän vähentämiseksi. 18 asteen kierteinen kulma varmistaa tasaisemman vääntömomentin siirron ja pienemmän dynaamisen välyksen verrattuna suoriin hampaisiin. Lisäksi kaikki vaihteet on kotelokarkaistu 58-62 HRC:hen ja sitten tarkkuushiottu DIN 6 -laatuun tai parempaan, mikä varmistaa, että välyksen aiheuttavat hampaan profiilivirheet minimoidaan. Jokainen planeettavaihteisto kootaan puhdastilaympäristöön ja ajetaan sisään 2 tunnin ajan ennen välysmittausta käyttämällä korkearesoluutioista pyörivää anturia ja vääntömomenttianturia. Tehtaamme toimittaa jokaisen yksikön mukana kalibrointitodistuksen, joka dokumentoi lähtöakselilta mitatun todellisen välyksen arvon.

Sovelluksiin, jotka vaativat absoluuttista nollavälystä, tarjoamme planeettavaihteistomme erikoisversion, jossa on jaettu aurinkovaihde ja jousitettu esijännitysmekanismi. Tämä rakenne eliminoi aktiivisesti kaiken kehän välyksen, jolloin välys on alle 0,5 kaariminuuttia. Tällä versiolla on kuitenkin hieman alhaisempi hyötysuhde (94 prosenttia) ja se vaatii esijännitysjousen säännöllistä säätämistä. Tehtaamme voi neuvoa, onko tämä erittäin tarkka planeettavaihteisto tarpeellinen sinun sovelluksessasi. Kaikki Planetary Gearbox -mallimme tukevat standardinmukaisia ​​NEMA- ja servomoottorikiinnitysliitäntöjä, ja tarjoamme mukautettuja akseli- ja laippakokoonpanoja jälkiasennussovelluksiin. Yli 20 vuoden tarkkuusvaihteiston kokemuksella Raydafon Technology Group Co.,Limited on luotettava kumppanisi huipputarkkuuden planeettavaihteistoratkaisuissa.

Kuinka voit mitata ja ylläpitää välyksen hallintaa planeettavaihteistojärjestelmissä?

Planeettavaihteiston välyksen mittaaminen on välttämätöntä sen varmistamiseksi, että yksikkö täyttää määritetyn suorituskyvyn ja kulumisen havaitsemiseksi ajan kuluessa. Yleisin menetelmä on mittakello tai anturipohjainen mittaus: kiinnitä tuloakseli ja kohdista ulostuloakseliin tunnettu vääntömomentti molempiin suuntiin kirjaamalla kulmasiirtymä. Kokonaiskulmaliike (molempiin suuntiin) on välys. Tehtaamme käyttää täysin automatisoitua välystestipenkkiä, joka pyörittää lähtöakselia tasaisella nopeudella ja mittaa vääntömomentti-siirtymähystereesisilmukan, mikä tarjoaa sekä välyksen arvon että vääntöjäykkyyden. Kenttähuoltoa varten yksinkertaisemmassa menetelmässä käytetään magneettista pohjakelloa ulostuloakselilla moottorin ollessa lukittuna. On kuitenkin huolehdittava tasaisen vääntömomentin käyttämisestä (tyypillisesti 2 prosenttia nimellisvääntömomentista), jotta mittaus toistetaan.

Tekijät, jotka vaikuttavat välyksen mittaamiseen planeettavaihteistossa:

• Mittausmomentti:Suurempi mittausmomentti voi työntää hammaspyörän hampaat samalle puolelle, mikä vähentää keinotekoisesti mitattua välystä. Tehtaamme suosittelee käyttämään välyksen mittaamiseen 2-5 prosenttia nimellisvääntömomentista.
• Lämpötila:Välyksellä on taipumus pienentyä lämpötilan noustessa hammaspyörien lämpölaajenemisen vuoksi. Kriittisissä sovelluksissa mittaa välys samassa lämpötilassa kuin käyttöolosuhteet.
• Kuluminen ja voitelu:Vaihteiston toimiessa kuluminen lisää vähitellen välystä. Säännöllinen mittaus (1 000 käyttötunnin välein) mahdollistaa kulumisen etenemisen seurannan ja huollon ajoituksen ennen kuin välys ylittää hyväksyttävän rajan.
• Asennussuunta:Jotkut vaihteistot näyttävät erilaisia ​​välyslukemia, kun ne on asennettu vaaka- ja pystysuunnassa laakerivälyksen siirtymän vuoksi. Tehtaamme testaa molemmat suuntaukset ja toimittaa tarvittaessa suuntakohtaisia ​​tietoja.

Huoltostrategiat planeettavaihteistosi pienen vastaiskun säilyttämiseksi:

• Voitelu:Käytä määriteltyä synteettistä öljyä tai rasvaa (yleensä ISO VG 220 tai vastaava). Likaantunut tai huonontunut voiteluaine voi mahdollistaa hiukkasten kertymisen hammaspyörän hampaiden väliin, mikä lisää välystä ja kulumista. Tehtaamme suosittelee öljynvaihtoa 5 000 tunnin välein normaalikäytössä.
• Syöttöakselin kohdistus:Virhe moottorin ja planeettavaihteiston tuloakselin välillä voi aiheuttaa sivukuormia, jotka ohjaavat aurinkovaihdetta ja lisäävät välystä. Käytä joustavaa kytkintä tai tarkkuuskohdistustyökalua varmistaaksesi samankeskisuuden 0,02 mm:n sisällä.
• Lähtöakselin kytkentä:Jäykkä kytkin ulostulopuolella voi siirtää iskukuormat takaisin vaihteistoon aiheuttaen mikropoikkeamia. Käytä palke- tai kiekkokytkintä, joka tarjoaa vääntöjäykkyyttä mutta mukautuu kulmavirheisiin.
• Esikuormituksen säätö (esiladatuille malleille):Planetaarivaihteistoyksiköissä, joissa on säädettävä esijännitys (kuten jaetut aurinkovaihdemallit), tarkista ja säädä esijännitysjousi säännöllisesti tehtaamme toimittaman huoltoaikataulun mukaisesti.

Tehtaamme Raydafonissa tarjoaa etävalvontavaihtoehdon planeettavaihteistollemme käyttämällä tärinäantureita ja lämpötila-antureita kulumistrendien ennustamiseen. Nämä tiedot yhdistettynä säännölliseen välysmittaukseen mahdollistavat olosuhteisiin perustuvan huollon, joka minimoi seisokit. Erittäin kriittisissä sovelluksissa, kuten lääkinnällisten laitteiden valmistuksessa tai ilmailu-avaruuskomponenttien tuotannossa, suosittelemme vuosittaista tehdaskalibrointia, jossa Planetary Gearbox palautetaan laitoksellemme perusteellista tarkastusta ja välyksen uudelleensäätöä varten. Tämä varmistaa, että järjestelmäsi tarkkuus pysyy samana koko käyttöiän ajan. Ottamalla nämä mittaus- ja huoltokäytännöt käyttöön voit varmistaa, että Planetary Gearboxisi tarjoaa jatkossakin vaativimmissa sovelluksissasi vaaditun suuren tarkkuuden.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Miten planeettavaihteiston vastaisku vaikuttaa servojärjestelmän kykyyn säilyttää asema?

Vastaus: Välys tuo ohjaussilmukkaan kuolleen alueen, jossa moottorin pyöriminen ei muutu lähtöakselin liikkeeksi. Tämä kuollut alue saa servojärjestelmän integroimaan virheen, mikä johtaa ylityksiin ja pitkiin asettumisaikaan. Asennonhallinnassa välys pienentää tehokkaasti järjestelmän vahvistusmarginaalia, mikä vaatii insinöörin alentamaan servovahvistuksia, mikä puolestaan ​​vähentää järjestelmän kaistanleveyttä ja dynaamista suorituskykyä. Suuren tarkkuuden sovelluksissa hallitsematon välys voi tehdä vaaditun toistettavuuden saavuttamisen mahdottomaksi (esim. +/- 0,01 mm), koska lähtöakselin todellinen asento poikkeaa käskystä välyksen arvolla kerrottuna kuorman jäykkyydellä. Pienen välyksen planeettavaihteistomme minimoi tämän kuolleen alueen mahdollistaen tiukemman servovirityksen ja paremman tarkkuuden.

Kysymys 2: Voidaanko planeettavaihteiston vastaisku poistaa kokonaan, ja mikä on käytännön raja?

Vastaus: Täydellinen välyksen eliminointi (nolla välys) ​​on teoriassa mahdollista vain vaihteistomalleilla, joissa käytetään jaettuja vaihteita, jousikuormitusta tai kaksoisvaihteistomekanismeja. Nämä mallit lisäävät kuitenkin monimutkaisuutta, alentaa tehokkuutta ja mahdollisesti lyhentää käyttöikää hammaspyörän hampaiden jatkuvan esikuormituksen vuoksi. Käytännöllinen alaraja massatuotannossa luotettavalle planeettavaihteistolle on noin 1 kaariminuutti (0,0167 astetta). Erittäin tarkka planeettavaihteistomme saavuttaa 1 kaariminuutin käyttämällä yhteensopivia vaihdesarjoja ja laakerien esijännitystä. Kaariminuutin tarkkuutta vaativissa sovelluksissa tehtaamme suosittelee käyttämään kaksoisplaneettavaihteistoa, jossa on jousikuormitettu välyksenestokytkin portaiden välillä. Tämä voi saavuttaa 0,3 - 0,5 kaariminuuttia, mutta sitä käytetään vain vaativimmissa ilmailu- ja puolijohdelaitteiden sovelluksissa.

Kysymys 3: Miten lämpötilan muutokset vaikuttavat planeettavaihteiston vastaiskuun?

Vastaus: Lämpötila vaikuttaa välykseen vaihdelaatikon kotelon, hammaspyörien ja laakerien lämpölaajenemisen vuoksi. Lämpötilan noustessa kotelo laajenee enemmän kuin teräshammaspyörät (alumiinikotelo verrattuna teräsvaihteisiin), mikä voi vähentää välystä jopa 15 prosenttia 50 °C:n lämpötilan nousussa. Päinvastoin, kylmissä olosuhteissa takaisku voi kasvaa. Tehtaamme testaa jokaisen planeettavaihteiston sekä 20 °C:ssa että 80 °C:ssa varmistaakseen, että välys pysyy määritetyllä alueella. Sovelluksissa, joissa lämpötilavaihtelut ovat suuret, suosittelemme planeettavaihteistomme käyttöä teräskoteloilla ja erityisillä lämpökompensointilevyillä. Pyydettäessä toimitamme myös lämpötilan ja välyksen ominaiskäyrät.

Kysymys 4: Mikä on planeettavaihteiston vastaiskun ja vääntöjäykkyyden välinen suhde?

Vastaus: Välys ja vääntöjäykkyys ovat itsenäisiä, mutta toisiinsa liittyviä ominaisuuksia. Vääntöjäykkyys mittaa vaihteiston kulmapoikkeamaa kuormitettuna, kun taas välys on vapaaliike nollakuormituksella. Vaihteisto, jossa on pieni välys mutta pieni vääntöjäykkyys, näyttää silti taipumista kuormituksen alaisena, mikä aiheuttaa asentovirheen vääntömomentin sovelluksen aikana. Planetaarivaihteistomme saavuttaa sekä pienen välyksen että suuren vääntöjäykkyyden käyttämällä jäykkiä kotelorakenteita, esikuormitettuja laakereita ja tarkkuushiottuja vaihteita. Vääntömomentin ja kulman taipuman suhde on kriittinen sovelluksissa, joissa kuormitus vaihtelee, kuten robotiikka ja servopuristimet. Tehtaamme tarjoaa sekä välys- että jäykkyysarvot tietolomakkeessa, jonka avulla voit laskea kokonaisasentovirheen (välys + taipuma kuormitettuna) tietylle vääntömomenttiprofiilille.

Kysymys 5: Kuinka Raydafon Technology Group Co.,Limited varmistaa tasaisen pienen välyksen kaikissa Planetary Gearbox -yksiköissämme?

Vastaus: Tehtaamme käyttää monivaiheista laadunvalvontaprosessia. Ensinnäkin kaikki vaihteet hiotaan DIN 6 -laatuiseksi, ja vaihteiston välivirhe on alle 0,003 mm. Toiseksi käytämme valikoivaa kokoonpanoa: jokainen aurinkopyörä sovitetaan planeettavaihteisiin, joiden hampaan paksuus on mitattu optimaalisen verkkovälin saavuttamiseksi. Kolmanneksi planeettakannatin on koottu ennalta valituilla laakereilla radiaalivälyksen minimoimiseksi. Asennuksen jälkeen jokainen planeettavaihteisto ajetaan sisään testipenkissä ja mitataan välys kolmella eri vääntömomenttitasolla. Yksiköt, jotka jäävät määritellyn välysalueen ulkopuolelle (esim. yli 3 kaariminuuttia vakiosarjassamme), työstetään uudelleen tai määrätään uudelleen alempaan tarkkuusluokkaan. Tämä varmistaa, että jokainen Raydafon Technology Group Co., Limitediltä toimitettu Planetary Gearbox täyttää tai ylittää sen julkaistut vaatimukset. Toimitamme myös kullekin tilaukselle vaatimustenmukaisuustodistuksen, joka osoittaa tietyn yksikön mitatun välyksen arvon.

Johtopäätös: Tarkkuus alkaa planeettavaihteistosi takaiskun hallinnasta

Planeettavaihteiston takaiskun hallinta ei ole valinnainen parannus, vaan perusedellytys korkean tarkkuuden liikejärjestelmille. CNC-työstökoneista ja robottikäsivarsista tarkkuustarkastuslaitteisiin ja satelliittipaikannusmekanismeihin, välyksen aiheuttama kuollut alue rajoittaa suoraan paikannustarkkuutta, toistettavuutta ja prosessikykyä. Olemme osoittaneet, kuinka välys saa alkunsa vaihteistoverkosta, laakereiden välyksistä ja kotelon taipumista, ja olemme osoittaneet, kuinka tehtaamme tekninen lähestymistapa – käyttämällä tarkkuushiotut kierrehammaspyörät, esikuormitetut laakerit ja jäykät kannakkeet – vähentää tehokkaasti välyksen 1 kaariminuuttiin premium-planeettavaihteistomalleissamme. Jakamamme tekniset tiedot, mittausmenetelmät ja huoltostrategiat tarjoavat täydelliset puitteet tarkkuusvaatimuksiasi vastaavan Planetary Gearboxin valitsemiseen ja ylläpitoon.

Älä anna takaiskun vaarantaa tuotannon laatua tai suorituskykyä.Ota yhteyttä Raydafon Technology Group Co., Limitediin tänäänkattavaa konsultaatiota tarkkuusvaihteistotarpeistasi. Ilmoita vääntömomentti-, nopeus- ja tarkkuusvaatimukset, ja insinööritiimimme suosittelee optimaalista Planetary Gearbox -mallia yksityiskohtaisella suorituskykyennusteella. Tarjoamme ilmaisen näytetestauksen, sovellussuunnittelutuen ja 3 vuoden takuun kaikille Planetary Gearbox -yksiköille.Pyydä tarjous tänään ja päivitä Planetary Gearboxiin, joka tarjoaa sovelluksesi vaatiman tarkkuuden. Luota Raydafon Technology Group Co., Limitedin tekniseen huippuosaamiseen.
