Kuinka käyttöpaine vaikuttaa hydraulisylinterin suunnitteluun?

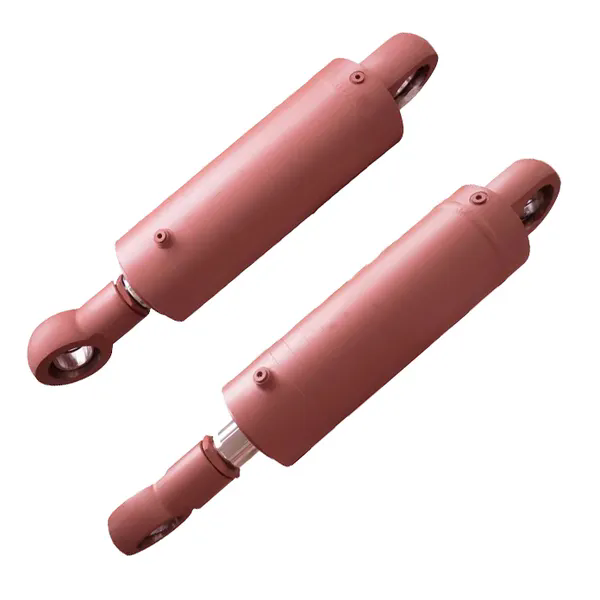

Raydafon Technology Group Co., Limitedon käyttänyt kaksi vuosikymmentä jalostaakseen paineen ja sylinterin suorituskyvyn välistä suhdetta. Käyttöpaine ei ole vain numero teknisissä tiedoissa – se on ensisijainen voima, joka määrää materiaalin valinnan, seinämän paksuuden, tiivisteen arkkitehtuurin ja jopa sauvan pintakäsittelyn. Kun hydraulisylinteri kohtaa korkeamman paineen, jokainen komponentti on suunniteltava uudelleen sisältämään tämä voima turvallisesti ja tehokkaasti. Insinöörimme sanovat usein, että paine määrittelee hydraulisylinterin persoonallisuuden: matalapainejärjestelmät asettavat kustannukset etusijalle, kun taas korkeapainejärjestelmät vaativat metallurgista asiantuntemusta ja mikronitason toleransseja.

Käytännössä kysymys "Kuinka käyttöpaine vaikuttaa hydraulisylinterin suunnitteluun?" on vastaus tutkimalla jännityksen jakautumista, väsymisikää ja nestedynamiikkaa. Esimerkiksi 250 baarin sylinteri vaatii tynnyrin, jonka myötöraja on huomattavasti suurempi kuin 100 baarin versio. Tehtaamme osoitteessaRaydafon käyttää elementtianalyysiä jännityspisteiden kartoittamiseen. Tässä artikkelissa käymme läpi tarkat parametrit, materiaalitaulukot ja suunnittelulogiikka, jotka yhdistävät käyttöpaineen vahvaanhydraulisylinteridesign. Jaamme myös todellisia luetteloita siitä, kuinka tiimimme mukauttaa sylintereitä kaivos-, offshore- ja mobiilisovelluksia varten.

Miksi käyttöpaine määrää hydraulisylinterin materiaalin valinnan?

Hydraulisylinterin materiaali on ensimmäinen puolustuslinja paineistetun nesteen aiheuttamia valtavia voimia vastaan. Kun käyttöpaine kasvaa, sylinterin piipun (vannejännitys) ja päätykansien jännitys kasvaa lineaarisesti. Sylinterissä, jonka sisähalkaisija on 100 mm, paineen nostaminen 160 baarista 320 baariin kaksinkertaistaa voiman, joka yrittää räjäyttää piipun. Siksi tehtaamme hankkii vain korkealaatuisia teräksiä, kuten E355 tai 27SiMn keskipainesarjoihin, kun taas äärimmäisissä paineissa (yli 400 bar) siirrymme kromi-molybdeeniseoksiin, kuten 4140 tai 4340, lämpökäsiteltynä yli 750 MPa:n myötölujuuden saavuttamiseksi.

Materiaalin tärkeimmät ominaisuudet, joihin paine vaikuttaa

• Vetolujuus:Pienimyötörajan tulee ylittää suurimman käyttöpaineen aiheuttama jännitys, kun otetaan huomioon turvallisuustekijä (tyypillisesti 2,5:1 - 4:1).
• Hitsattavuus:Lujat teräkset tarvitsevat usein esikuumennusta ja hitsauksen jälkikäsittelyä halkeilun estämiseksi, mikä on kriittistä paineen pitämisen kannalta.
• Kovuus:Yli 300 baarin paineissa sisäpinta saattaa vaatia induktiokarkaisun estääkseen epäpuhtauksien aiheuttaman mikrohitsauksen.
• Väsymyksen kestävyys:Painesyklit aiheuttavat progressiivisia vaurioita; materiaalit, joissa on hienorakeinen rakenne (kuten Raydafon Technology Group Co., Limitedin käyttämät) kestävät halkeilua.

Suunnittelutiimimme käyttää alla olevaa taulukkoa nopeana ohjeena tarjouspyyntövaiheessa. Se näyttää kuinka käyttöpaine muuttaa materiaalilaatua tyypillisessä 80 mm:n hydraulisylinterissä.

Piipun ulkopuolella myös männänvarren materiaali kehittyy. Tehtaamme käyttää korkeapaineisessa hydraulisylinterissä induktiokarkaistua 1045 tai ruostumatonta terästä 17-4PH vastustaakseen naarmuuntumista kohonneen varren jännityksen alaisena. Vuonna 2024 Raydafon Technology Group Co.,Limited toi markkinoille patentoidun mikroseostetun teräksen sylintereille, jotka toimivat jatkuvasti 350 baarin paineessa mobiilisovelluksissa. Tämä muutos pidensi väsymisikää 40 % säilyttäen samalla työstettävyyden. Yhteenvetona, kysymys "miksi materiaalia?" paine vastaa suoraan: suurempi paine vaatii vahvempia, sitkeämpiä ja väsymystä kestävämpiä seoksia. Ilman oikeaa materiaalia sylinteri joko perääntyisi tai rikkoutuisi katastrofaalisesti.

Kuinka laskea seinämän paksuus käyttöpaineen perusteella?

Seinämän paksuuden laskenta on hydraulisylinterin suunnittelun perusvaihe, jota ohjaa suoraan käyttöpaine. Tekniikkaosastollamme käytetty klassinen kaava perustuu paksuseinäisten sylinterien Lame-yhtälöön. Käytännön suunnittelussa käytämme kuitenkin yksinkertaistettua versiota:t = (P × D) / (2 × σ_allow)missä P on paine, D on porauksen halkaisija ja σ_allow on materiaalin sallittu jännitys (myötölujuus / varmuuskerroin). Mutta tämä on vasta lähtökohta.

Raydafon Technology Group Co., Limited, käytämme aina lisädynaamisia tekijöitä, koska paine on harvoin staattista. Iskupaineet (painepiikit) voivat olla 1,5 kertaa nimelliskäyttöpaineet. Siksi hydraulisylinterisuunnittelumme sisältää:

• Seinän minimilaskelmat perustuvat huippupaineeseen, ei nimellispaineeseen.Esimerkiksi järjestelmä, joka toimii 250 baarilla ja piikkeillä 400 baariin asti, pakottaa meidät suunnittelemaan 400 baariin ja vähentämään sen jälkeen syklistä käyttöikää.
• Ulkohalkaisijan lisäykset:Vakiokoilla on usein erilliset OD-portaat. Tehtaamme valitsee seuraavan suuremman vakioputken, jos laskettu seinä ylittää 90 % vakiokoosta, mikä varmistaa turvamarginaalin.
• Päätykannen paksuus:Paine vaikuttaa myös korkkiin; käytämme FEA:ta pulttikuvioiden ja kannen paksuuden määrittämiseen, usein 20-30 % paksumpi kuin piippu korkeapaineessa
•


Vaiheittainen lähestymistapa tehtaallamme

Kuten näet, käyttöpaine laukaisee laskentaketjun, joka sisältää dynaamisen kuormituksen, valmistustoleranssin ja jopa lämpökäsittelyn vääristymät. Tehtaamme toimitti äskettäin sarjanhydraulisylinterit500 baarin puristimelle; seinämän paksuus ylitti 35 mm 160 mm:n reiällä käyttäen taottua 4340:tä. Siinä tapauksessa jokainen millimetri oli perusteltu Lame-analyysillä ja varmistettu ultraäänitestauksella. Lopputulos: korkeampi paine pakottaa paksummat seinät, mutta älykäs suunnittelu huomioi myös painon ja kustannusten optimoinnin. Raydafon Technology Group Co.,Limited tasapainottaa jatkuvasti näitä tekijöitä tuottaakseen kompakteja mutta kestäviä sylintereitä.

Mitä tiivistetekniikoita tarvitaan korkeaan käyttöpaineeseen?

Tiivisteet ovat herkimmät mutta kriittiset komponentit paineen noustessa. Hydraulisylinteri luottaa tiivisteisiin, jotka sisältävät nestettä ilman vuotoa, jopa äärimmäisissä paineissa ja lämpötiloissa. Matalilla paineilla (alle 100 bar) yksinkertaiset nitriili-O-renkaat, joissa on varmuuskopiot, saattavat riittää. Mutta kun käyttöpaine nousee, suulakepuristamisesta tulee ensisijainen uhka. Tiivistemateriaalin on oltava riittävän kovaa kestämään rakopursotusta, mutta silti riittävän joustava säilyttääkseen kosketuksen. Raydafon Technology Group Co., Limitedin insinöörimme käyttävät polyuretaania (PU) ja PTFE-pohjaisia ​​yhdisteitä yli 250 baarin paineisiin.

Painekäyttöisen tiivisteen valintakriteerit

• Ekstruusioraon ohjaus:Korkeampi paine avaa mikroskooppisia rakoja metalliosien väliin. 400 baarin hydraulisylinterille määritämme PEEK- tai pronssista valmistetut pursotusrenkaat (vararenkaat).
• Kitka ja kuluminen:Korkea paine lisää tiivisteen jännitystä; Männän tiivisteisiin levitetään erityisiä vähäkitkaisia ​​pinnoitteita, kuten PTFE-pronssia, jotta vältytään tarttumasta.
• Lämpötilan nousu:Paine aiheuttaa lämpöä; Tehtaamme valitsee tiivisteet, jotka on mitoitettu jatkuvaan käyttöön 120 °C:ssa käyttäen HNBR:ää tai FKM:ää, jos öljyn lämpötila on korkea.
• U-kuppi vs. männän tiiviste:Yli 300 baarin paineissa käytämme usein yhdistelmää painevoimalla toimivaa U-kuppia ja kulutusrengasta ohjaamaan mäntää.

Alla olevassa taulukossa on yhteenveto tyypillisistä suunnittelutiimimme käyttämistä tiivistejärjestelyistä, jotka liittyvät suoraan käyttöpainealueisiin:

Lisäksi pinnan viimeistely tulee ratkaisevaksi korkeassa paineessa. Tehtaamme vaatii 0,2 µm Ra:n sauvan viimeistelyä, jotta tiivisteet kestävät 400 baarin paineita. Käytämme myös kromausta tai nitrausta kitkan vähentämiseksi. Eräässä äskettäin Raydafon Technology Group Co., Limitedin projektissa kehitimme tandemtiivistejärjestelyn 500 baarin hydraulisylinterille, jota käytetään offshore-kiristimissä. se sisälsi neljä tukirengasta ja paineenalennusuran. Ilman tätä erityistä lähestymistapaa tiiviste puristuisi sekunneissa. Käyttöpaine siis sanelee suoraan materiaalin lisäksi tiivistysjärjestelmän koko arkkitehtuurin, mikä takaa vuotottoman suorituskyvyn miljoonien jaksojen aikana.

Yhteenveto: Paine päämuuttujana hydraulisylinterien suunnittelussa

Käyttöpaine on yksittäinen vaikuttavin tekijä hydraulisylinterien suunnittelussa. Erikoislujien seosterästen valinnasta seinän paksuuden tarkkaan laskemiseen Lame-teorian avulla ja monikomponenttisten PTFE-tiivisteiden valinnasta päätykappaleiden väsymisanalyysiin – jokainen päätös lähtee kysymyksestä "kuinka monta tankoa?". Olemme Raydafon Technology Group Co., Limitedissä suunnitelleet sylintereitä 50–700 baarin paineille, ja jokainen projekti vahvistaa, että painevaikutusten huomiotta jättäminen johtaa epäonnistumiseen. Kunnioitamme painetta kestävien materiaalien, älykkään seinän mitoituksen ja edistyneen tiivistyksen avulla, toimitamme hydraulisylintereitä, jotka ovat sekä turvallisia että tehokkaita. Tehtaamme integroi painetiedot jokaiseen CAD-malliin ja jokaiseen laaduntarkistukseen varmistaakseen, että lopputuote kestää todellisia olosuhteita. Raydafon Technology Group Co., Limitedissä jokainen suunnittelemamme hydraulisylinteri kertoo tarinan hallitusta paineesta. Tarvitsetpa raskaiden sylinterin kaivostoimintaan tai kompaktin yksikön teollisuusautomaatioon, tiimimme on valmis tukemaan sinua 20 vuoden kokemuksella.Ota yhteyttä tehtaaseen jo tänään.
