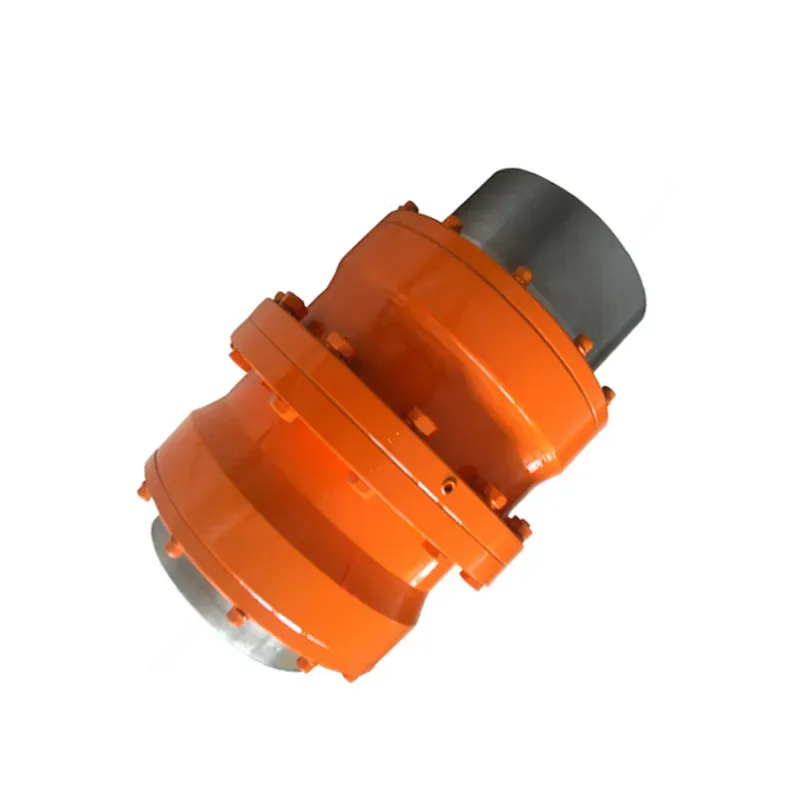

GIGL-rummun muotoisen hammaspyöräkytkimen vaihto

Jos raskaan koneenne – terästehtaan valssaustelineet, sementtitehtaan murskaimet, kaivoskuljettimet – tarvitsevat kytkimen, joka ei peräänny suuresta vääntömomentista, Raydafonin Replacement of GIGL Drum Shape Gear Coupling on suunniteltu juuri tätä työtä varten.

Mikä tekee siitä erottuvan? Rummun muotoiset hampaat. Ne eivät vain siirrä tehoa – ne käsittelevät todellisen käytön sotkua. Suurin vääntömomentti saavuttaa 2000 kN·m, porauskoot vaihtelevat 50 mm:stä 400 mm:iin, ja se voi kestää jopa 1,5 asteen kulmavirheen. Lisäksi se kompensoi aksiaalisia ja radiaalisia siirtymiä, jotka kuluttaisivat tavanomaisia ​​kytkimiä nopeasti. Valmistamme sen erittäin lujasta 42CrMo-teräksestä, jonka jälkeen hiomme kierrehammaspyörän hampaat tarkasti – jotta teho virtaa tasaisesti ja kuluminen pysyy alhaisena. Ei ihme, että se on perustarvike ihmisille, jotka tarvitsevat vaihdekytkimiä raskaisiin koneisiin tai suuren vääntömomentin vaihteistokytkimiä teollisiin sovelluksiin; se jatkaa käyntiä, vaikka koneita työnnetään kovaa.

Tämä kytkentä ei ole vain luja – se on myös fiksu huoltoon. Se on ISO 9001 -sertifioitu, joten tiedät laadun olevan olemassa. Vaihteiston verkko on voideltu, mikä vähentää tärinää ja pidentää sen käyttöikää – jopa pölyisissä kaivoksissa tai paisuvissa sementtitehtaissa. Ja se on kompakti, joten sen asentaminen valssaamoihin tai kuljetinkäyttöihin ei muutu suureksi projektiksi. Siksi se on paras valinta kestäville rumpuhammaskytkimille ja räätälöityille vaihteistokytkimille kaivoslaitteisiin; muokkaamme kokoja tai pintakäsittelyjä vastaamaan juuri sitä, mitä kokoonpanosi tarvitsee.

Raydafonin tehdas sijaitsee Kiinassa, joten tasapainotamme hyvän laadun ja järkevän hinnan. Emme myy vain yhden koon osia – teemme yhteistyötä kanssasi oikean liittimen löytämiseksi koneillesi. Vähemmän seisokkeja, parempi tehokkuus ja kytkin, joka pitää raskaan kalustosi liikkeessä? Sitä me toimitamme.

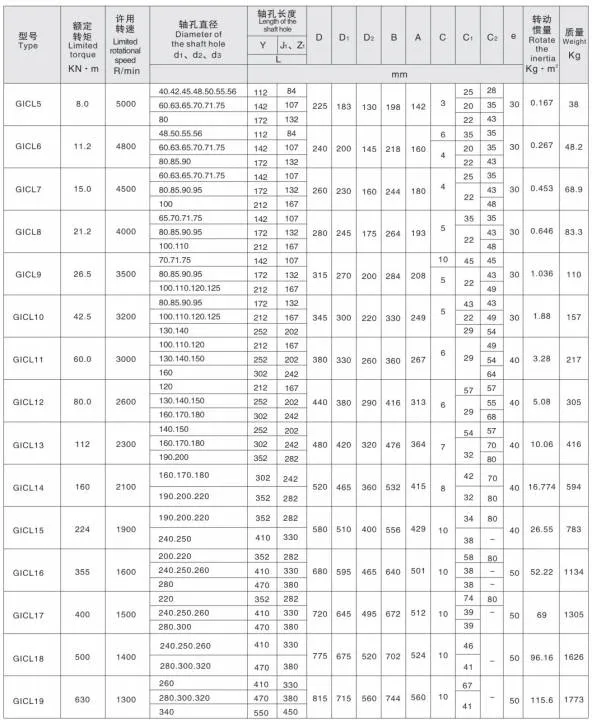

Tuotteen tiedot

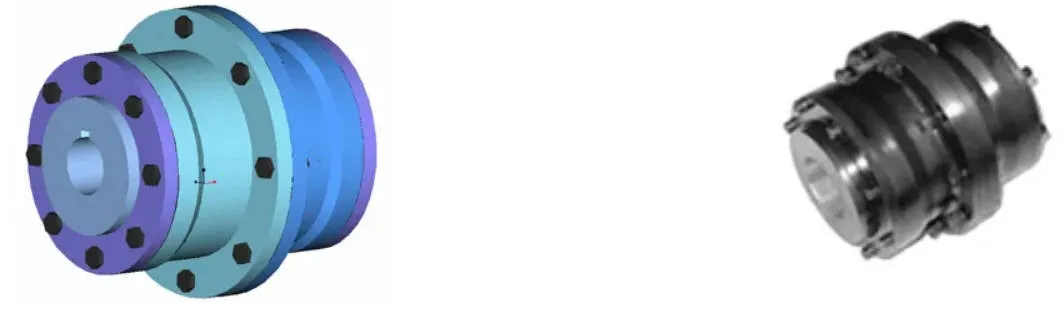

Tuotteen ominaisuudet

GIGL-rummun muotoinen hammaspyöräkytkin erottuu korkean suorituskyvyn vaihtoehdosta joustavissa hammaspyörien kytkentäjärjestelmissä. Se on räätälöity vaikeisiin teollisuusskenaarioihin, joissa luotettava voimansiirto on ehdoton. Mikä tekee tästä edistyksellisestä rummun muotoisesta hammaspyöräkytkimestä parhaan valinnan, on sen kyky käsitellä kulmavirheitä tehokkaasti samalla, kun korkean vääntömomentin siirtoominaisuudet säilyvät ennallaan. Tämä on keskeinen vaatimus raskaille teollisuusasennuksille. Verrattuna suoriin hammaspyöriin, GIGL-malli ottaa kantavuuden johtoaseman: samoissa sisäholkin ulkohalkaisijan ja suurimman kytkimen ulkohalkaisijan olosuhteissa se tarjoaa keskimäärin 15-20 %:n lisäyksen kuormituksen sietokykyyn, mikä tekee siitä erinomaisen vaihtoehdon suuria kuormitettuja GIGL-rummun muotoisia hammaspyöriä koskevissa sovelluksissa.

Yksi sen suurimmista eduista on parannettu kulmasiirtymän kompensointi – kriittinen tekijä laitteissa, joissa akselit eivät ehkä pysy täydellisesti linjassa. Kun säteittäinen siirtymä on nolla, suorat hammaspyöräkytkimet pystyvät käsittelemään vain 1°:n kulmasiirtymän, mutta GIGL-rummun muotoinen hammaspyöräkytkin astuu ylöspäin sallien jopa 1°30' – se on 50 % parannus. Vaikka moduuli, hampaiden lukumäärä ja hampaiden leveys ovat samat, tämän kytkimen rummun muotoiset hampaat antavat sen käsitellä enemmän kulmasiirtymiä kuin suorat hampaat. Tämä tekee siitä ihanteellisen hitaisiin, raskaan kuormituksen ympäristöihin, joissa vaaditaan suurta vääntömomenttia kytkimen suorituskykyä, kuten kaivos- tai metallurgiakoneistoissa, joissa GIGL-rummun muotoisen hammaspyöräkytkimen kohdistusvirhetoleranssi on ratkaiseva tekijä.

Tämän joustavan hammaspyöräkytkimen rummun muotoinen hammaspinta tekee myös ihmeitä parantaen sisä- ja ulkohampaiden välistä kosketusta. Se korjaa suorien hammasliittimien yleisiä ongelmia, kuten reunojen puristamisen ja jännityksen keskittymisen hampaiden päissä kulman siirtymisen yhteydessä. Samalla se vähentää kitkaa ja kulumista, alentaa melutasoa ja pidentää huoltovälejä, mikä säästää yritysten aikaa ja rahaa ylläpidossa. Toinen käytännöllinen plus on ulkohammasholkin levenevä muoto: se tekee sisä- ja ulkohampaiden kokoamisesta ja purkamisesta paljon helpompaa, mikä lisää GIGL-rummun muotoisten hammaspyörien kytkentäasennuksien parissa työskentelevien tiimien päivittäistä toimintaa.

Mitä tulee voimansiirron tehokkuuteen, GIGL-rummun muotoinen hammaspyöräkytkin saavuttaa vaikuttavat 99,7 % – luku, joka kertoo sen luotettavuudesta teollisiin hammaspyörien kytkimiin, valmistuksen kuljetinjärjestelmistä rakennusalan raskaisiin koneisiin. Näiden vahvojen ominaisuuksien ansiosta rummun muotoiset hammaspyöräkytkimet, kuten GIGL, ovat suurelta osin korvanneet suorahampaiset versiot ympäri maailmaa, erityisesti sovelluksissa, joissa kestävä GIGL-rummun muotoinen hammaspyöräkytkimen suorituskyky on välttämätön. Ulompi hammasholkki käyttää rummun muotoisia hampaita tasaiseen niveltymiseen, ja se on valmistettu korkealaatuisesta teräksestä, jossa on keskikovat hammaspinnat kestämään raskaita kuormia. Jos asiakkaat tarvitsevat vielä enemmän suorituskykyä, voimme tarjota hampaiden pintakarkaisun (HRC ≥ 56) parantaaksemme sen kestävyyttä. Lisäksi kytkimessä on kevyt rakenne, joka pitää pyörimishitauden alhaisena – täydellinen laitteille, joissa nopeus ja tarkkuus ovat tärkeitä.

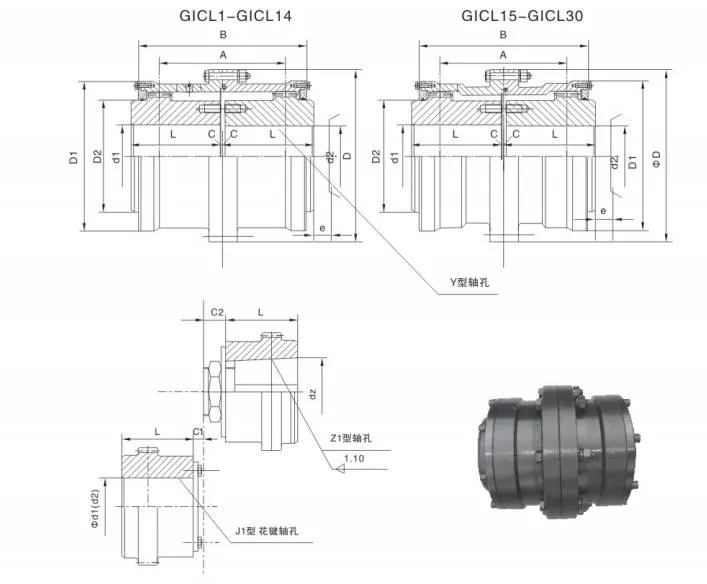

Jotta GIGL-rummun muotoinen hammaspyöräkytkin toimisi hyvin pitkään, se on varustettu luotettavilla voitelurakenteilla ja tiivisteillä, jotka pidentävät sen käyttöikää ja tekevät huollosta helppoa. Sen symmetrinen muotoilu varmistaa erinomaisen vaihdettavuuden, joten osien vaihtaminen on helppoa tarvittaessa. Nopeissa toimissa, joissa kehänopeudet ylittävät 36 m/s, käytämme dynaamista tasapainotusta tärinän estämiseksi ja vakaan suorituskyvyn varmistamiseksi. Akselireikien konfiguraatiot tarjoavat myös joustavuutta: Y-, Z1- ja J1-tyyppien yhdistäminen sopimaan erilaisiin liitäntätarpeisiin erilaisiin teollisuuskoneisiin, jotka käyttävät GIGL-rummun muotoista hammaspyöräkytkintä. Raydafon, luotettu valmistaja, valmistaa täyden valikoiman rumpumuotoisia hammaspyörien kytkimiä GIGL:n lisäksi, mukaan lukien GICL-, GIICL-, GICLZ-, GIICLZ- ja NGCL-versiot – kaikki täyttävät tiukat alan standardit laadun takaamiseksi.

Tämä jäykkä ja joustava kytkin sisältää monia etuja: kompakti rakenne, pieni kääntösäde, suuri kuormituskyky, huippuluokan tehokkuus, alhainen melu ja pitkät huoltojaksot. Se soveltuu erityisen hyvin hitaisiin ja raskaisiin olosuhteisiin sellaisilla aloilla kuin metallurgiassa (valssaamoissa), kaivosteollisuudessa (murskaimissa), nostossa ja kuljetuksessa (nostureissa), sekä öljy-, kemian- ja yleiskoneiston akselivaihteistoissa – kaikilla aloilla, joilla GIGL-rummun muotoisen hammaspyöräkytkimen kestävyys loistaa. On kuitenkin tärkeää huomata: sen korkean jäykkyyden ja joustavuuden ilman joustavuutta vuoksi sitä ei suositella koneille, jotka tarvitsevat tärinänvaimennusta, puskurointia tai erittäin tiukkaa akselin kohdistusta – kuten tarkkuuslaitteet, joissa pienetkin tärinät voivat vaikuttaa suorituskykyyn.
