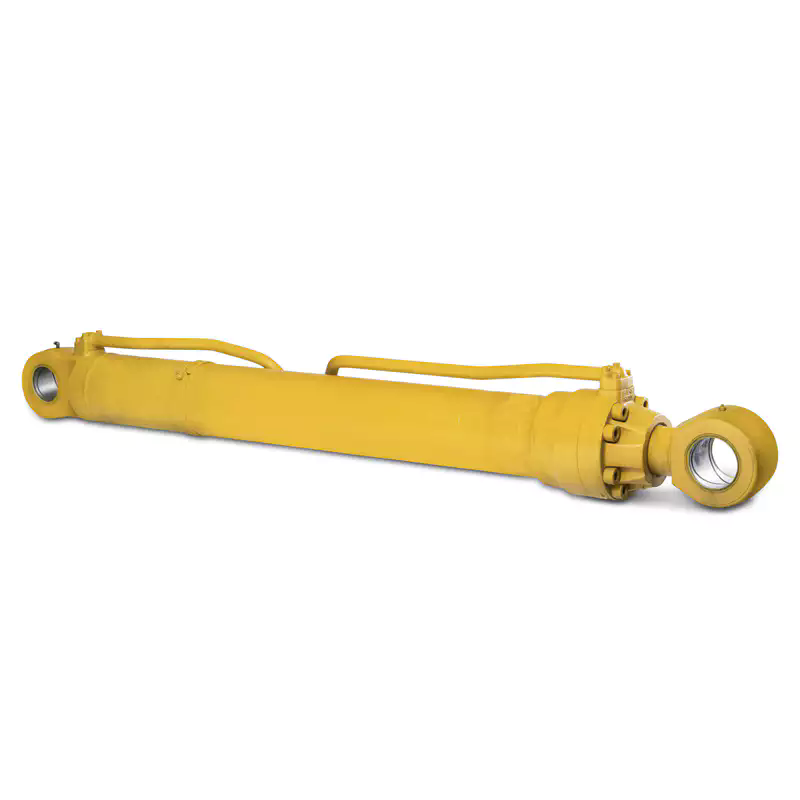

Miksi iskun pituus on kriittinen hydraulisylinteriä valittaessa?

Kun valitset hydraulisylinterin mihin tahansa raskaaseen käyttöön – olipa kyseessä rakennuskoneet, maatalouskoneet tai teollisuusautomaatio – yksi parametri on muiden yläpuolella, mikä määrää suorituskykyä, turvallisuutta ja pitkäikäisyyttä:iskun pituus. Iskun pituus ei määrää ainoastaan ​​sitä, kuinka pitkälle sylinteri voi ulottua tai vetäytyä, vaan se vaikuttaa myös kiinnityskokoonpanoon, tangon nurjahduskestävyyteen, tiivisteen käyttöikään ja järjestelmän yleiseen vakauteen. Väärän iskunpituuden valinta voi johtaa katastrofaaliseen mekaaniseen vikaan, kalliisiin seisokkeihin tai tehottomaan toimintaan. Tässä kattavassa oppaassa hyödynnämme kahden vuosikymmenen alan kokemusta selittääksemme, miksi iskunpituus on hydraulisylinterien valinnan kulmakivi ja kuinka tehdä tietoinen päätös, joka on räätälöity juuri sinun tarpeisiisi.

Nestevoimaratkaisujen johtajanaRaydafon Technology Group Co., Limitedon suunnitellut ja toimittanut tuhansia mukautettujaHydraulisylinteriyksiköitä ympäri maailmaa. Tehtaamme noudattaa tiukkoja ISO-standardeja, mikä varmistaa, että jokaisen sylinterin isku on optimoitu todellisiin olosuhteisiin. Olitpa vaihtamassa olemassa olevaa yksikköä tai suunnittelemassa uutta järjestelmää, iskunpituuden kriittisen luonteen ymmärtäminen säästää suorituskykyä pullonkaulilta ja odottamattomilta korjauskustannuksilta. Sukellaan syvälle mekaniikkaan, parametreihin ja käytännön näkökohtiin, jotka tekevät iskunpituudesta ratkaisevan tekijän.

Mikä määrittää iskun pituuden ja miksi se määrää hydraulisylinterin suorituskyvyn?

Iskun pituus on kokonaismatka, jonka männän varsi kulkee täysin sisään vedetystä (suljetusta) asennosta täysin ulos vedettyyn (avoin) asentoon. Vaikka määritelmä vaikuttaa yksinkertaiselta, sen vaikutus heijastuu a:n jokaiseen toiminnalliseen puoleenHydraulisylinteri. Olen 20 vuoden aikana työskennellyt raskaiden koneiden ja räätälöityjen käyttöjärjestelmien parissa nähnyt lukemattomia skenaarioita, joissa näennäisesti pieni epäsuhta iskun pituudessa aiheutti suuria vikoja. kloRaydafon Technology Group Co., LimitedSuunnittelutiimimme pitää iskun pituutta keskeisenä pilarina, jonka ympärille koko sylinteri on suunniteltu. Alla kerrotaan, miksi tämä parametri ei ole neuvoteltavissa.

Ensinnäkin iskun pituus määrittää suoraan käytettävän liikealueen. Jos isku on liian lyhyt, laite ei pääse vaadittuihin asentoihin; jos se on liian pitkä, se johtaa ylimatkaan, mahdollisiin sisäisiin törmäyksiin ja lisää sauvan nurjahdusriskiä puristuksen aikana. Lisäksi iskun pituus vaikuttaa tiivisteen dynamiikkaan. Pidemmät iskut vaativat tarkempaa kohdistusta estämään männän tiivisteiden ja varren laakerien epätasainen kuluminen. Tehtaamme on dokumentoinut, että sylintereillä, joissa on optimoitu iskun ja porauksen välinen suhde, on 40 % pidempi tiivisteen käyttöikä verrattuna hyllyssä oleviin yhteensopimattomiin yksiköihin.

Iskun pituuteen liittyvät kriittiset tekijät

• Tangon nurjahduskynnys:Mitä pidempi isku, sitä suurempi on sarakkeen latausvirheen mahdollisuus. Insinöörien on laskettava Eulerin kriittinen kuorma iskun pituuden, tangon halkaisijan ja asennustavan perusteella.
• Tiivisteen eheys:Pidennetyt iskut lisäävät tangon ja tiivisteiden välistä kosketusreittiä. Tehtaamme käyttää kehittyneitä polyuretaanitiivisteitä, jotka sopivat pidempiin iskuihin säilyttäen samalla nollavuotoja korkeissa jaksoissa.
• Ohjauksen ja laakerin pituus:Pidemmät iskut vaativat pidempiä laakeripintoja, jotta sivuttaisvoimat eivät vahingoita sylinteriä.Raydafon Technology Group Co., LimitedSisältää järeät laakerikannet, jotka kestävät jopa 3000 mm:n iskun ilman taipumaa.
• Asennustilan rajoitukset:Iskun pituus määrää sisään vedetyn ja pidennetyn pituuden. Monet asiakkaat jättävät huomioimatta, että sisäänvedetyn pituuden täytyy mahtua koneen kehyksiin. Suunnittelutiimimme suorittaa aina 3D-häiriötarkistukset.

Suorituskyvyn näkökulmasta oikea iskunpituus varmistaa, että hydraulisylinteri toimii tarkoitetulla painealueella. Ylimitoitettu isku voi lisätä hydraulinesteen määrää, mikä lyhentää järjestelmän vasteaikaa. Sitä vastoin alimitoitettu isku asettaa mekaanisia rajoituksia. Nopeissa sovelluksissa, kuten jarrujen puristamisessa tai materiaalinkäsittelyssä, iskunpituus vaikuttaa jopa energiatehokkuuteen. Esimerkiksi 50 mm vaadittua pidempi isku voi pidentää kiertoaikaa 15 %, mikä vaikuttaa suoraan tuottavuuteen. Siksi ennen sylinterin määrittämistä tarkastelemmeRaydafon Technology Group Co., Limitedkartoita aina koneen koko kinemaattinen profiili vastaamaan iskun pituutta tarkasti.

Kuinka iskun pituus vaikuttaa asennuksen vakauteen ja nurjahduskestävyyteen?

Kiinnitysvakaus on usein aliarvioitu seuraus iskunpituuden virhelaskennasta. Hydraulisylinterin asennustyyli – olipa kyseessä haarukka, nivel, laippa tai korvake – on vuorovaikutuksessa pidennetyn iskunpituuden kanssa luoden momentteja ja sivukuormia. Tehtaamme testauslaboratoriossa olemme vertailleet sylintereitä, joilla on sama reikä, mutta eri iskut sivukuormitusolosuhteissa. Tulokset osoittavat johdonmukaisesti, että kun iskunpituus kasvaa yli suositellun suhteen (iskun ja porauksen välinen suhde > 8:1 tavallisissa raidetangon sylintereissä), sylinteri on alttiina nurjahdukselle ja kiinnitysvaurioille. Tutkitaanpa tätä suhdetta yksityiskohtaisesti.

Kun sylinteri ulottuu, tueton tangon pituus kasvaa, jolloin se toimii kuin pylväs puristusvoiman alaisena. Jos iskun pituus on liian pitkä suhteessa sauvan halkaisijaan, kohtalaisetkin kuormitukset voivat aiheuttaa pysyvän taipumisen tai katastrofaalisen rikkoutumisen. Tästä syystäRaydafon Technology Group Co., Limitedsuosittelee aina kriittisen nurjahduskuorman laskemista teollisuuden kaavoilla. Mobiilisovelluksissa, kuten kippiautoissa tai kaivinkoneissa, joissa iskukuormitukset ovat yleisiä, suurennamme usein tangon halkaisijaa tai sisällytämme pysäytysputkia vähentämään tehokkaasti tukematonta pituutta muuttamatta iskun pituutta.

Keskeiset vakausparametrit, joihin iskun pituus vaikuttaa

• Sarakkeen vahvuus:Eulerin nurjahduskaava (Pcr = π²EI / (KL)²) osoittaa, että kriittinen kuorma pienenee iskunpituuden neliön myötä. Iskun lisäys 20 % vähentää nurjahdusvastusta noin 30 %.
• Asennusjännitys:Pitkät iskut vahvistavat kiinnityskannattimien, tappien ja pulttien vipuvoimaa. Tehtaamme käyttää elementtianalyysiä (FEA) vahvistaakseen kiinnityspisteitä, kun iskunpituus ylittää 1,5 metriä.
• Taipuma kuormitettuna:Pidennetyt iskut johtavat suurempaan tangon taipumiseen, kiihdyttäen tiivisteen kulumista ja aiheuttaen epätasaista männän suuntausta. Ratkaisemme tämän käyttämällä induktiokarkaistuja kromattuja sauvoja, jotka kestävät taipumista.
• Ohjaustarkkuus:Pitkätahtisylintereissä valmistusprosessissamme on erittäin pitkät pronssilaakerit, jotka jakavat säteittäiset kuormat tasaisesti. Tämä suunnittelufilosofia on vakio kaikilleHydraulisylinterivalmistamiamme malleja.

Käytännön näkökulmasta tiimimme on vaihtanut lukuisia kilpailijoiden sylintereitä, jotka epäonnistuivat nurjahduksen vuoksi jopa 800 mm:n iskunpituuksilla, mutta alamittaisilla tangoilla. Yhdessä jätepuristimen projektissa suunnittelimme sylinterin, jonka iskunpituus oli 1800 mm, käyttämällä 100 mm:n sauvan halkaisijaa ja erityistä pysäytysputkea tukemattoman pituuden vähentämiseksi. Tuloksena oli 300 % pidempi käyttöikä verrattuna aikaisempiin yksiköihin. Tämä osoittaa, että iskunpituus ei ole vain mittatieto vaan turvallisuuskriittinen suunnittelupäätös. Kaikissa raskaassa asennuksessa on neuvoteltava asiantuntijoiden kanssa, kutenRaydafon Technology Group Co., Limitedvarmistaa, että hydraulisylinterisi kestää sekä staattisia että dynaamisia kuormituksia koko iskualueella.

Miksi iskun pituuden mukauttaminen parantaa järjestelmän kokonaistehokkuutta?

Vaikka vakiopituuksia on laajalti saatavilla, iskun räätälöiminen täsmälleen sovelluksesi mukaan avaa merkittäviä tehokkuusetuja. Vuosikymmeniä kaivos-, rakennus- ja maatalousalan konsultoinnin aikana olen nähnyt, että yksikokoiset sylinterit vaarantavat usein nopeuden, energiankulutuksen ja rakenteellisen integraation. kloRaydafon Technology Group Co., Limited, kannatamme iskunpituuden optimointia, koska se kohdistaa toimilaitteen kinematiikkaan suoraan koneen käyttöjaksoon. Näin tarkka räätälöinti lisää järjestelmän tehokkuutta.

Ensinnäkin mukautettu iskunpituus eliminoi kuolleen liikeradan. Vakiosylintereissä voi olla ylimääräistä iskua, jota ei koskaan käytetä, mutta silti sylinteri vaatii täyden hydraulinesteen tilavuuden jokaista sykliä kohden. Tämä hukkaan heitetty kapasiteetti lisää pumpun kuormitusta ja energiahukkaa. Määrittämällä tarkalleen tarvittavan iskunpituuden tehtaamme vähentää sisäistä nestetilavuutta, mikä mahdollistaa nopeammat vasteajat ja alhaisemmat käyttölämpötilat. Äskettäisessä automaattisen puristuslinjan tapauksessa lyhensimme iskun pituutta 70 mm verrattuna valmiiseen vaihtoehtoon, mikä johti 12 % nopeampaan sykliin ja 8 % pienempään hydrauliöljyn kulutukseen.

Vedon räätälöinnin tehokkuusedut

• Alennettu paineen lasku:Lyhyempi iskunpituus tarkoittaa lyhyempää nestepolkua sylinterin sisällä, mikä vähentää painehäviöitä ja parantaa toimilaitteen reagointikykyä.
• Kompakti konesuunnittelu:Tarkalla iskunpituudella koneen runkojen kokoa voidaan pienentää, mikä vähentää materiaalikustannuksia ja kokonaispainoa. Tehtaamme tekee yhteistyötä OEM-valmistajien kanssa sylinterien saumattomasti integroimiseksi.
• Pienemmät huoltokustannukset:Oikea iskunpituus minimoi sivukuormituksen ja tiivisteen jännityksen, mikä vähentää odottamattomia seisokkeja. Omat tietomme osoittavat, että räätälöityjen sylinterien huoltotiheys on 30 % pienempi.
• Optimoitu pehmusteen suorituskyky:Kun iskunpituus tiedetään tarkasti, voimme suunnitella sisäiset pehmusteet, jotka hidastavat männän vauhtia tasaisesti vähentäen iskun lopun iskua ja melua.

Lisäksi räätälöity iskunpituus mahdollistaa edistyksellisten ominaisuuksien, kuten integroitujen asentoanturien tai lukitusmekanismien sisällyttämisen ilman ulkonevia osia. Esimerkiksi nostolavassa iskunpituuden tarkkuus varmistaa, että työlava saavuttaa tarkat työskentelykorkeudet ilman liiallista venytystä. Tehtaamme käyttää CNC-työstöä ±0,5 mm:n iskuntoleranssien saavuttamiseksi, mikä takaa toistettavuuden paikannuskriittisissä sovelluksissa. Viime kädessä räätälöinti muuttuu yleiseksiHydraulisylinterisuorituskykyä vastaavaksi komponentiksi, joka parantaa koko hydraulijärjestelmän tehokkuutta. Kun olet kumppanin kanssaRaydafon Technology Group Co., Limited, saat iskunpituuden optimoinnin, jota tukevat tiukat suunnittelulaskelmat ja tosielämän validointi.

Tärkeimmät hydraulisylinterin parametrit: reiän koko, tangon halkaisija ja iskun korrelaatio

Iskunpituuden ja muiden kriittisten parametrien välisen suhteen ymmärtäminen varmistaa tasapainoisen suunnittelun. Alla on yksityiskohtainen taulukko, joka näyttää kuinkaRaydafon Technology Group Co., Limitedstandardoi senHydraulisylinterivalikoima, joka havainnollistaa suositeltuja iskurajoja, jotka perustuvat reiän ja tangon halkaisijaan optimaalisen suorituskyvyn ja turvallisuuden takaamiseksi. Tiedot ovat peräisin tehtaamme teknisistä ohjeista ja tiukasta kenttätestauksesta.

Tehtaamme korostaa, että nämä arvot ovat lähtökohtia; Näiden rajojen ylittäviin iskuihin sisällytämme muita suunnitteluominaisuuksia, kuten suuremmat tangon halkaisijat, vahvistetut laakerit tai teleskooppikokoonpanot. Lisäksi asennussuunta (vaakasuora vs. pystysuora) vaikuttaa sallittuun iskunpituuteen, koska pystysylintereissä on vähemmän nurjahdusriskiä, ​​mutta männän putoaminen on harkittava huolellisesti. JokaHydraulisylinterialkaenRaydafon Technology Group Co., LimitedMukana on yksityiskohtainen eritelmä, jossa iskunpituus korreloi lasketun enimmäiskuormituskapasiteetin kanssa. Tarjoamme myös elementtianalyysiraportteja kriittisiin sovelluksiin absoluuttisen luotettavuuden varmistamiseksi.

Muut parametrit riippuvat iskun pituudesta

• Sylinterin asennustyyppi:Kiinnikkeet mahdollistavat pidemmät iskut laippakiinnikkeisiin verrattuna paremman kuorman jakautumisen ansiosta.
• Käyttöpaine:Korkeampi paine (jopa 350 bar) vaatii lyhyempiä iskuja tai suurempia sauvan halkaisijoita nurjahduksen välttämiseksi.
• Tiivisteen materiaali:Yli 1200 mm:n iskunpituuksissa käytämme erikoistuneita PTFE-taustaisia ​​tiivisteitä pitämään kitkan alhaisena ja estämään suulakepuristusta.
• Lämpötila-alue:Äärimmäiset lämpötilat voivat vaikuttaa sauvan laajenemiseen; pidemmät iskut vaativat lämpökasvun kompensointia.

Taulukon ja näiden toisistaan ​​riippuvaisten parametrien perusteella insinöörit voivat valita tai tilata tilauksesta sylinterin, joka tasapainottaa iskun pituuden porauksen koon ja tangon lujuuden kanssa.Raydafon Technology Group Co., Limitedylläpitää laajaa komponenttivalikoimaa, jonka avulla voimme rakentaa sylintereitä räätälöidyillä iskunpituuksilla ilman pitkiä läpimenoaikoja. Tämä joustavuus varmistaa, että saat tarkasti suunnitellun ratkaisun, joka maksimoi sekä suorituskyvyn että kustannustehokkuuden.

Yhteenveto ja lopulliset suositukset

Iskun pituus on paljon enemmän kuin pelkkä matkamitta; se on hydraulisylinterien toimivuuden, turvallisuuden ja tehokkuuden kulmakivi. Tässä oppaassa olemme tutkineet, kuinka iskun pituus vaikuttaa nurjahduskestävyyteen, asennuksen vakauteen, tiivisteen pitkäikäisyyteen, järjestelmän vasteeseen ja koneen yleiseen suunnitteluun. Oikean iskunpituuden valitseminen – joko huolellisen valmisvalinnan tai räätälöidyn suunnittelun avulla – vähentää suoraan seisokkeja, alentaa kokonaiskustannuksia ja parantaa käyttöturvallisuutta. kloRaydafon Technology Group Co., LimitedTehtaamme lähestymistapa yhdistää edistyneet simulointityökalut, materiaalitieteen ja vuosikymmenten käytännön kokemuksen hydraulisylintereiden toimittamiseen vaativimmissakin ympäristöissä.

Kaikissa uusissa projekteissa tai jälkiasennuksessa suosittelemme aloittamaan kattavalla analyysillä sovelluksen kinemaattisista vaatimuksista, kuormitusprofiileista ja asennusrajoituksista. Suunnittelutiimimme on valmis auttamaan sinua määrittämään ihanteellisen iskunpituuden ja siihen liittyvät parametrit. Älä anna iskun pituuden olla jälki-ajatus – tee yhteistyötä valmistajan kanssa, joka pitää sitä tärkeänä suunnittelumuuttujana. Ota yhteyttäRaydafon Technology Group Co., Limitedtänään keskustellaksesi hydraulisylinterivaatimuksistasi ja pyytää räätälöity tarjous. Tehtaan myöntämä takuumme ja maailmanlaajuinen tukiverkostomme varmistavat, että laitteesi toimivat parhaimmillaan syklistä toiseen.

FAQ: Yleisiä kysymyksiä iskun pituuden valinnasta
