GICLZ-rumpumuotoisen hammaspyöräkytkimen vaihto

Tuotteen edut

Vakaa voimansiirto teollisissa skenaarioissa

Mekaanisen voimansiirron komponenttien tuotelinjan ydintuotteenaRaydafonGICLZ-rummun muotoinen hammaspyöräkytkin osoittaa jatkuvasti erinomaista suorituskykyä erilaisissa teollisuusskenaarioissa, jotka vaativat vakaata voimansiirtoa.

Tämä on erittäin suosiossajoustava rummun muotoinen hammaspyöräkytkinei vain pysty tehokkaasti parantamaan laitteiden toiminnan tehokkuutta, vaan myös ratkaisemaan tarkasti erilaisia ​​​​yleisiä ongelmia akselin liitäntäprosessissa, mikä tekee siitä suositellun komponentin monille teollisuusyrityksille voimansiirtojärjestelmien konfiguroinnissa.

Erinomainen suorituskyky korkealla vääntömomentilla

Vääntömomentin siirtokapasiteetin osalta rumpumainen GICLZ-vaihdekytkin on erittäin suorituskykyinen ja sitä voidaan kutsua erinomaiseksisuuren vääntömomentin kytkin. Se kattaa vääntömomenttialueen 0,8–3500 kN·m (GICLZ1–GICLZ30), ja se kestää helposti erilaisia ​​raskaita kuormia ja vaihteistoteho on jopa 99,7 %.

Tämän erinomaisen suorituskyvyn ansiosta sillä on korvaamaton rooli hitaissa ja raskaassa kuormituksessa työskentelyolosuhteissa esim.kaivos ja metallurgia, joka tarjoaa luotettavat siirtotakuut näiden teollisuudenalojen vakaalle tuotannolle.

Erinomainen kohdistusvirheen kompensointi

Lisäksi rummun muotoisella GICLZ-vaihdekytkimellä on myös erinomainen kyky mukautua kohdistusvirheisiin ja se on tehokassuuren kohdistusvirheen hammaspyöräkytkin. Se voi tehokkaasti kompensoida kulma-, radiaali- ja aksiaalivirheitä.

Erityisesti sen optimoitu kulmasiirtymäsuorituskyky parantaa tehokkaasti hampaan pinnan kosketusolosuhteita. Suorahampaisiin kytkimiin verrattuna se pidentää huomattavasti sen omaa käyttöikää, lyhentää kytkimien kulumisesta aiheutuvaa laitteiden seisokki- ja huoltoaikaa sekä parantaa entisestään koko tuotantojärjestelmän toiminnan jatkuvuutta.

Vahva kestävyys ja vähäinen huoltotarve

Vahva kestävyys ja alhaiset ylläpitokustannukset ovat myös tämän Raydafonin kytkimen merkittäviä etuja. Se on valmistettu lujista ja kestävistä materiaaleista, ja sen melutaso on alhainen ja tärinä käytön aikana.

Se ei vain vähennä omaa kulumisnopeuttaan, vaan myös vähentää kytkettyjen laitteiden katoamista. Se on luotettavajoustava hammaspyöräkytkin teollisuuskäyttöönsopii ankariin ympäristöihin, kutenkemianteollisuus ja uusiutuva energia. Näillä aloilla, joilla laitteiden suorituskykyä koskevat vaatimukset ovat erittäin korkeat, se tuo vakaan suorituskyvyn ja auttaa yrityksiä vähentämään laitteiden käyttö- ja ylläpitokustannuksia.

Asennusmukavuus ja kustannusten hallinta

Lisäksi GICLZ-rummun muotoisen hammaspyöräkytkimen suunnittelussa on otettu täysin huomioon asennusmukavuus ja pitkäaikainen kustannusten hallinta. Sen kompakti rakenne yhdistettynä vahvaan kantokykyyn takaa tehokkaan toimintasuorituksenteollinen hammaspyörän kytkin, joka voi tukea laitteiden pitkäaikaista jatkuvaa toimintaa ilman toistuvia huoltotoimenpiteitä.

Tämä suunnittelukonsepti on erittäin sopusoinnussa Raydafonin sitoumuksen kanssa tarjota korkealaatuisia ja vaihdettavia komponentteja maailmanlaajuisille markkinoille, tuoden kustannustehokkaampia siirtoratkaisuja teollisuusyrityksille ympäri maailmaa.

Tuotteen ominaisuudet

Standardien noudattaminen ja akselin mukauttaminen

Raydafonin valmistama rumpumainen GICLZ-vaihdekytkin noudattaa tiukastiJB/ZQ standarditperusparametreille ja -mitoille ja täyttää täysin JB/ZQ4382-86:n hammaspyöräkytkimien tekniset tiedot.

Se on erittäin suosittu joustava rummun muotoinen hammaspyörän kytkentäratkaisu teollisessa voimansiirrossa. Erityisesti vaakasuuntaisen koaksiaalisen voimansiirtoakselin kytkemiseen suunniteltu kytkin voi joustavasti mukautua akselin kulmapoikkeamiin ja säteittäisiin siirtymiin todellisissa työolosuhteissa. Se mahdollistaa myös akselin rajoitetun aksiaalisen vapaan liikkeen, selviytyy helposti käytön aikana tapahtuvasta lämpötilan muutosten aiheuttamasta akselin lämpölaajenemisesta ja supistumisesta, mikä takaa luotettavan takuun laitteiden vakaalle siirrolle.

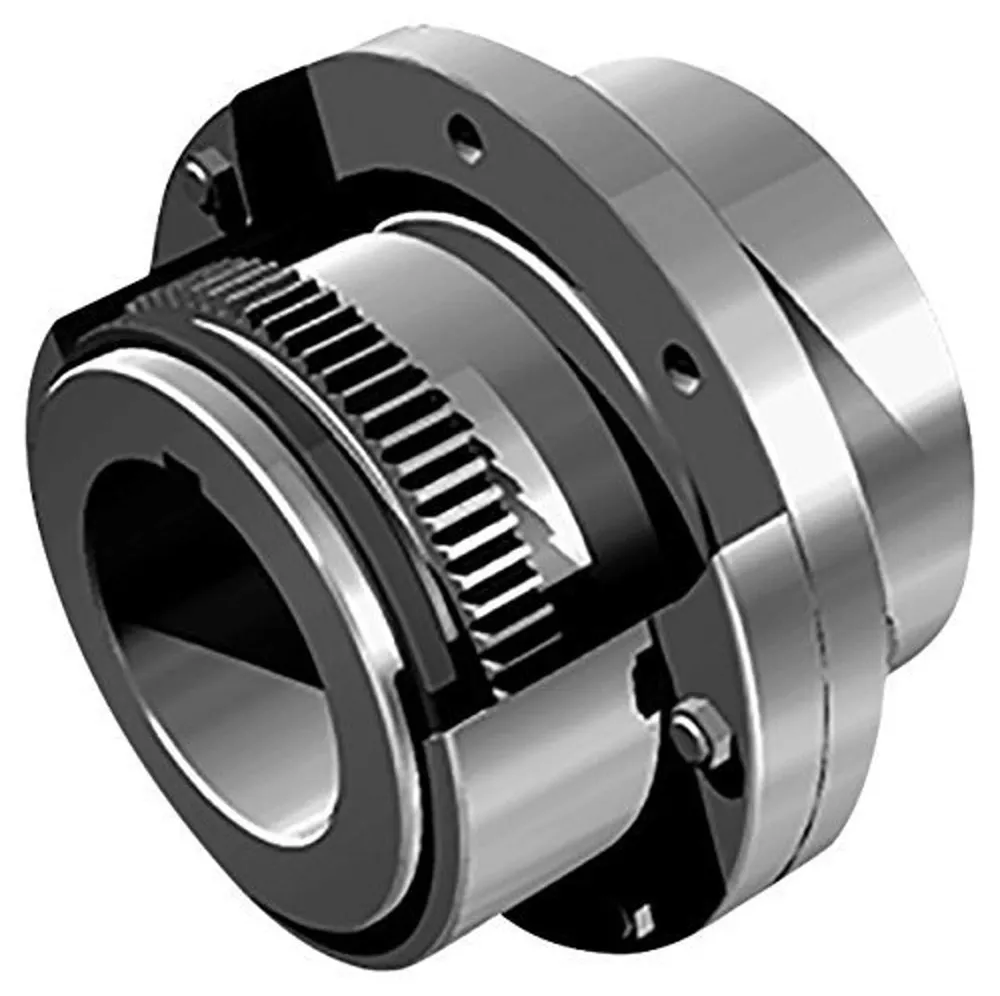

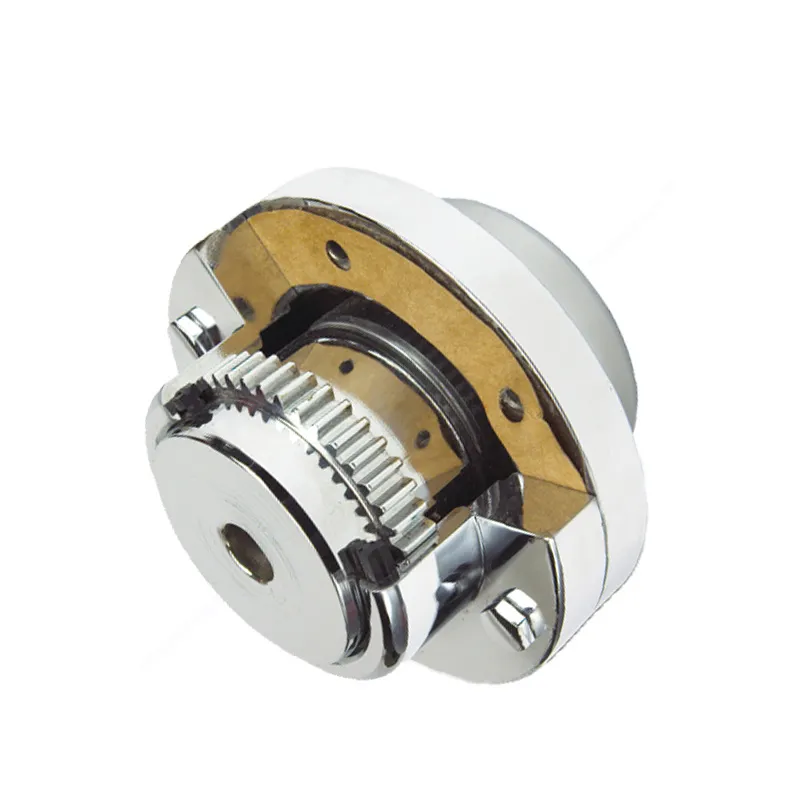

Rummun muotoinen ulkoinen vaihteistoholkkirakenne

GICLZ-rummun muotoisen hammaspyöräkytkimen näkyvin suunnitteluominaisuus on sen rumpumainen ulkoinen vaihteistoholkkirakenne. Tämän rakenteen ansiosta kytkimen sisäiset ja ulkoiset hampaat saavuttavat optimaalisen niveltymistilan, mikä parantaa merkittävästi voimansiirron vakautta.

Kytkin on valmistettu korkealaatuisesta teräksestä, jossa on keskikovat hammaspinnat. Kiinteään materiaaliinsa ja järkevään rakenteeseensa luottaen siitä tulee korkea suorituskykysuuren vääntömomentin rummun muotoinen hammaspyöräkytkin, jolla on erinomainen kantavuus ja joka pystyy helposti käsittelemään raskaan kuorman siirtotarpeita teollisuuden skenaarioissa. Sen suorituskyvyn parantamiseksi entisestään hampaiden pinnoille voidaan tehdä kovetuskäsittely, jotta saavutetaan kovuusstandardi HRC ≥ 56. Kovettumisen jälkeen kytkimen kantokyky paranee merkittävästi säilyttäen samalla sen kevyen ominaisuuden ja pienen pyörimishitauden aiheuttamatta lisäkuormitusta akselille.

Luotettavuus, voitelu ja tiivistys

Luotettavuudessa GICLZ-rumpumainen hammaspyöräkytkin toimii myös erinomaisesti. Se on varustettu edistyneillä voitelurakenteilla ja tiivistekomponenteilla. Hyvä voitelu voi vähentää hampaiden pinnan kulumista, kun taas korkealaatuinen tiivistys voi tehokkaasti estää voiteluöljyn vuotamisen ja epäpuhtauksien tunkeutumisen.

Tämä ei vain pidennä kytkimen käyttöikää, vaan myös yksinkertaistaa päivittäistä huoltoa. Kuten asuuren kohdistusvirheen kompensointi rummun muotoinen hammaspyöräkytkin, sen symmetrinen rakenne mahdollistaa sen komponenttien erinomaisen vaihdettavuuden, mikä tekee huollosta ja osien vaihdosta tehokkaampaa ja kätevämpää. Kun kytkimen lineaarinen käyttönopeus ylittää 36 m/s, tarkka dynaaminen tasapainotuskäsittely varmistaa laitteiston vakaan toiminnan välttäen suuren nopeuden aiheuttaman tärinän vaikuttamasta vaihteiston tarkkuuteen.

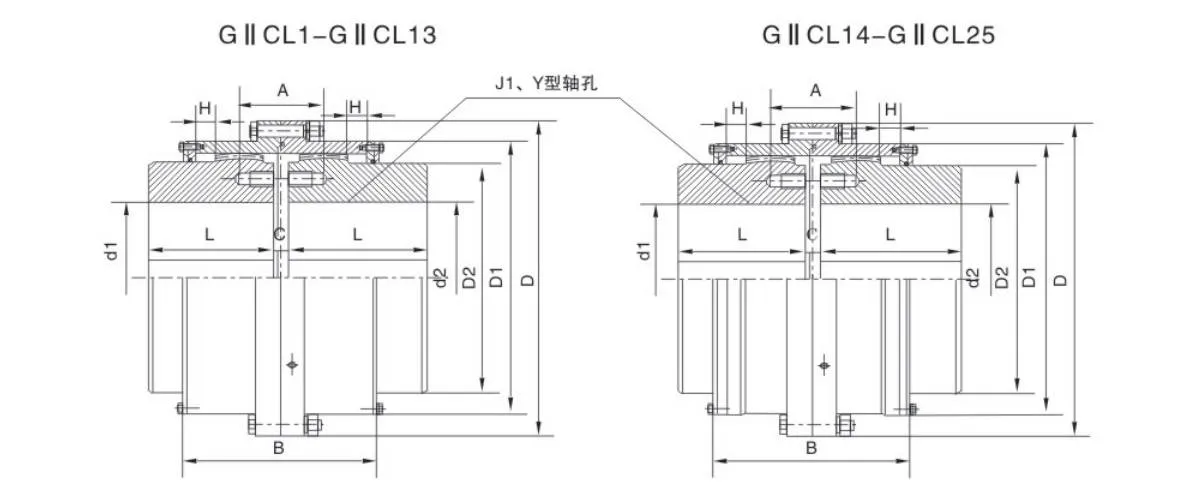

Akselin reikien konfiguraatiot ja täyden sarjan matriisi

Eri laitteiden liitäntävaatimusten täyttämiseksi GICLZ-rummun muotoinen hammaspyöräkytkin tarjoaa erilaisia ​​akselireikien konfiguraatiomalleja, jotka kattavat useita akselireikäyhdistelmiä, kuten tyypin Y, tyypin Z1 ja tyypin J1. Riippumatta akselin liitäntäskenaariosta, sopiva asennustapa löytyy.

Raydafonilla on kattava layout vaihteistokytkimien alalla. GICLZ-tyypin lisäksi siinä on myös useita tuotesarjoja, mukaan lukien GICL, GⅡCL, GⅡCLZ ja NGCL. Täyden sarjan tuotematriisin ansiosta Raydafonista on tullut luotettavajoustava vaihteistokytkimien toimittajateollisuuden alalla, ja sen tuotteita käytetään laajasti eri teollisuudenalojen, kuten metallurgian, kaivosteollisuuden, kemiantekniikan ja sähkövoiman, siirtojärjestelmissä.

Kantokyky ja kohdistusvirhe

Kantavuuden vertailussa GICLZ-rummun muotoisella hammaspyöräkytkimellä on merkittäviä etuja. Saman sisäholkin ulkohalkaisijan ja suurimman kytkimen ulkohalkaisijan olosuhteissa sen kantokyky on 15–20 % suurempi kuin suorahampaisten kytkimien, mikä mahdollistaa suuremman vääntömomentin siirtämisen pienemmässä asennustilassa.

Virheen kompensointisuorituskyvyn kannalta tämä rummun muotoinen hammaspyöräkytkin on vieläkin upeampi. Kun säteittäinen siirtymä on nolla, sen kulmasiirtymän kompensaatio voi olla 1°30′, mikä on 50 % parannus suorahampaisiin kytkimiin verrattuna. Se voi toimia vakaasti myös työolosuhteissa, joissa akselin kohdistustarkkuus ei ole ihanteellinen. Lisäksi saman moduulin, hampaiden lukumäärän ja hampaiden leveyden alaisuudessa rummun muotoinen hammasrakenne voi saavuttaa suuremman kulmasiirtymän kompensoinnin, ja sopeutumiskyky on paljon parempi kuin suorahampaisten kytkimien.

Optimoitu hampaiden kosketus ja helppo asennus

Rummun muotoinen hampaan pintarakenne GICLZ-rummun muotoisessahammaspyörän kytkinvoi myös optimoida sisä- ja ulkohampaiden kosketustilan. Kun varressa on kulmasiirtymä, se välttää tehokkaasti reunojen pursottumista hampaiden pinnoille, vähentää jännityskeskittymää ja samalla parantaa hampaiden pintojen kulumis- ja kitkakestävyyttä, vähentää melua siirron aikana, pidentää laitteiden huoltoväliä, vähentää huollon seisokkeja ja parantaa tuotannon tehokkuutta.

Lisäksi kytkimen ulkoisen vaihteistoholkin kaksi päätä ovat muodoltaan kello-suu. Tämä yksityiskohtainen suunnittelu tekee kytkimen asennuksesta ja purkamisesta helpompaa, mikä säästää työtuntikustannuksia laitteiden kokoonpanon ja huollon aikana.

Tehokkuus- ja sovellushuomautuksia

Jopa 99,7 %:n voimansiirtoteholla GICLZ-rummun muotoisesta hammaspyöräkytkimestä on tullut suosittu vaihtoehto suorahampaisille kytkimille maailmanlaajuisesti. Raydafonilla on täydellinen tuotantojärjestelmä, joka voi varmistaa, että jokaisella GICLZ-kytkimellä on täydelliset tekniset tiedot ja standardit, mikä tarjoaa käyttäjille vakaat ja luotettavat tuotteet.

Tehokkaanateollinen rummun muotoinen hammaspyöräkytkin, sillä on sekä jäykkyyttä että joustavuutta, mutta siitä puuttuu joustavuus. Siksi se ei sovellu värähtelyn vaimennusta ja puskurointia vaativiin työolosuhteisiin, eikä sitä voida käyttää mekaanisissa laitteissa, joilla on tiukat vaatimukset akselin kohdistustarkkuudelle. Käyttäjät voivat tehdä kohtuullisia valintoja todellisten työolotarpeiden mukaan.
