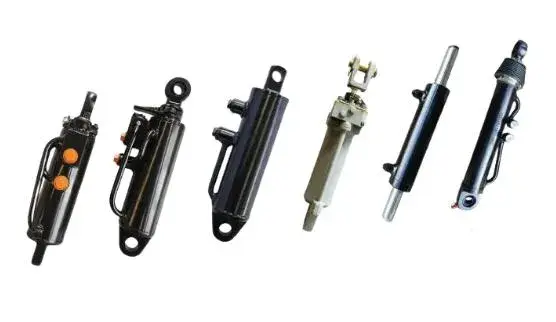

Traktorin ohjaus ja takanoston hydraulisylinterit

Traktorin ohjaus- ja takanoston hydraulisylinterit — 7 vakiomallia, joiden reikä 40–80 mm, tanko 20–35 mm, isku 120–200 mm ja asennusetäisyys 301–532 mm. Takanostinmalleihin kuuluvat 800.55A.01-vaihto- ja vasen/oikea-parit kaksosylinterisille vivustoille; Etuakselin ohjausmallit käyttävät lyhyempää iskua pyörän reagoinnin nopeuttamiseksi. Sylinterin rungot ovat paksunnettua seosterästä, jossa on karkaistu, hiottu tanko ja pölynpyyhin päätiivisteen edessä. Lähetä vanha sylinterimallisi tai sen reikä, isku ja asennusetäisyys – vahvistamme vastaavan mallin ja palautamme tehdashinnan 24 tunnin sisällä.

OEM-vaihto · Maatalouden hydrauliikka

Traktorin ohjaus- ja takanoston hydraulisylinterit – 7 mallia, 40–80 mm:n reikä, 301–532 mm:n kiinnitys

Traktorin hydraulisylinteri epäonnistuu pellolla yhdestä kolmesta syystä: poraus on liian pieni nostoa varten kuormitus, tangon tiiviste ei kestä pölyä ja lietettä tai asennusetäisyys ei vastaa niveltäsi on jo. Tällä sivulla on listattuna seitsemän vakiomallia, jotka kattavat etuakselin ohjauksen ja kolmipistenoston takana yleisillä traktoritasoilla, joissa reikä, tanko, isku ja asennusetäisyys on ilmoitettu kullekin, jotta voit sovittaa yhteen vaihto ennen tilausta.

7Vakiomallit
40-80 mmPoran halkaisija
20-35 mmTangon halkaisija
120-200 mmAivohalvaus
301-532 mmAsennusetäisyys
2Toimintotyypit
MukautettuPoraus, isku, portit

Mallitaulukko — poraus, tanko, isku ja asennusetäisyys

Seitsemän vakiomallia traktorin takanostoon ja etuakselin ohjaukseen
Malli Poraus (mm) Tanko (mm) Isku (mm) Asennusetäisyys (mm) Toiminto
HSG55/32×125-324 55 32 125 324 Traktorin takanostosylinteri (vasen/oikea pari)
HSG63/32×125-324 63 32 125 324 Traktorin takanostosylinteri (vasen/oikea pari)
HSG63/35×120-301 63 35 120 301 Traktorin takanostosylinteri (vasen/oikea pari)
HSG80/32×200-532 80 32 200 532 800.55A.01 takanostosylinteri
HSG40/20×175-323 40 20 175 323 Traktorin etuakselin ohjaussylinteri
HSG40/25×176-520 40 25 176 520 Traktorin etuakselin ohjaussylinteri
HSG50/30×175-465 50 30 175 465 Traktorin etuakselin ohjaussylinteri

Muita porauksen, tangon, iskun ja asennusetäisyyden yhdistelmiä voidaan valmistaa piirtämiseen. Jos linkkisi käyttää a eri tapin halkaisija tai porttikulma, lähetä mitat ja vahvistamme vastaavan sylinterin ennen tuotantoa.

Teknisten yhteenveto toiminnoittain

Mikä muuttuu takanostimen ja ohjausryhmien välillä
Tehtäväryhmä Porausalue Rod Range Iskualue Tyypillinen käyttö
Takaosan nostosylinterit 55-80 mm 32-35 mm 120-200 mm Kolmipistevivusto, raskas työlaitteen nosto, 800.55A.01 vaihto
Etuakselin ohjaussylinterit 40-50 mm 20-30 mm 175-176 mm Hydrostaattinen ohjaus etuakselilla, tiukat päistekäännökset

Takanostinmalleissa on suurempi reikä, koska nostokuorma kulkee sylinterin tangolla kuljetuksen aikana. Ohjausmallit käyttävät pienempää halkaisijaa ja pidempää iskua, jotta pyörän kulma muuttuu nopeammin pienemmällä virtauksella.

Mitä väliä, kun vaihdat traktorin sylinterin

01

Poran koko määrittää nostovoiman

Nostovoima on porausala kerrottuna hydraulipaineella. 55 mm reikäinen takanostosylinteri ja 80 mm samassa traktorin hydrauliikassa käyvä poraussylinteri ei tuota samaa nostokykyä. Jos olet kuluneen sylinterin vaihtaminen ja työkoneen nosto on hidastunut, tarkista reiän ja tangon mitat pöytää vasten ennen kuin oletetaan, että pumppu on viallinen. Thetraktorin hydraulisylinteritluokkasivulla luetellaan laajempi valikoima, jos mikään seitsemästä mallista ei vastaa linkkisi.

02

Tangon pinta ja tiivisteen laatu määräävät käyttöiän

Traktorin sylinteri toimii pölyn, lietteen ja lannoitteen ruiskutuksessa. Tanko on ensimmäinen pinta, joka kärsii: kun pistesyöpyminen alkaa, huulitiiviste ei kestä ja öljy valuu pyyhkimen ohi. Tässä sylinterissä käytetään karkaistua, maadoitettu tanko, jossa on monikerroksinen korroosionestopinnoite, yhdistettynä pölypyyhkimeen päätiivisteen edessä niin hankaavia hiukkasia pysäytetään ennen kuin ne saavuttavat tiivistehuulen. Erityisesti ohjauspuolen osalta katso theohjauksen hydraulisylinterisivu.

03

Kiinnitysetäisyyden on vastattava kytkentää, ei mallin nimeä

Kaksi sylinteriä voivat jakaa saman reiän ja iskun, mutta käyttävät erilaisia ​​suljettuja keskuksia. Jos asennusetäisyys on väärä, vivusto ei saavuta täyttä nostoa tai laskeutuu pohjaan ennen kuin työkone nostetaan. Pöytä edellä mainitaan asennusetäisyys jokaiselle mallille, koska se on mitta, joka päättää, onko sylinterin pultit kiinni. Nostotehtäviin kolmipistevivuston ulkopuolella,hydraulinen nostosylinterialue kattaa pidemmät iskut ja suuremman vetoisuuden.

04

Portin sijainti ja tapin koko ovat mukautuspisteitä

Kun traktori on vanhempi tai tuotu maahan, alkuperäinen sylinteri ei ehkä ole enää saatavilla. Porttikulma, portti kierre, tapin halkaisija ja silmän leveys voidaan säätää vastaamaan olemassa olevaa vivustoa, jotta sylinteri sopii ilman muutoksia traktoriin. Lähetä kuva tai luonnos vanhasta sylinteristä, jonka mitat on merkitty ja me varmistaa, toimiiko vakiomalli vai tarvitaanko muokattu malli. Selaa kokohydraulisylinteriluettelo muut mobiili- ja maataloussovellukset.

Missä näitä sylintereitä käytetään

Kolmen pisteen nosto takana

Aurat, äkeet, kylvökoneet ja paalaimet kuljetetaan takanostolaitteella. Vasen ja oikea sylinteri toimitetaan parina, kun traktorissa on kaksoisnostosylinterit.

Etuakselin ohjaus

Hydrostaattinen ohjaus traktoreissa, joissa on kaksitoiminen sylinteri etuakselin poikki. Lyhyempi isku, nopeampi vaste, tiukempi kääntösäde päisteessä.

OEM vaihto

Korvaa suoraan 800.55A.01 ja yleiset HSG-sarjan osanumerot. Asennusetäisyys ja portin asento tarkistetaan alkuperäiseen verrattuna ennen lähettämistä.

Mittatilaustyönä tehdyt maatalousrakenteet

Erikoisharvesterit, ruiskut ja kuormaajat, jotka tarvitsevat poikkeavan porauksen, iskun tai tangon pään. Valmistettu piirustukseen samalla tiiviste- ja tankokäsittelyllä.

Yhdistä sylinteri traktorisi nostolaitteeseen

Lähetä mallinumero tai poraus, tanko, isku ja asennusetäisyys vanhasta sylinteristäsi. Me teemme vahvista vastaava malli, tarkista portin ja nastan mitat ja palauta suoraan tehtaan tarjous – yleensä 24 tunnin sisällä. Mukautettu poraus ja isku ovat saatavilla pyynnöstä.
