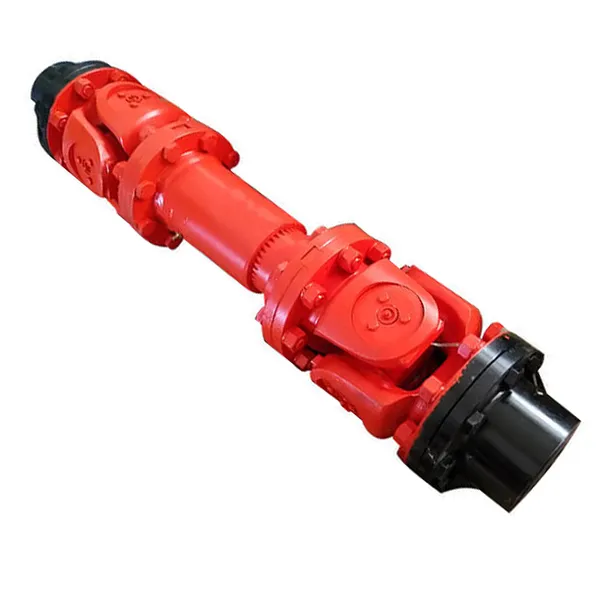

SWC-BF-standardi Flex-laippatyyppinen yleisliitin

Raydafonin SWC-BF-standardin joustava laippatyyppinen yleisliitin on rakennettu siirtämään vääntömomenttia luotettavasti raskaissa koneissa – ajatelkaa valssaamoita, paperinvalmistuslaitteita, teollisuuskäyttöjä, kaikkia asetuksia, jotka vaativat kovaa suorituskykyä. Siinä on joustava laipparakenne, jonka pyörimishalkaisijat vaihtelevat 180 mm:stä 620 mm:iin, ja tämä standardi joustava yleisliitin käsittelee jopa 15 asteen kulmapoikkeamat plus vääntömomentti jopa 1250 kN·m. Jopa vaativissa työympäristöissä se toimii tasaisesti, ei putoamista. Valmistamme sen erittäin lujasta 35CrMo-teräksestä ja tarkkuusneulalaakereista, joten se sopii täydellisesti yleiskytkimenä teollisuuskoneisiin ja taipuisiksi laippaliitoksiksi raskaisiin laitteisiin – siirtää voimaa voimakkaasti, etkä huomaa juuri mitään tärinää.

Valmistuksemme Kiinassa noudattaa ISO 9001 -standardeja, joten SWC-BF-yleisliitin kestää pitkään ja kestää korroosiota – kaikki kromatun poikkiakselinsa ansiosta. Laippaliitäntä tekee asennuksesta helppoa, mikä on suuri apu sellaisilla aloilla kuin metallurgiassa, kaivosteollisuudessa ja laivanrakennuksessa – paikoissa, joissa tarvitaan kohtalaista aksiaalista joustavuutta. Voimme myös räätälöidä sen kokoa ja vääntömomenttiarvoja, joten tämä kestävä joustava yleisliitin toimii erinomaisesti räätälöityinä yleisliittiminä valssaamoihin ja muihin teollisuuden tarpeisiin. Ja hinta on kilpailukykyinen, ei ylihinnoittelua. Raydafonin osaaminen tarkoittaa, että käytät vähemmän aikaa huoltoon ja laitteesi pysyvät luotettavampina – johon operaattorit ympäri maailmaa voivat luottaa.

Tuotteen tiedot

Tuotetyypit

Yleiskytkimet – joita kutsutaan myös yleisnivelkytkimiksi – ovat mekaanisia osia, jotka siirtävät vääntömomenttia ja pyörimisliikettä kahden akselin välillä, jotka eivät ehkä ole täysin kohdakkain. Ne käsittelevät kulma-, aksiaali- ja radiaalivirheitä, pitäen samalla tehonsiirron tehokkaana erilaisissa teollisuuskäytöissä. Raydafonilla SWC-nivelakselin nivelliitossarjamme on malliesimerkki huippuluokan suunnittelusta, ja se tarjoaa korkean vääntömomentin voimansiirtonivelen kytkentäratkaisuja, jotka on tehty vain raskaaseen käyttöön, kuten valssaamoihin ja nostokoneisiin.

Erottelemme yleisnivelliitosten päätyypit:

Ensimmäinen on yksi yleisnivel. Siinä on yksi ristinmuotoinen nivel, joka yhdistää kaksi ikettä, jolloin akseleiden kulmapoikkeama on jopa 45 astetta. Se toimii hyvin asetuksissa, joissa on kohtalaisia ​​siirtymiä, vaikka se saattaa aiheuttaa nopeuden muutoksia. Raydafonin luotettava, raskas yleisnivelliitos valssaamokäyttöön käyttää usein yksiliitosmalleja pienikokoisissa rakennuksissa, joten se kestää erinomaisesti myös raskaassa kuormituksessa.

Sitten on kaksinkertainen yleisnivel. Siinä on kaksi yksittäistä niveltä, jotka on yhdistetty toisiinsa, mikä käsittelee suurempia kohdistusvirheitä ja pitää voimansiirron nopeuden lähes vakiona – täydellinen vaikeisiin akseliasetelmiin. Kun tarvitset kestävää SWC-nivelkytkintä nosto- ja materiaalinkäsittelylaitteissa, Raydafonin kaksoisnivelmallit lisäävät vakautta ja vähentävät tärinää korkean jännityksen teollisissa yleisnivelliitosjärjestelmissä.

Seuraava on teleskooppinen tai laajennettava yleisnivel. Siinä on urituksia tai liukuosia, joiden avulla voit säätää pituutta ja samalla kompensoida kohdistusvirheitä, mikä toimii aksiaalisissa liikkeissä dynaamisissa asetuksissa. Raydafonin raskaaseen käyttöön tarkoitettu SWC-nivelliitin sisältää teleskooppivaihtoehtoja – ne toimivat tehokkaana yleisnivelkytkimenä suuriin voimansiirtoihin paikoissa, kuten kaivoksissa tai rakennustyömailla, joissa tarvitaan joustavuutta akselin pituuden suhteen.

On myös Solid-, Bored- tai Splined-napatyyppejä. Nämä eroavat toisistaan ​​sen mukaan, miten ne kytkeytyvät: umpinapoissa ei ole reikiä, poratuissa navoissa on pyöreät, kuusio- tai neliömäiset aukot ja uritetuissa navoissa on uria tiukan sovituksen takaamiseksi. Energiaa säästäviä nivelliitosratkaisuja varten Raydafon tarjoaa uritettuja malleja hiljaisten nivelliitosten valikoimassamme – ne optimoivat vääntömomentin toimituksen ja pitävät melun 30-40 dB(A):ssa herkissä teollisuuskohteissa.

Raydafonin yleisnivelkytkimet, mukaan lukien SWC-sarja, on valmistettu integroiduilla haarukanpäällä – ei enää pultteihin liittyviä ongelmia, mikä lisää lujuutta 30–50 % ja saavuttaa vaihteiston tehokkuuden jopa 98,6 %. Nämä ominaisuudet tekevät tuotteistamme parhaan valinnan ammattilaisille, jotka tarvitsevat räätälöityjä ja tehokkaita ratkaisuja.

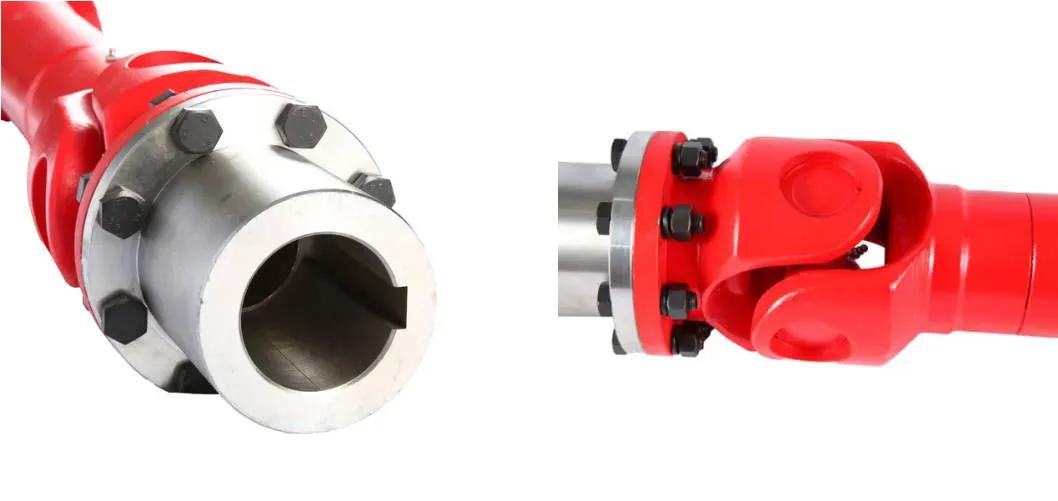

Tuotteen edut

Yleiskytkimet – esimerkkinä Raydafonin SWC-kardaaninivelkytkin – tuovat suuria etuja teollisiin voimansiirtojärjestelmiin. Ne siirtävät vääntömomenttia tehokkaasti kohdistamattomien akselien välillä, käsittelevät kaikenlaisia ​​poikkeamia, ja ne ovat välttämättömiä, jotta toiminta sujuisi vaikeissa ympäristöissä – kuten niissä, joissa tarvitaan korkean vääntömomentin nivelliitosratkaisuja.

Sukellaanpa niiden tärkeimpiin etuihin: Ensinnäkin ne kompensoivat erinomaisesti kohdistusvirheitä. Yleisliittimet käsittelevät 25 asteen kulma-, aksiaali- ja säteittäisiä poikkeamia, mikä tekee niistä luotettavan raskaan käytön yleisnivelliittimen valssaamotoimintoihin. He tekevät tämän lisäämättä liikaa mekaanista rasitusta tai tärinää, joten koneesi pysyy suojattuna.

Sitten on niiden kova kestävyys ja pitkä käyttöikä. Rakennamme nämä kytkimet integroiduilla haarukkapäärakenteilla ja erittäin lujilla materiaaleilla, mikä vähentää riskejä, kuten pulttien löystymistä tai rikkoutumista – mikä parantaa rakenteellista eheyttä 30–50 %. Siksi nosto- ja materiaalinkäsittelylaitteiden kestävä SWC-nivelakselin kytkin toimii niin hyvin pitkillä osilla ankarissa olosuhteissa; se kestää pitkällä aikavälillä perinteiset mallit.

Niissä on myös huippuluokan kantokyky ja vääntömomenttikapasiteetti. Suunniteltu kestämään raskaita painoja ja siirtämään nimellisvääntömomentteja 0,15 - 1000 kN·m, teollinen yleisnivelkytkin loistaa raskaiden koneiden yleisnivelliitosjärjestelmissä. Näissä asennuksissa tasainen suorituskyky äärimmäisissä kuormiuksissa on mallia tai rikkoa, ja tämä kytkin toimii joka kerta.

Mitä tulee voimansiirron tehokkuuteen, niitä on vaikea päihittää. Jopa 98,6 %:n hyötysuhde SWC:n raskas yleisnivelkytkin pitää energiahäviön alhaisena. Tämä tekee siitä tehokkaan yleisnivelkytkimen suuriin voimansiirtoihin suuritehoisissa teollisuussovelluksissa, ja ajan mittaan tämä tehokkuus lisää todellisia kustannussäästöjä.

Viimeisenä mutta ei vähäisimpänä, ne säästävät energiaa ja ovat hiljaisia. Energiaa säästävinä nivelliitosratkaisuina ne vähentävät sähkön käyttöä ja toimivat vain 30-40 dB(A). Tämä hiljainen yleisnivelliitin sopii täydellisesti teollisuuskohteisiin, joissa melu on huolestuttava – saat kaiken tarvitsemasi luotettavuuden ilman kovaa toimintaa.

Työperiaate

Yleiskytkimet – useimmat kutsuvat niitä kardaaniliitoksiksi – toimivat yksinkertaisella mutta tehokkaalla mekaanisella idealla: ne siirtävät vääntömomenttia ja pyörimisliikettä kahden akselin välillä, jotka eivät ole täysin kohdakkain, ja käsittelevät kulma-, aksiaali- ja säteittäisiä poikkeavuuksia ohittamatta lyöntiä. Otetaan esimerkiksi Raydafonin SWC-nivelakselin nivelkytkin – se on loistava osoitus tästä periaatteesta. Se käyttää ristinmuotoista niveltä (kutsumme sitä usein hämähäkkiksi) yhdistämään kunkin akselin ikeet, joten teho siirtyy sujuvasti myös kiireisissä teollisuusasennuksissa.

Sen toiminnan ydin on poikkitappi: se antaa haarojen pyöriä itsenäisesti, mikä kompensoi akselin kallistuksen jopa 25 astetta pitäen samalla vääntömomentin tasaisena. Tämä suuren vääntömomentin voimansiirtonivelliitos pitää myös pyörimisnopeuden muutokset minimissä – varsinkin kun kyseessä on kaksoisnivelrakenne – joten se sopii täydellisesti töihin, joissa tarvitaan luotettava ja kestävä yleisnivelliitin valssaamotoimintoihin. Ja Raydafonin SWC-sarjaan lisäsimme integroidun haarukkapäärakenteen tehdäksemme tästä mekanismista entistä paremman: se poistaa pulttien löystymisen kaltaiset ongelmat, lisää rakenteellista lujuutta 30–50 % ja auttaa sitä kestämään pidempään korkean jännityksen paikoissa.

Tämä periaate tukee myös suurta kantokykyä. Kytkin käsittelee nimellisvääntömomentteja 0,15–1000 kN·m ja pyörityshalkaisijat φ58–φ620 – siksi kestävä SWC-nivelakselin kytkin nosto- ja materiaalinkäsittelylaitteissa on niin vankka valinta vaativiin töihin. Lisäksi teollinen yleisnivelkytkin saavuttaa jopa 98,6 %:n voimansiirron tehokkuuden, mikä vähentää energiankulutusta raskaiden koneiden yleisnivelliitosjärjestelmissä.

Lisäksi Raydafonin SWC-nivelliitoksessa on ominaisuuksia, jotka vastaavat periaatteessa sulavaa toimintaa: se pitää lähetyksen tasaisena ja melu pysyy 30-40 dB(A) välillä. Tämä tekee siitä tehokkaan nivelliittimen suuriin voimansiirtoihin ja huippuluokan energiaa säästävän nivelliitosratkaisun suuritehoisiin teollisuusjärjestelmiin. Kaiken kaikkiaan tämä hiljainen yleisnivelliitos pitää asiat hiljaa, joten se toimii erinomaisesti paikoissa, joissa melu on huolestuttavaa – luotettavuudesta tinkimättä.

Asiakkaiden arvostelut

⭐⭐⭐⭐⭐ Li Jun, vanhempi insinööri, Jiangsu Power Equipment Co., Ltd.

Olemme käyttäneet Raydafonin SWC-BF Standard Flex Flange Type Universal Couplingia muutaman kuukauden ajan, ja se on toiminut loistavasti. Tämän kytkimen joustavuus erottuu eniten – se on tehnyt koneistamme paljon luotettavampia, varsinkin kun on kyse akselivirheiden kompensoinnista. Sen asentaminen oli sujuvaa prosessia, ei vaikeita vaiheita, ja myös hitsin laatu näyttää vakaalta – antaa meille ehdottomasti mielenrauhan, että se kestää. Hinta-laatusuhteeltaan se on todella hyvä hinta-laatusuhde, ja jos olet raskaan koneen parissa, suosittelen ehdottomasti tätä joustavaa laippaliitintä.

⭐⭐⭐⭐⭐ John Davis, koneinsinööri, Manchester Engineering Ltd., Iso-Britannia

Vaihdoimme Manchesterin tehtaallamme vanhan kytkimen Raydafonin SWC-BF Standard Flex Flange Type -yleisliittimeen, ja ero oli ilmeinen heti. Tämä yleisliitin siirtää tehoa sujuvasti ja tehokkaasti, jopa silloin, kun käytämme sitä kovassa rasituksessa – se ei koskaan anna periksi. Joustavuus yhdistettynä sen kestävään muotoiluun pitää koneemme käynnissä ilman ongelmia. Lisäksi Raydafon sai toimituksen meille nopeasti, ja heidän asiakaspalvelunsa oli huippuluokkaa – teki koko ostokokemuksesta paljon paremman. Suosittelemme tätä luotettavaa flex-laippa-yleisliitintä!

⭐⭐⭐⭐⭐ Matteo Rossi, operatiivinen johtaja, Milan Industrial Solutions, Italia

Etsimme yleiskytkimen, joka selviytyisi hyvin kohdistusvirheistä, ja näin löysimme Raydafonin SWC-BF Standard Flex Flange Type -yleisliittimen. Olemme käyttäneet sitä nyt muutaman viikon, ja voin sanoa, että se tarkistaa kaikki laatikomme. Sen asentaminen oli helppoa, ei ylimääräistä vaivaa, ja vaikka kestimme sen haastavissa olosuhteissa, se kestää. Laatu on hinta-laatusuhteeltaan erinomainen – ehdottomasti älykäs investointi koneeseemme. Olen todella tyytyväinen sekä tuotteeseen että Raydafonin meille antamaan palveluun.

Tietoja Raydafonista

Raydafon ei ole vain valmistaja – olemme johtava laadukkaiden voimansiirtokomponenttien ja teollisuuskoneratkaisujen toimittaja, ja meillä on syvää asiantuntemusta tuotteista, kuten SWC-nivelakselin nivelkytkimestä. Aloitimme innovaatioista ja laadusta ytimessämme, ja ajan myötä olemme laajentaneet valikoimaamme sisältämään vaihteistot, vetoakselit, hydraulisylinterit, hihnapyörät ja kehittyneet työstökoneet – kaikki on rakennettu täyttämään maatalous- ja raskaan teollisuuden tiukat vaatimukset. Suuren vääntömomentin nivelliitosratkaisumme on suunniteltu huolella varmistaen, että vääntömomentin siirto tapahtuu sujuvasti ja kohdistusvirheitä käsitellään oikein – ne ovat ehdottoman välttämättömiä asiakkaille, jotka tarvitsevat luotettavaa ja kestävää yleisnivelkytkintä valssaamotoimintoihin.

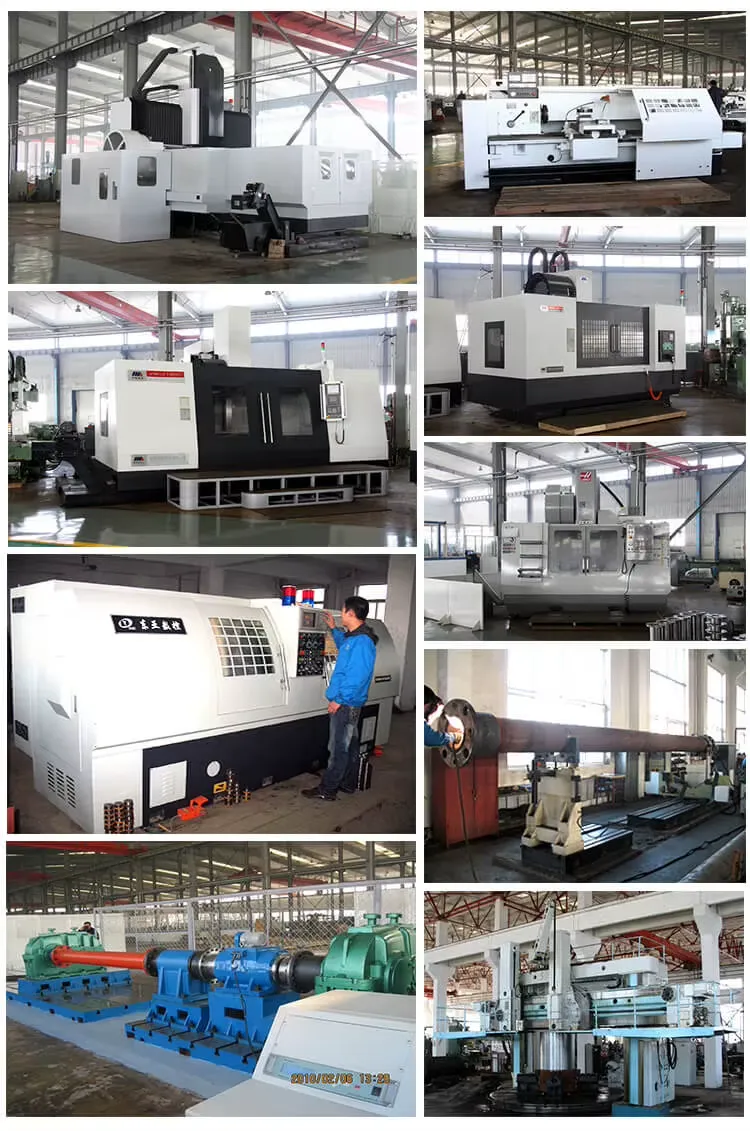

Tuotantolaitoksemme ovat uusinta tekniikkaa: meillä on CNC-työpajat, hioma- ja lämpökäsittelylaitteet sekä 3D-mittausjärjestelmät. Noudatamme tiukkoja standardeja, kuten ISO9001/TS16949, joten jokainen valmistamamme teollinen yleisnivelliitos on tarkka ja rakennettu kestämään. Otetaan esimerkiksi kestävä SWC-nivelakselin kytkin nosto- ja materiaalinkäsittelylaitteissa – se on optimoitu paikkoihin, joissa tarvitaan vakavaa kantavuutta. Entä meidän SWC raskaan käytön yleisnivelkytkin? Se ratkaisee raskaiden koneiden yleisnivelliitosjärjestelmien ongelmat, joissa vakaana pysymisestä äärimmäisissä olosuhteissa ei voida neuvotella.

Olemme suuria myös maailmanlaajuisesti – 80 % tuotteistamme viedään markkinoille, kuten Yhdysvaltoihin, Saksaan, Japaniin, Italiaan, Malesiaan, Australiaan ja Lähi-itään. Meillä on vahva verkosto Kiinassa, Etelä-Koreassa, Isossa-Britanniassa, Singaporessa, Yhdysvalloissa ja Espanjassa, minkä ansiosta voimme luoda räätälöityjä tehokkaita nivelliitoksia suuria voimansiirtovaihtoehtoja varten. Nämä on räätälöity erityistarpeisiin, kuten energiaa säästäviin nivelliitosratkaisuihin, jotka saavuttavat jopa 98,6 %:n siirtotehokkuuden – mikä vähentää energiankulutusta suuritehoisissa kokoonpanoissa.

Kestävä kehitys ja asiakaslähtöinen innovaatio ovat meille tärkeitä. Siksi tarjoamme hiljaisia ​​yleisnivelliitäntöjä, jotka pitävät melun välillä 30-40 dB(A) – täydellinen teollisuuskohteisiin, joissa melu on huolestuttavaa. Ja tuemme kaikkea täydellä myynnin jälkeisellä tuella. Sitoutumisemme tehdä asiat oikein tekee Raydafonista luotettavan kumppanin voimansiirtoteollisuudessa, joka auttaa ammattilaisia ​​saamaan parhaan suorituskyvyn ja luotettavuuden laitteistaan.
