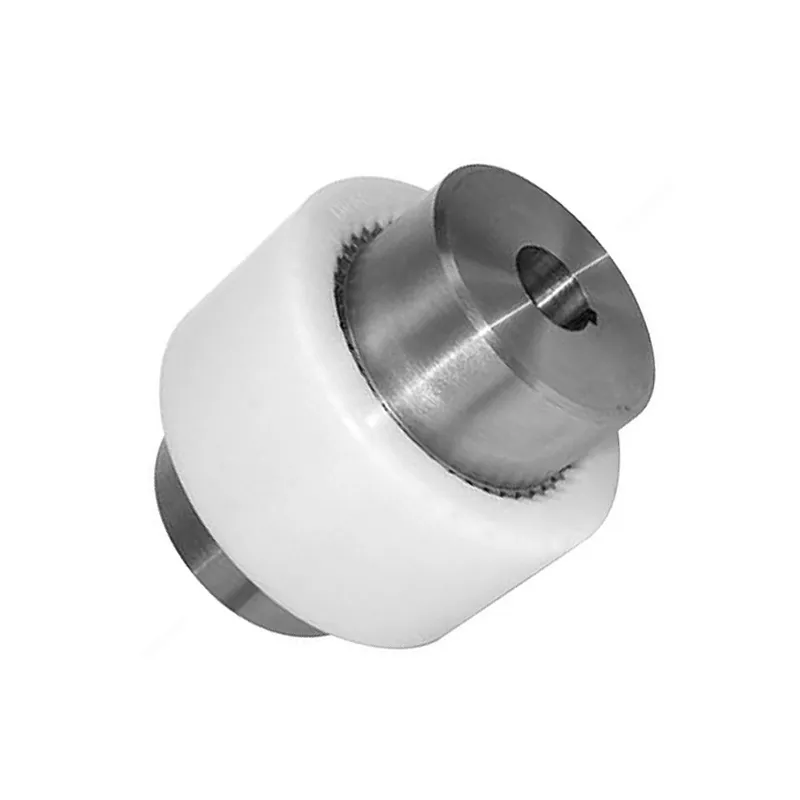

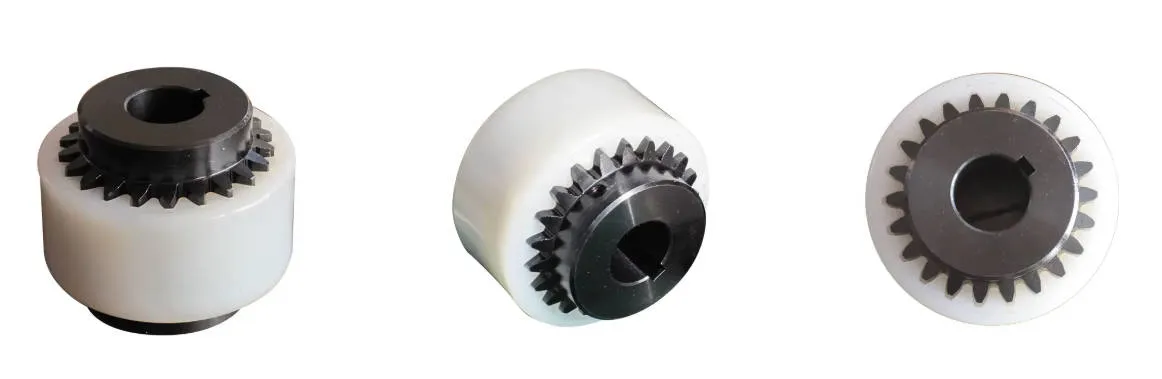

NL-tyypin Nylon Gear joustavan kytkimen vaihto

Jos käsittelet koneita, kuten pumppuja, jotka siirtävät nesteitä koko päivän, tuulettimia, jotka pitävät tilat tuuletettuina, tai tekstiililaitteita, jotka toimivat taukoamatta – tarvitset kytkimen, joka on tarpeeksi joustava käsittelemään pieniä kohdistusvirheitä, mutta riittävän luja pitämään vääntömomentin tasaisena. Juuri tätä varten Raydafonin NL-tyypin Nylon Gear Flexible Couplingin korvaaminen on suunniteltu. Se käsittelee jopa 4 mm:n aksiaalisen poikkeaman ja 2 asteen kulmapoikkeaman, joten vaikka akselit eivät olisikaan täysin linjassa, se pitää vaihteesi käynnissä ilman hankaluuksia.

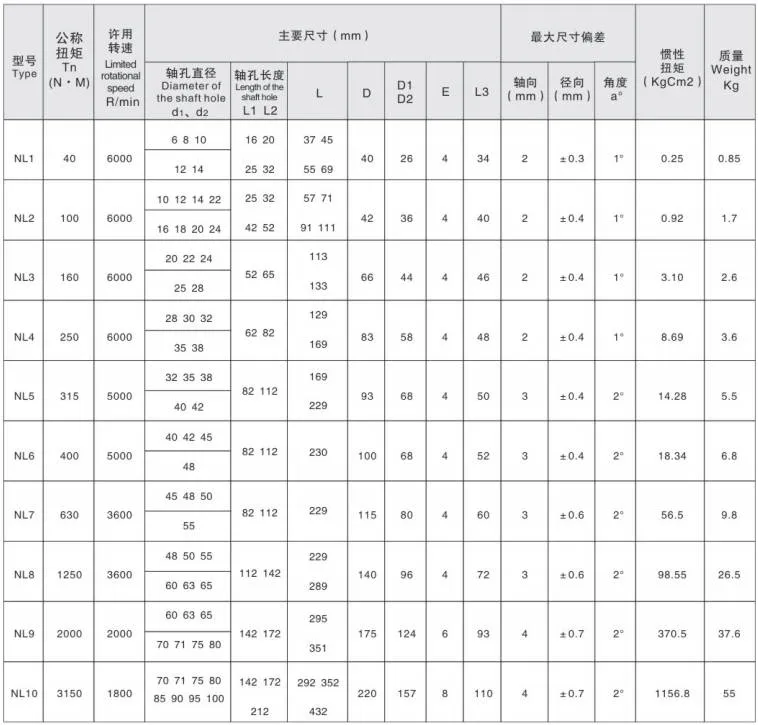

Meillä on malleja NL1:stä aina NL10:een, joten ne sopivat lähes kaikkiin kevyisiin ja keskiraskaisiin töihin. Vääntömomenttikapasiteetit vaihtelevat välillä 40 N·m – 3150 N·m, ja reiän halkaisijat vaihtelevat 6 mm:stä 100 mm:iin – ei tarvitse etsiä liian suurta tai liian pientä kokoa. Tämän nailonvaihteiston joustavan kytkimen tekee erottuvan sen rakenne: erittäin luja nailonholkki yhdistettynä teräsnapoihin. Tämä yhdistelmä tarkoittaa, että se toimii hiljaa, ja sinun ei tarvitse juurikaan koskea siihen huoltoa varten – ei jatkuvaa tarkistusta tai korjausta hidastaakseen. Se sopii joustaviin hammaspyöräkytkimiin teollisuuskoneisiin, ja jos työskentelet erityisesti pumppujen kanssa, se on yksi luotettavimmista nylonholkkivaihteistokytkimistä pumppuihin. Lisäksi sen kompakti muotoilu sopii ahtaisiin tiloihin, ja se toimii sujuvasti -20 °C:n ja +70 °C:n välillä riippumatta siitä, onko työtilasi kylmä vai lämmin.

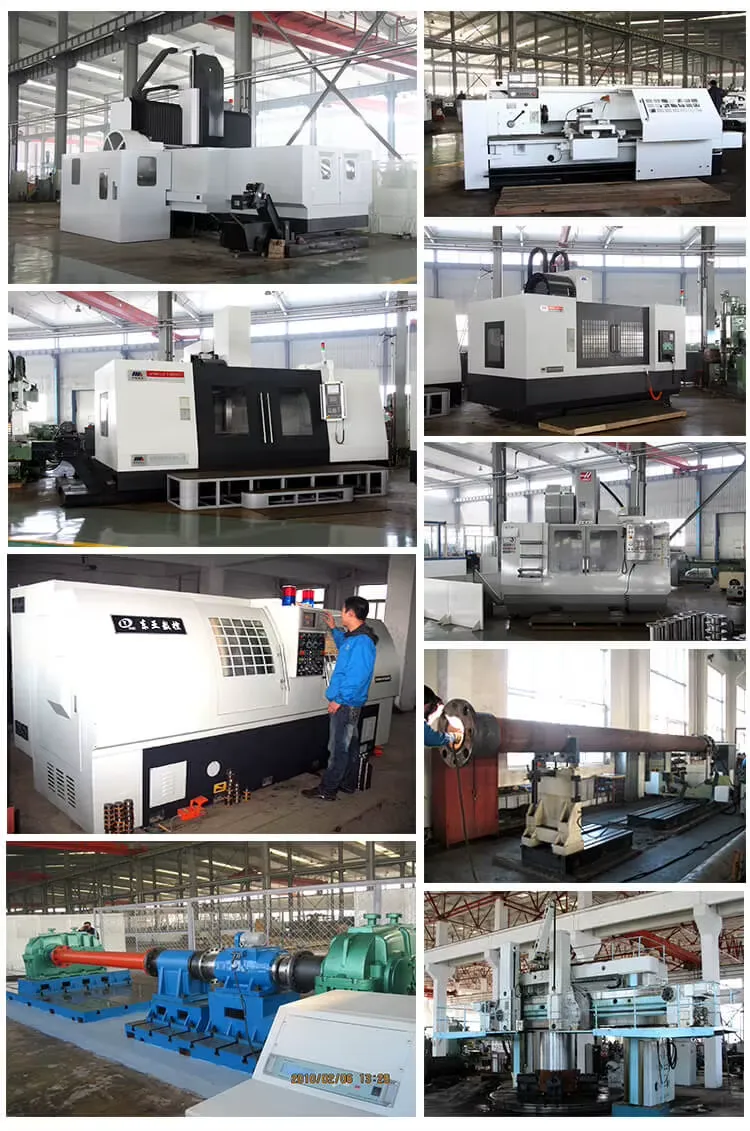

Raydafon valmistaa nämä kytkimet Kiinassa ja noudatamme tiukasti ISO 9001 -standardeja – jokainen osa tarkastetaan, jotta varmistetaan, että ne ovat kestäviä ja valmiita kestämään. Nailonholkki ei ole vain vahva, se on myös sähköä johtamaton ja korroosionkestävä. Se on pelin vaihtaja kosteisiin tiloihin tai alueisiin, joissa on kemikaaleja, joissa muut liittimet voivat ruostua tai oikosulku - tämä jatkuu pidempään. Ja sen yksinkertainen rakenne tekee kokoamisesta ja purkamisesta helppoa: ei monimutkaisia ​​työkaluja, vain nopeaa työtä, kun se on vaihdettava tai huollettava. Siksi se on paras valinta räätälöityihin nailonvaihdekytkimiin – voimme muokata sitä juuri sinun kokoonpanoosi sopivaksi – ja se on yksi kestävimmistä joustavista vaihteistoliittimistä tekstiililaitteisiin, joka kestää kutoma- tai kehruukoneiden jatkuvaa liikettä.

Tarjoamme kaikenlaisia ​​kokoja ja akselikokoonpanoja, joten saat koneellesi räätälöidyn kytkimen – ei yksikokoista vaihtoehtoa. Ja pidämme hinta kilpailukykyisenä, joten sinun ei tarvitse maksaa liikaa laadusta. Yrityksille maailmanlaajuisesti tämä tarkoittaa vähemmän seisokkeja (koska se on helppo asentaa ja huoltaa) ja parempaa laitteiden tehokkuutta – juuri sitä, mitä tarvitset toiminnan sujuvaan sujumiseen.

Tuotteen tiedot

Toimintaperiaate

NL-tyyppisen nailonhammaspyörän joustavan kytkimen ydintoimintalogiikka perustuu nivellettyihin hammaspyörien hampaisiin vääntömomentin siirron saavuttamiseksi, kun taas sisällä oleva nailonholkki keskeisenä joustavana komponenttina ei ainoastaan ​​kompensoi tehokkaasti akselijärjestelmän kohdistusvirheitä, vaan sillä on myös tärkeä rooli iskujen vaimentamisessa. Tässä rakennesuunnittelussa kaksi ulkohampaista napaa on yhdistetty sisäänrakennetun nailonin sisäisen vaihteistoholkin kautta. Tämä yhdistelmä ei ainoastaan ​​takaa tehokkaan voimansiirron mekaanisissa järjestelmissä, vaan myös vähentää merkittävästi käytön aikana syntyvää tärinää ja iskuja. Tämä suunnitteluetu on erityisen ilmeinen NL-tyyppisten nailonvaihdekytkimien käyttötapauksissa, jotka on sovitettava pieniin ja keskikokoisiin laitteisiin.

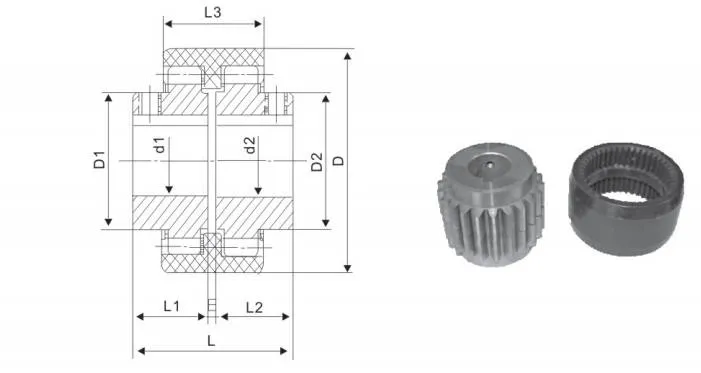

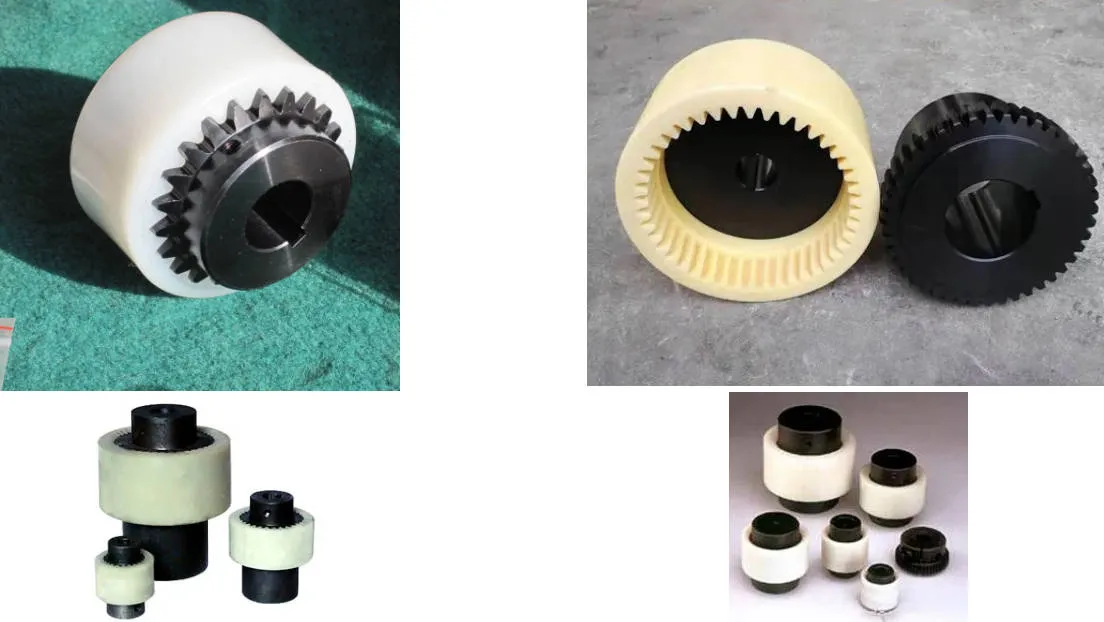

Kun käyttöakseli välittää vääntömomentin yhdelle navoista, navan ulkoiset hampaat osuvat tarkasti nailonisen sisäisen vaihteistoholkin sisähampaiden kanssa, ja sitten nailoninen sisäinen vaihteistoholkki siirtää tehon sujuvasti toiseen napaan, joka on liitetty käytettävään akseliin. Jopa työskentelyolosuhteissa, joissa akselijärjestelmässä on kulma-, yhdensuunta- tai aksiaalivirheitä, tämä ristikkovoimansiirtomekanismi voi silti varmistaa laitteiston vakaan toiminnan. Siksi luotettavia joustavia hammaspyörien kytkinratkaisuja vaativilla aloilla, kuten automatisoitujen tuotantolinjojen voimansiirtojärjestelmissä, pumppulaitteiden teholiitännöissä ja kuljettimien käyttölaitteissa, NL-tyyppinen nylonhammaspyörän joustava kytkin on suositeltava tuote.

Itse NL-tyyppisessä nailonvaihdekytkimessä käytetyllä nailonmateriaalilla on erinomaiset elastisuus- ja vaimennusominaisuudet, jotka eivät vain vähennä siihen kytkettyjen mekaanisten laitteiden kulumista, vaan myös pidentää koko voimansiirtojärjestelmän käyttöikää. Ammattimaisena vaihteistokytkimien valmistajana Raydafon valitsee edistyksellisiä materiaaleja ja optimoi valmistusprosessin NL-tyyppisten kytkimien valmistuksessa, mikä mahdollistaa tuotteiden erinomaisen suorituskyvyn monimutkaisissa työolosuhteissa eri aloilla. Esimerkiksi vaihtelevia kuormia koskevissa skenaarioissa Raydafonin tuottama NL-tyyppinen nailonvaihdekytkin voi luottaa erinomaiseen kohdistusvirheen kompensointikykyyn välttääkseen akselijärjestelmän virheistä johtuvia vaihteistovikoja ja vähentääkseen laitteiden seisokkeja.

Jotta NL-tyyppinen nailonhammaspyörän joustava kytkin pysyisi vakaana työtehona, päivittäinen huolto on välttämätöntä, jonka joukossa hammaspyörän osien säännöllinen voitelu on keskeinen linkki. Kohtuullinen voitelu voi vähentää kitkahäviötä hammaspyörän hampaiden niveltyessä, parantaa edelleen kytkimen toimintavakautta ja vähentää vikojen todennäköisyyttä. Yleisesti ottaen NL-tyyppisen nailonvaihteiston joustavan kytkimen toimintaperiaate on saavuttaa vahva vääntömomentin siirto ottaen huomioon voimansiirtojärjestelmän joustavuus ja vakaus jäykän navan ja joustavan nailonholkin synergistisen vaikutuksen kautta. Kokeneena vaihteistokytkimien toimittajana Raydafon valvoo aina tuotteiden tarkkuutta ja luotettavuutta tiukkojen standardien mukaisesti varmistaakseen, että eri teollisuudenaloilla toimiville asiakkaille tarjotaan NL-tyyppisiä nailonvaihteistoja, joustavia kytkintuotteita, joilla on vahva sopeutumiskyky ja korkea kestävyys.

Tuotteen ominaisuudet

NL-tyypin Nylon Gear Flexible Coupling on erityisesti suunniteltu korkean suorituskyvyn sovelluksiin vaativissa mekaanisissa skenaarioissa. Se varmistaa vakaan voimansiirron samalla kun se mukautuu joustavasti akselivirheisiin, mikä tekee siitä erittäin kilpailukykyisen vaihtoehdon nailonholkkikytkimien luokassa. Tämän kytkimen suunnittelun tärkein kohokohta on sen erittäin lujassa nailonholkissa, joka paitsi antaa kytkimelle erinomaisen elastisen muodonmuutoskyvyn, myös parantaa merkittävästi koko rakenteen kestävyyttä. Tämä tekee siitä erityisen sopivan kriittiseksi joustavaksi nylonholkkivaihteiston kytkinkomponentiksi teollisuuslaitteissa, jotka toimivat pitkiä aikoja.

Vääntömomentin siirtokapasiteetin osalta NL-tyypin Nylon Gear Flexible Coupling tarjoaa erinomaisen suorituskyvyn ja käsittelee helposti suuria vääntömomentteja. Olipa kyseessä raskaissa työstökoneissa, kaivoskoneissa tai suurissa kuljetinlaitteissa – jotka kaikki vaativat suurta luotettavuutta voimansiirrossa – se toimii vakaasti ja on vakiinnuttanut asemansa ensisijaisena korkean vääntömomentin nailonhammaspyöräkytkimen mallina lukuisissa korkean vääntömomentin työolosuhteissa. Käsiteltäessä yleistä akselivirheen ongelmaa mekaanisen käytön aikana, tämä joustava nailoninen hammaspyöräkytkin osoittaa myös erinomaisen mukautumiskyvyn. Se voi tehokkaasti absorboida ja kompensoida kulmavirheitä, yhdensuuntaisia ​​kohdistusvirheitä ja aksiaalivirheitä, mikä vähentää merkittävästi liitettyjen akseleiden lisäjännitystä ja auttaa pidentämään koko voimansiirtojärjestelmän käyttöikää. Tämä ominaisuus on erityisen tärkeä tuotantolaitteissa, jotka vaativat pitkäkestoista jatkuvaa toimintaa.

Lisäksi NL Type Nylon Gear Flexible Couplingin nailonmateriaalilla on luonnostaan ​​erinomaiset iskunvaimennus- ja puskurointiominaisuudet. Laitteen käytön aikana se voi vähentää tehokkaasti tärinän ja iskujen vaikutusta, mikä varmistaa voimansiirtojärjestelmän tasaisemman toiminnan. Tästä johtuen dynaamisissa työolosuhteissa, joissa esiintyy usein tärinää, siitä on tullut suosituin iskuja vaimentava nailoninen kytkinratkaisu monille yrityksille. Korroosionkestävyyden kannalta nailonholkin erinomaisen kemiallisen korroosionkestävyyden lisäksi tämän kytkimen metalliosat käyvät läpi erityiskäsittelyn, mikä mahdollistaa vakaan toiminnan kosteissa, pölyisissä tai lievästi syövyttävissä ympäristöissä. Verrattuna perinteisiin jäykiin kytkimiin, sillä on vahvempi sopeutumiskyky ankarissa työolosuhteissa, mikä täyttää täysin teollisuussektorin vaatimukset kestäville nailonhammaskytkimille.

Käytön ja huollon näkökulmasta NL-tyypin Nylon Gear Flexible Coupling on huoltovapaa muotoilu. Se eliminoi voiteluaineen säännöllisen lisäyksen tai säätämisen tarpeen, mikä ei ainoastaan ​​vähennä päivittäisen huollon työmäärää, vaan myös vähentää virheellisen huollon aiheuttamien laitteiden vikojen riskiä. Tämä hallitsee tehokkaasti käyttökustannuksia ja seisokkiaikoja ja sopii täydellisesti niiden teollisuudenalojen valintakriteerien kanssa, jotka harjoittavat tehokasta ja vähän kuluttavaa tuotantoa vähän huoltoa vaativille joustaville vaihdekytkimille. Samaan aikaan sen yleinen rakenne on kevyt ja kompakti, mikä helpottaa yksinkertaista ja nopeaa asennusta ja purkamista. Tämän kompaktin nailonkytkimen kokoaminen onnistuu helposti myös laitteistosijoitteluissa, joissa on rajallinen tila, mikä parantaa entisestään laitteiden asennuksen ja huollon tehokkuutta.

Yhteenvetona voidaan todeta, että NL-tyypin Nylon Gear Flexible Couplingin integrointi voimansiirtojärjestelmään tarjoaa vakaamman ja tehokkaamman toiminnan tuen laitteille. Erityisesti tarkkuusvalmistusalalla, jossa vaaditaan erittäin tarkkaa voimansiirtoa, tämä suorituskykyinen nailonvaippakytkin – optimoidun suunnittelunsa ansiosta – täyttää täysin vaihteiston tarkkuutta, luotettavuutta ja mukautumiskykyä koskevat useat vaatimukset, mikä on tärkeä komponentti laitteiden yleisen suorituskyvyn parantamisessa.

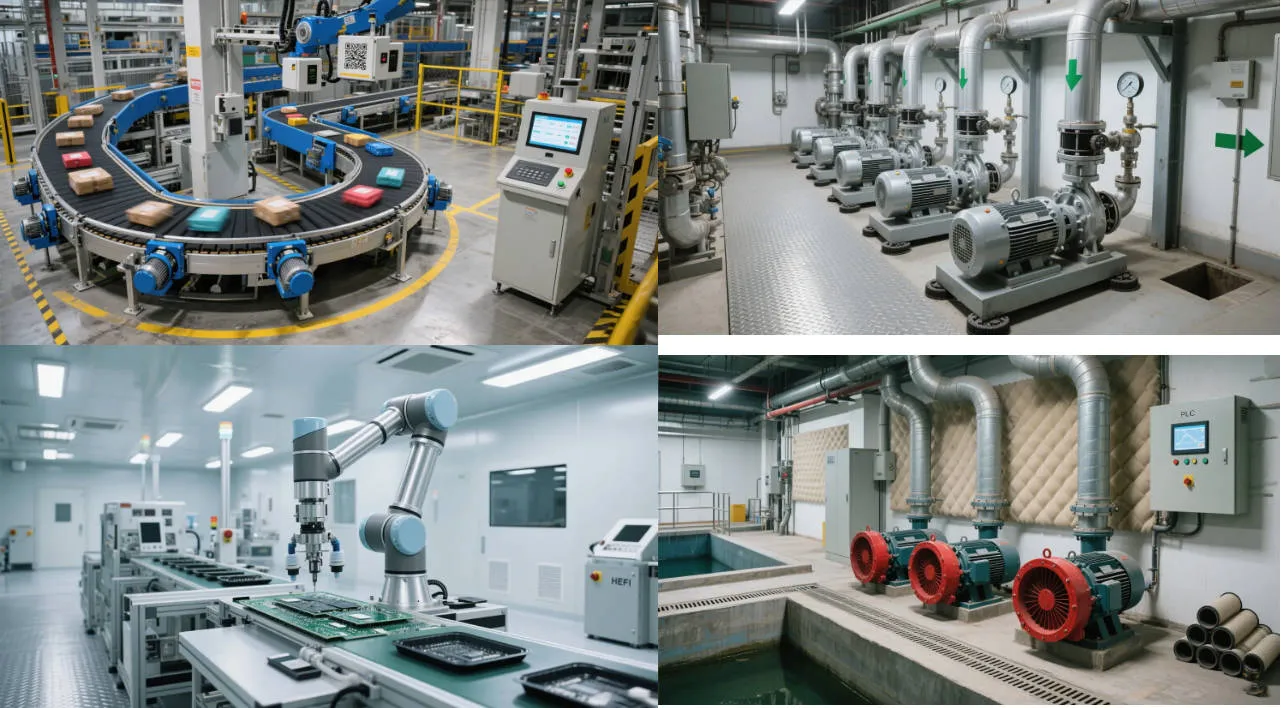

Tuotesovellus

NL Type Nylon Gear Flexible Coupling toimii vaihteiston osana kaikenlaisissa mekaanisissa asetuksissa, jotka vaativat tasaista voimansiirtoa. Sen erottuu nailonholkki – se taipuu juuri sopivasti imeäkseen tärinää ja korjatakseen pieniä akselivirheitä, joten se on täydellinen kaikkiin vaihteistokytkimien käyttöön, joissa tarvitaan luotettavaa vääntömomenttiliikettä ilman, että osat kuluvat liian nopeasti.

Otetaan esimerkiksi teollisuuskoneet. Tämä kytkin sopii erinomaisesti moottoreiden kytkemiseen pumppuihin tai kompressoreihin. Kun nämä koneet käyvät, ne lähettävät usein äkillisiä iskukuormituksia järjestelmän läpi, mutta NL-tyypin Nylon Gear Flexible Coupling helpottaa vaikutusta ja auttaa koko kokoonpanoa kestämään pidempään. Ja kuljetinlinjoilla – tiedossa, niillä, jotka siirtävät materiaaleja jatkuvasti tehtaissa – tämä teollinen nailonholkkivaihteisto pitää asiat sujuvana, vaikka kuormitus muuttuu. Toisin kuin vanhat jäykät kytkimet, jotka hajoavat usein, tämä vähentää seisokkeja ja asioiden korjaamiseen kuluvaa rahaa.

Myös auto- ja kuljetusmaailma käyttää sitä erityisesti vetoakseleissa ja ohjausosissa. Autot ja kuorma-autot joutuvat kohtaamaan paljon vääntyvää tärinää liikkuessaan, mutta tämä joustava vaihdekytkin vaimentaa ne. Tämä ei ainoastaan ​​tee ajoneuvosta paremman, vaan myös turvallisemman – ei outoja tärinöitä, jotka heikennät ohjausta tai kuluttaisivat voimansiirtoa.

Mitä tulee tarkkuusvaihteiston käyttötarkoituksiin, kuten CNC-koneisiin tai teollisuusrobotteihin, tämä kytkin loistaa todella. Nämä koneet pyörivät nopeasti ja tarvitsevat erittäin tarkan liikkeen, mutta pienetkin akselin kohdistusvirheet (kuten kulmat tai yhdensuuntaiset siirrot) voivat sotkea asioita. NL-tyypin Nylon Gear Flexible Coupling korjaa nämä ongelmat ja pysyy korkeissa nopeuksissa. Siksi monet automatisoituja kokoonpanolinjoja rakentavat yritykset etsivät tätä nailonista kytkintä tarkkuus-CNC-laitteille, kun he tarvitsevat mukautettuja asetuksia.

Löydät sen myös LVI-järjestelmistä ja vedenkäsittelylaitoksista. Näissä paikoissa käytetään paljon tuulettimia ja puhaltimia, ja jos nuo osat tärisevät liikaa, ne tulevat äänekkäiksi ja hajoavat. Tämä tärinää vaimentava joustava vaihteistoliitin LVI-puhaltimille pitää melun vaimeana ja laitteiston käynnissä – ei odottamattomia pysähdyksiä lämmitys-/jäähdytys- tai vedenkäsittelyprosesseissa.

Kaiken kaikkiaan NL Type Nylon Gear Flexible Coupling on budjettiystävällinen valinta melkein mille tahansa toimialalle. Se on kova, helppo asentaa ja tekee työn valmiiksi. Jos etsit luotettavaa teollisuusvaihteistokytkimen toimittajaa, Raydafon voi yhdistää sinulle räätälöityjä lisävarusteita, jotka sopivat juuri sinun tarpeisiisi – jotta saat parhaan suorituskyvyn ja pitkäikäisen osan.

Asiakkaiden arvostelut

⭐⭐⭐⭐⭐ Wang Lei, koneinsinööri, Guangzhou Machinery Co., Ltd.

Meillä on ollut Raydafonin NL Type Nylon Gear Flexible Coupling kokoonpanolinjoillamme jo jonkin aikaa, ja se on toiminut vakaasti – paljon luotettavampi kuin jotkut muut kokeilemamme kytkimet. Nailoninen hammaspyörärakenne on tässä erottuva: se siirtää vääntömomenttia tasaisesti, ei nykiviä siirtoja ja vähentää tärinää niin paljon, että voit todella erottaa koneiden toiminnan.

Asennuskin oli täydellinen tuuli. Meillä ei ole paljon ylimääräistä tilaa laitteissamme, mutta tämä kytkin sopii täydellisesti heti laatikosta otettuna – mitään ei tarvitse muuttaa. Se on toiminut taukoamatta, eikä siinä ole juurikaan mitään kulumisen merkkejä; Tämä kestävyys tarkoittaa, että emme lopeta tuotantoa korjataksemme tai vaihtaaksemme sitä yhtä usein. Kaiken kaikkiaan se on vankka, kustannustehokas valinta, joka tekee juuri sen, mitä tarvitsemme.

⭐⭐⭐⭐⭐ John Smith, tehdaspäällikkö, Chicago Industrial Solutions, USA

Vaihdoimme vanhan metallisen kytkimemme Raydafonin NL Type Nylon Gear -malliin Chicagon tehtaallamme, ja muutos oli yötä päivää – sen tunsit heti, kun käynnistimme koneet. Tärinä, joka ennen helisesi osia? Mennyt. Kova humina vanhasta kytkimestä? Hiljentyneenä lattia tuntuu rauhallisemmalta. Ja voimansiirto? Niin sileä kuin voi olla, vaikka ajaisimme raskaita kuormia.

Lisäksi se käsittelee kohdistusvirheitä paljon paremmin kuin metalli koskaan – ei enää säädellä sitä joka viikko asioiden pitämiseksi raiteilla. Raydafon sai sen myös nopeasti meille; toimitus oli aikataulussa ja laatu huippuluokkaa – ei halpoja osia tai huonoa työtä. Olen jo kertonut siitä muutamille muille tehtaanjohtajille; Tämä on sellainen tuote, josta haluat välittää sanan.

⭐⭐⭐⭐⭐ Anna Müller, huoltovastaava, München Engineering, Saksa

Laitoimme Raydafonin NL Type -kytkimen nopeaan koneeseemme muutama kuukausi sitten, ja se on muuttanut joukkueemme pelin. Vaihteen nailonmateriaali on älykäs puhelu – se ei kulu yhtä nopeasti kuin metalli, joten osia ei vaihdeta niin usein, ja se on paljon hiljaisempi. Se saattaa kuulostaa pieneltä, mutta hiljaisempi kauppa tarkoittaa vähemmän väsymystä tiimille ja vähemmän häiriötekijöitä, kun tarkistamme laitteita.

Se on riittävän joustava käsittelemään nopean juoksun mukanaan tuomia pieniä muutoksia, mutta silti riittävän vahva kestämään paineen alaista – ei taipumista tai murtumista. Asennus oli myös yksinkertainen; Tekniikkamme saivat sen valmiiksi tunnissa, ei monimutkaisia ​​ohjeita. Meillä on ollut paljon vähemmän koneen seisokkeja sen asennuksen jälkeen, ja kaikki toimii sujuvammin. Raydafon on osoittanut olevansa toimittaja, johon voimme luottaa – ei yllätyksiä, vain hyviä tuotteita.

⭐⭐⭐⭐⭐ Carlos Martínez, toimintajohtaja, Madrid Manufacturing Corp., Espanja

Raydafonin NL Type Nylon Gear Flexible Coupling on juuri se korkealaatuinen tuote, jota etsimme. Lisäsimme sen tuotantolinjallemme toivoen vähentää tärinää ja parantaa tehokkuutta – ja se toimi molemmissa tapauksissa ilman kysymyksiä. Nailonvarusteet antavat sille juuri oikean määrän joustavuutta, jotta asiat sujuvat sujuvasti, mutta se ei uhraa voimaa – edes silloin, kun noudatamme tiukkoja määräaikoja.

Se on myös kompakti, mikä on iso plussa asennuksellemme. meillä ei ole paljon ylimääräistä tilaa, ja tämä liitäntä sopii hyvin ilman, että muita osia tunkeudutaan. Olemme käyttäneet sitä nyt kuukausia, eikä siinä ole ollut mitään ongelmia – ei vikoja, ei outoja ääniä, vain tasaista suorituskykyä. Itse tuotteen ja Raydafonilta saamamme erinomaisen palvelun välillä olemme enemmän kuin tyytyväisiä. Tämä on vartija.
