SWC-WH ilman Flex-hitsaustyyppistä yleisliitintä

SWC-WH ilman Flex-hitsaustyyppistä yleisliitintä

Raydafonin SWC-WH ilman Flex Welding Type Universal Coupling -elastiset hitsatut yleisliittimet käyttävät hitsattuja liitoksia varmistaakseen luotettavan siirron, mikä tekee niistä luotettavan valinnan suuria kuormituksia vaativiin sovelluksiin, kuten metallurgisiin ja kaivoslaitteisiin. Olemme fyysisten kytkimien valmistaja Kiinassa. Luotettavana valmistajana tarjoamme vakaan toimituksen ja voimme räätälöidä yksityiskohdat laitteidesi vaatimusten mukaan. Jos haluat lisätietoja hinnoittelusta, ota meihin yhteyttä suoraan.
Hitsattu ike · Ei joustoelementtiä · OEM-valmis

SWC-WH ilman Flex-hitsaustyyppistä yleisliitintä vartenRaskaat vetoakselit

Jäykkä, hitsaustyyppinen kardaanikytkin valssaamoihin, nostureihin, kaivos- ja metallurgisiin käyttötarkoituksiin. Hitsattu haarukka poistaa pulttiliitoksen löystymisen. Tarkkuusneulalaakerit pitävät kitkan alhaisena. Poraus 100–550 mm, vääntömomentti jopa 710 kN·m, 35CrMo seosteräs, ISO 9001 tuotanto Ningbossa, Kiinassa.

Poraus100-550 mm
Nimellinen vääntömomentti1,25 – 710 kN·m
Taittokulma15° - 25°
Materiaali35CrMo teräs
MOQ1 kpl
Toimitusaika15-30 päivää

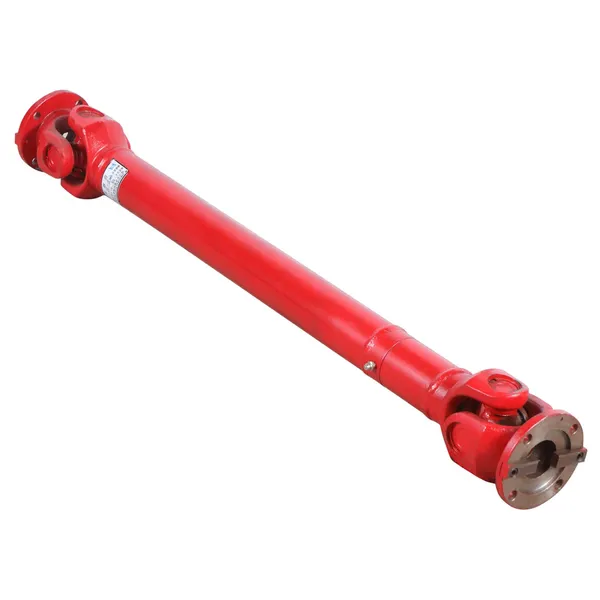

SWC-WH without flex welding type universal coupling welded yoke product photo

01Mikä on SWC-WH ilman Flex-hitsaustyyppistä yleisliitintä?

SWC-WH on ajäykkä yleisnivelkytkinjoka välittää vääntömomentin hitsatun ikeen ja tarkkuusneulalaakereilla kulkevan keskiristin kautta. Toisin kuin flex-tyyppiset kytkimet, se sisältääei elastista elementtiä, joten siinä ei ole kumia, jousipakkausta tai kompensoivaa joustoelementtiä, joka kuluisi. Siksi se on ensisijainen valinta, kun veto sitä vaatiikorkea vääntömomentti, korkea iskunkestävyys ja pitkä käyttöikävääntövaimennuksen sijaan.

Hitsattu ike on keskeinen ero pultattuihin malleihin. Jatkuvan tärinän vaikutuksesta pulttiliitokset voivat löystyä aiheuttaen hankauksia, välystä ja lopulta vaurioita. Hitsaus poistaa tämän vikatilan kokonaan. Ostajille hankintayleiskytkimet teollisuuden vetoakseleille, tämä tarkoittaa vähemmän huoltopysähdyksiä ja pienempiä kokonaiskustannuksia kytkimen käyttöiän ajan.

Jos sovelluksesi tarvitsee vääntömukavuutta jäykkyyden sijaan, vertaa sitäSWC-BH standardi joustava hitsaustyyppitai pitkäjänteisyysSWC-CH long flex -hitsaustyyppi, jotka lisäävät joustavan elementin kahden ikeen väliin.

02SWC-WH Tekniset tiedot: Poraus, vääntömomentti ja kohdistusvirhealue

Alla olevassa taulukossa on lueteltu kaikki SWC-WH-sarjan vakiokoot. Käytä sitä sovittamaan akselisi halkaisija, vaadittu nimellismomentti ja käytettävissä oleva asennuspituus ennen tarjouksen pyytämistä. Mukautetut poraukset, kiilaurat ja pituudet ovat saatavilla pyynnöstä.

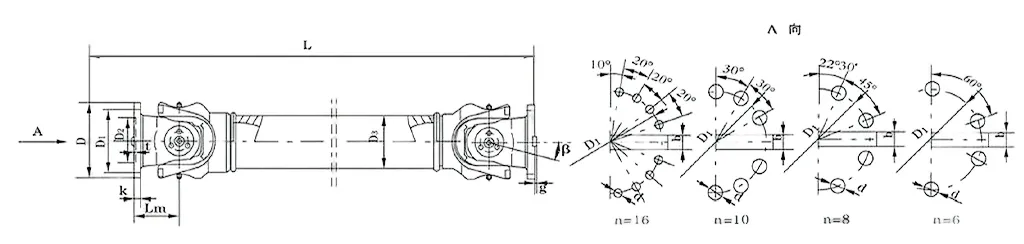

SWC-WH ilman Flex-hitsaustyyppistä yleisliitintä — täysikokoinen taulukko
Malli D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Inertia (kg·m²) Paino (kg)
Lmin +100mm Lmin +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Vain kulmikas

SWC-WH kompensoi kulmapoikkeaman 15°–25° asti. Aksiaalista liikettä varten yhdistä se liukuvan ura-akselin kanssa.

Vääntömomentin valinta

Käytä huoltokerrointa 1,5–2,5 nimellismomentille iskutason ja käyttöjakson mukaan.

Poran sovitus

Yllä luetellut vakioreiät D1 js11 / D2 H7. Saatavilla räätälöityjä porrastettuja tai uritettuja porauksia.

Vaihtoehtoinen laippa

Jos akselisi käyttää laippaliitäntää, katsoSWC-WF laippatyyppisamassa sarjassa.

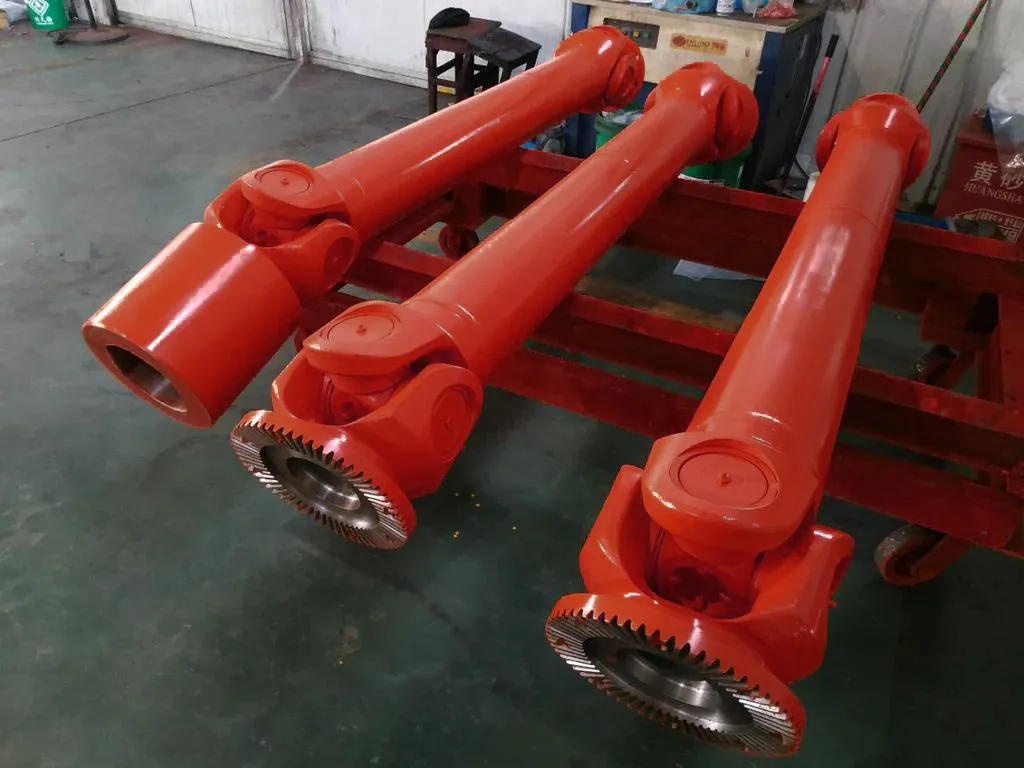

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Miksi ostajat valitsevat hitsatut haarukkaliittimet raskaisiin koneisiin

Hankintainsinöörit valitsevat SWC-WH:n kolmesta kaupallisesta syystä:lyhyemmät seisokit, vähemmän vaihtojaksoja ja pienemmät kokonaiskustannukset käyttötuntia kohden.

  • Ei pulttiliitoksen löystymistä.Hitsattu haarukka poistaa tärinää löysäävän vikatilan, joka lyhentää valssaamojen ja murskaimien pulttihakuliitosten käyttöikää.
  • Korkea vääntömomenttitiheys.Jopa 710 kN·m nimellisvääntömomentti kompaktissa kuoressa, joka kattaa useimmat raskaat käyttöakselin tehtävät.
  • Tarkkuusneulalaakerit.Matala kitka, korkea hyötysuhde ja pitkä voiteluväli vähentävät huoltotyötä.
  • 35CrMo seosterästä.Lämpökäsitelty kulumista, väsymystä ja iskunkestoa varten kaivos-, metallurgia- ja meriympäristöissä.
  • Laaja kulmatoleranssi.15°–25° kompensointi vähentää kohdistuskustannuksia asennuksen aikana.
  • Huollettava muotoilu.Vaihdettavat kulutusosat pidentävät kytkimen taloudellista käyttöikää yli yhden vaihtojakson.

04Missä SWC-WH-liittimiä käytetään: Sovellukset ja teollisuus

SWC-WH on määritelty aina, kun jäykän, suuren vääntömomentin kytkimen on kestettävä jatkuva isku ja tärinä. Tyypillisiä asennuksia ovat:

Teräsvalssaamot Metallurgiset linjat Kattonosturit Portin nostokoneet Kaivoskuljettimet Murskaimet ja porauslaitteet Laivan propulsio Kannen koneet Sementti- ja paperikäytöt Raskaat testipenkit Uusiutuvat energialähteet Kemialliset prosessilinjat

Jos vetolaitteesi vaatii myös aksiaalista siirtymää tai vääntöyhteensopivuutta, tarkista kokouniversaali kytkentäaluetai vaihtoehtovaihdekytkinsarjaennen määrittelyä.

05Mukautetut SWC-WH-kytkimet: OEM, oma etiketti ja piirustuspohjainen tuotanto

Raydafon onOEM-yleisliittimien valmistaja, ei kauppayhtiö. Räätälöinti hoidetaan omassa ISO 9001 -laitoksessamme Ningbossa, Kiinassa.

Poraus & Kiilaura

D1 js11, D2 H7 tai mukautettu toleranssi. Rinnakkaisavain, spline tai kutistelevyliitäntä.

Laippakuvio

Pultin ympyrä, ohjauksen halkaisija ja pulttien lukumäärä sovitettuna liitoslaipan piirustukseen.

Pituus ja tasapaino

Lmin ja pidennetyt pituudet. Dynaamiset tasapainolaadut nopeille akseleille.

Pinnoitus ja merkintä

Maalaus, musta oksidi, sinkitys. Yksityisen etiketin nimikilpi ja merkintä.

Lähetä PDF-, DWG-, DXF- tai STEP-piirustus, jossa on akselin mitat ja käyttösuhde. Insinöörimme palauttavat kokoisen suosituksen ja tarjouksen 24 tunnin kuluessa.

06Laadunvalvonta, sertifioinnit ja 12 kuukauden takuu

Jokainen SWC-WH-kytkin läpäisee dokumentoidun tarkastusreitin ennen toimitusta. Tämä on todiste, johon ulkomaiset ostajat luottavat saadakseen myyjän hyväksynnän ja saapuvan tarkastuksen.

  • ISO 9001 -sertifioitu valmistusprosessi
  • Saapuvat teräksen tarkastus- ja lämpökäsittelykirjat
  • Mittatarkastusraportti poraukselle, kiilauralle ja Lmin
  • Iesauman hitsaustarkastus
  • Laakerin istuvuus ja pyörimiskoe ennen pakkaamista
  • 12 kuukauden rajoitettu takuu valmistusvirheiden varalta

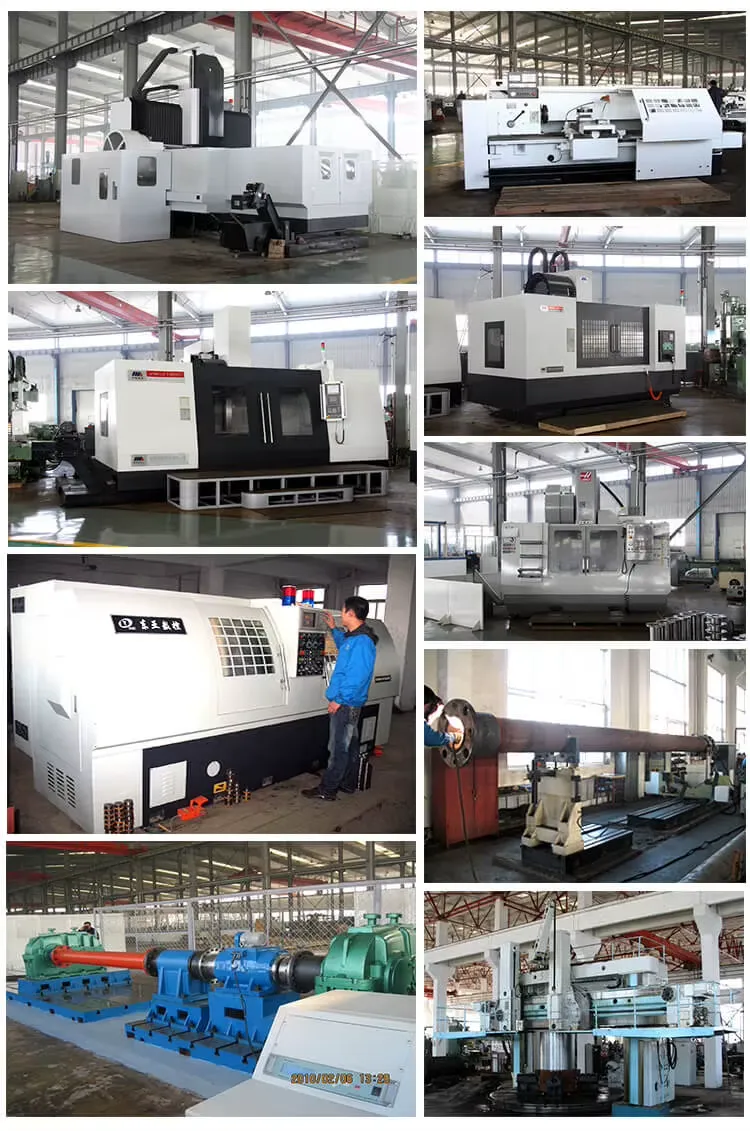

Raydafon universal coupling manufacturing workshop Ningbo China

07Kuinka tilata: MOQ, toimitusaika, pakkaus ja toimitus

MOQ

1 kpl vakiokokoille. Volyymihinnat alkaen 50 kappaletta.

Toimitusaika

15-30 päivää piirustusvahvistuksen ja talletuksen jälkeen.

Pakkaus

Puinen kotelo, VCI ruosteenestokalvo, kuivausaine, räätälöity lava suurille kokoille.

Toimitus

Meri, ilma tai pikajuna. EXW / FOB / CIF / DDP ehdot saatavilla.

Asiakirjat

CI, PL, CO, A/E-lomake, materiaalitodistus, mittaraportti.

Maksu

T/T, L/C sight ja muut ehdot neuvoteltavissa toistuville ostajille.

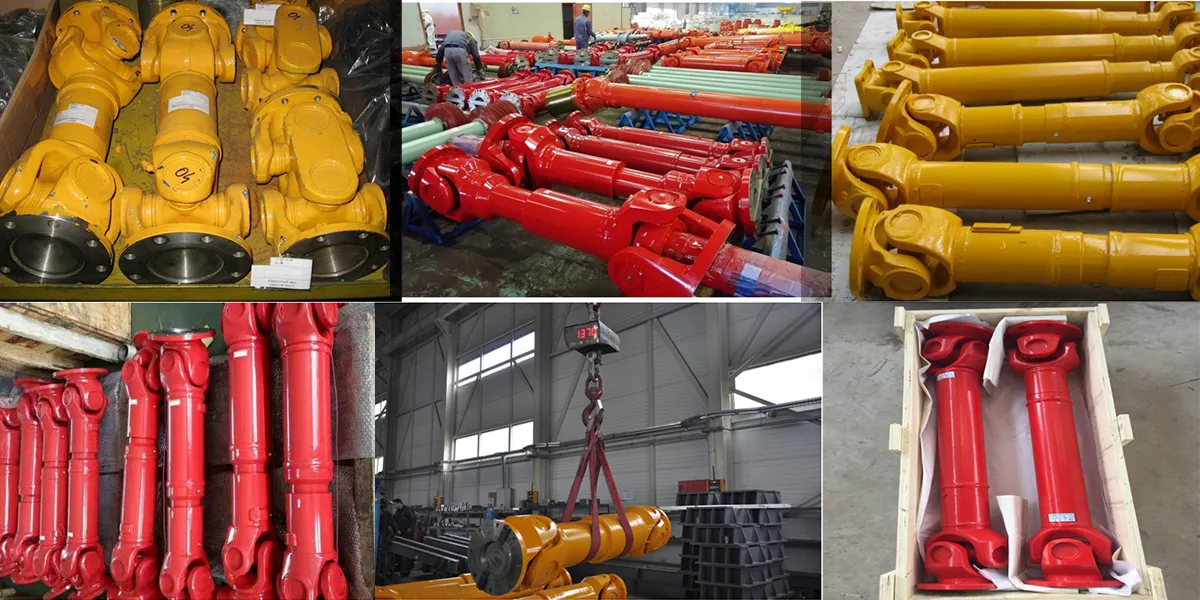

SWC-WH universal coupling inspection and assembly line

08SWC-WH yleisliittimen ostajan usein kysytyt kysymykset

Mitä "ilman flex-hitsaustyyppiä" tarkoittaa SWC-WH-kytkimessä?

Se tarkoittaa, että kytkimessä ei ole joustavaa tai joustavaa elementtiä vääntömomenttireitillä, ja ikeet liitetään hitsaamalla pulttien sijaan. Tämä poistaa pulttiliitoksen löystymisen tärinän vaikutuksesta ja lisää rakenteellista jäykkyyttä. Se on oikea valinta suuren vääntömomentin ja iskunkestävän taajuusmuuttajan käyttöön, jossa joustavaa elementtiä ei tarvita.

Mikä on SWC-WH-sarjan vääntömomentti ja porausalue?

Pyörityksen halkaisija 100–550 mm, nimellismomentti 1,25–710 kN·m, väsymismomentti 0,63–355 kN·m, vakioreikä D1 57–426 mm. Saatavilla on räätälöityjä porauksia ja porrastettuja akseleita.

Mitä materiaalia ja laakereita käytetään?

Haarat ja laipat ovat lämpökäsiteltyä 35CrMo seosterästä. Ristitappi pyörii tarkkuusneulalaakereilla kitkan vähentämiseksi ja käyttöiän pidentämiseksi jatkuvassa teollisuuskäytössä.

Mikä on suurin kohdistusvirhe?

Koosta riippuen 15° - 25° kulmapoikkeama. SWC-WH ei kompensoi aksiaalista siirtymää – yhdistä se liukuvan uran tai teleskooppisen akselin kanssa, jos aksiaalinen liike on olemassa.

Tarjoatko OEM- tai mukautettuja SWC-WH-liittimiä?

Kyllä. Räätälöimme porauksen, kiilauran, laippakuvion, pituuden, tasapainolaadun, pintakäsittelyn ja nimikilven. Lähetä PDF-, DWG-, DXF- tai STEP-piirustus, niin teemme tarjouksen 24 tunnin sisällä.

Mikä on MOQ, toimitusaika ja takuu?

MOQ 1 kpl vakiokokoille. Toimitusaika 15-30 päivää koosta ja räätälöidystä riippuen. 12 kuukauden rajoitettu takuu valmistusvirheiden varalta.

Kuinka valitsen vetoakselilleni oikean SWC-WH-koon?

Ilmoita nimellisvääntömomentti, huippuvääntömomentti, nopeus, akselin halkaisijat, suuntauskulma ja käyttösuhde. Insinöörimme suosittelevat kokoa oikealla huoltokertoimella. Voit myös tarkistaa kokoyleinen kytkimen valintaopasennen kuin otat meihin yhteyttä.

Voinko saada näytteen ennen joukkotilauksen tekemistä?

Kyllä. Näytetilaukset hyväksytään vakiokokoisille. Näytekustannukset ja rahti ilmoitetaan erikseen, ja ne voidaan hyvittää ensimmäistä joukkotilausta vastaan.

Pyydä tarjous SWC-WH-yleisliittimestä

Lähetä akselin piirustus, vääntömomentti ja nopeus. Suunnittelijamme vastaavat 24 tunnin kuluessa kokoisen suosituksen ja tehdashinnan kanssa.
