SWP-G Super Short Flex -tyyppinen yleisnivelliitos

SWP-G Super Short Flex -tyyppinen yleisnivelliitos

Raydafonin SWP-G Super Short Flex -tyyppinen yleisnivelliitos on juuri sitä mitä etsit. Se on suunniteltu erityisesti niitä kompakteja laitteita varten, joissa jokainen tuuma on tärkeä, säästämättä tarvitsemastasi tehosta.


Korkean vääntömomentin kytkin ahtaisiin tiloihin ja raskaisiin koneisiin

Kun rakennusvarusteet tai maatalousharvesterit tarvitsevat ayleisnivel kytkinjoka sopii ahtaisiin tiloihin mutta tuottaa silti suuren vääntömomentin, Raydafon SWP-G on suunniteltu tätä työtä varten. Erittäin lyhyt rakenne, joustava elementti ja jopa 224 kN·m vääntömomentti – ei kompromisseja suorituskyvystä.

225–350mm

Pyörityksen halkaisija

224kN·m

Max vääntömomentti

5°

Kulmavirhe

ISO 9001

Laatustandardi

Kompakti teho

Erittäin lyhyt, suunniteltu tiukkoja kokoonpanoja varten

"Superlyhyt" muotoilu ei ole vain etiketti - se puristuu ahtaisiin kohtiin, joihin muut liittimet eivät pääse. Pyörityksen halkaisija 225–350 mm sopii keskikokoisiin raskaisiin laitteisiin.

Lyhyen taipuvana yleisnivelkytkinnä se käsittelee jopa 5 asteen kulmavirheitä ja kantaa vääntömomentin jopa 224 kN·m. Sisäänrakennettu joustava elementti vaimentaa iskuja ja tärinää, joten muut osat eivät kestä kulumista.

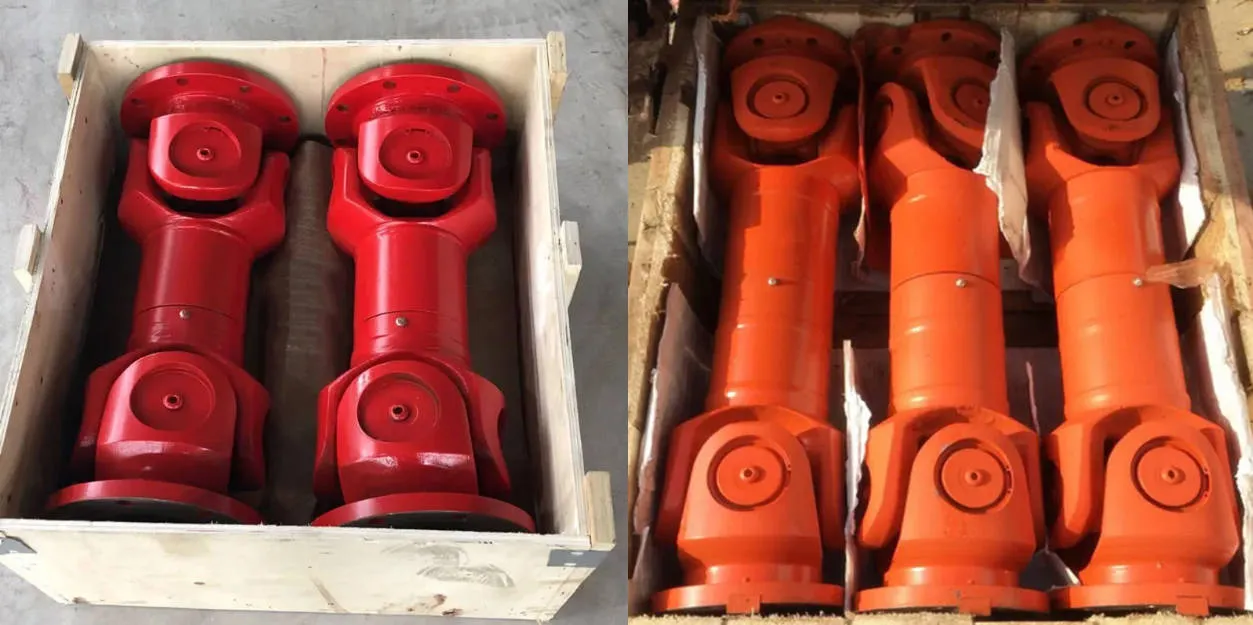

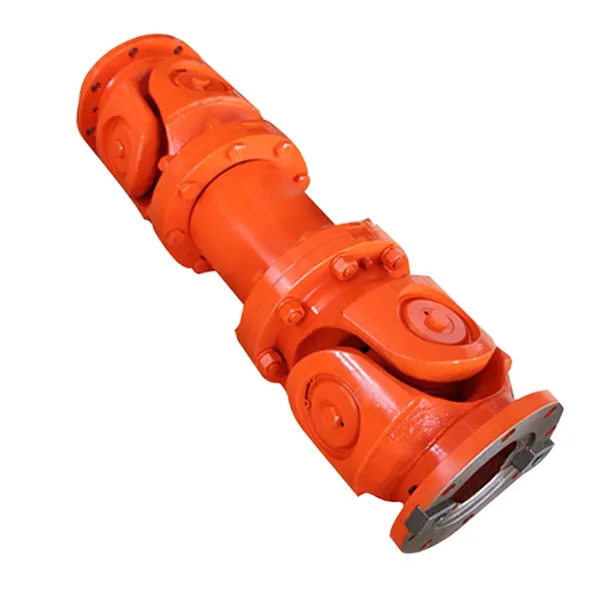

Raydafon SWP-G super short flex type universal joint coupling

Tuotteen tiedot

Viisi vakiomallia SWP225G:stä SWP350G:hen. Vääntömomentti vaihtelee välillä 56 kN·m - 224 kN·m. Mukautetut koot saatavilla pyynnöstä.

Malli D (mm) Tn (kN·m) Tf (kN·m) β≤ L (mm) M (kg)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

Huomautus: merkintäesimerkki — pyörityksen halkaisija D=315mm, osan pituus L=620mm, G-tyyppi lyhyt ilman flex-tyyppiä: SWP315GX620-kytkin.

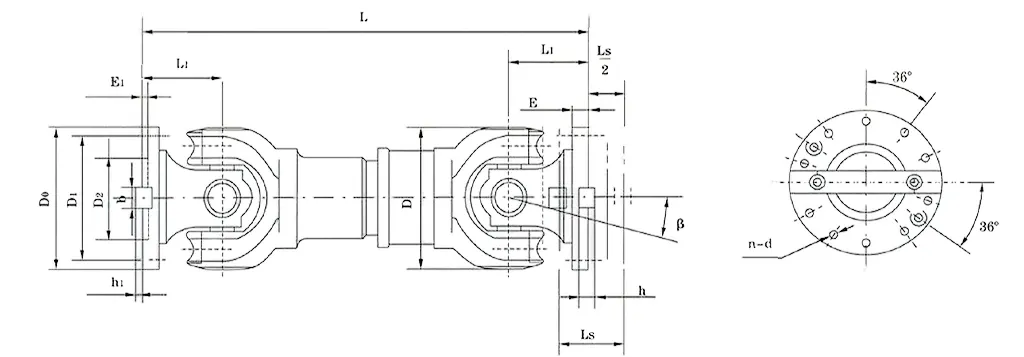

SWP-G coupling dimension drawing

Tuotesovellus

Suunniteltu ahtaisiin paikkoihin, joissa tarvitset sekä joustavuutta että tehoa. Siirtää vääntömomenttia tehokkaasti tiloissa, joissa ei ole tilaa isoille osille, vaikka akselit eivät olisi täysin kohdakkain.

Rakennuslaitteet

Kaivinkoneissa ja kuormaajissa on ahtaita tiloja, joissa osat hankaavat lähekkäin. SWP-G sopii täydellisesti sisään, vaimentaa tärinää ja käsittelee jatkuvaa liikettä.

Maatalouskoneet

Epätasaisia ​​peltoja kyntävät traktorit ja harvesterit epätasaisessa maastossa. Säätelee maastotyön aiheuttamia kulmavirheitä vähentäen kulumista.

Meriasetukset

Tiukat moottoritilat veneissä. Korroosionkestävä rakenne kestää suolaisen veden ja aaltojen ja propulsion aiheuttamat dynaamiset kuormat.

Uusiutuva energia

Tuulivoimalat ja aurinkoseurantalaitteet tarvitsevat tarkan ohjauksen rajoitetuissa tiloissa. Suuri vääntömomentti, pieni välys ja vähän huoltoa.

SWP-G coupling applications

Tuotteen ominaisuudet

Kompakti rakenne, suuri vääntömomentti, kestävät materiaalit ja korroosionkestävyys – suunniteltu jatkuvaan käyttöön vaativissa ympäristöissä.

Korkean vääntömomentin Flex-elementti

Kehittyneet joustoelementit käsittelevät suuria kulmavirheitä suorituskyvystä tinkimättä. Ihanteellinen dynaamisiin ympäristöihin, joissa akselit siirtyvät.

Kestävät materiaalit

Erittäin lujat teräs- ja pronssikomponentit kestävät kulumista ja väsymistä jatkuvassa käytössä. Vaimentaa iskuja pitääkseen voimansiirron vakaana.

Nopea asennus

Pultti- tai avainliitokset kiinnittyvät nopeasti ja lyhentävät huoltoaikaa. Käsittelee hyvin aksiaaliset liikkeet – ei liukumista tai kiinnittymistä osien siirtyessä.

Korroosionkestävyys

Suojapinnoitteet kestävät suolaista vettä ja ankaria ympäristöjä. Toimii erinomaisesti laivan yleisnivelkytkimenä propulsiojärjestelmiin.

SWP-G coupling features

Miten se toimii

Joustava vääntömomentin siirto – silta akseleiden välillä, joka voi liikkua hieman ilman, että yhteys katkeaa.

Syöttöakseli pyörii Syöttöakseli pyörii ja siirtää joustavaa elementtiä.
Joustava elementti taipuu Elastomeerielementit käsittelevät kulma-, aksiaali- ja radiaalisiirtymiä energiaa tuhlaamatta.
Vääntömomentti siirtyy ulostuloakselille Joustava elementti siirtää vääntömomentin ulostuloakselille joustamalla juuri tarpeeksi – ei nykimistä, ei äkillisiä pysähdyksiä.
Tärinät imeytyvät Meriympäristöissä tai epätasaisessa maastossa joustava muotoilu vaimentaa tärinää ja iskuja, mikä pidentää käyttöikää.

Asiakkaiden arvostelut

Palaute insinööreiltä ja huoltotiimeiltä, ​​jotka käyttävät SWP-G:tä tuotannossa.

⭐⭐⭐⭐⭐

"Se on kova, kestää suuren vääntömomentin tehtäviä hikoilematta. Kuukausien juoksun jälkeen emme ole juurikaan nähneet kulumista."

Li Jian — vanhempi insinööri, Shanghai Industrial Equipment

⭐⭐⭐⭐⭐

"Vaihdoimme vanhat, isot kytkimemme. Voimansiirto on sujuvaa ja tasaista, ja ylläpitokustannukset ovat laskeneet."

Emily Walker – tekninen johtaja, New York Manufacturing Solutions

⭐⭐⭐⭐⭐

"Pieni koko sopii tiukoihimme, ja joustava muotoilu pitää toiminnan sujuvana. Vähemmän huoltopäänsärkyä."

Andrea Rossi – Operations Manager, Milan Engineering

⭐⭐⭐⭐⭐

"Suorituskyky pysyy tasaisena jopa raskaassa kuormituksessa. Tuotantolinjamme tehokkuus on nyt huomattavasti korkeampi."

Jean-Claude Lefevre — Kunnossapidon valvoja, Lyon Mechanical Works

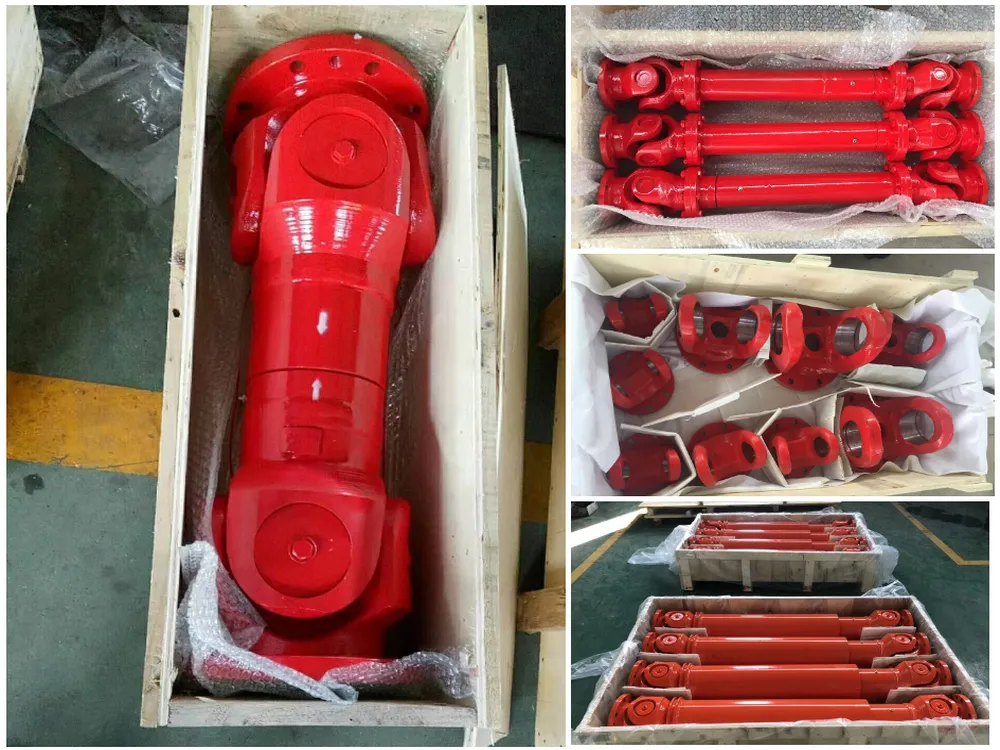

Raydafon universal joint coupling factory

Tarvitsetko SWP-G-liittimen laitteeseesi?

Lähetä meille pyörityshalkaisija, vääntömomenttivaatimus, asennuspituus ja sovellus. Tiimimme vahvistaa oikean mallin ja tarjoaa räätälöidyn ratkaisun.
